2П101, КП101

Маломощный полевой транзистор с p-каналом, в корпусе КТЮ-3-1. Судя по номеру - первый серийный.

Данные из отраслевого каталога и заводской паспорт на 2П101. Надо полагать, они выпускались минимум до 1980 года, и уже в другом корпусе - стандартном КТ-1-7.

Сам транзистор разработан московским НИИ полупроводниковой электроники (ныне НПП "Пульсар"), а технология серийного производства - Таллинским радиотехническим заводом им. Пегельмана. Который, понятно, его и выпускал. Причём это, по-моему, вообще единственный их полевой транзистор.

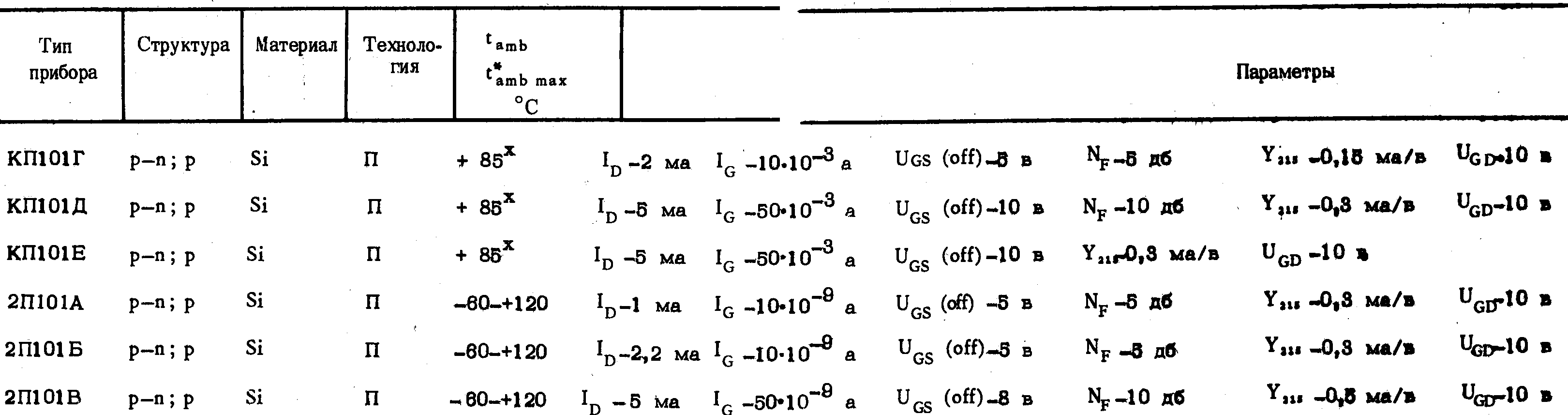

Любопытна разбраковка на буквы. Она заметно отличается у военной и гражданской версий; настолько, что не удивлюсь, если это разные кристаллы:

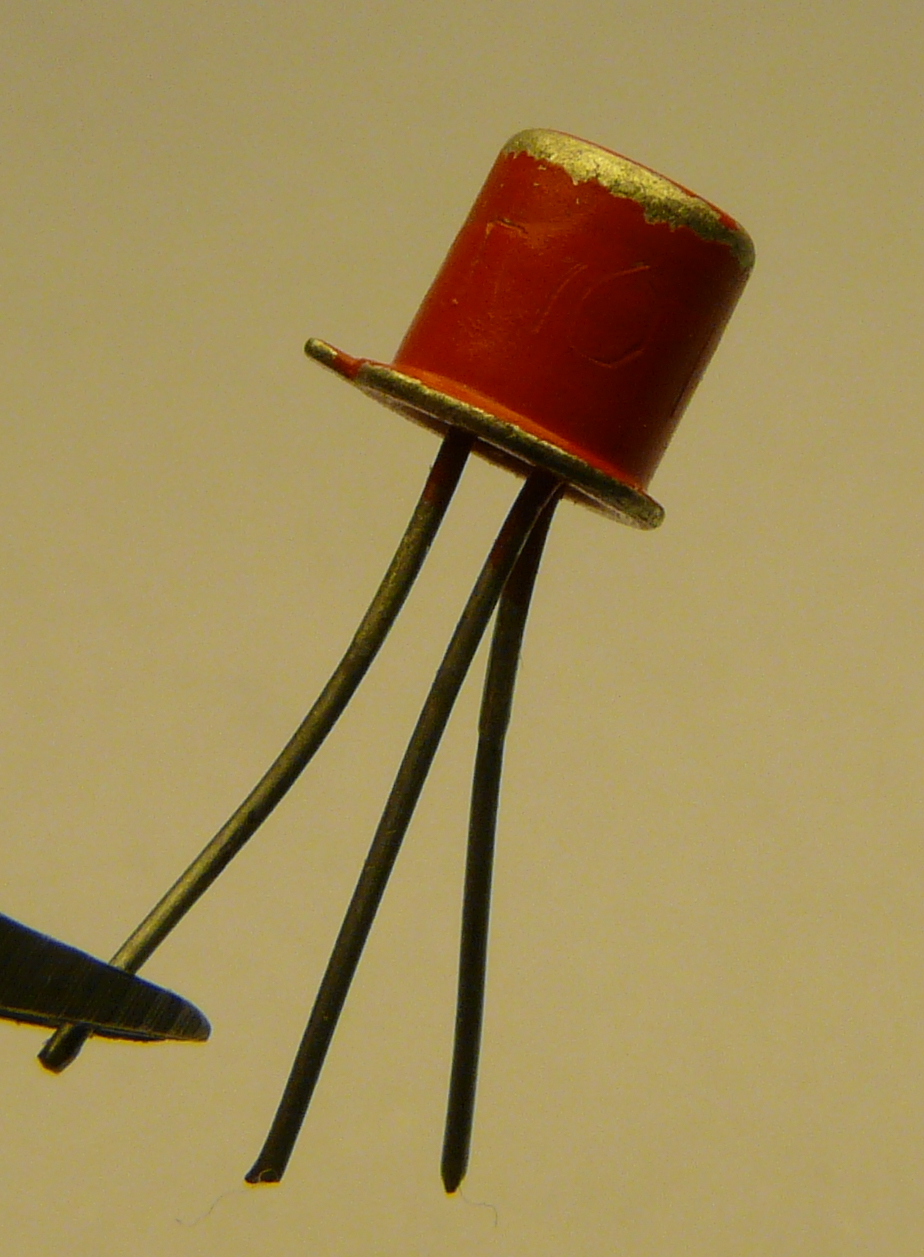

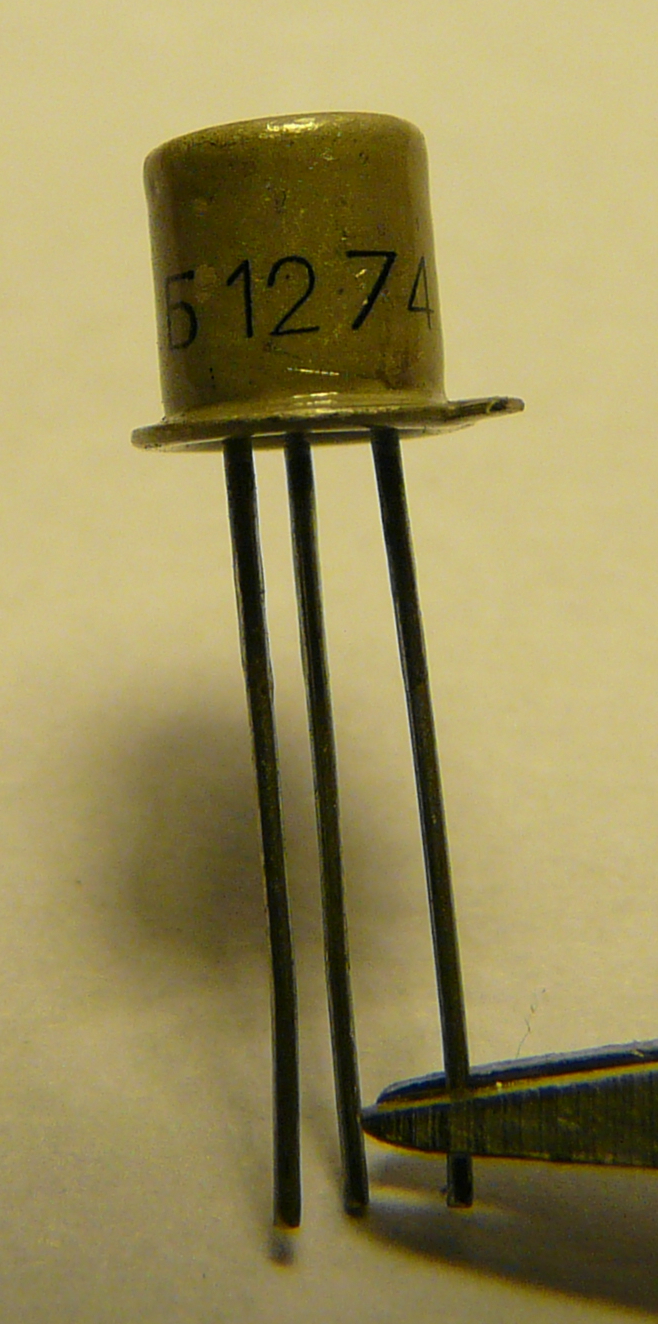

(фото с форума Радиокартинки)

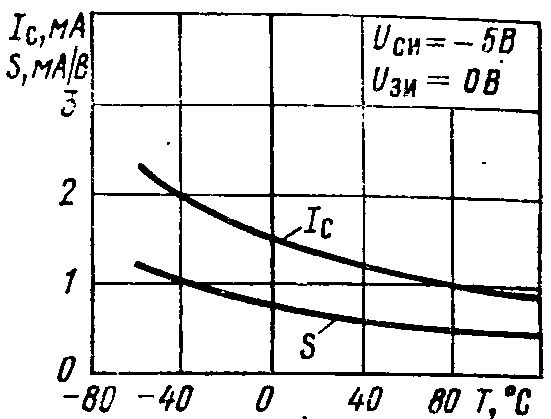

Зависимость крутизны и тока стока от температуры

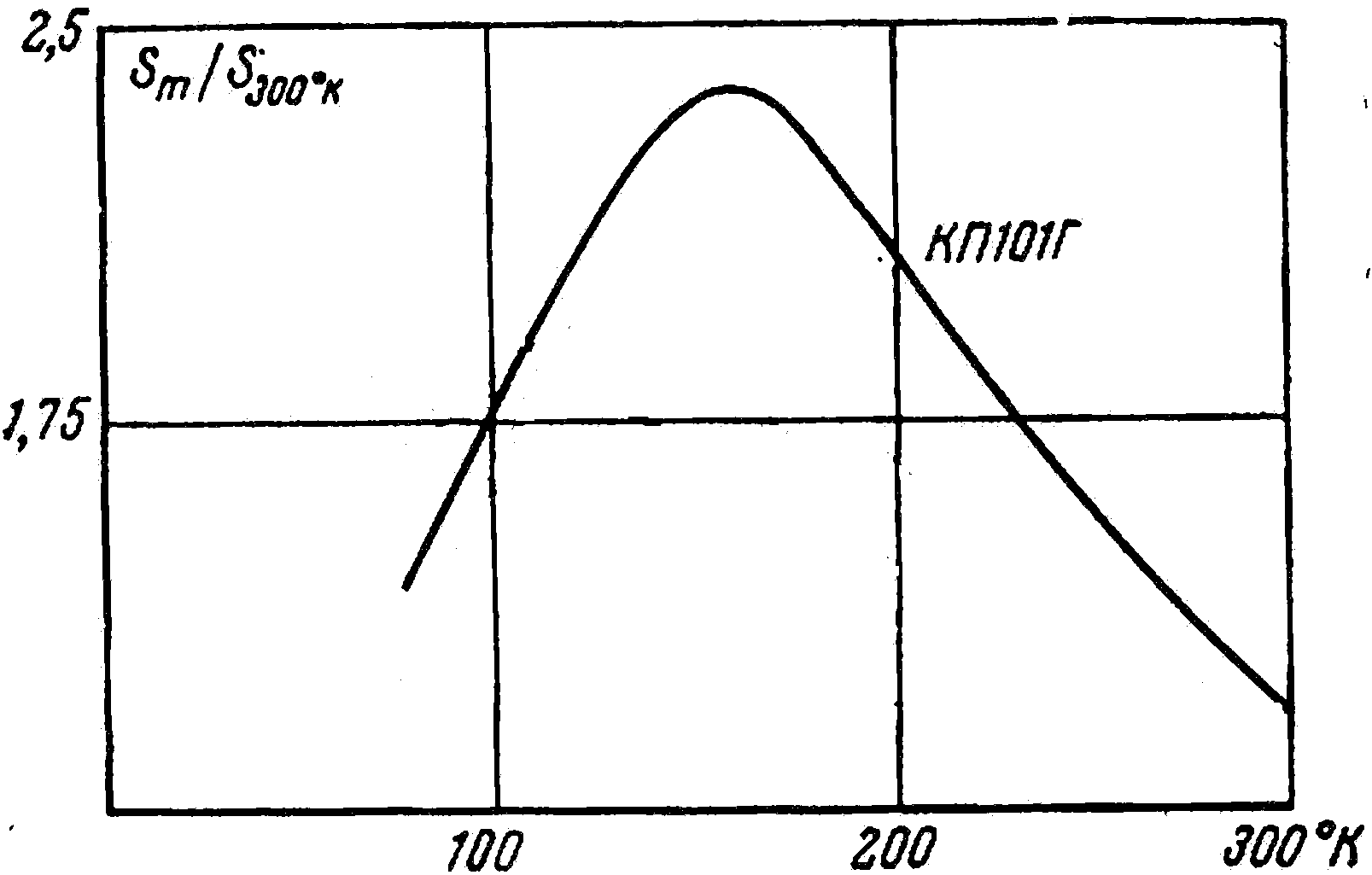

Зависимость крутизны от температуры

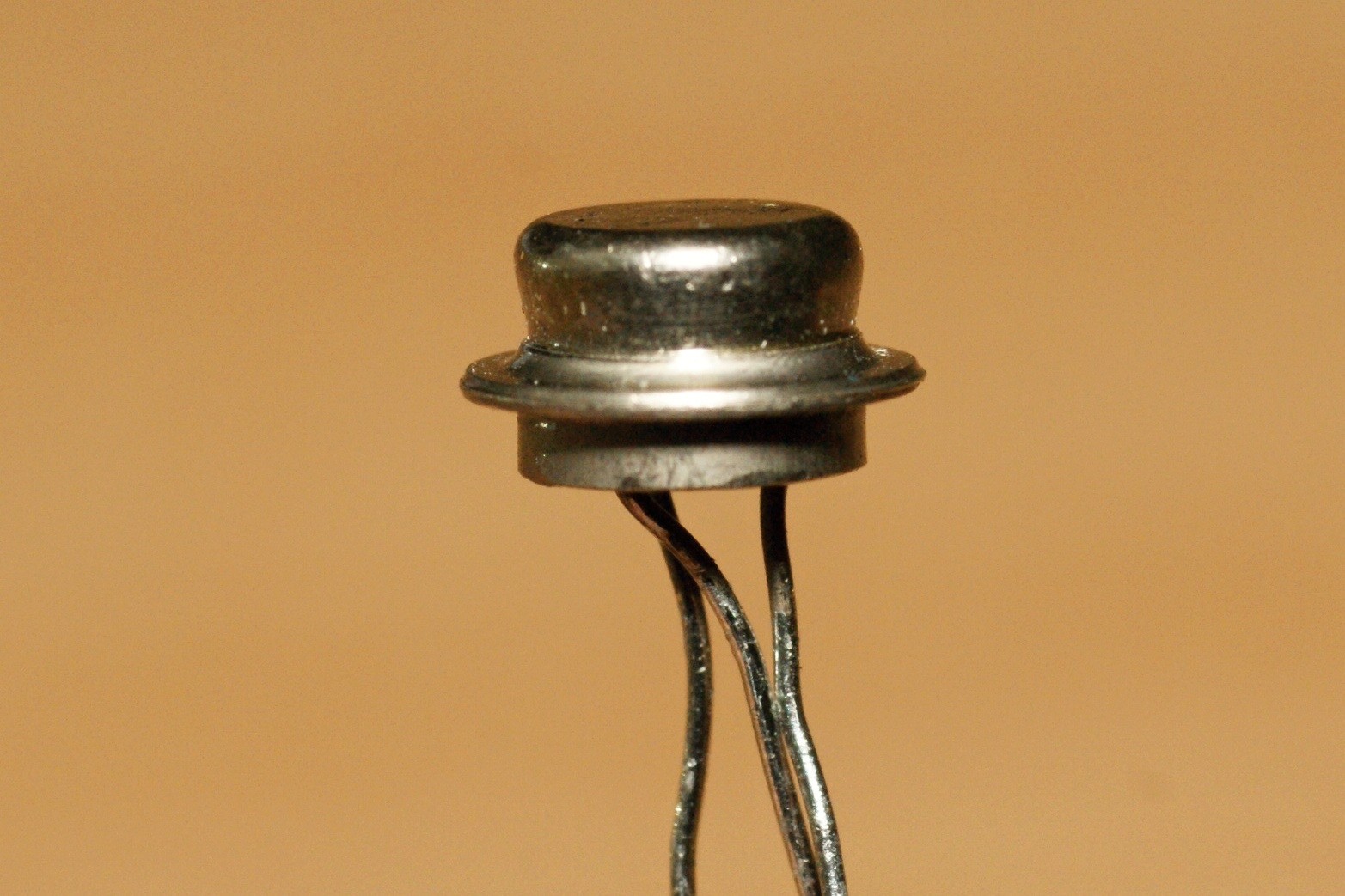

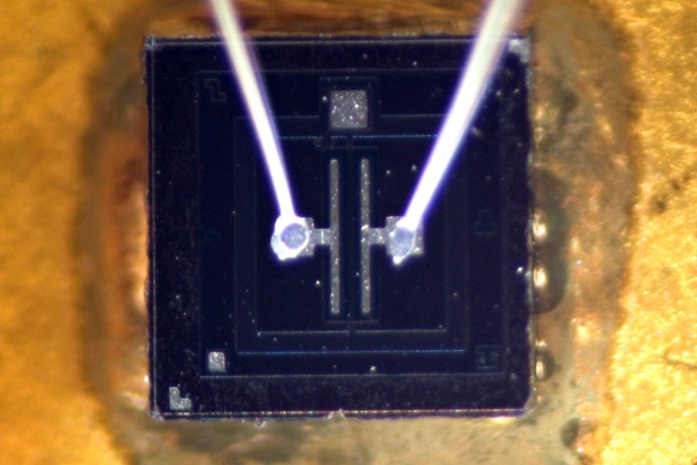

(фото от Павла)

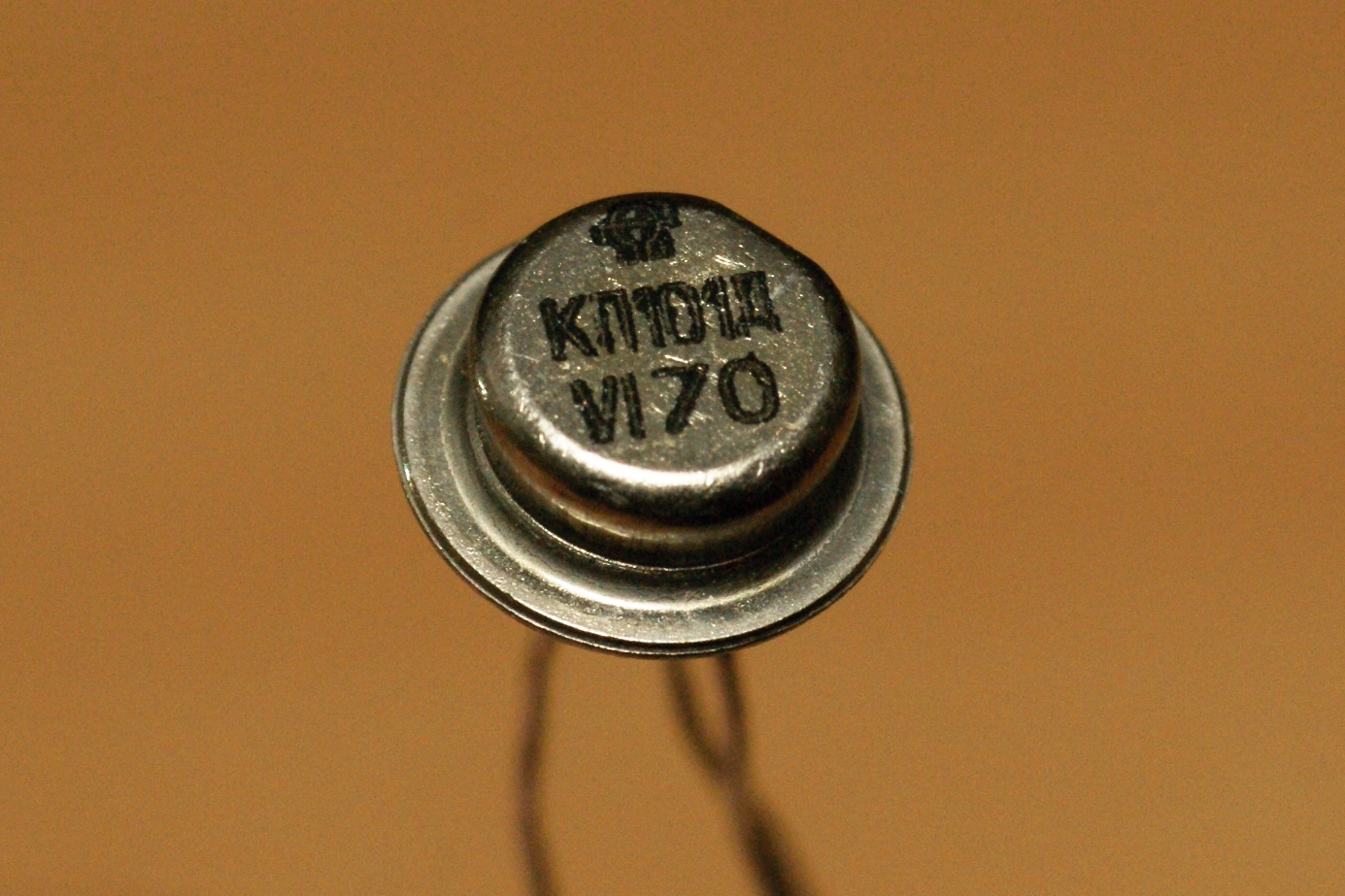

(фото от Павла)

Источники:

1. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
2. В.С. Пономарев, А.Н. Жуковский. Использование полевых транзисторов в спектрометрических усилителях. - "Приборы и техника эксперимента" №3, 1971.
3. Полупроводниковые приборы. Справочник. Том X. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
4. Б.А. Бородин, Г.Г. Бендер. Современные промышленные полевые транзисторы, выпускаемые в СССР. - В кн.: Полупроводниковая электроника в технике связи. - М.: Связь, 1977.
5. Петухов В.М. и др. Транзисторы полевые./ В.М. Петухов, В.И. Таптыгин, А.К. Хрулев. - М.: Сов. Радио, 1978 (Элементы радиоэлектронной аппаратуры, вып.37).
