КП809А1, КП809Ж1

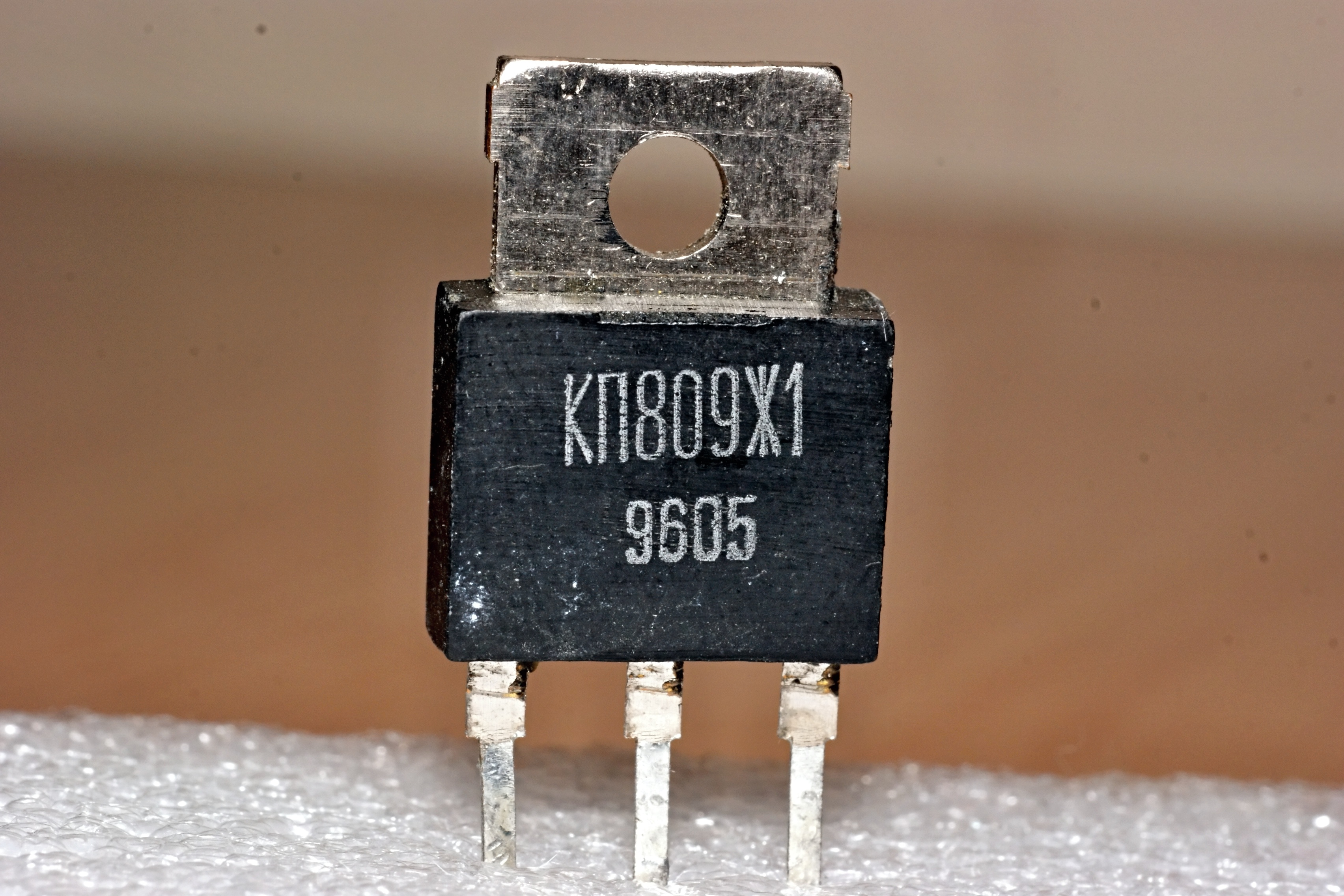

транзистор КП809Ж1
(экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

Бум мощных полевых транзисторов, начавшийся в конце прошлого века, накладывался на реалии российской электроники подчас неожиданным образом. Вот один из образцов 90-х годов, сделанных в попытке успеть на отходящий поезд... тщетной попытке, надо сказать.

Семейство КП809 - ключевые кремниевые n-канальные транзисторы с изолированным затвором, с максимальной рассеиваемой мощностью 50 либо 100 Вт (в зависимости от корпуса - в то время, такое чувство, пытались пихать кристаллы во всё подряд одновременно), током стока от 8 до 25 А, напряжением 400-750 В; максимальная рабочая частота порядка 3 МГц.

В принципе, они встречаются в массовой справочной литературе. Но, сюрприз, варианта с буквой Ж там нет, и в заводском паспорте тоже! Этот вариант выпускался по дополнению к основным ТУ, видимо позднее прочих, и малыми тиражами. Так что попал он лишь в редкие каталоги.

Производитель у него не маркирован, но мы-то с вами знаем, что это был Воронежский завод полупроводниковых приборов.

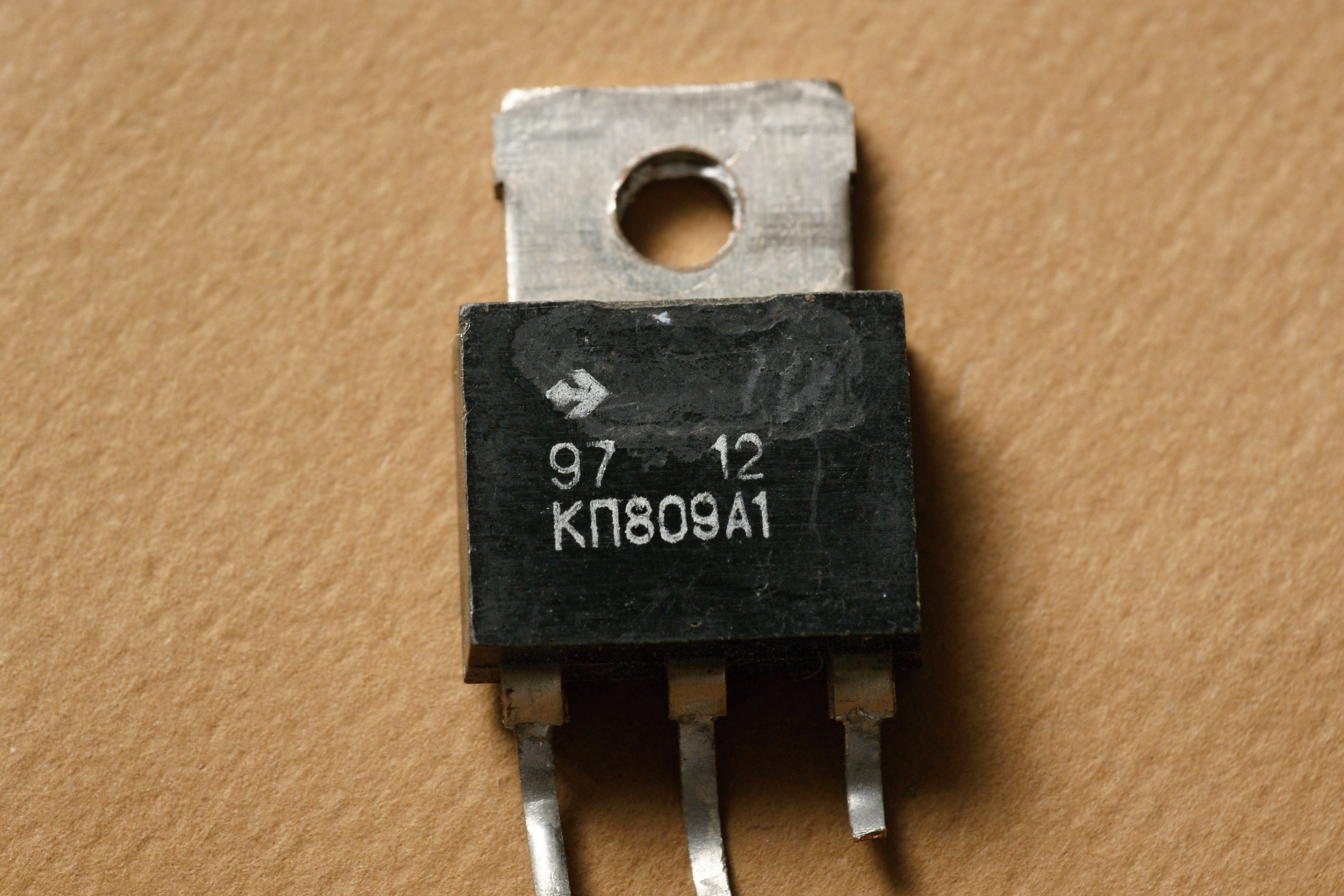

Вариант А1, более обычный. С корпусами транзисторов, судя по образцам, у нас в 90ые годы было всё сложно...

транзсиьр КП809А1
