Весьма редкий ныне тип, (К)онденсаторы (П)ластинчатые (С)егнетоэлектрические, производство которых, полагаю, было прекращено ещё в начале 70-х годов. Они предназначены для работы в качестве фильтровых и блокировочных в цепях низкой (звуковой) частоты.
Разработчиком их был НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд"), на опытном производстве которого мелкосерийный выпуск этих конденсаторов был начат в 1954-55 году. Серийный производитель - Псковский завод радиодеталей (ныне "Плескава").

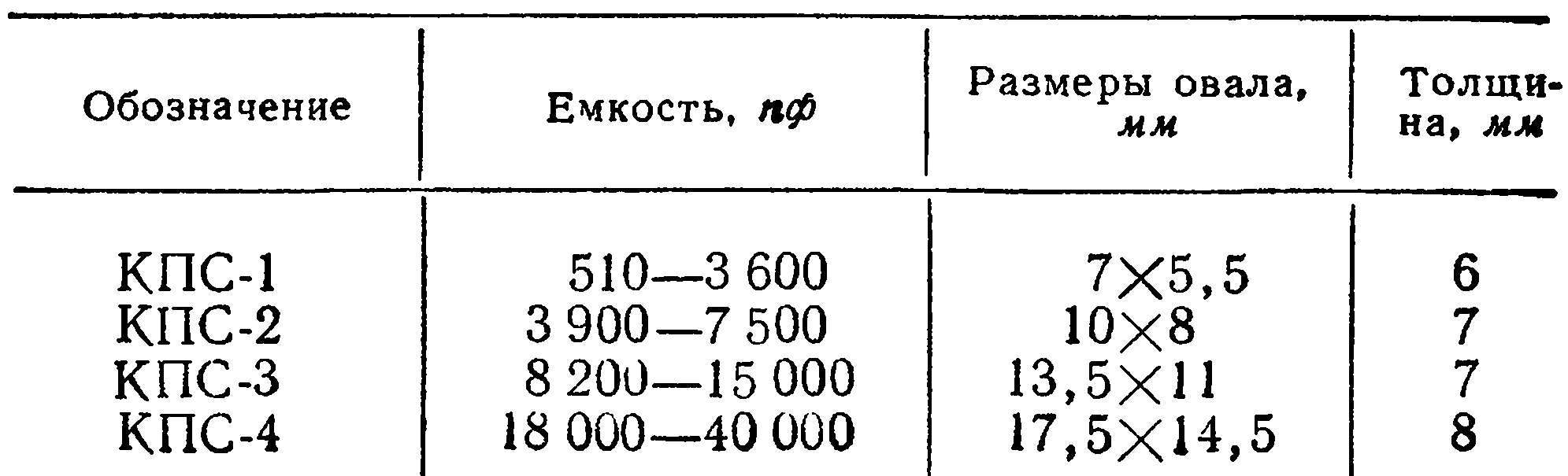

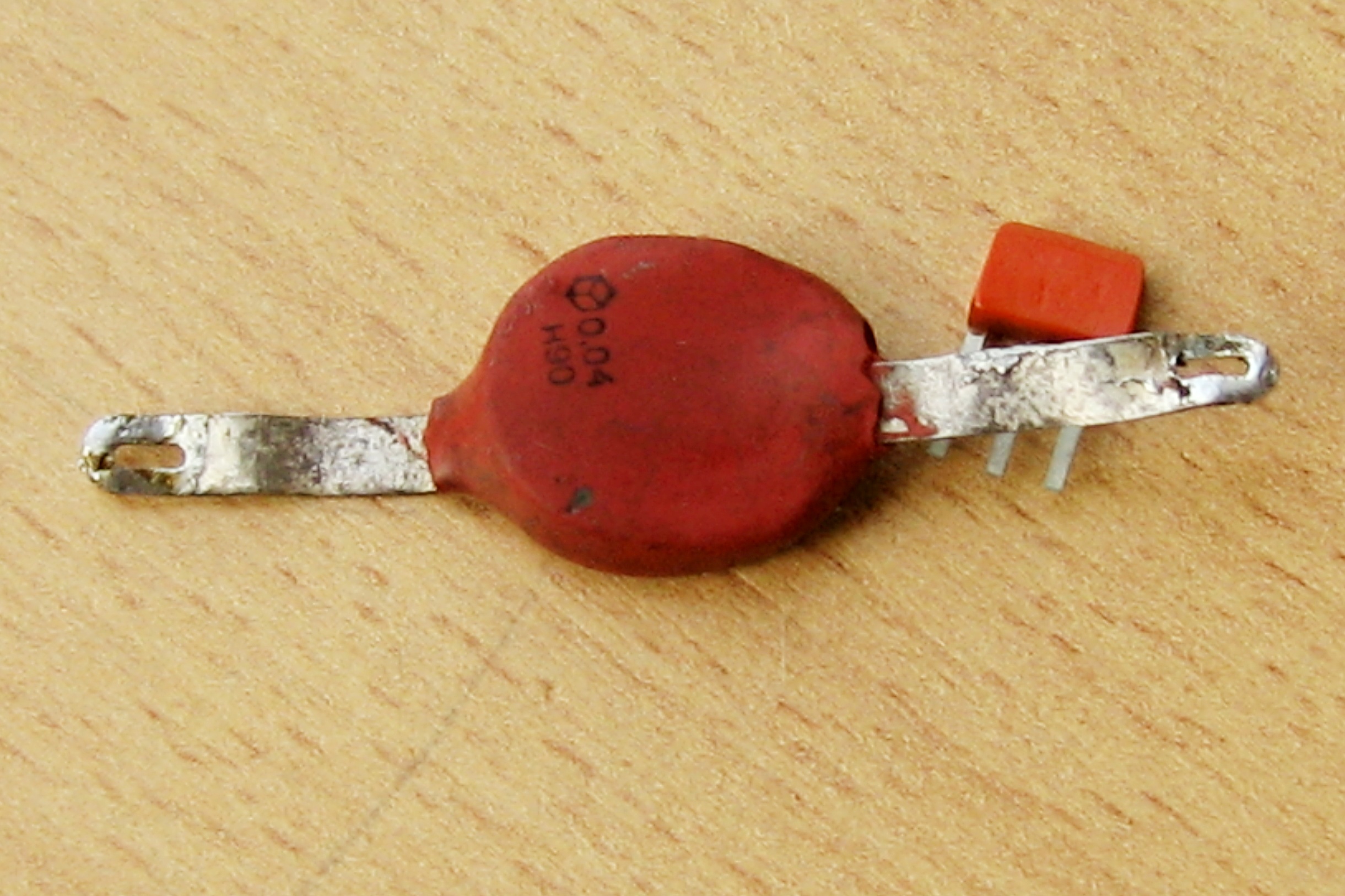

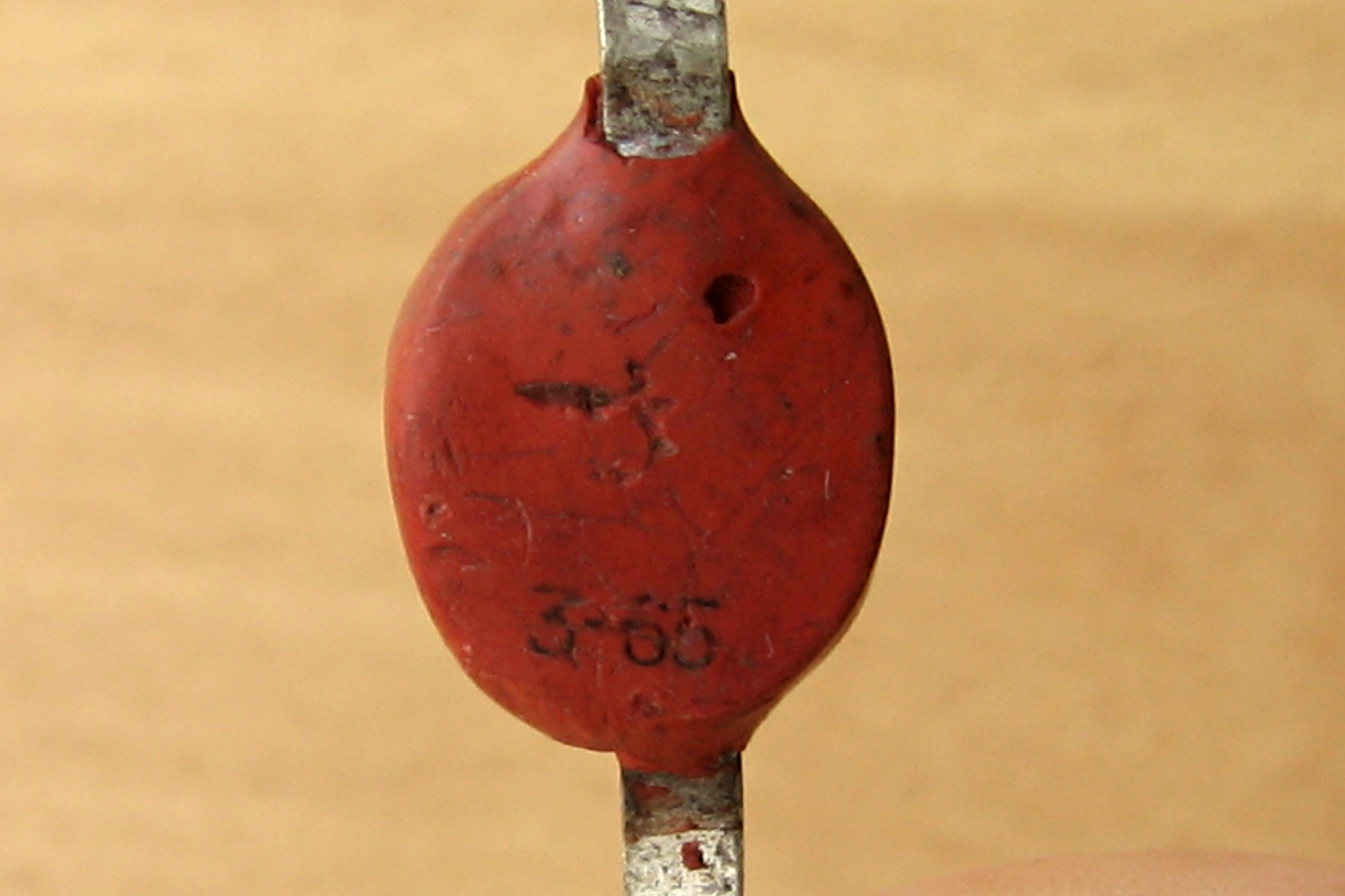

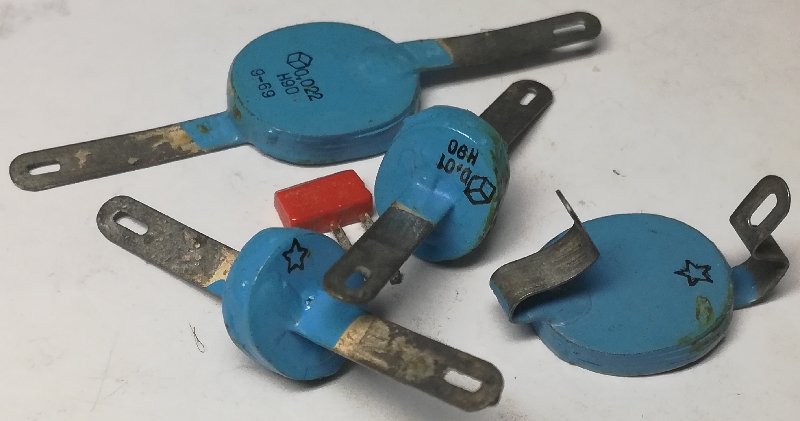

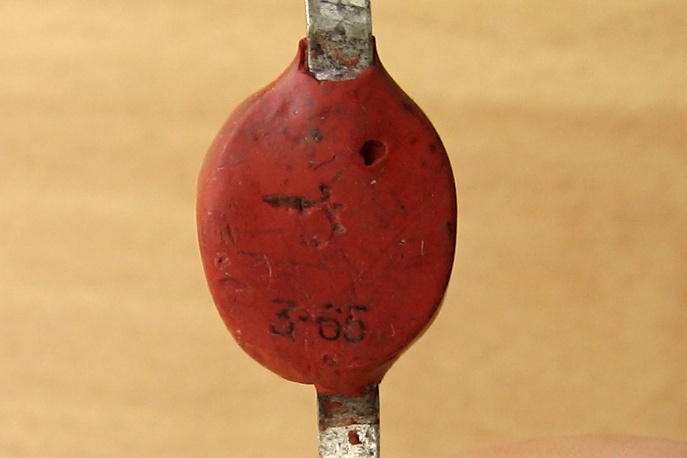

Они выпускались напряжением на рабочее напряжение 250 В следующих видов:
Отклонение действительной величины емкости от номинальной —40...+100% (по некоторым источникам -10...+100%). Интервал рабочих температур от —60 до +80° С; тангенс угла потерь не более 0,04; сопротивление изоляции не менее 100 000 МОм; допустимая реактивная мощность от 1 до 5 вар.
Конденсаторы КПС изготавливают из сегнетоэлектрической керамики марки Т-7500 (названной так по значению диэлектрической проницаемости в точке Кюри (е ~ 7500 при 36-40° С). Материал Т-7500 содержит в качестве основных составляющих титанат бария, титанат стронция и титанат кальция. Сегнетоэлектрические свойства у Т-7500 обнаруживаются в интервале от +50° С до весьма низких отрицательных температур. Этот материал отличается достаточно высоким удельным объемным сопротивлением. При температуре 100° С это сопротивление более 1013 ом*см; с ростом температуры от 100 до 600° С величина уменьшается по экспоненцальному закону.

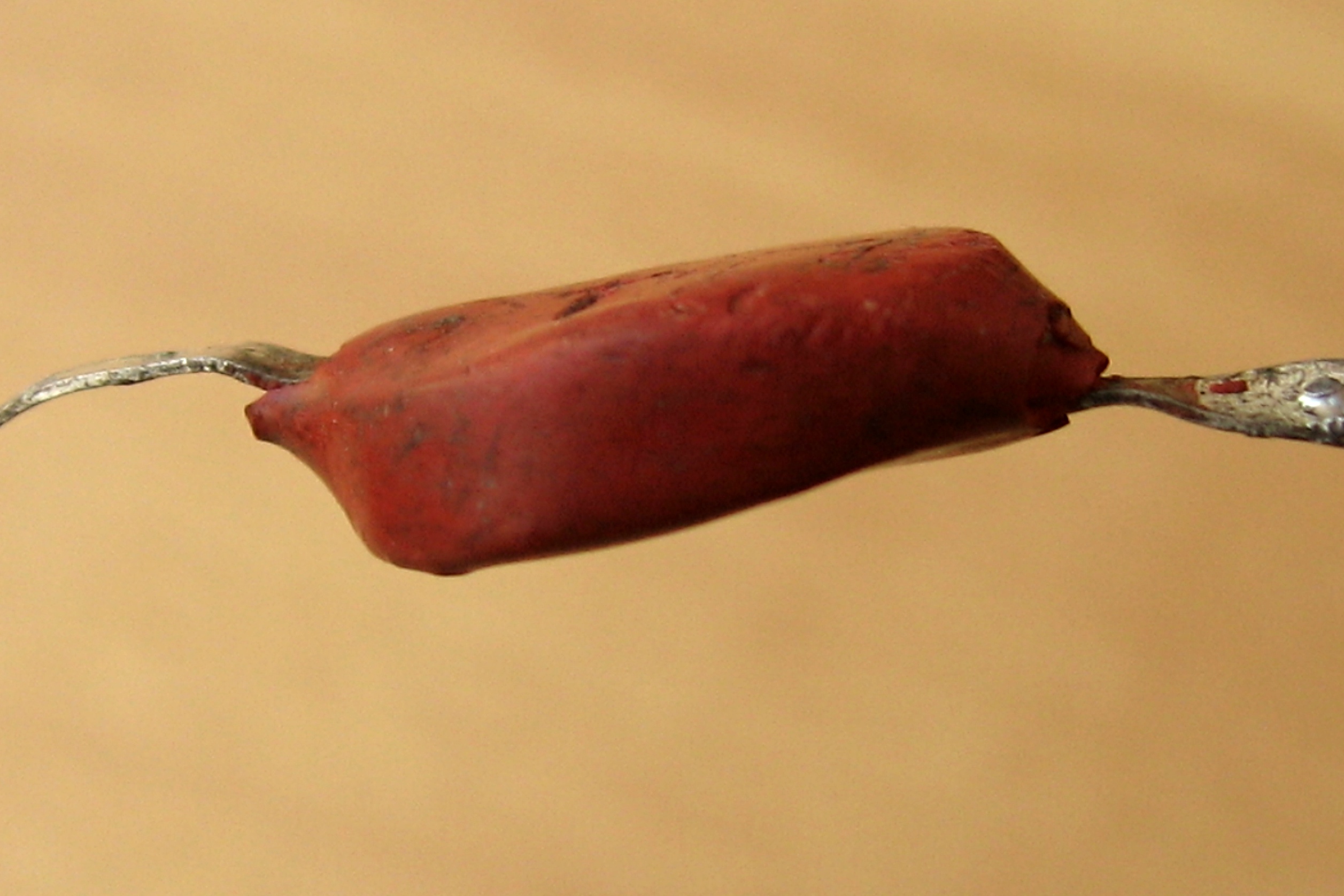

Пластинчатые (пакетные) конденсаторы состоят из набора керамических
пластинок толщиной 0,2—0,3 мм; на каждую из пластинок с двух сторон нанесены обкладки.
Пластинки склеиваются между собой, обкладки соединяются через одну, в параллель к ним
припаиваются проволочные выводы или ленточные контактные лепестки. Таким
образом получают керамические конденсаторы, обладающие значительной емкостью
при относительно небольших габаритах.
Пластинки малой толщины изготовляются следующим образом.
Жидкая керамическая масса льется на движущуюся ленту. После высыхания массы получается
керамическая пленка. Из нее вырубают диски, которые обжигают.
Обкладки конденсаторов выполняются в виде тонких слоев серебра, нанесенного
непосредственно на поверхность керамики методом вжигания. Сущность этого метода
заключается в следующем. На поверхность обожженной керамики наносится слой пасты,
состоящей из углекислого серебра (AgCO3), окиси висмута (Вi2O3)
и борнокислого свинца (РbB4O4) в растворе канифоли и скипидара.
Затем керамическое изделие обжигают при 800° С, при этом органические вещества
(канифоль и скипидар) выгорают, а металлическое серебро восстанавливается, образуя
тонкий слой, крепко сцепленный с поверхностью керамики. Чтобы получить однородный слой
серебра, операцию нанесения серебряной пасты и вжигания повторяют 2—3 раза.
