КПТМ-4

конденсатор КПТМ-4

Переменных конденсаторов КПТМ в СССР выпускалось несколько типов. Все они внешне весьма сходны, и маркировку на корпусе имеют одинаковую. Отличить можно только по применению в конкретной аппаратуре, в перечне элементов указывалось полное название (не исключено, что и с ошибками).

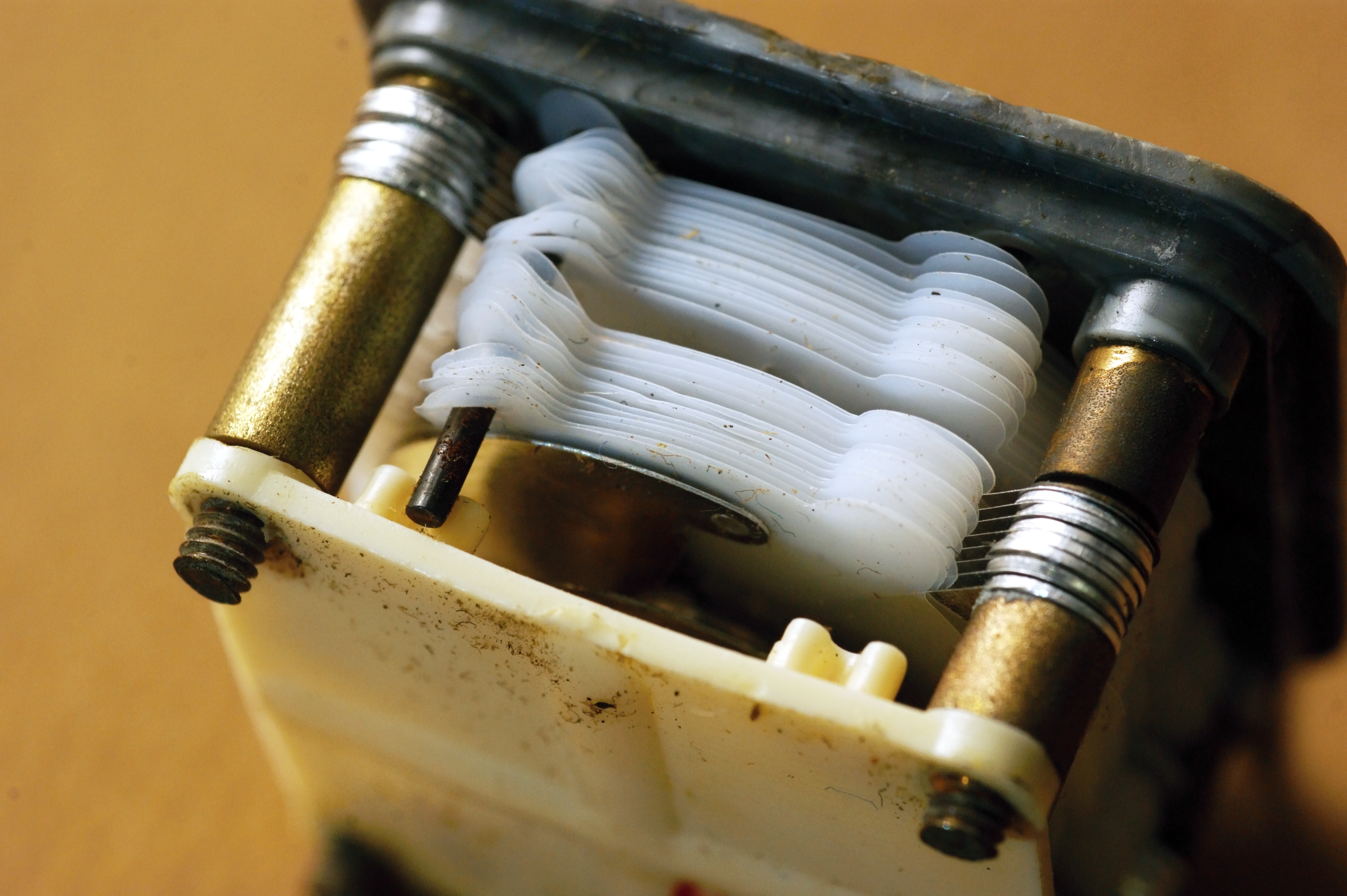

КПТМ-4 использовался в радиоприемниках Orbita-2, Radiotehnika 625, Juvenil-80. Это двухсекционный КПЕ с пленочным (фторопласт) диэлектриком и четырьмя встроенными подстроечными конденсаторами. Пределы изменения емкости секций основного конденсатора 7…260 пФ, подстроечников – 2…8 пФ.

Производитель - Оршанский завод "Красный Октябрь" (ныне ОАО "Техника связи").

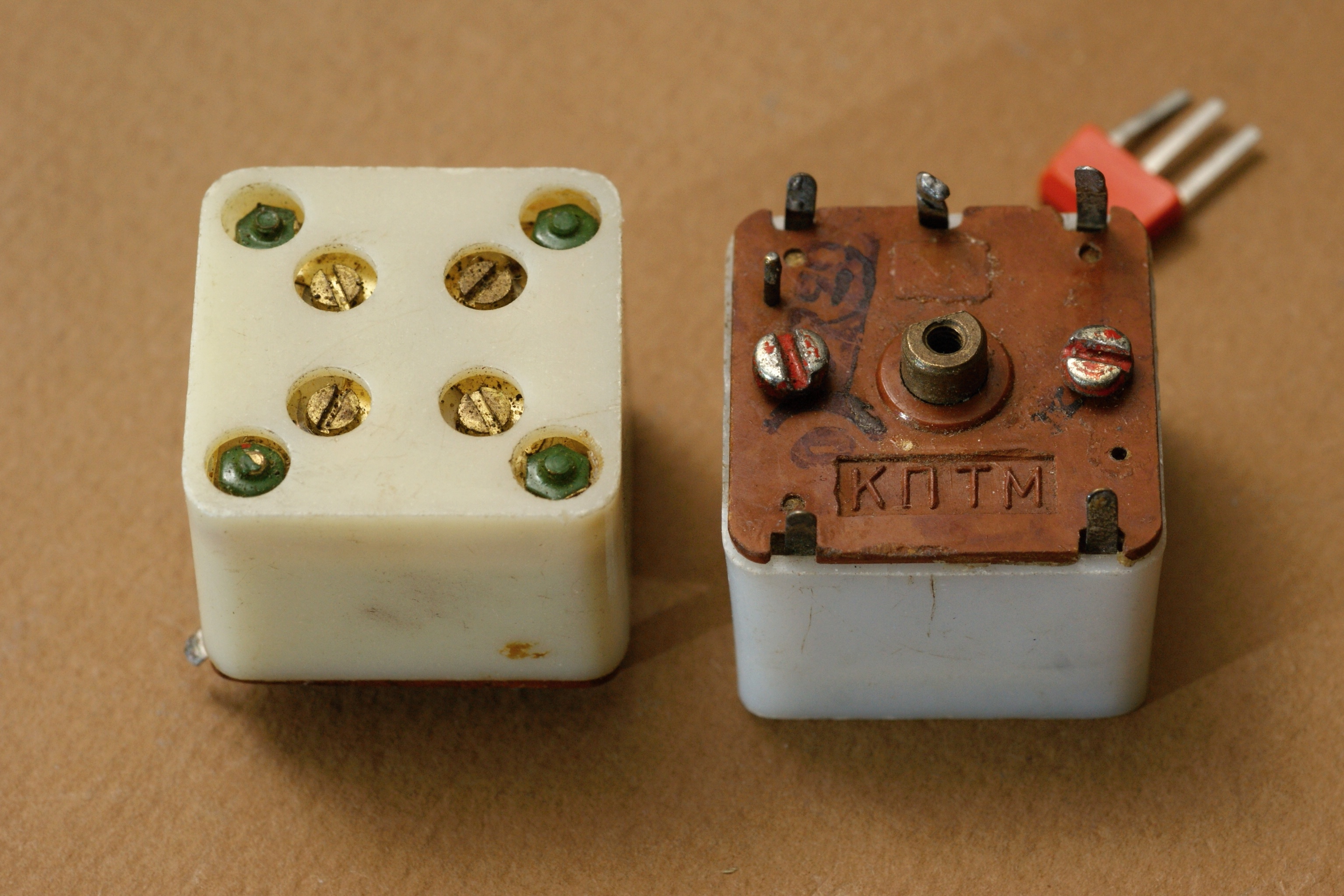

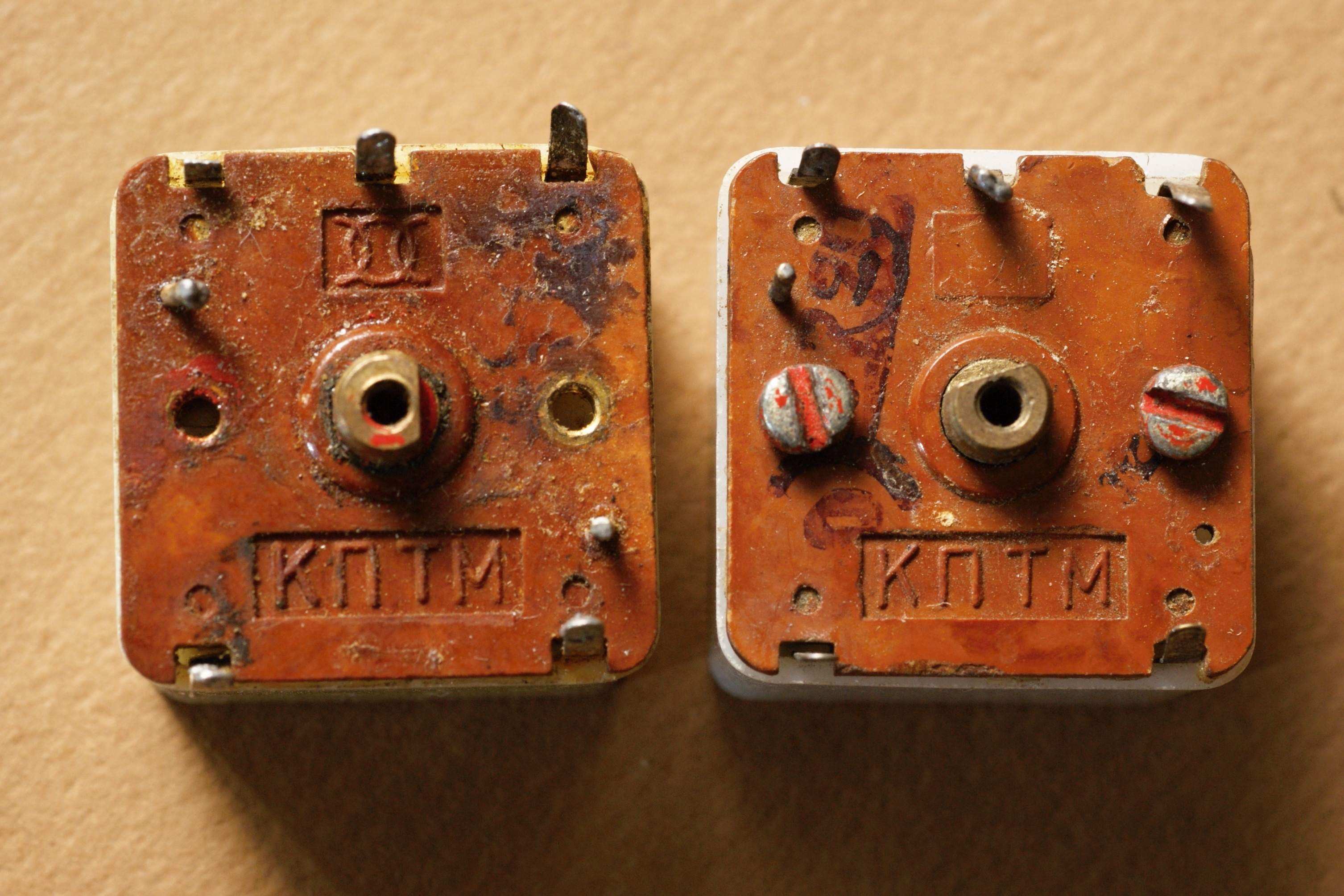

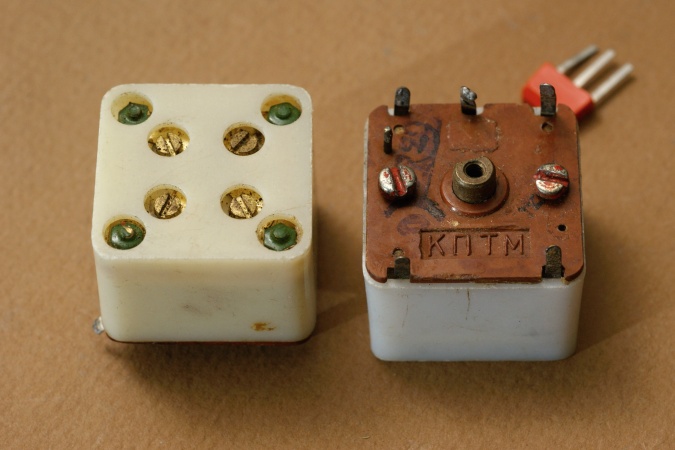

конденсатор КПТМ-4

конденсатор КПТМ-4

Источники:

1. Перечень радиодеталей. Министерство торговли РСФСР. Посылторг. Центральная торговая база. Москва, 1971г.
2. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
3. Проектирование радиоприемных устройств. Под ред. А. П. Сиверса. Учебное пособие для вузов. М., "Сов. радио", 1976.
4. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
