| А вот очень интересная вещь. Микроконтроллер. Но довольно странный. Насколько я понимаю, он был предназначен исключительно для розничной продажи и поставлялся в виде уже готовой платы с обвязкой. Идея, кстати, замечательная, предвосхитившая нынешние массовые контроллерные киты, но... объем памяти 30 шагов? Куда его такой использовать? разве что чисто в учебных целях... |
|
Собственно микроконтроллер выполнен в виде однокристальной микро-ЭВМ последовательного действия, у которой математическое обеспечение ориентировано на решение задач управления. Эти задачи он решает путем выполнения вычислительных операций над исходной информацией и организации программных счетчиков и ветвлений по результатам ее обработки по программе, введенной в постоянное запоминающее устройство (ПЗУ) контроллера при его изготовлении. Кроме того, оперативное запоминающее устройство (ОЗУ) контроллера запоминает введенные команды, формирует временные интервалы, подает на выход сигналы управления.
Для установки того или иного режима работы микросхемы в устройстве предусмотрены внешние радиоэлементы.
Времязадающая цепь, состоящая из резистора R6 и конденсатора
С3, определяет частоту фазогенератора контроллера. Режим работы микросхемы и длительность интервала выходных сигналов устанавливают выбором номиналов резисторов R3—R5, R9, R10 и установкой перемычек П1 и П2 согласно таблице:
| Интервал, с | Перемычка П1 | Перемычка П2 |
| 1,25 | нет | нет |
| 1,5 | есть | нет |
| 1,75 | нет | есть |
| 2 | есть | есть |
С выходов COR1—COR4 микросхемы на клавиатуру поступают сигналы четырех фаз. В зависимости от нажатой клавиши
и положения переключателей SA1 и SA2 на входы
WI1, WI2, WI4, ID1, ID2 поступает сигнал соответствующей фазы, задавая таким образом команду для контроллера.
Распределение уровней напряжения на выходах СО5— СО8 микросхемы DD1 в зависимости от введенной команды с клавиатуры показано в таблице:
| Выходы | Команды | |||||
| ↑А | ↓Б | ←В | →Г | Д | Стоп | |
| CO5 | 1 | 0 | 1 | 0 | 0 | 0 |
| CO6 | 1 | 0 | 0 | 1 | 0 | 0 |
| CO7 | 0 | 0 | 0 | 0 | 1 | 1 |
| CO8 | 0 | 0 | 0 | 0 | 1 | 0 |
В память контроллера можно ввести шесть независимых команд и четыре различных интервала времени. Как уже было упомянуто, объем памяти — 30 шагов. Под шагом надо подразумевать выполнение контроллером любой из команд, набранной на клавиатуре.
Напряжение питания +15 В.
Производитель - "Квантор" (Украина, Тернопольская область, г.Збараж).

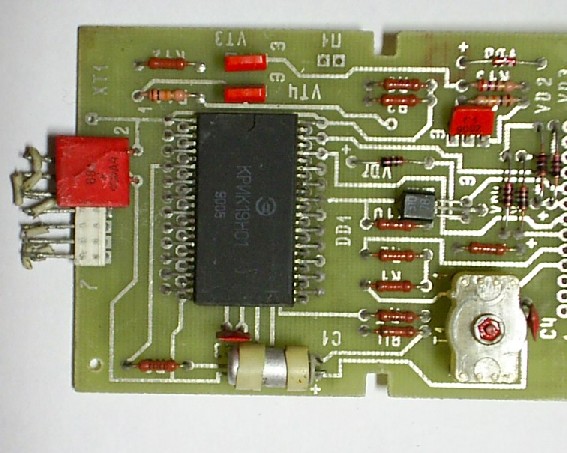

Плата контроллера в сборе:
(фото Вячеслава Милованова)

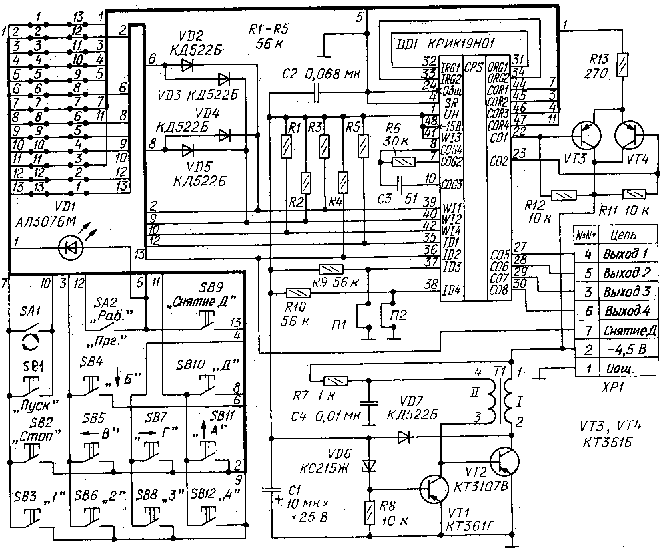

Схема включения:
Источники:
1. Н. Рабцун, П. Алексеенко, Д. Щербаков, А. Холод. Программируемый микроконтроллер. - Радио, 1990, №10.
