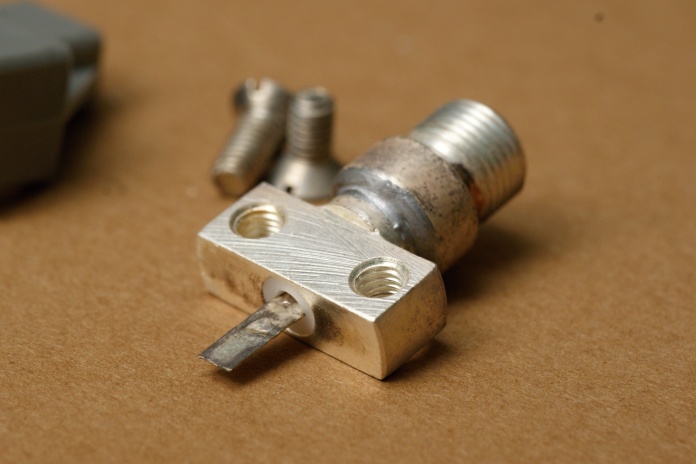

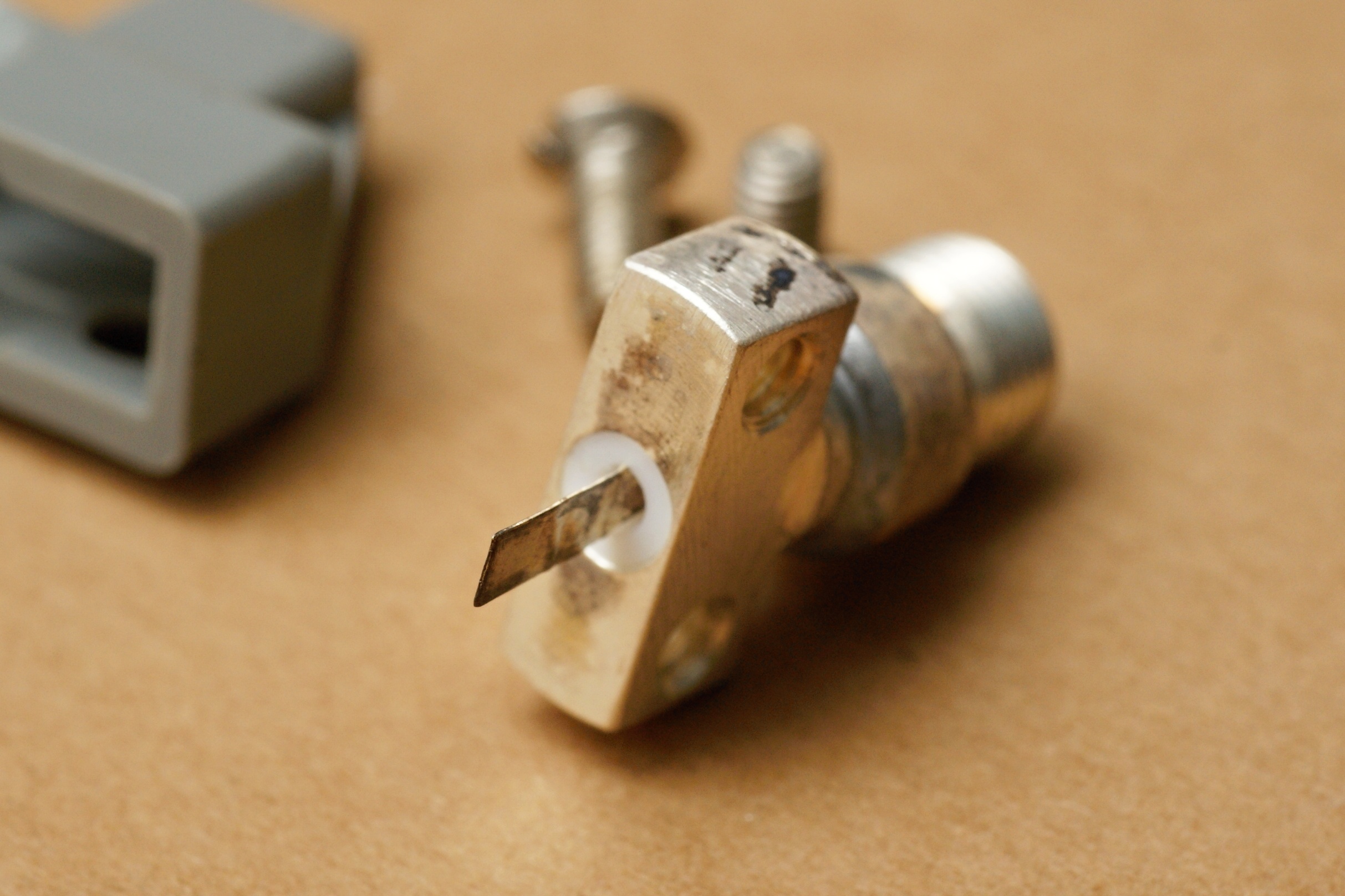

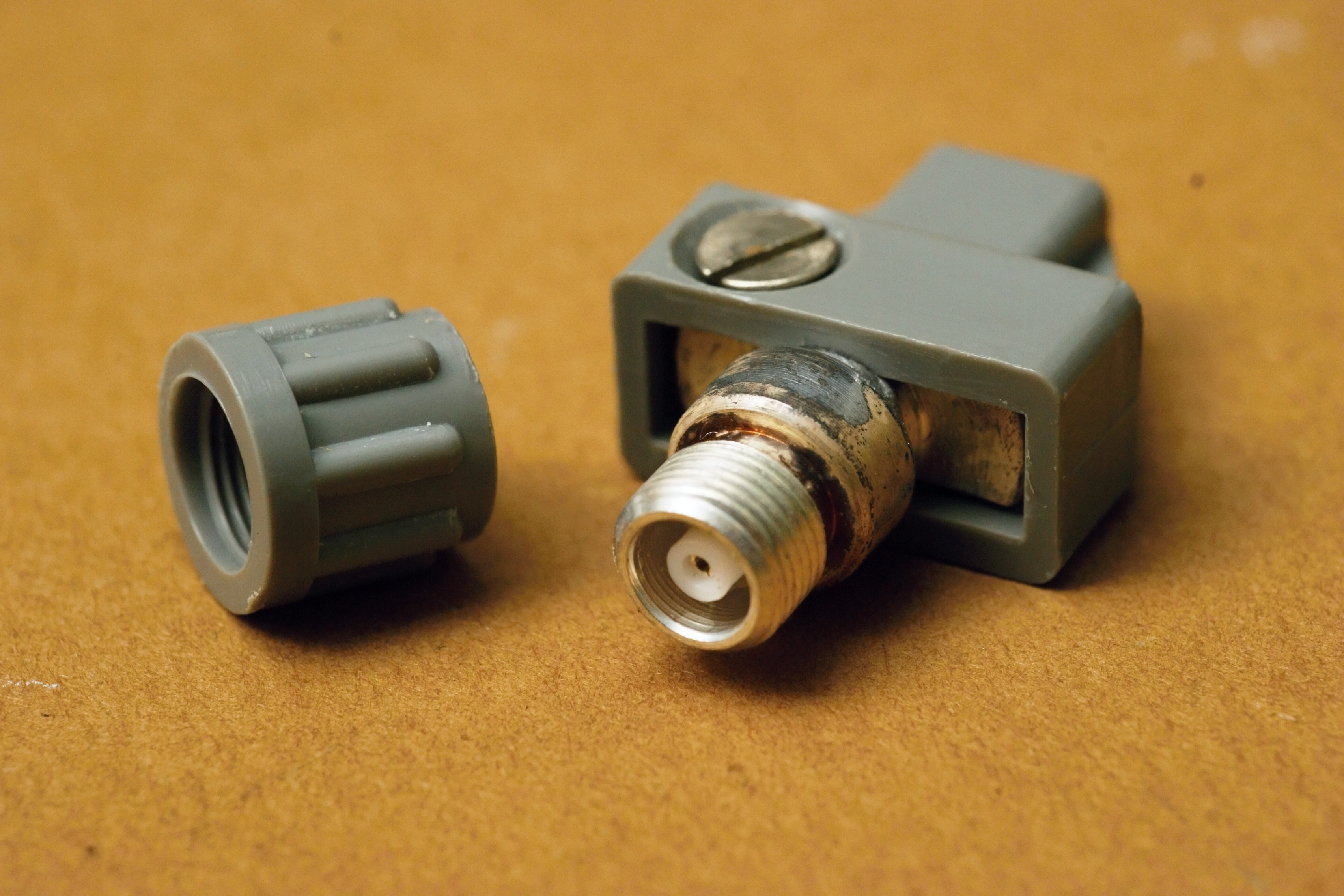

КСГТ50-21

Представитель редкой серии высокочастотных соединителей, а именно коаксиально-полосковых переходов. Это (К)оаксиальный (С)оосный (Г)нездовой соединитель с повышенной (Т)еплостойкостью, для линий с волновым сопротивлением (50) Ом, округлённой шириной лепестка (2) мм, (1)-го конструктивного исполнения.

Миниатюрные высокочастотные коаксиально-полосковые переходы сочленяются с полосковыми линиями, заполненными диэлектриком (расстояние между заземленными плоскостями равно 4 мм), а также с элементами и узлами, оканчивающимися радиочастотными соединителями, присоединительные размеры которых соответствуют присоединительному ряду 1.

Переходы КСГТ50-21 допускают работу с предельной рабочей частотой 10 ГГц, при КСВН не более 1,3. Изоляция переходов выдерживает без пробоя и поверхностного перекрытия испытательное напряжение 700 В переменного тока частоты 50 Гц. Сопротивление изоляции переходов между центральным проводом и корпусом не менее 1000 МОм. Подробные данные на них.

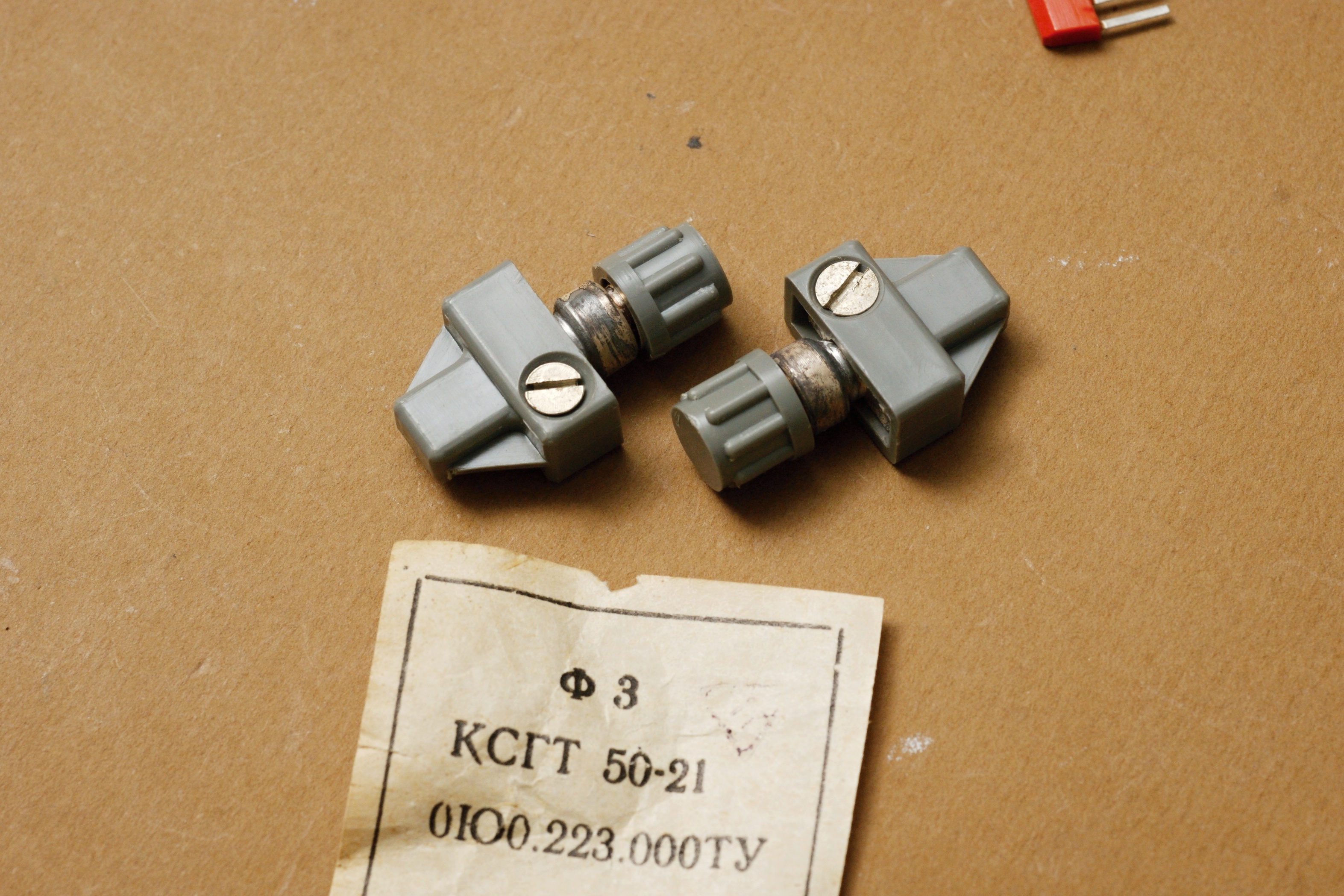

Производитель "спрятался" за буквами ФЗ, пока я не могу его опознать...

Источники:

1. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт. 1972..
