КСР1.03

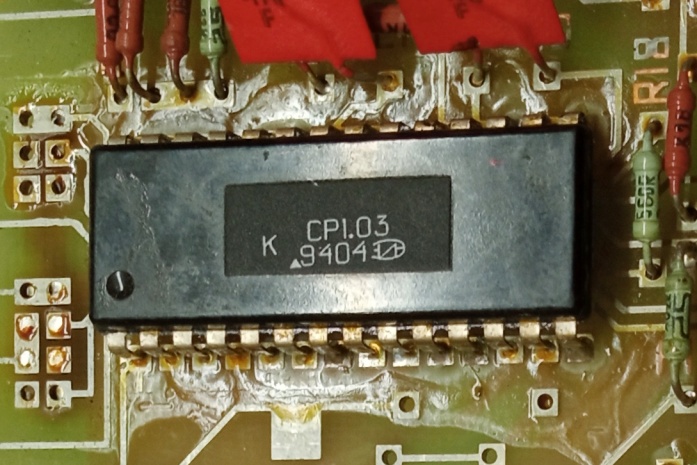

(фото Павла Александровича)

"Синтезатор речи", микросхема для часов с ЖКИ. Управлялась контроллером КВМ1.6; при этом протокол обмена нестандартный.

Интерфейс имеет 9 линий, 1-старт от процессора, 2- готовность от синтезатора речи к приёму новой произносимой части слова (фразы), и 3...9 - семь линий данных (номер фразы в памяти у синтезатора). Вывод звука предполагает подключение 4-х разрядного ЦАП (на плате часов он реализован на резисторах R-2R).

Производитель - "Микрон" (Зеленоград).
