КТ807Б

Вполне себе массовый и обычный транзистор. Хотя... у него нет военной версии, что для нашей промышленности необычно ;) Технически это мезапланарный n-p-n транзистор, мощный низкочастотный, универсального применения - хотя и указано, что "предназначены для применения в генераторах кадровой и строчной разверток, усилителях низкой частоты, источниках вторичного электропитания".

Данные из отраслевого каталога на него, и заводские паспорта версия 1 и версия 2.

Разработаны КТ807 были в КБ завода им. 50-летия СССР (Фрязинское ПО "Электронприбор"), а серийным выпуском занимался ульяновский завод Искра.

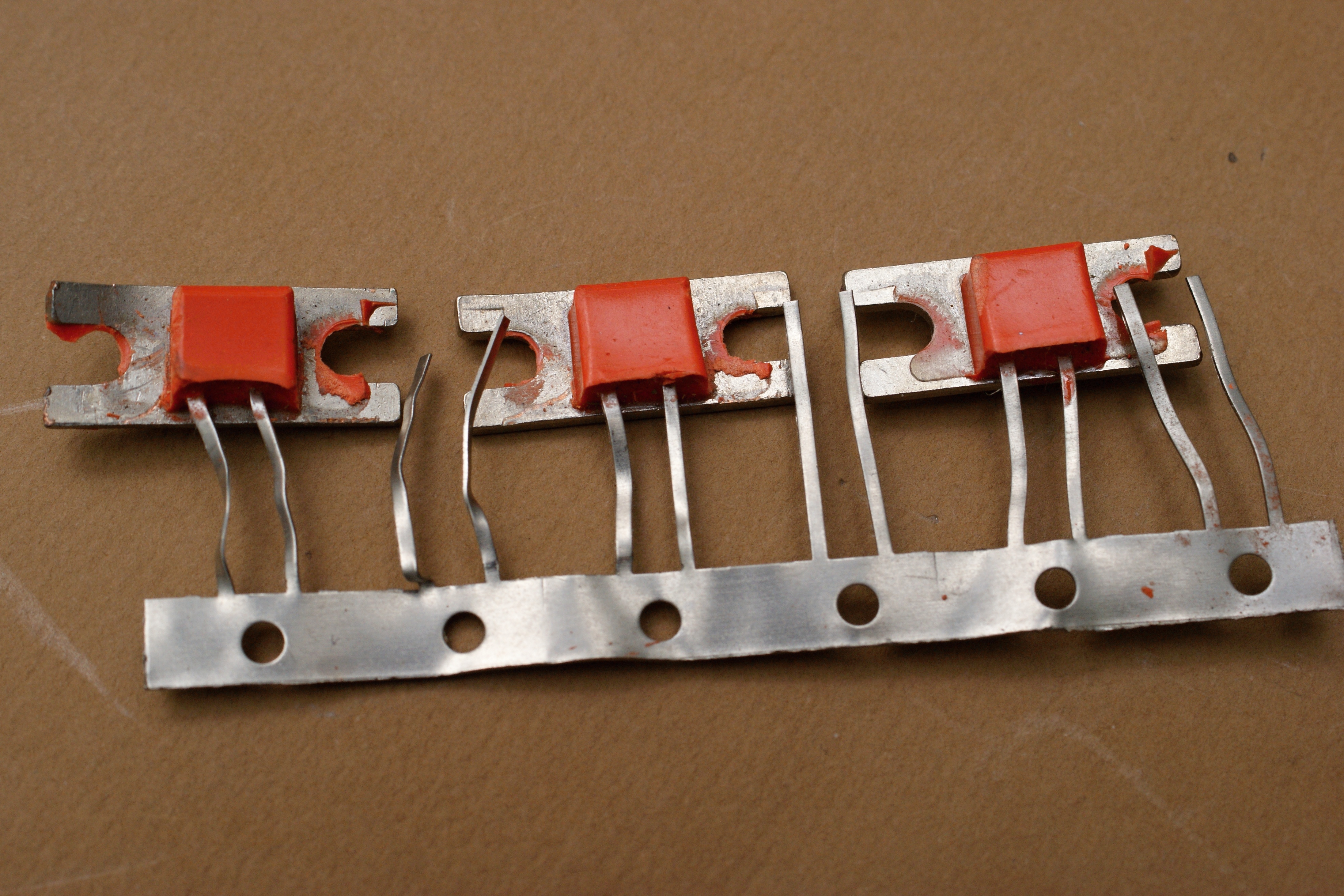

Транзистор этот отличается своим уникальным металлопластмассовым корпусом. Можно предположить, что это была попытка создать массовый дешёвый транзистор для бытового применения - этакий "мощный КТ315". Но больше в таком исполнении у нас транзисторов не было. Видимо, корпусирование было признано не слишком удачным и развития не получило.

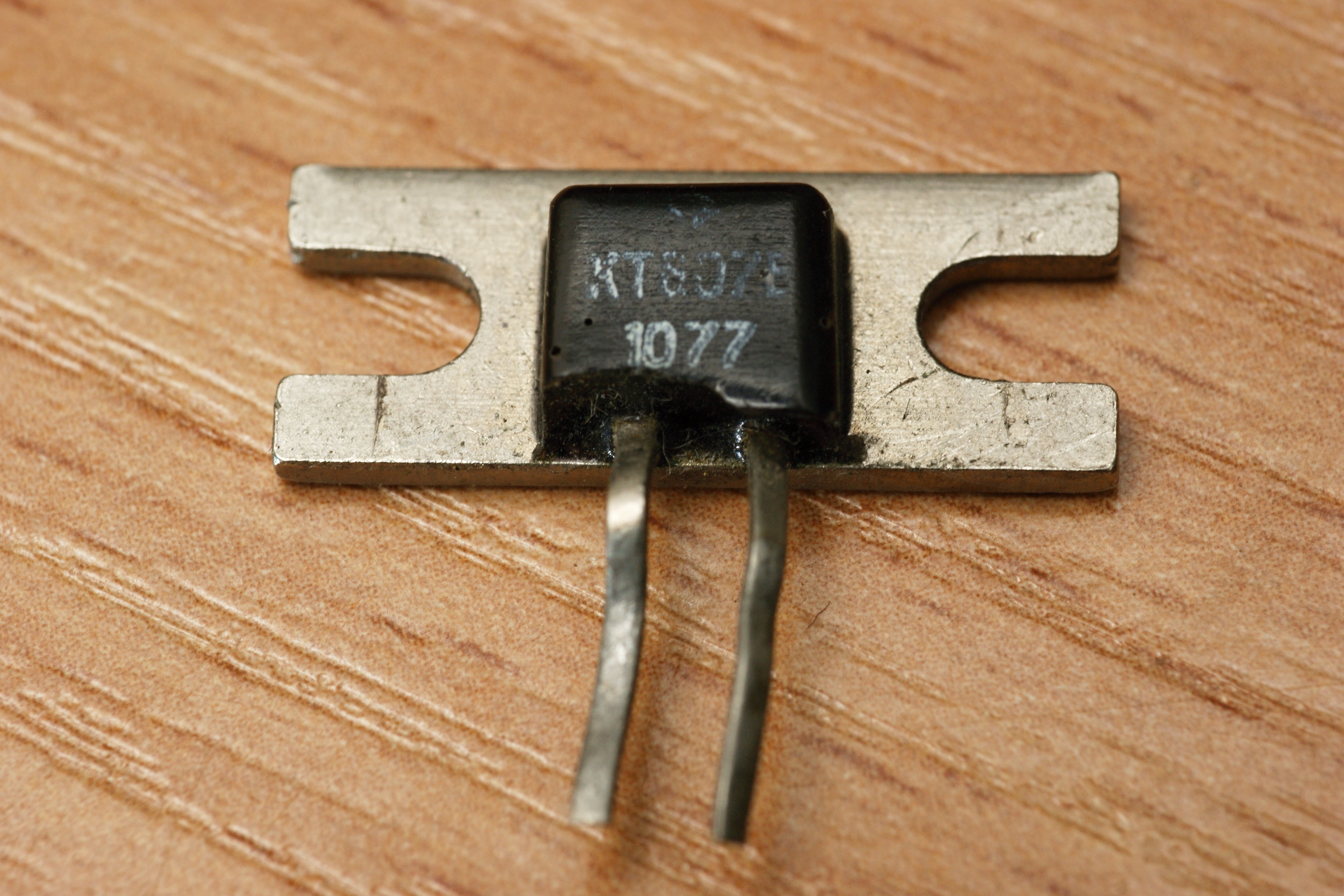

Пластмасса при этом была привычная нам по тому же КТ315 - ярко-оранжевая. Но изредка попадаются старые варианты в чёрном цвете:

Интересно, что в позднем справочнике встречается упоминание о КТ807АМ, КТ807БМ - варианте в пластмассовом корпусе КТ-27 (отечественном аналоге зарубежного TO-126). Но были ли такие в действительности - пока неизвестно.

Источники:

1. Полупроводниковые приборы. Справочник. Том XVIII. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
3. Терещук Р.М. Малогабаритная радиоаппаратура: Справочник радиолюбителя. Справочник. Издание 3-е, переработанное и дополненное. Киев: Издательство «Наукова думка», 1975.
4. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
5. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981.
6. Петухов В. М. Транзисторы и их зарубежные аналоги. Биполярные транзисторы средней и большой мощности низкочастотные. Справочник. В 4 т. Т.2. Издание второе, исправленное. - М.: ИП РадиоСофт, 2004.
