КТ816, КТ817

Массовые транзисторы для широкого применения, аналогичные КТ814/КТ815, но с увеличенной мощностью (ток коллектора до 3 А).

Так же, как и те, их выпускал Брянский завод полупроводниковых приборов (ныне "Кремний"), а в последнее время к нему присоединился и белорусский завод "Транзистор".

Традиционно, набор документов от них: заводские паспорта на КТ816 версия 1, версия 2; на КТ817 версия 1, версия 2. И данные из отраслевого каталога, на КТ816 и КТ817.

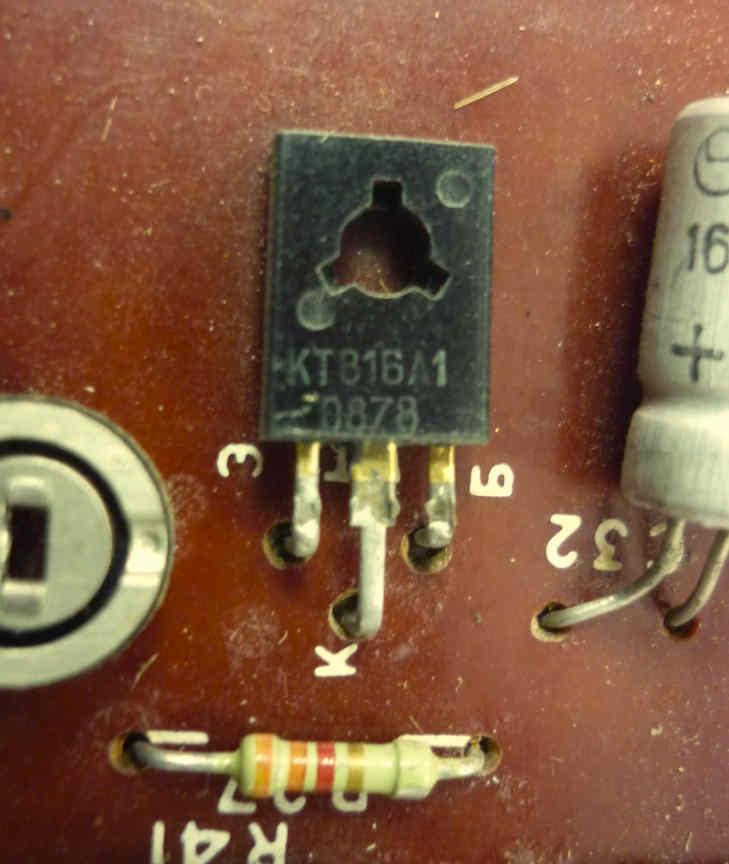

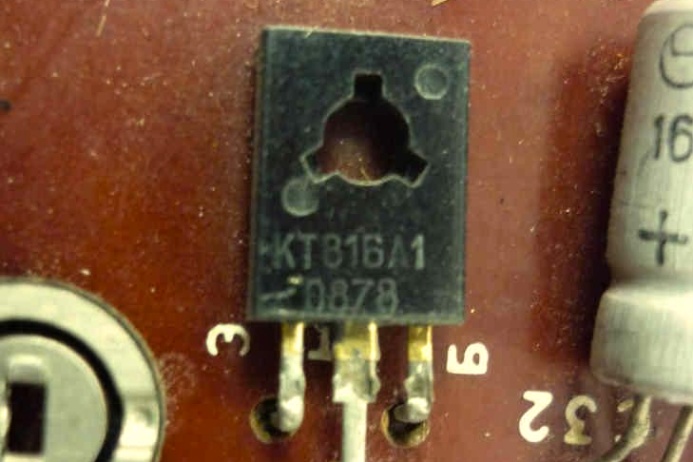

КТ816А1


(фото с Форума радиодеталей)

Весьма ранняя "первая" версия. Ничего про неё неизвестно - что такое, чем отличается от стандартной...

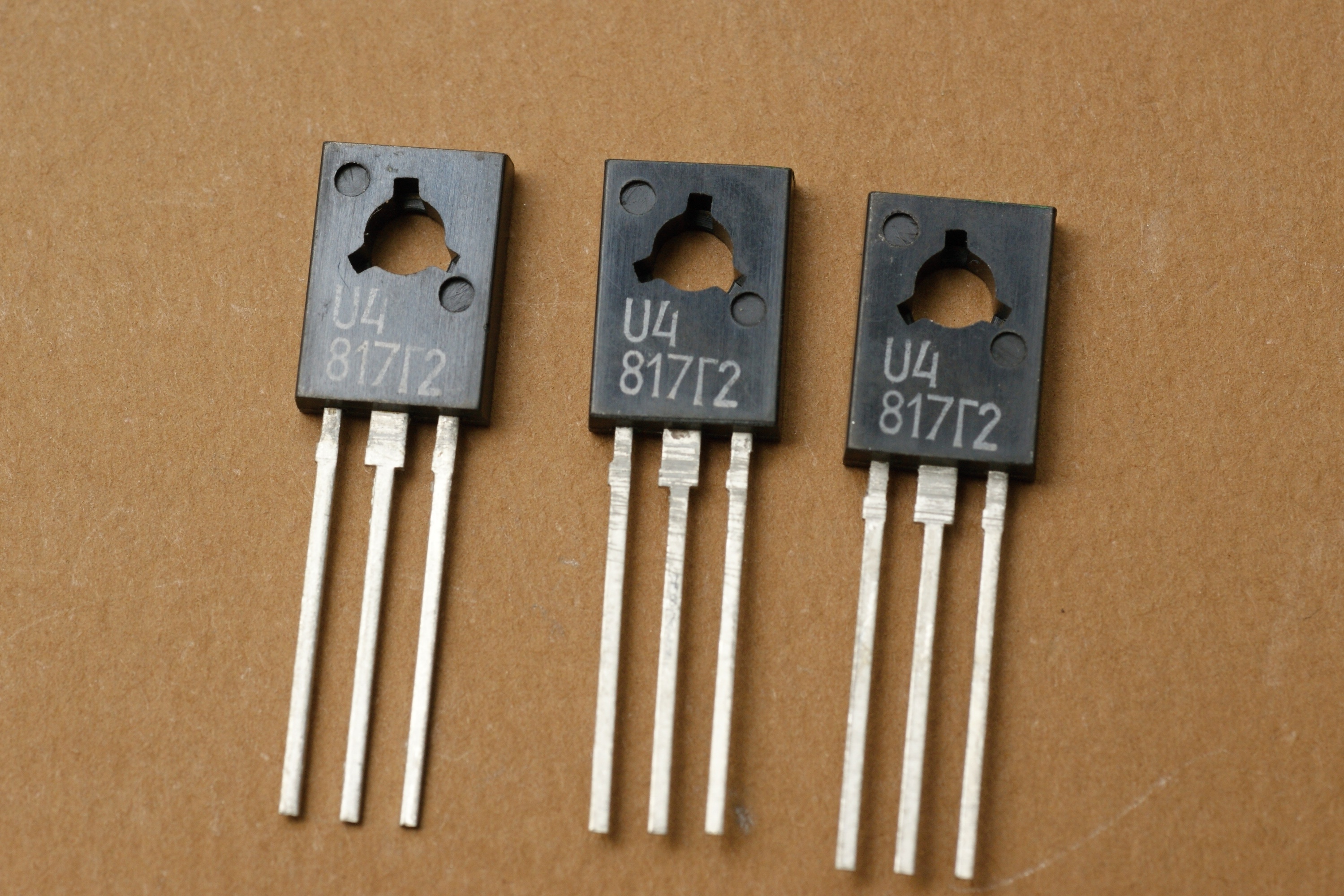

КТ817Г2

А вот КТ817Г2 (и КТ817Б2, иных букв вроде и не было) в справочнике как раз встречается. Но не очень понятно в чём особенность "двойки".

Ну, параметры насыщения нормируются на токе в 1,5 А (у стандартных - на 1 А), что может говорить о назначении её для ключевых схем повышенной мощности. Хотя это скорее так, косметические различия, стоило ли вводить из-за них целую подгруппу... Возможно, где-то в недрах недоступных нам дополнений к ТУ её портрет написан более подробно.

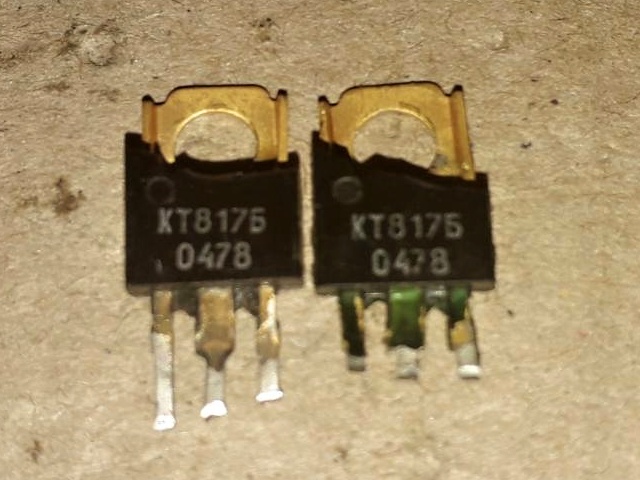

КТ817Б4


(фото с форума "Портативного ретрорадио")

И вновь неизвестная пока подверсия КТ817Б...

Источники:

1. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
2. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
3. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
4. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
5. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп.- К.: Технiка, 1984.
6. Мощные полупроводниковые приборы. Транзисторы: Справочник / Б. А. Бородин, В. М. Ломакин, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1985.
7. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
8. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
9. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
10. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
11. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
12. Полупроводниковые приборы. Справочник. Том XVIII. Транзисторы. Издание второе. - Министерство электронной промышленности СССР.
13. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
