КТ818, КТ819

Пожалуй, самые массовые отечественные мощные низкочастотные транзисторы. Комплементарная пара с максимальным током нагрузки до 10/15 ампер.

   Традиционно, набор документов от них:

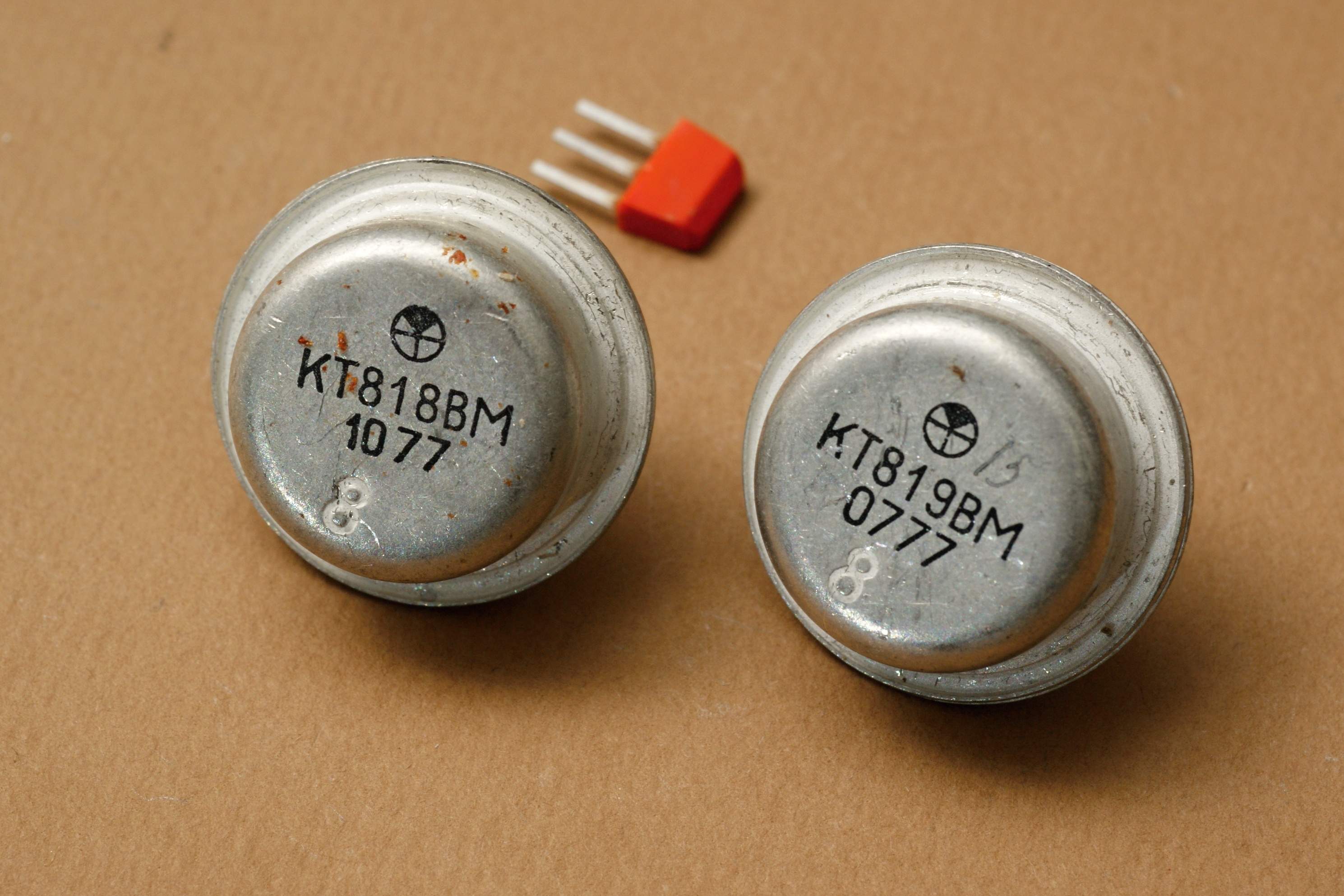

- заводские паспорта на КТ818хМ в металлическом корпусе версия 1, версия 2 и версия 3; на 2Т819 и КТ819хМ в металлическом, КТ819 в пластмассовом, на 2Т819А2...В2.
- данные из отраслевого каталога на 2Т818х, на 2Т819х, на 2Т818х2/2Т819х2, и на КТ818Г/КТ818ГхМ.

Основной выпуск был сосредоточен на Брянском заводе полупроводниковых приборов (ныне "Кремний"), однако изредка встречаются экземпляры 80-х годов от Ульяновского радиолампового завода. В развале 90-х ульяновскую "эстафету" подхватил завод "Искра", но его изделия встречаются столь редко, что попытка была явно недолгой. Есть также копии паспортов на КТ818 и КТ819 белорусского завода "Транзистор", при том что "живых" образцов оттуда я пока не видел...

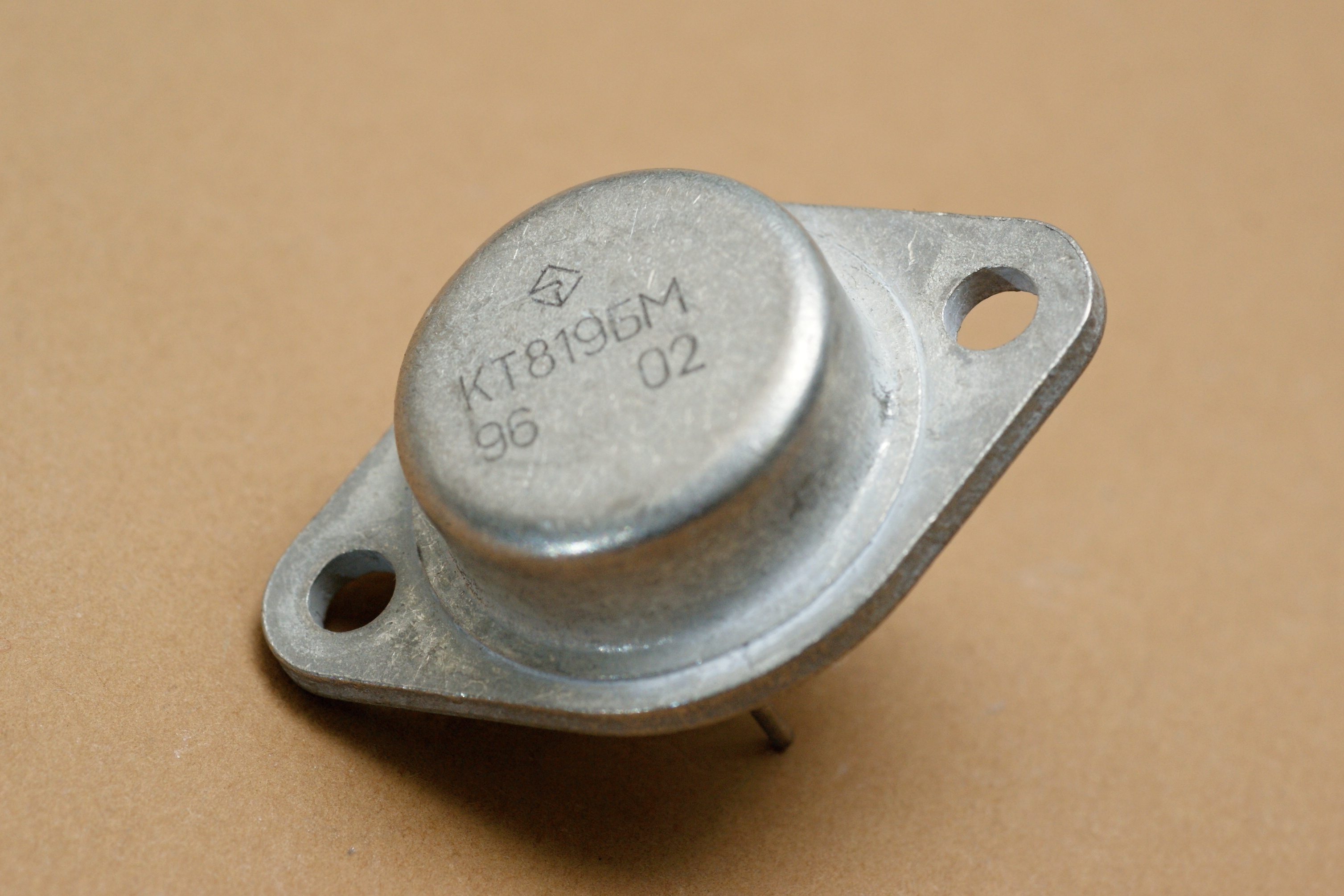

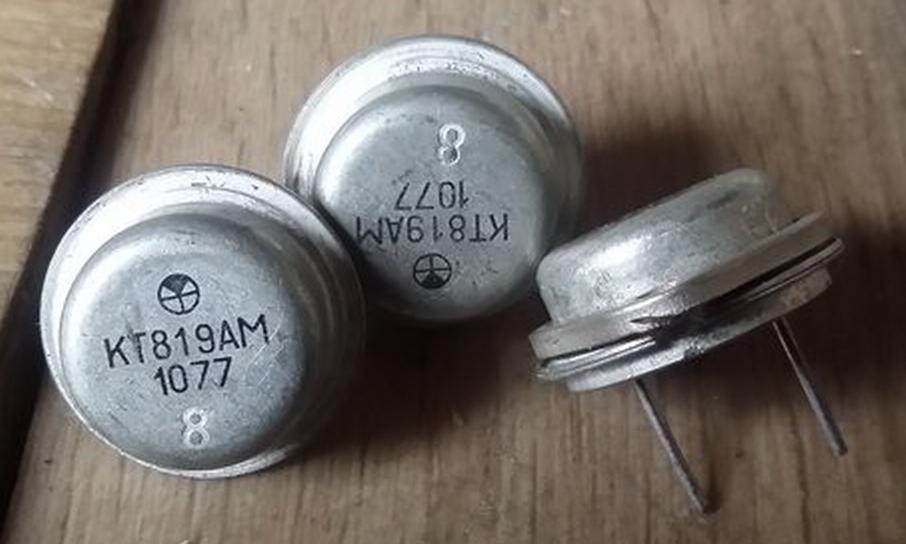

Поговорим о странностях. В первую очередь, это не очень логичная система обозначения. Как правило, буква "М" добавлялась к обозначению транзисторов в модернизированном корпусе; чаще это был пластмассовый вариант. Ну и военная/гражданские версии обычно друг другу соответствовали, по ассортименту. Но разработчики КТ818/819 решили простым путём не идти. Если 2Т819 - транзисторы в металлическом корпусе, то КТ819... ан нет, не такие же. Они в пластике. А гражданские в металлическом корпусе будут КТ819хМ. Ну допустим. Тогда, военная версия в пластмассе?... Не угадаете. 2Т819х2.

Больше того. Военные и гражданские версии сильно не совпадают по параметрам. И даже по порядку разбраковки. У 2Т819 самый высоковольтный вариант - с буквой А. А у КТ819 он худший. Вполне может оказаться, что это вообще разные транзисторы, сведённые в одну группу лишь какой-то странностью.

Ранние выпуски

UA КТ818Г, КТ819Г

КТ818х1

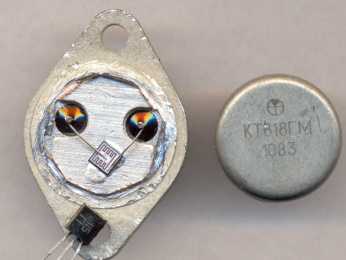

Внутренности

2Т818х2, 2Т819х2

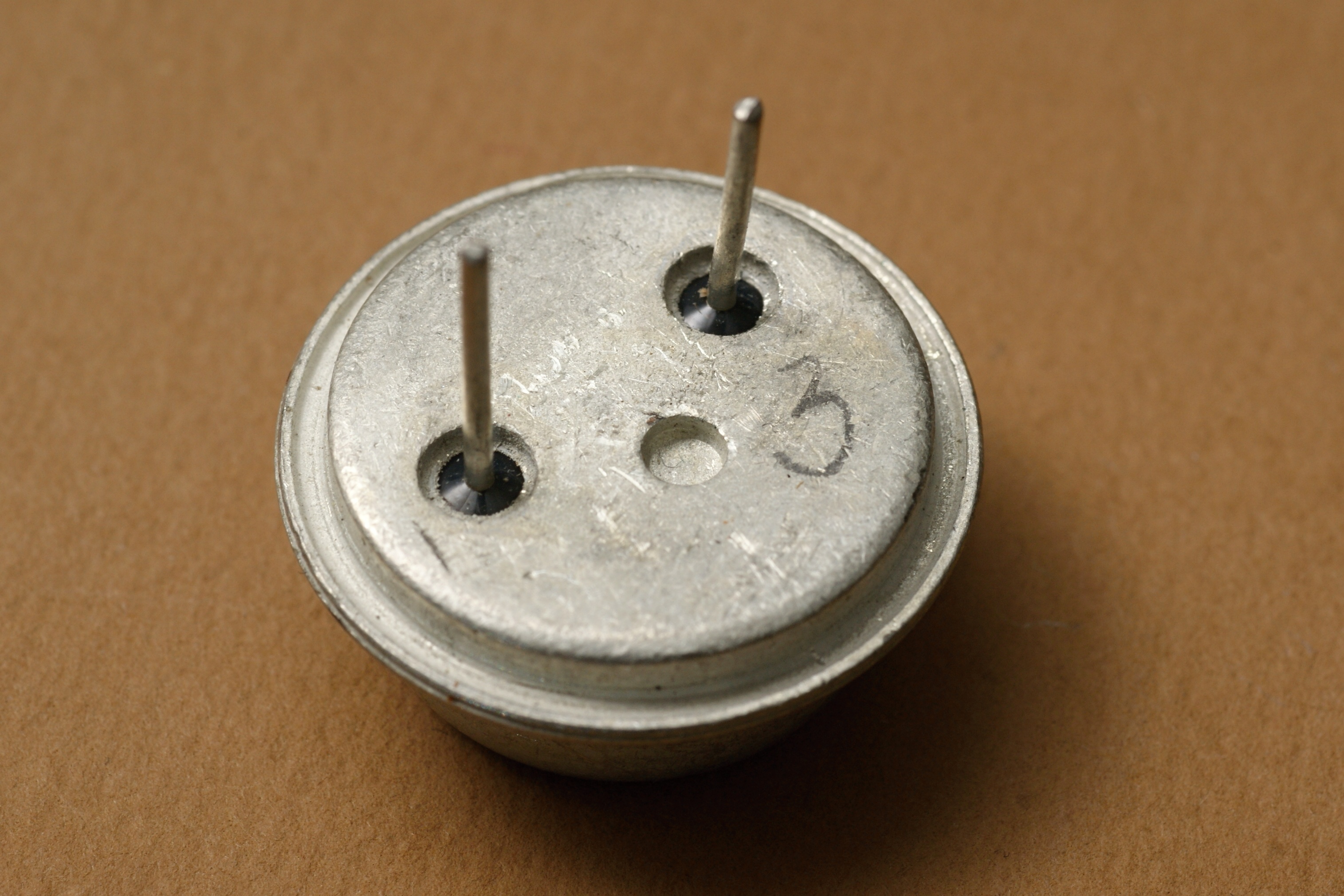

Старые выпуски

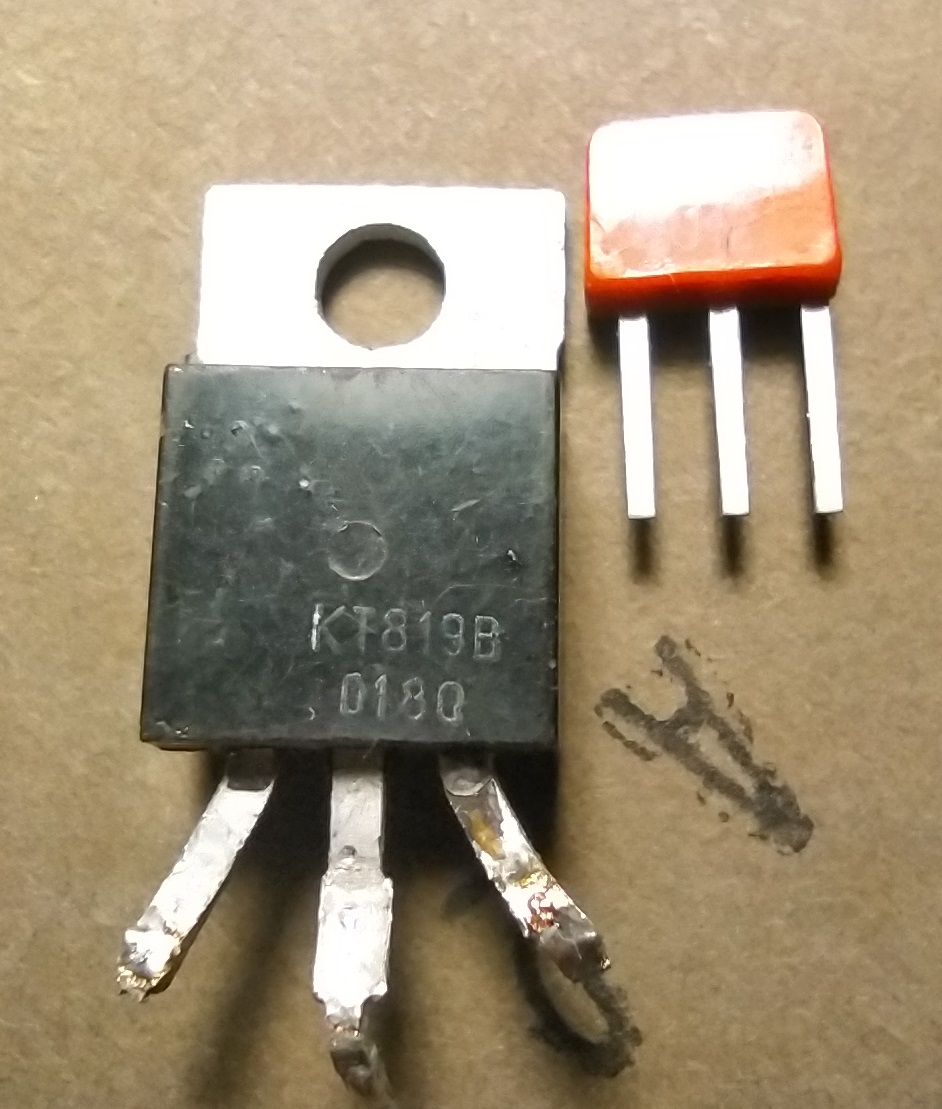

Интересный момент. Первоначально они были разработаны в ином корпусе, схожим с таковым от П608, к примеру:


(фото с форума "Портативного ретрорадио")

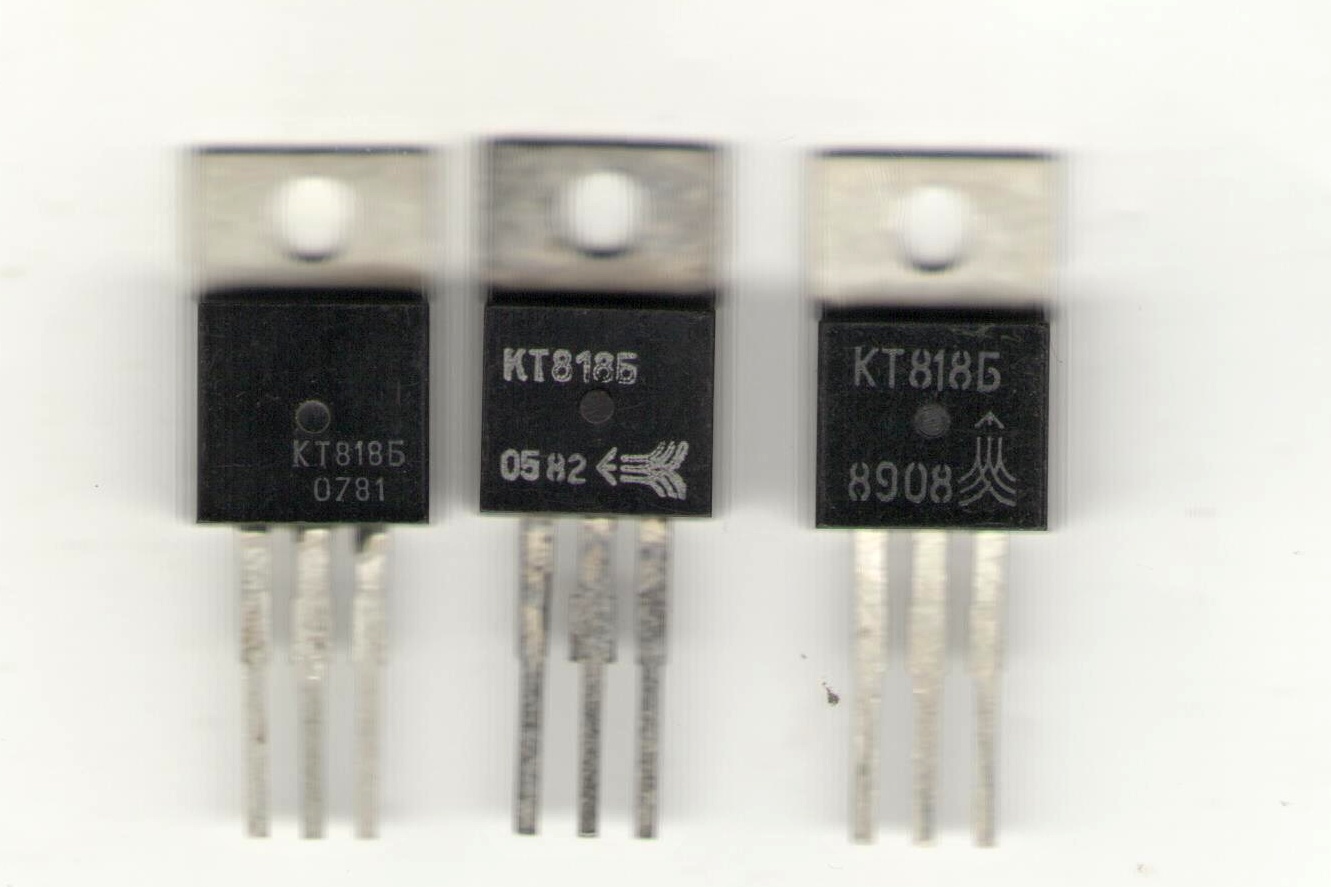

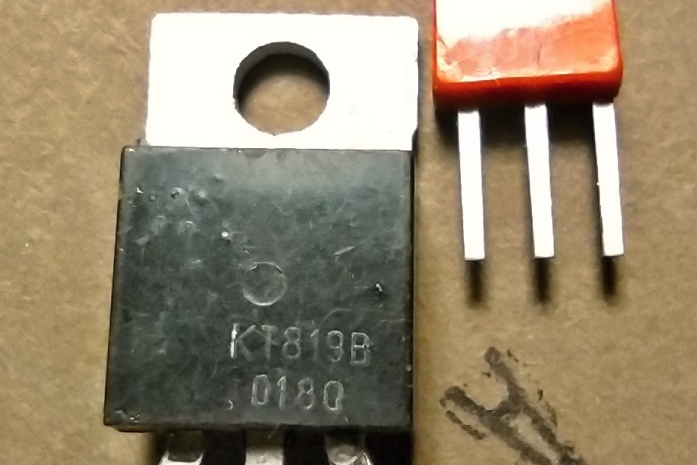

А вот когда появился вариант в пластмассе? пока самый ранний образец датирован 1981 годом, что любопытно - без маркировки производителя:

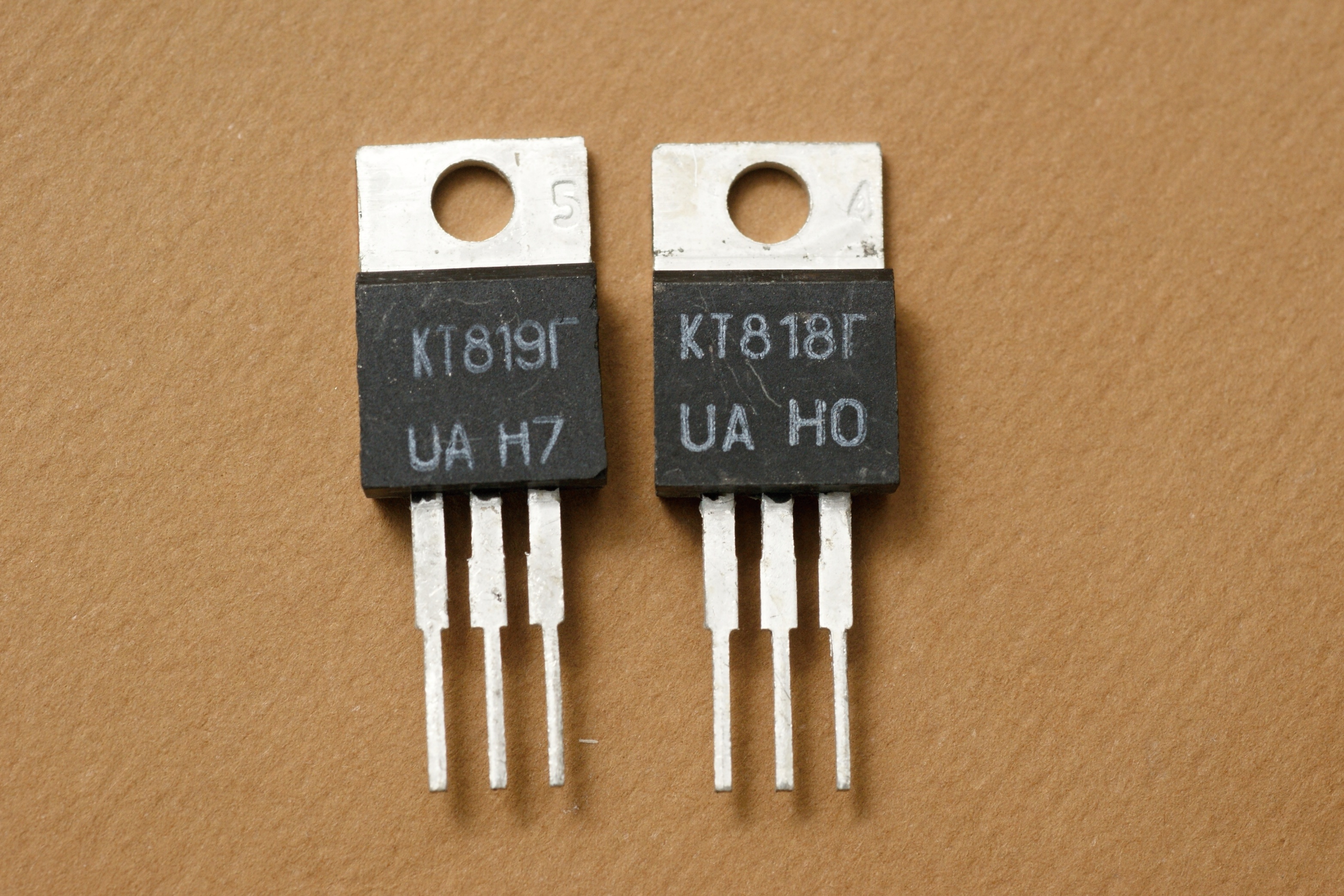

UA КТ818Г, КТ819Г

Странные образцы. Обозначения производителя нет, зато есть буквы UA. Зачастую таким префиксом помечает свою продукцию Украина; и насчёт этих транзисторов я полагаю, что их скопировал и выпускает какой-то украинский завод. Коды H7 и HO, скорее всего, обозначают дату выпуска - июль и октябрь 2016 года.

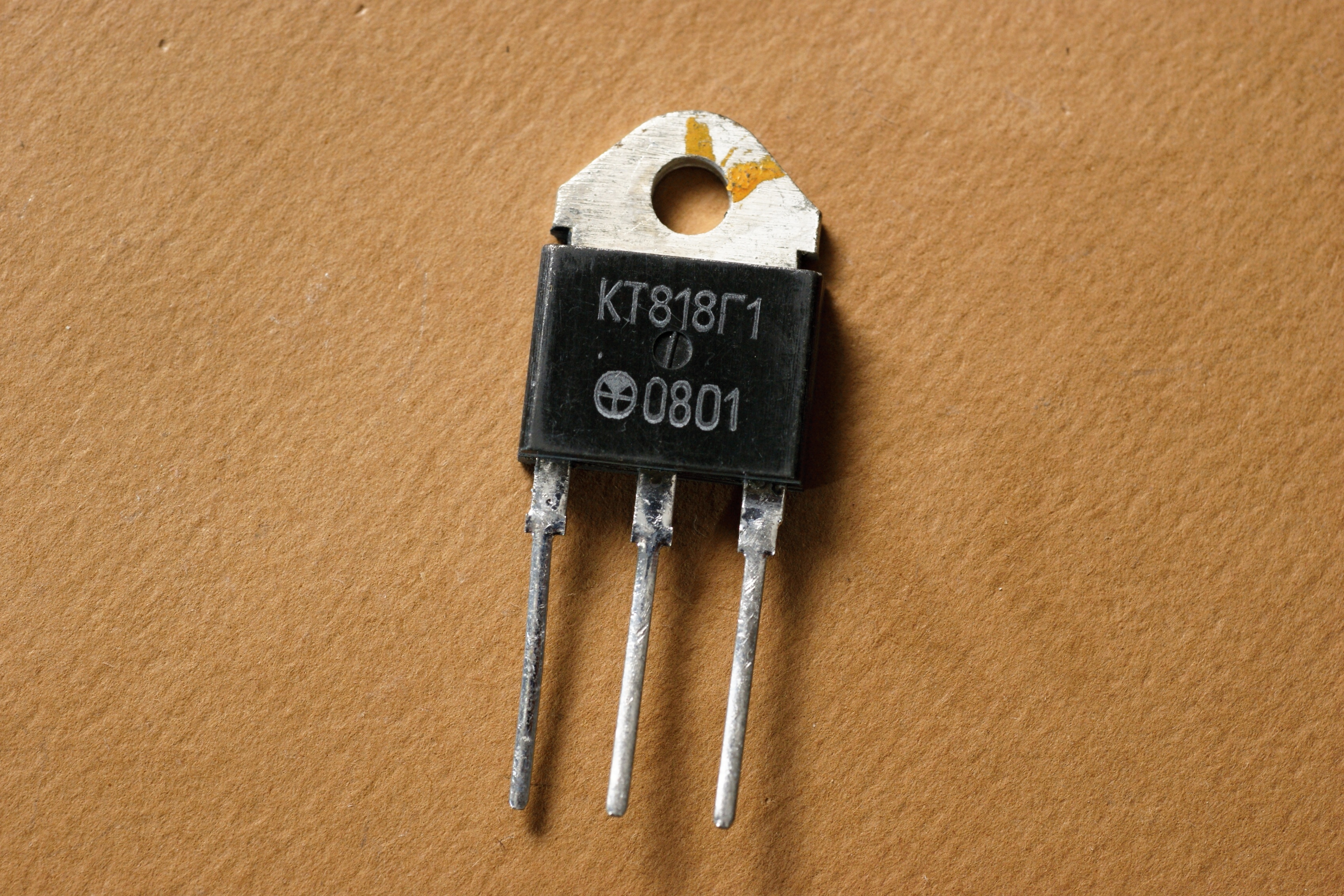

КТ818Г1

Вариант в укрупнённом, по сравнению со стандартным ТО-220, корпусе TO-218 (ну или КТ-43 по-нашему). По рассеиваемой мощности он догнал "металлический" вариант, по остальным параметрам тоже с ним совпадает.

Когда он появился, неясно. Упоминания о нём я нашёл только в справочнике 2004 года, да в заводских каталогах примерно с того же времени. Возможно, он и действительно разработан уже в 2000-х.

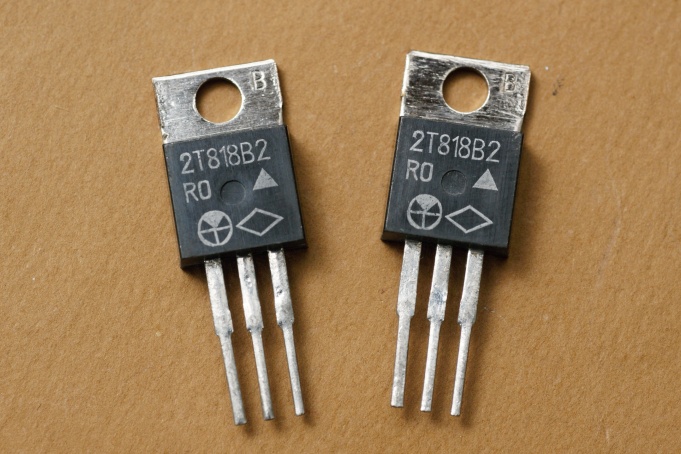

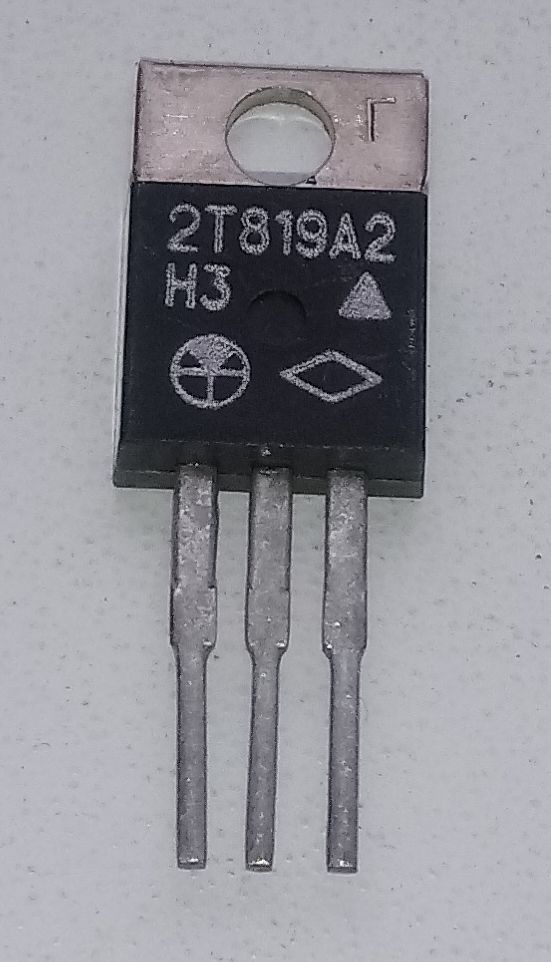

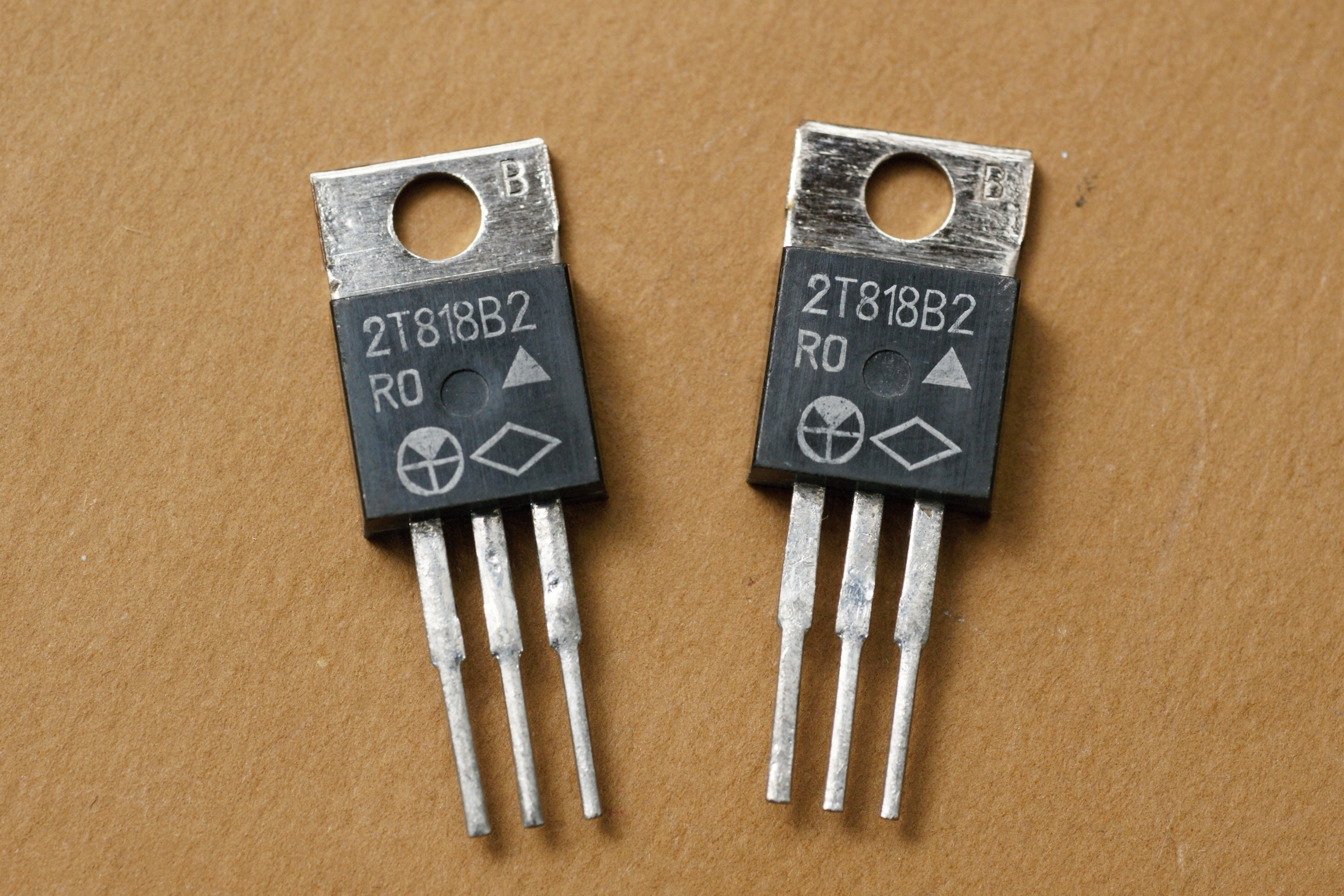

2Т818В2, 2Т819А2


(фото Александра Назаренко)

Были (и есть) и такие, военные, но в обычном пластмассовом корпусе. Что интересно, судя по данным из отраслевого каталога, появились они давно, ещё в советское время, но - крайне редки.

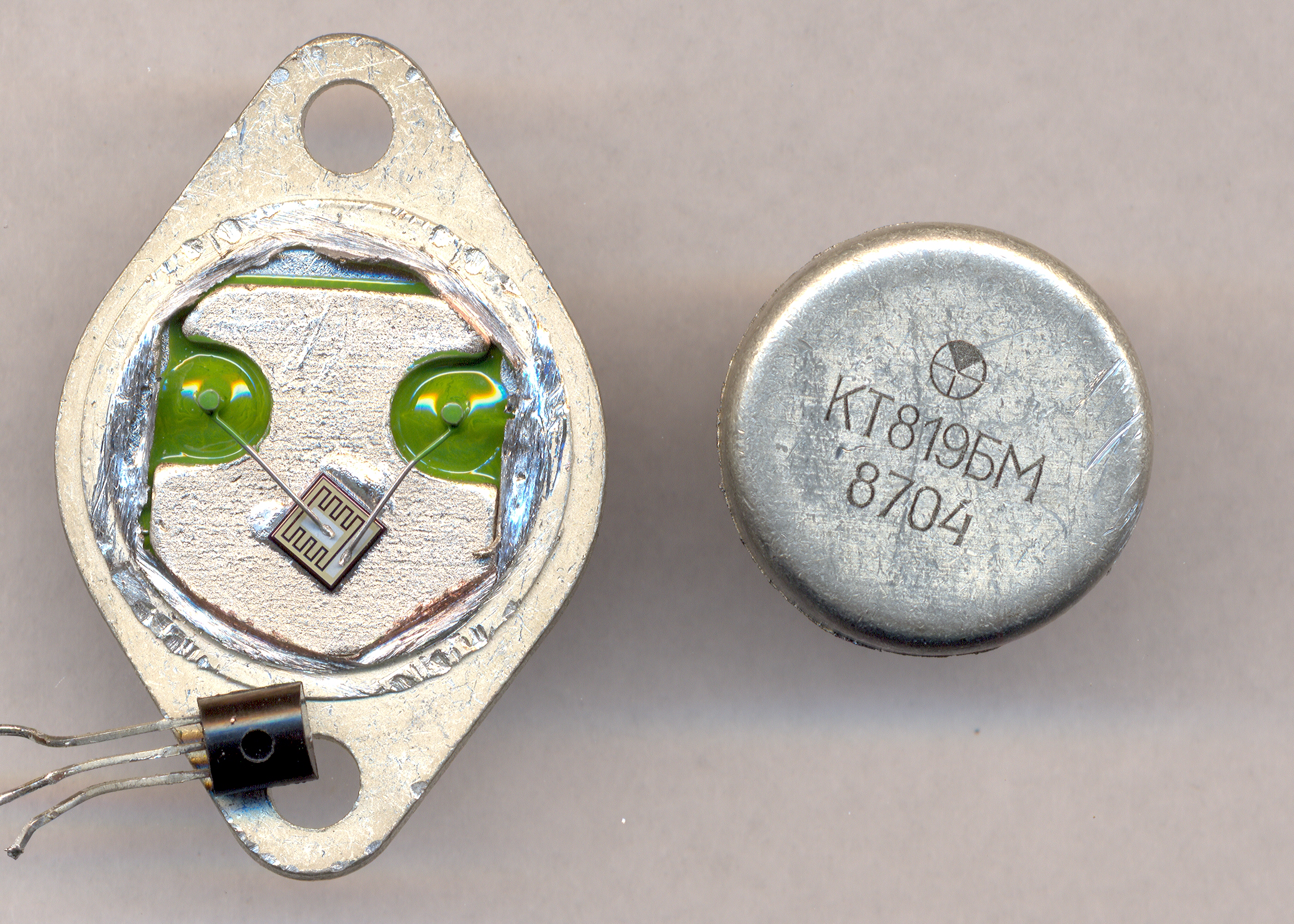

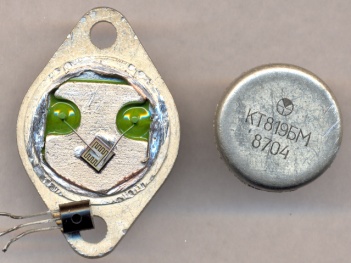

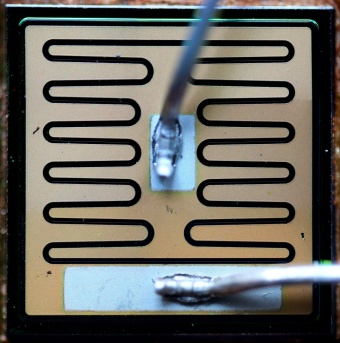

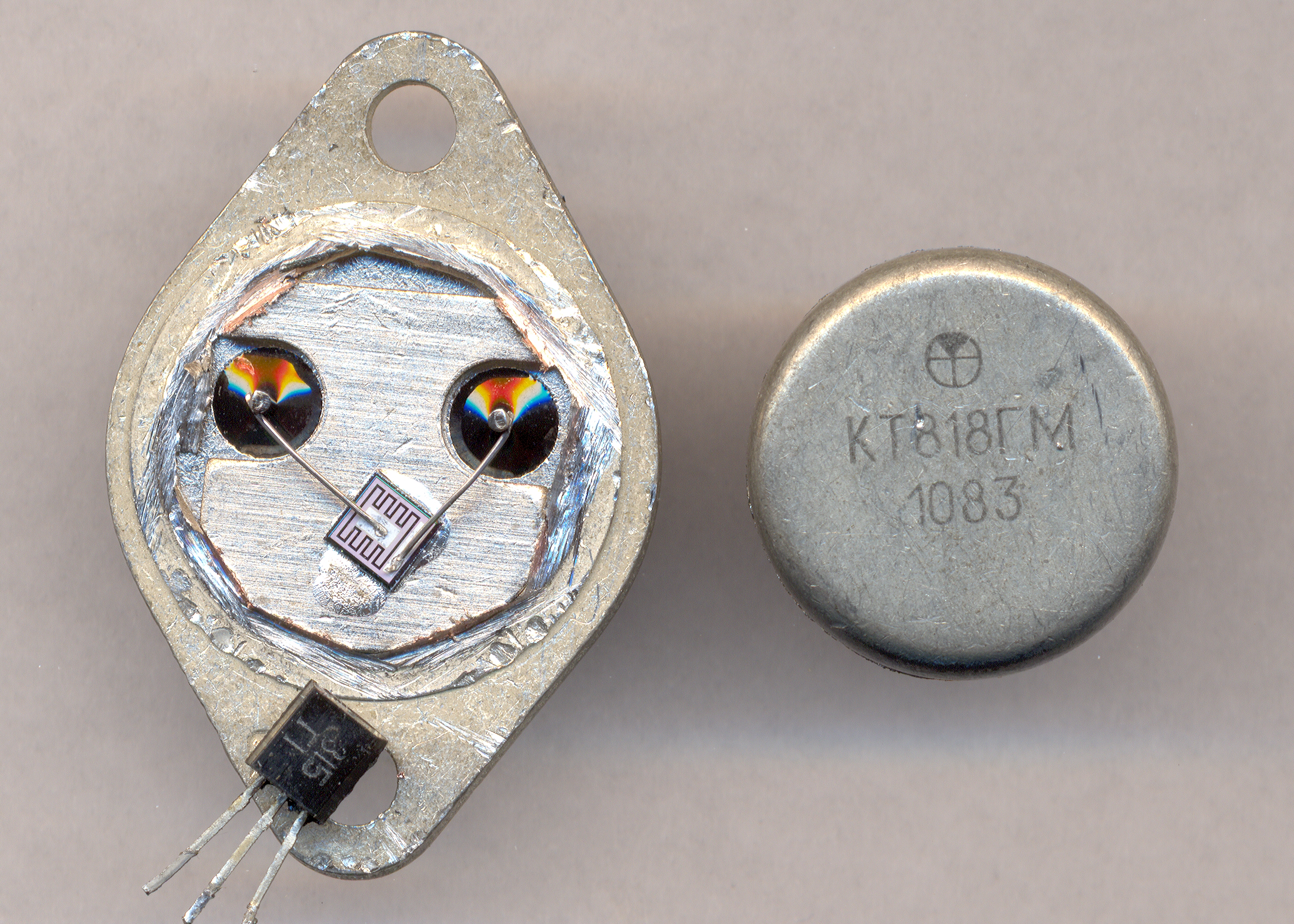

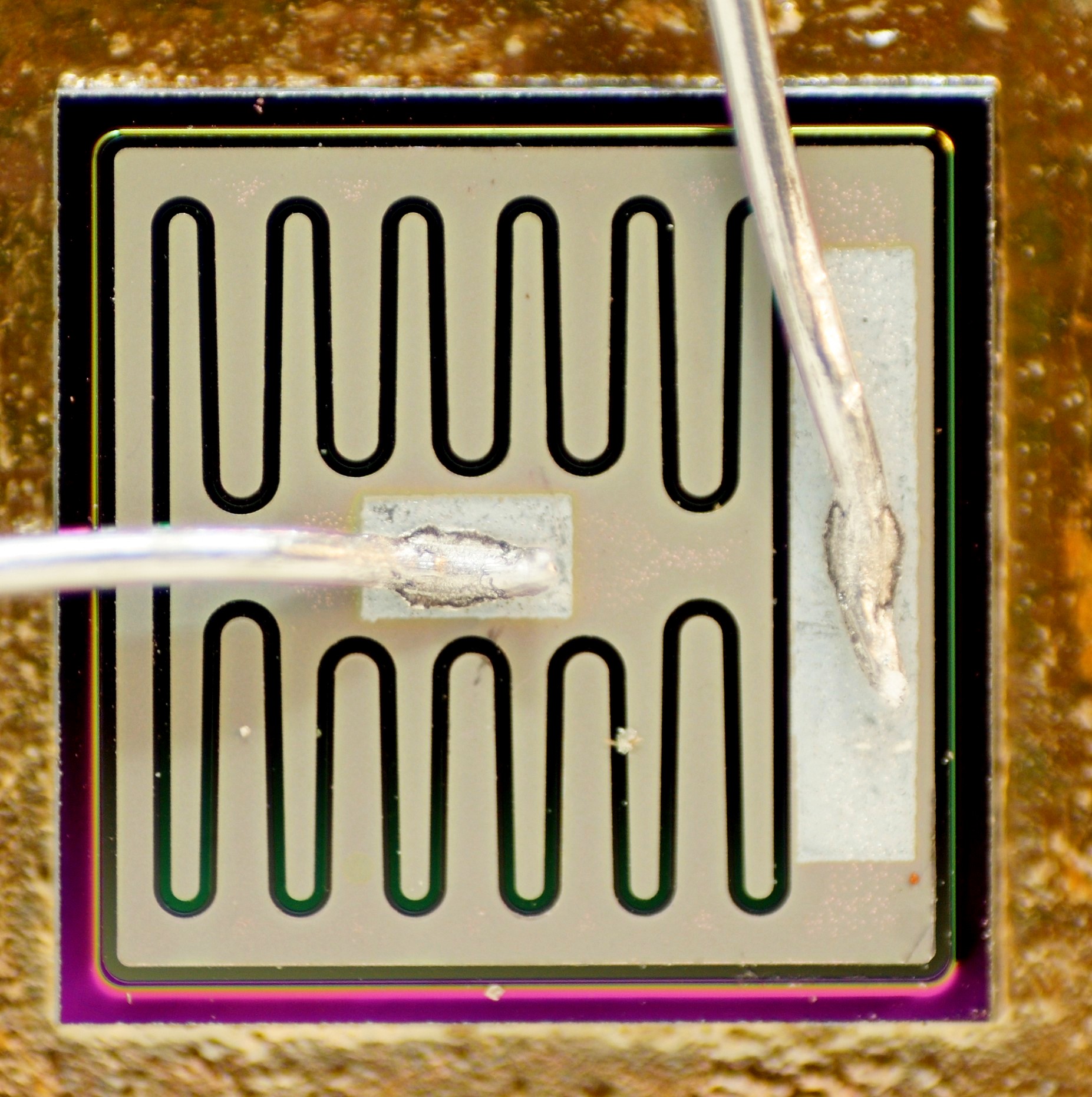

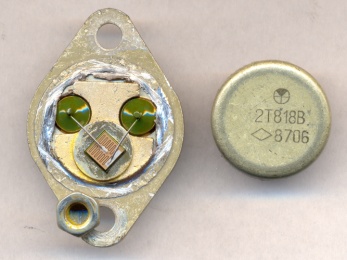

Что внутри? Как ни странно, но и тут есть сюрпризы. Топология кристалла у этих транзисторов встречается разная, причём без какой-либо явно видимой связи с буквой, видом приёмки или периодом выпуска.

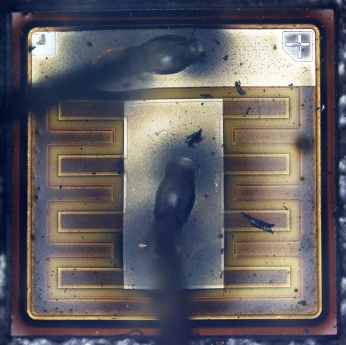

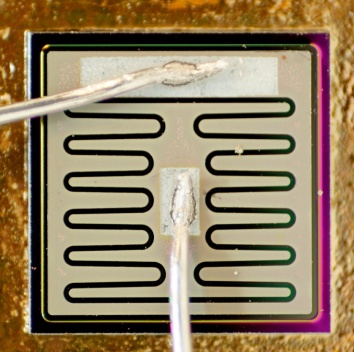

КТ818:


(фото с форума "Портативного ретрорадио")


(фото с форума Радиокартинки)


(фото с форума "Портативного ретрорадио")


(фото с форума Радиокартинки)

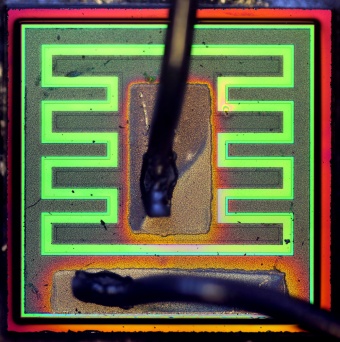

КТ819:


(фото с форума "Портативного ретрорадио")


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

Источники:

1. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
2. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
3. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
4. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
5. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп.- К.: Технiка, 1984.
6. Мощные полупроводниковые приборы. Транзисторы: Справочник / Б. А. Бородин, В. М. Ломакин, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1985.
7. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
8. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
9. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
10. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
11. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
12. Полупроводниковые приборы. Справочник. Том XVIII. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
13. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
14. Справочник по полупроводниковым приборам (транзисторы). Москва, 1992. МП "Источник"
15. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
16. Петухов В. М. Транзисторы и их зарубежные аналоги. Биполярные транзисторы средней и большой мощности низкочастотные. Справочник. В 4 т. Т. 2. Издание второе, исправленное.— М.: ИП РадиоСофт, 2004
.
