2Т917А, КТ917А

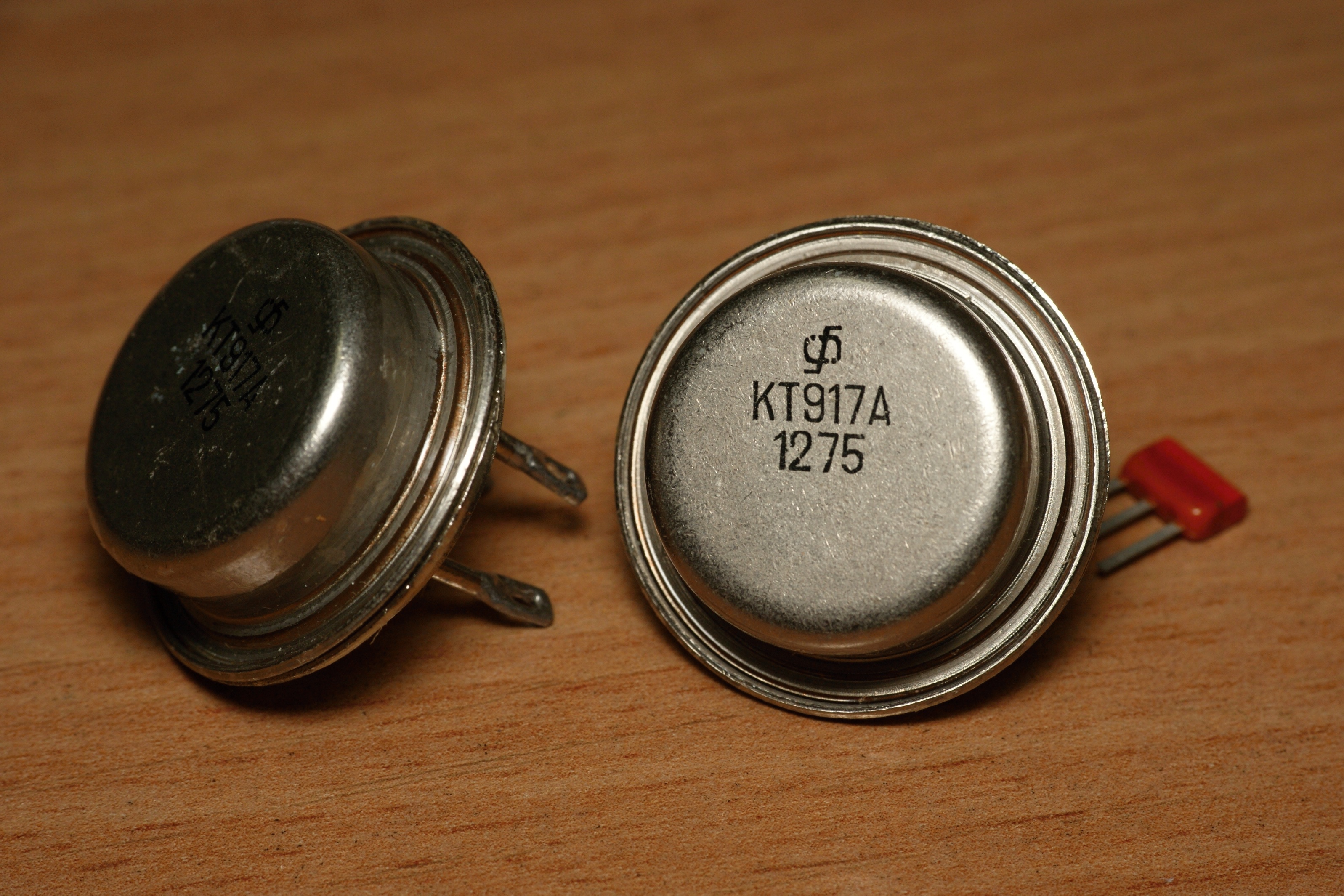

Весьма редкий транзистор. Хотя внешне он похож на мощные низкочастотные транзисторы, но формально относится к группе ВЧ, так как имеет граничную частоту в 60 МГц. Максимальные параметры - ток коллектора 10 А, напряжение 150 В, рассеиваемая мощность 50 Вт.

Понятно, что основное его назначение - работа в ключевых схемах и источниках электропитания. Интересно то, что в основных отечественных справочниках такой тип отсутствует, есть лишь пара ссылок в отраслевой литературе. Вероятно, выпуск его был недолгим. К примеру, в 1991 году он числился в Перечне неперспективных приборов, с рекомендацией замены на КТ945Б.

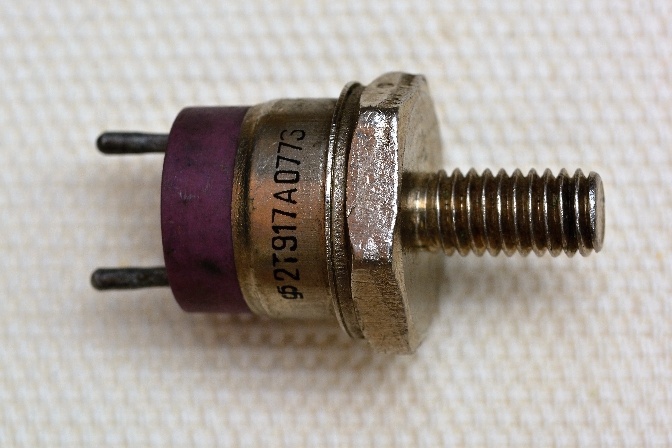

Хотя, вот еще интересный момент - в справочнике 1985 года есть данные на 2Т917А, который, согласно им, совпадает с КТ917А по электрическим параметрам, но имеет совершенно иной корпус. И действительно, был и такой!

Производитель - завод им. 50-летия СССР (Фрязинское ПО "Электронприбор").


(фото с форума "Портативного ретрорадио")

Источники:

1. Б.А. Бородин, Г.Г. Бендер. Современные транзисторы, выпускаемые промышленностью СССР. Транзисторы большой мощности. - Полупроводниковые приборы в технике электросвязи. Сб. статей под ред. И.Ф. Николаевского, вып. 16. М., "Связь", 1975.
2. Транзисторы большой мощности ВЧ. - "Моделист-Конструктор" №3, 1979.
3. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
