КВК-1

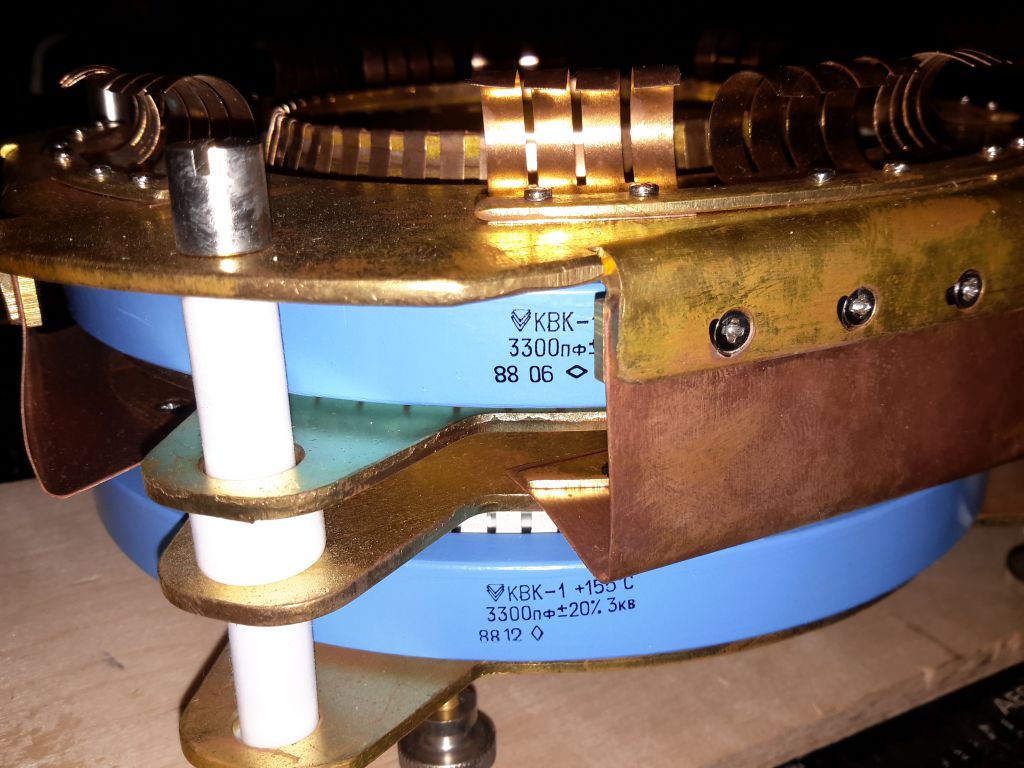

(фото с интернет-аукциона Мешок)

Весьма редкий нынче конденсатор, собрат КВЦ. (К)ерамический (В)ысоковольтный (К)ольцевой, (1)-го типоразмера (т.е. для ламп с диаметром радиатора 120мм; всего было 5 разновидностей).

Справочные данные на них.

Эти конденсаторы предназначены для работы в качестве блокировочных конденсаторов для заземления сетки по высокой частоте в импульсных генераторах мктрового диапазона волн. В справочнике Малинина указан даже конкретный тип лампы для него - ГУ-4А; впрочем, судя по тому что вариантов было несколько, этой лампой дело не ограничилось...

Производитель - питерский "Гириконд".

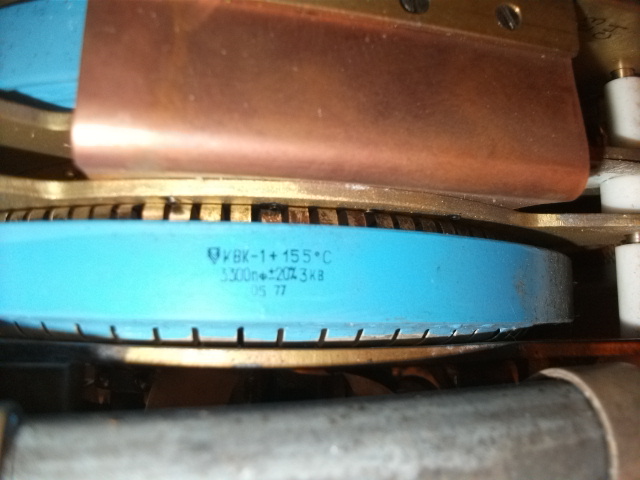

(фото Александра Назаренко)

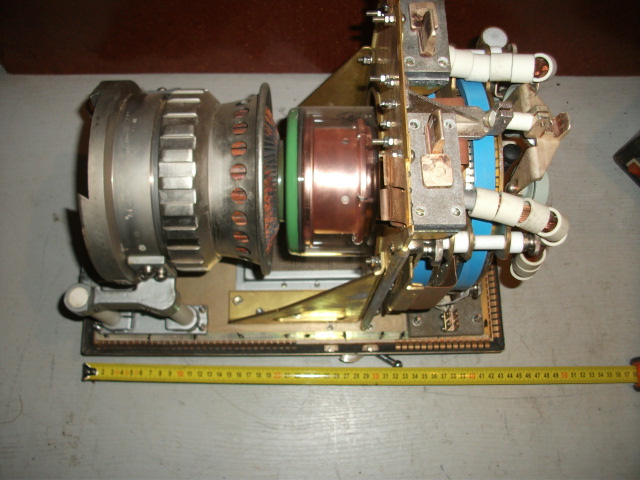

(фото Александра Назаренко)

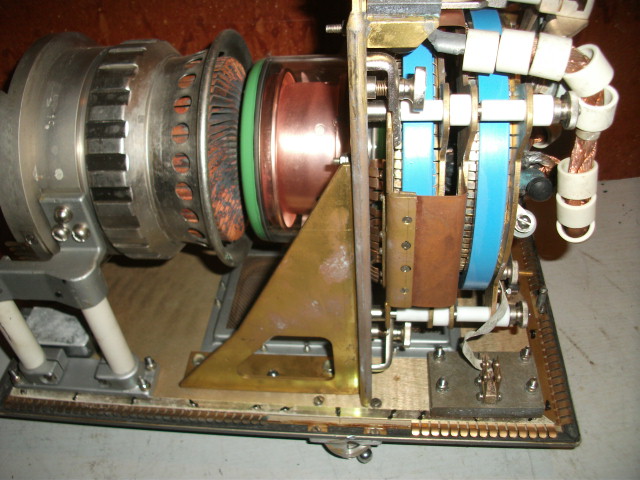

(фото Александра Назаренко)

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959.
2. Конденсаторы. Справочник. Том I. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1976.
