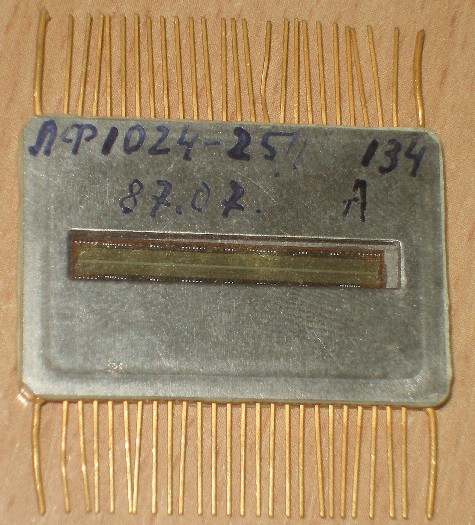

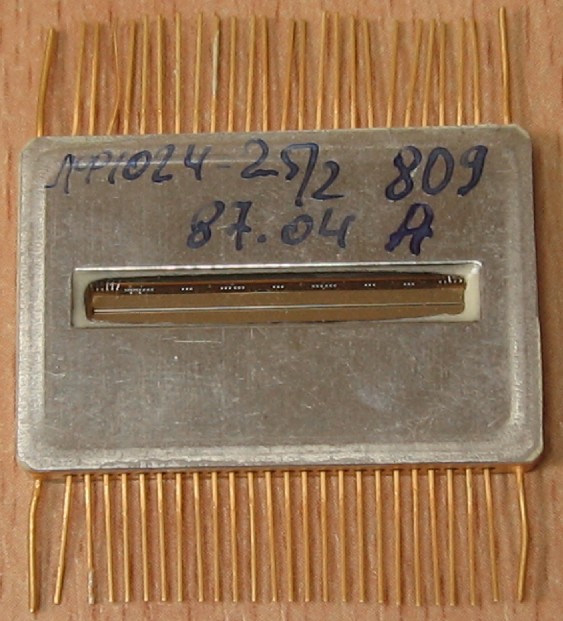

ЛФ1024-25/1 + ЛФ1024-25/2

Линейки фотодиодов, 1024 фоточувствительных элемента.

Интересно, что в разных источниках данные о топологии разнятся. Так, для ЛФ-1024/1 указывают размер единичного элемента 24х25 мкм с шагом между ними 1 мкм, либо - 19х20 мкм с шагом 25 мкм. У "двойки", соответственно, 24х25 мкм без данных о шаге, либо 19х150 мкм с шагом 25 мкм. Ну то есть ОЧЕНЬ разные сведения...

Производитель неизвестен, но следы ведут в Новосибирск.

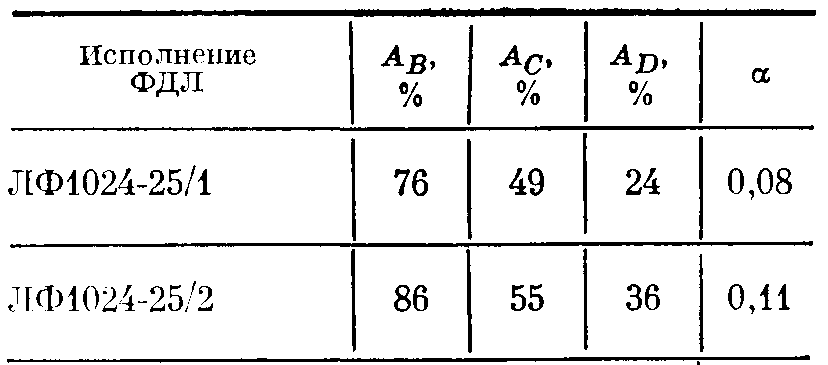

Апертурные характеристики

AB - отношение апертуры к значению на границе элемента;
AC - -"- между элементами;
AD - -"- на границе соседнего элемента;
a - коэффициент взаимного влияния соседних элементов

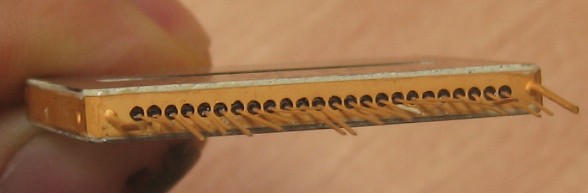

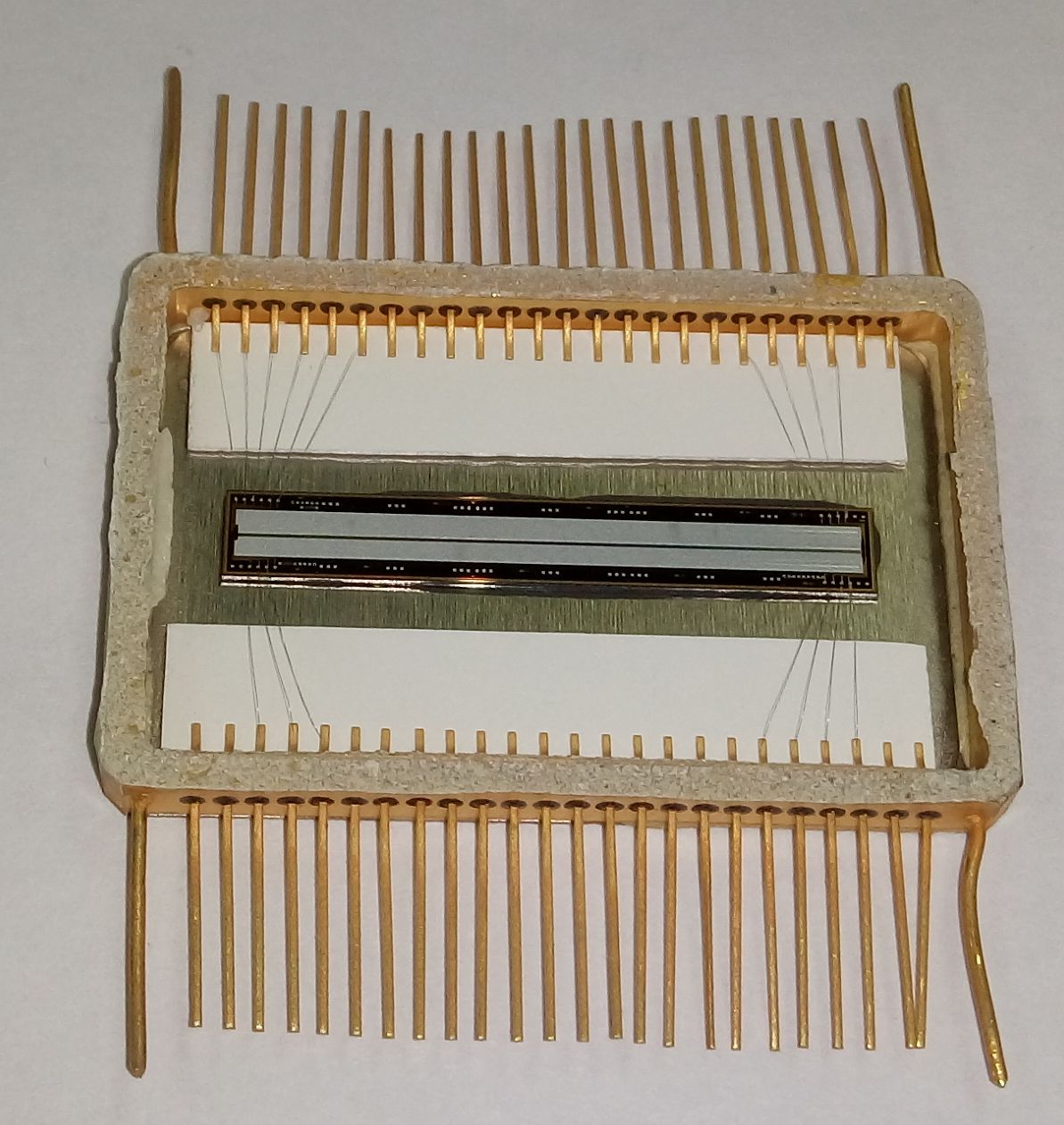

(фото с форума Портативное ретрорадио)

Источники:

1. В.А. Лабусов, И.В. Плеханова, Л.В. Финогенов. Исследование апертурных характеристик фотодиодных линеек. - "Автометрия" №5, 1989.
