И вновь магнитные логические элементы, на этот раз с частотой питания 50 Гц. Есть заводской паспорт на элементы из неё; судя по нему - не самые удобные в применении приборы...
Разработана она была в 1964 году на Калининском (затем Тверском) заводе электроаппаратуры, ныне "Элтор"; там же и выпускалась. Первоначальное название - серия ЭЛМ-50.
Логические элементы
этой серии являются дроссельными магнитно-вентильными элементами
и предназначены для работы в электрических схемах систем автоматики на частоте 50 гц в качестве промежуточных
бесконтактных реле при выполнении логических функций. В основу их работы положена схема быстродействующего односердечникового однополупериодного магнитного усилителя. Каждый элемент выполняет функции усиления с повторением или
инвертированием входных сигналов. Расширение их логических возможностей осуществляется с помощью внешних диодно-резисторных цепей на входах.
Они применяются в цепях сигнализации, блокировки, автоматического и программного управления. Рекомендуются к применению в условиях, когда требуется высокая надежность или когда большое количество операций должно выполняться с достаточно высокой скоростью. Они незаменимы в условиях, когда система должна работать без наладки и регулировки системы, да еще в тяжелых атмосферных условиях.
Срок службы магнитных логических элементов не зависит от числа совершенных ими переключений, т. е. практически не ограничен (если, конечно, не будет нарушена их механическая прочность).
Из магнитных элементов, выполняющих отдельные логические функции, легко компонуются стандартные блоки, реализующие определенные логические операции. Элементы этой системы конструктивно оформлены в виде стандартных блоков. Корпус блока — пластмассовый; после монтажа деталей схему заливают эпоксидным компаундом. Сердечники элементов — тороидальные, из железо-никелевого сплава 50НП (или 65НП); коэффициент прямоугольности петли гистерезиса сердечника — не ниже 0,85.
Характер выходного сигнала - однополупериодный 50 Гц; напряжение "1" на выходе логического элемента - 2,8 В при номинальной нагрузке и 5,3 В при холостом ходе; максимальное напряжение "0" на выходе логического элемента - 0,3 В; мощность на выходе логического элемента - 78 мВт.

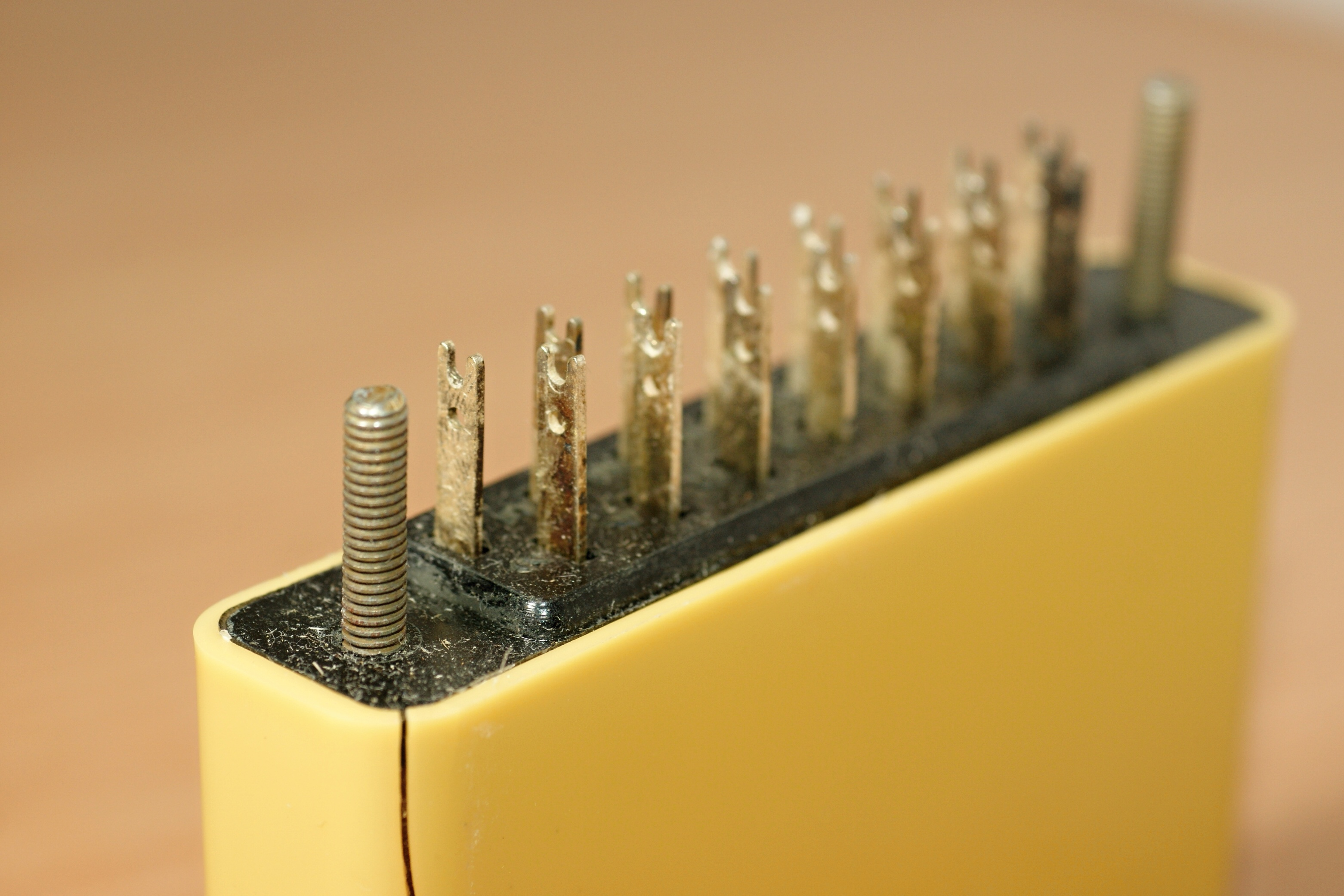

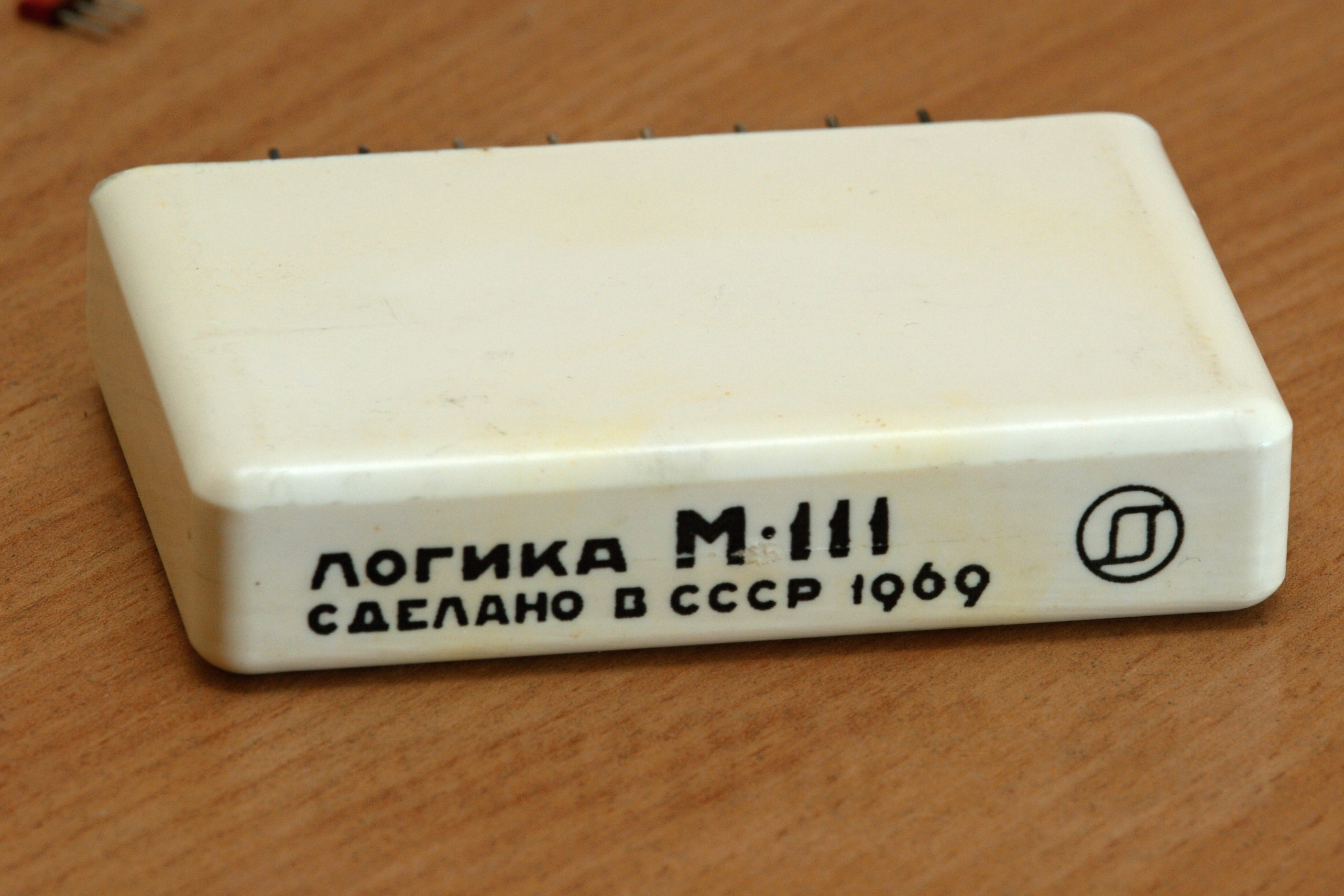

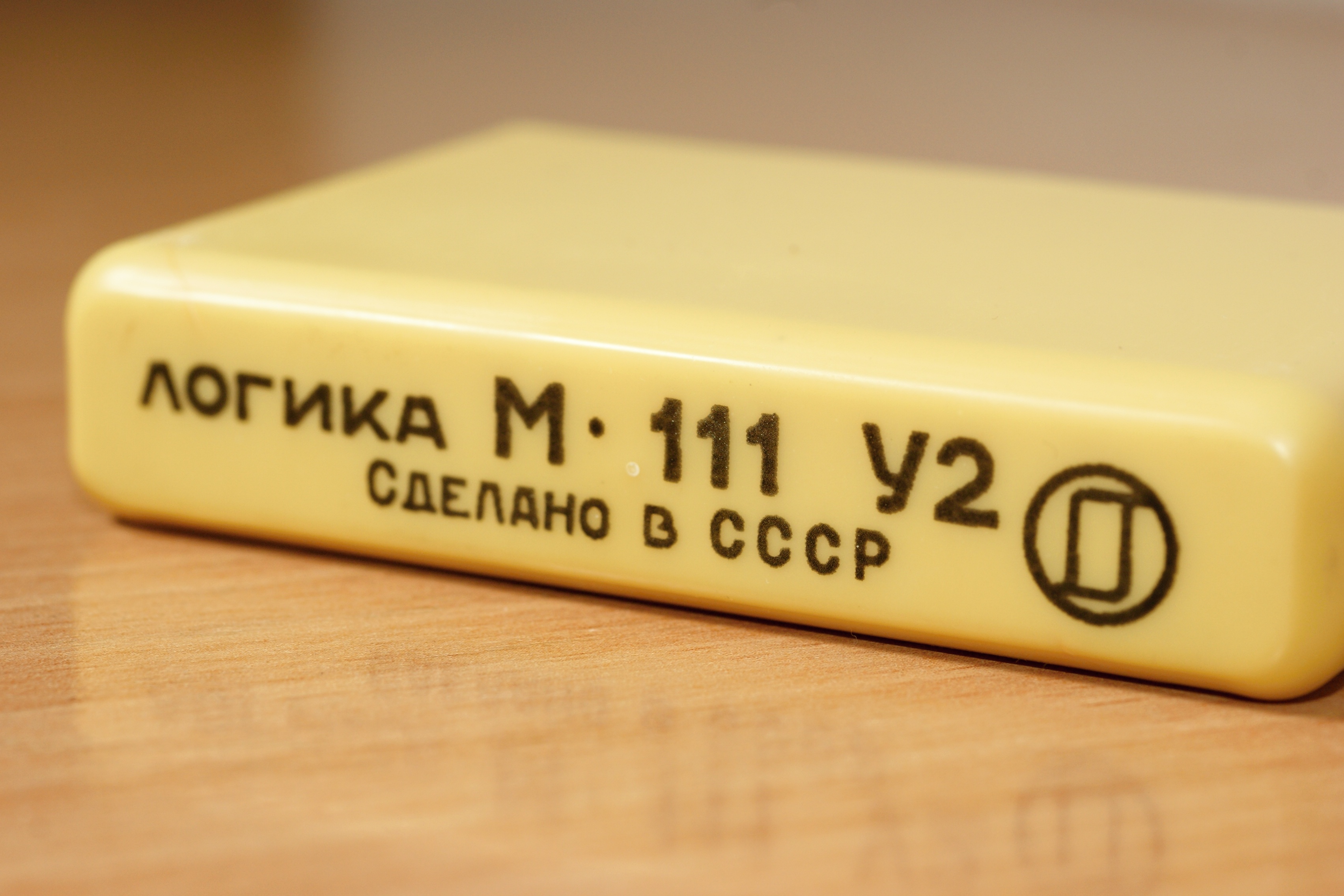

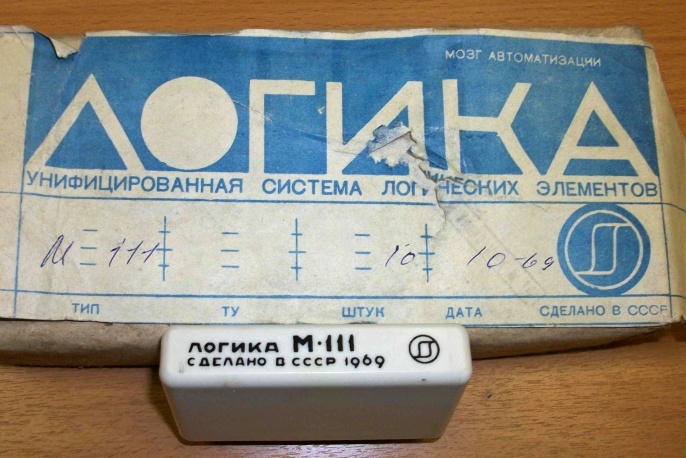

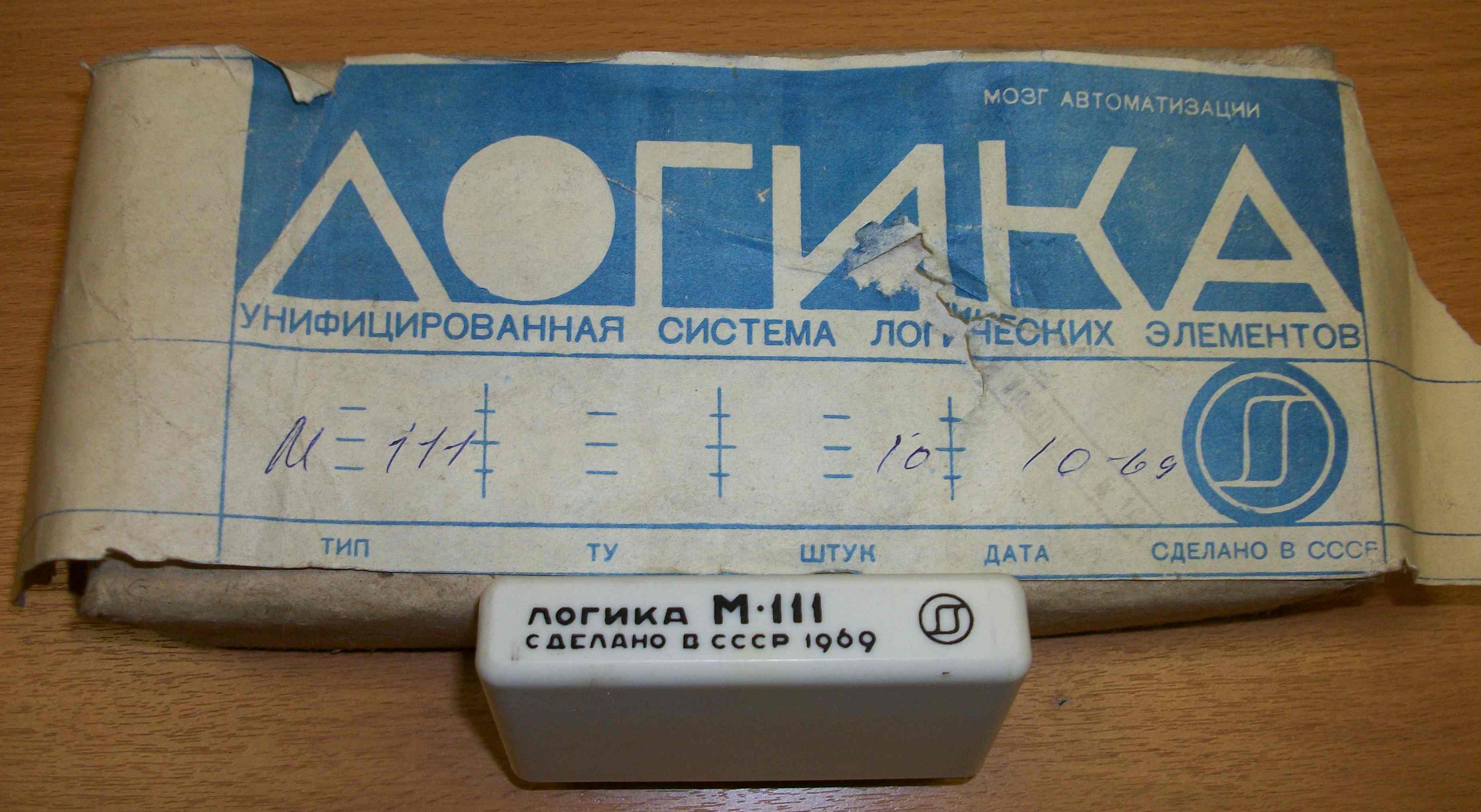

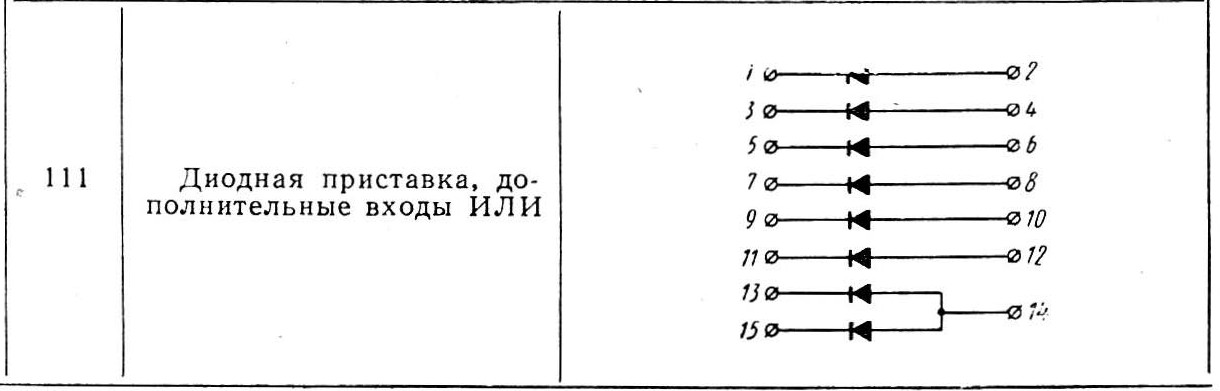

Логика М-111 - два диодных моста; старое название ЭЛМ-П8

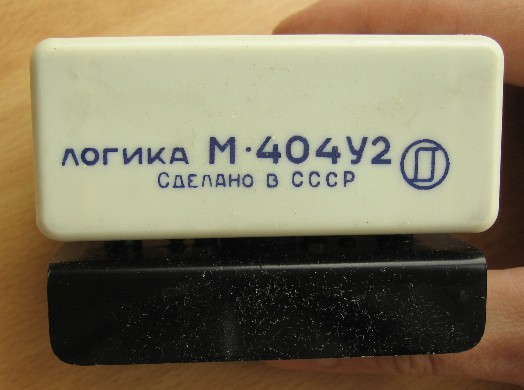

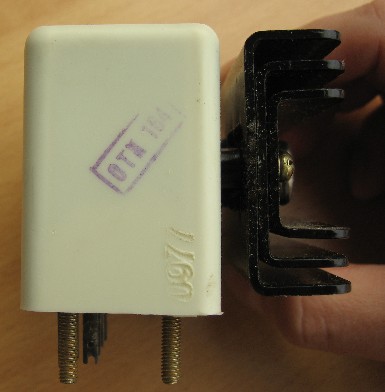

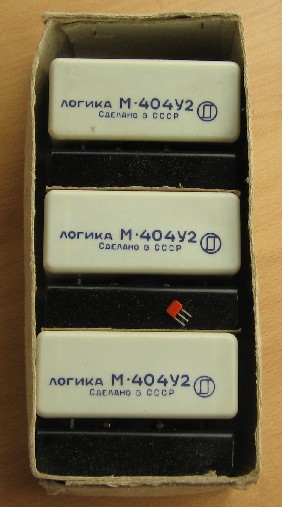

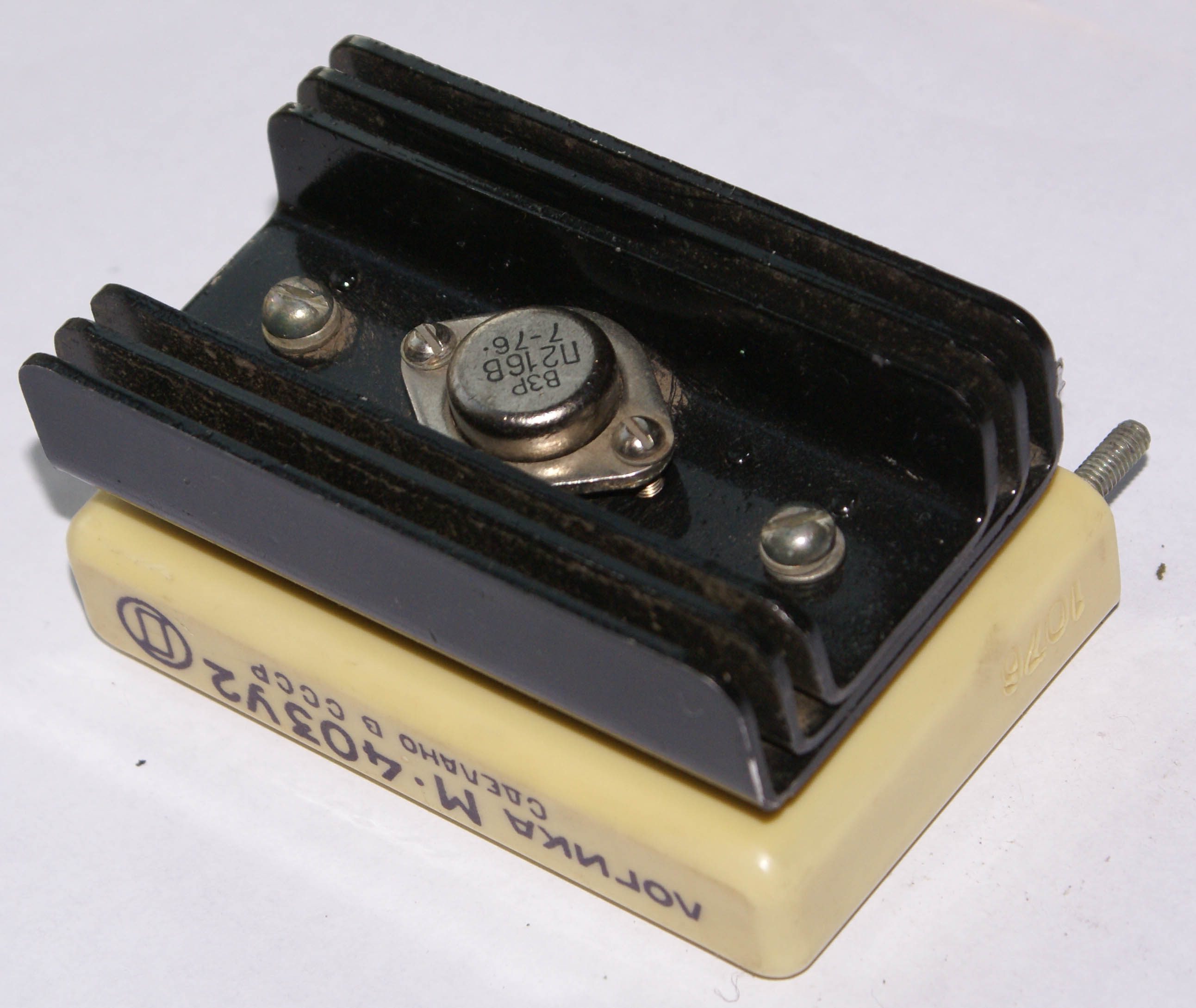

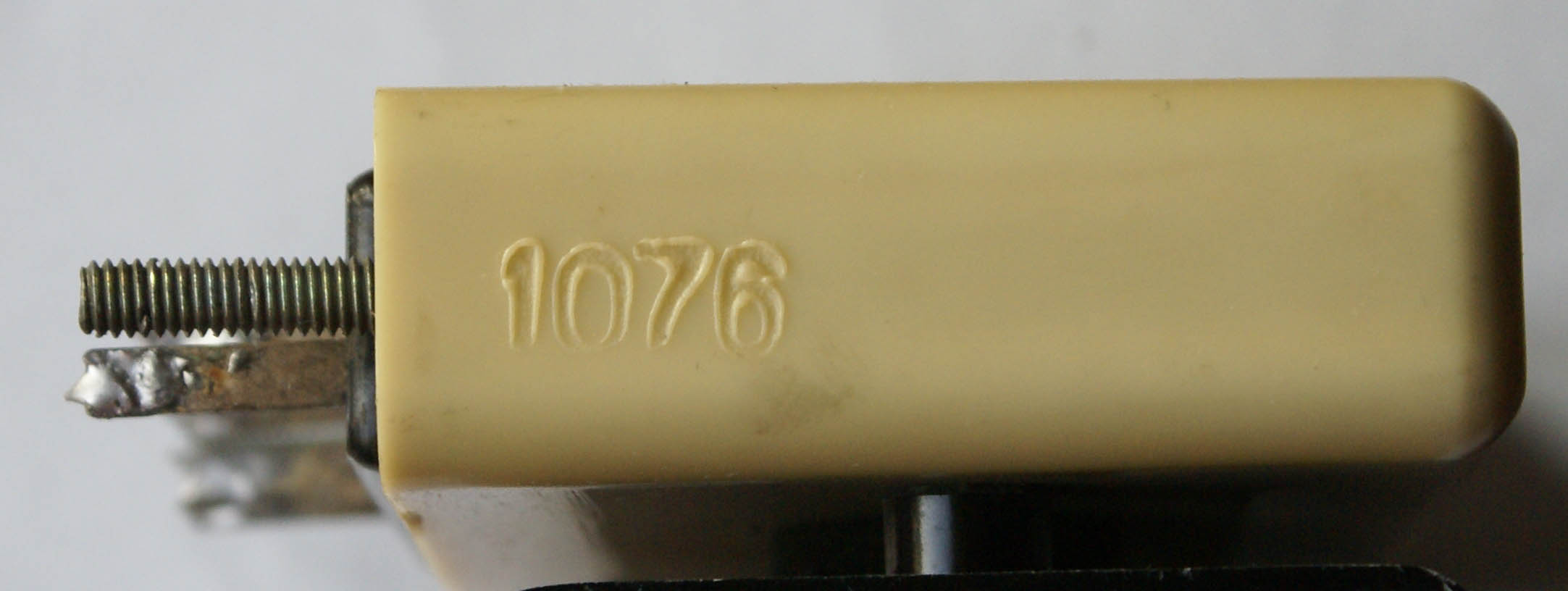

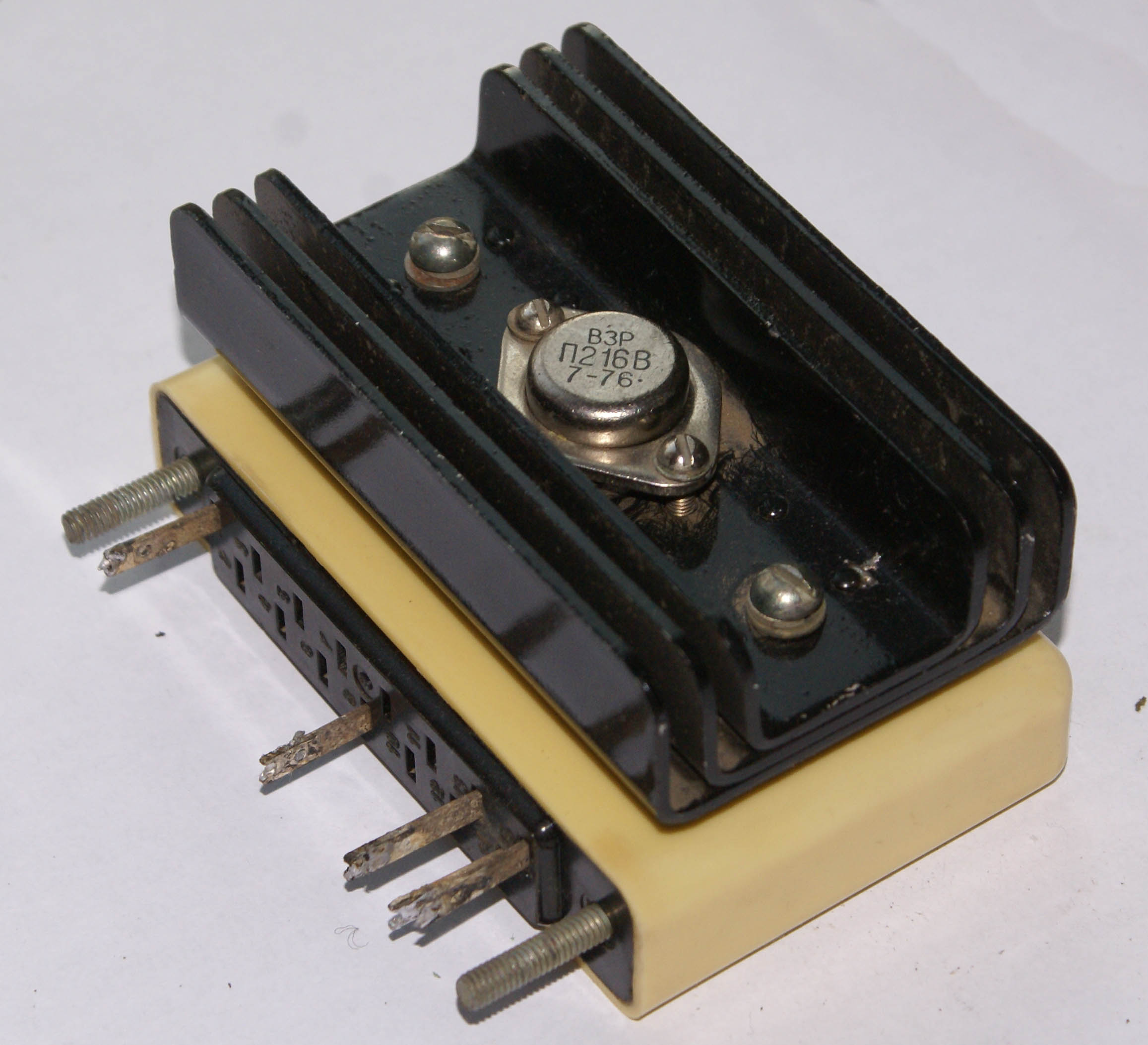

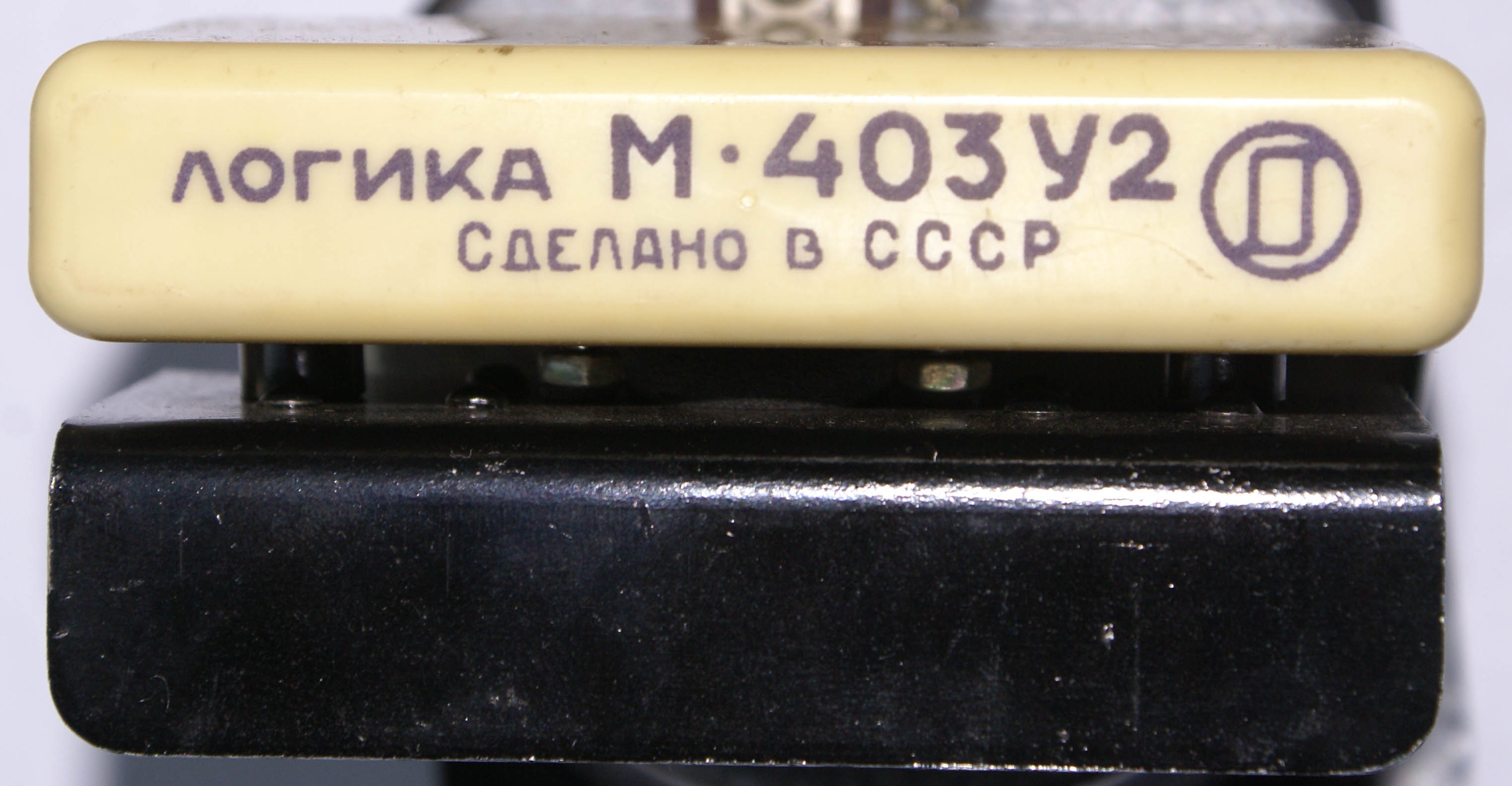

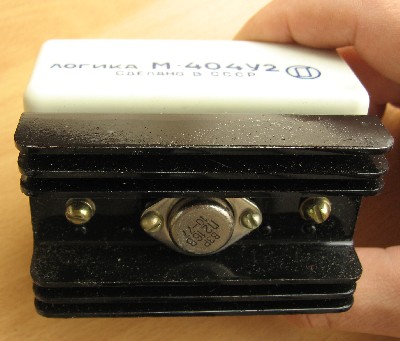

Логика М-403 и М-404 - выходные усилители, мощность нагрузки до 25 и 90 Вт;
старое название ВУП-2, ВУП-3.
Типовые нагрузки для них:
М-403 - реле РЭ-500, РЭ-100; контакторы КПД-100 (нулевой габарит); муфты ЭМ-12, ЭМ-22, ЭМ-32, ЭМ-42
М-404 - контакторы КПД-100 (1, 2 и 3-й габариты), КПВ-500 (2—4-й габариты),
КПВ-600 (2—4-й габариты); муфты ЭМ-52.
 |
 |
(фото Алексея Абызова)
(фото Алексея Абызова)
(фото Алексея Абызова)
(фото Алексея Абызова)
Источники:
1. Аранович Б.И., Шамрай Б.В. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1965.
2. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
3. Писарев А.Л. и др. Выходные устройства бесконтактных систем
автоматики. М., "Энергия", 1969 (Б-ка по автоматике. Вып. 360).
4. Верхопятницкий П.Д. Конструирование
судовой автоматики на микромодулях. Л., "Судостроение", 1971.
