Еще более редкая "Логика"! Это бесконтактные магнитные
реле с напряжением питания 24 В частотой 400 Гц;
в качестве логических элементов в них используются сравнительно мощные
магнитные усилители.

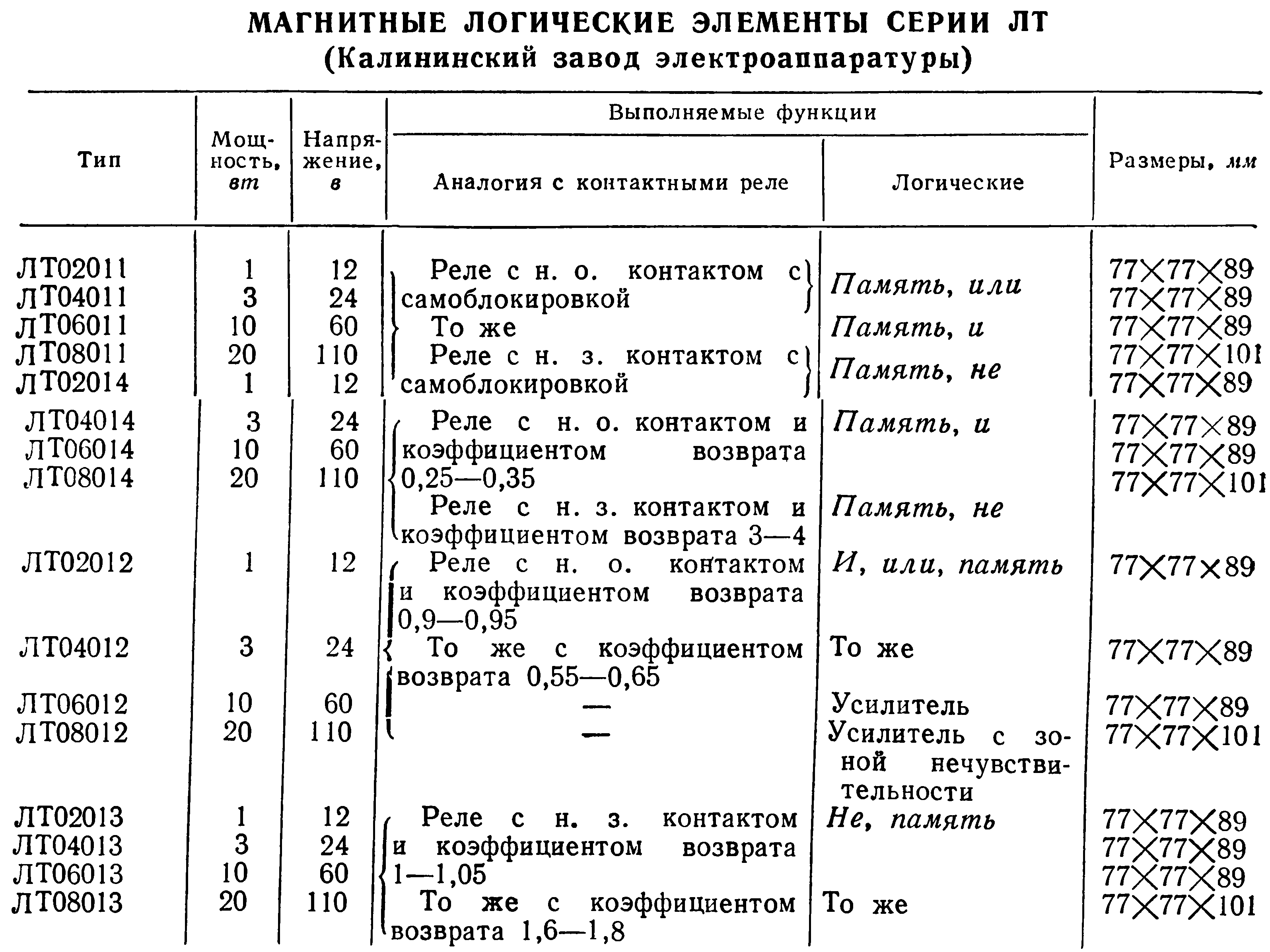

Первоначальное название, до 1969 года - серия ЛТ (элементы (Л)огические (Т)ороидальные),
УТ и ТЛ.
Но по ней данных маловато...
Вход и выход у элементов MP электрически между собой не связаны. Входные сигналы подаются на отдельные, не связанные между собой обмотки управления, допускающие достаточно высокие потенциалы относительно земли. Некоторые типы элементов MP обладают долговременной памятью.
Характер выходного сигнала - двухполупериодный 400 Гц; напряжение "1" на выходе логического элемента при напряжении питания 24 В и номинальной нагрузке - 14 В (в более мощных элементах серии применяются напряжения питания 60 и 110 В); максимальное напряжение "0" на выходе логического элемента - 0,5 В; мощность на выходе логического элемента - от 3 до 20 Вт.
Производитель - Калининский (затем Тверской) завод электроаппаратуры, ныне "Элтор".
Залезть внутрь - оч-чень любопытно, но страшновато... Корпус от времени пересох и защелки не ослабляются, а они у меня в единственных экземплярах, не хочется ломать.

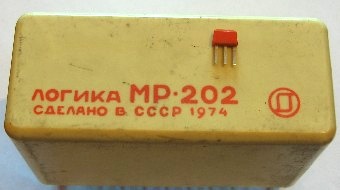

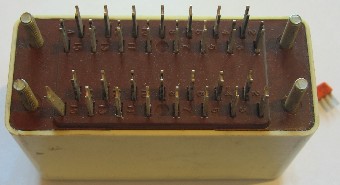

С помощью элемента МР-202 можно
реализовать функции И, ИЛИ, И+НЕ, ИЛИ+НЕ и
другие комбинированные функции, усилитель,
усилитель с зоной нечувствительности;
мощность 3 Вт, напряжение 16,5 В.

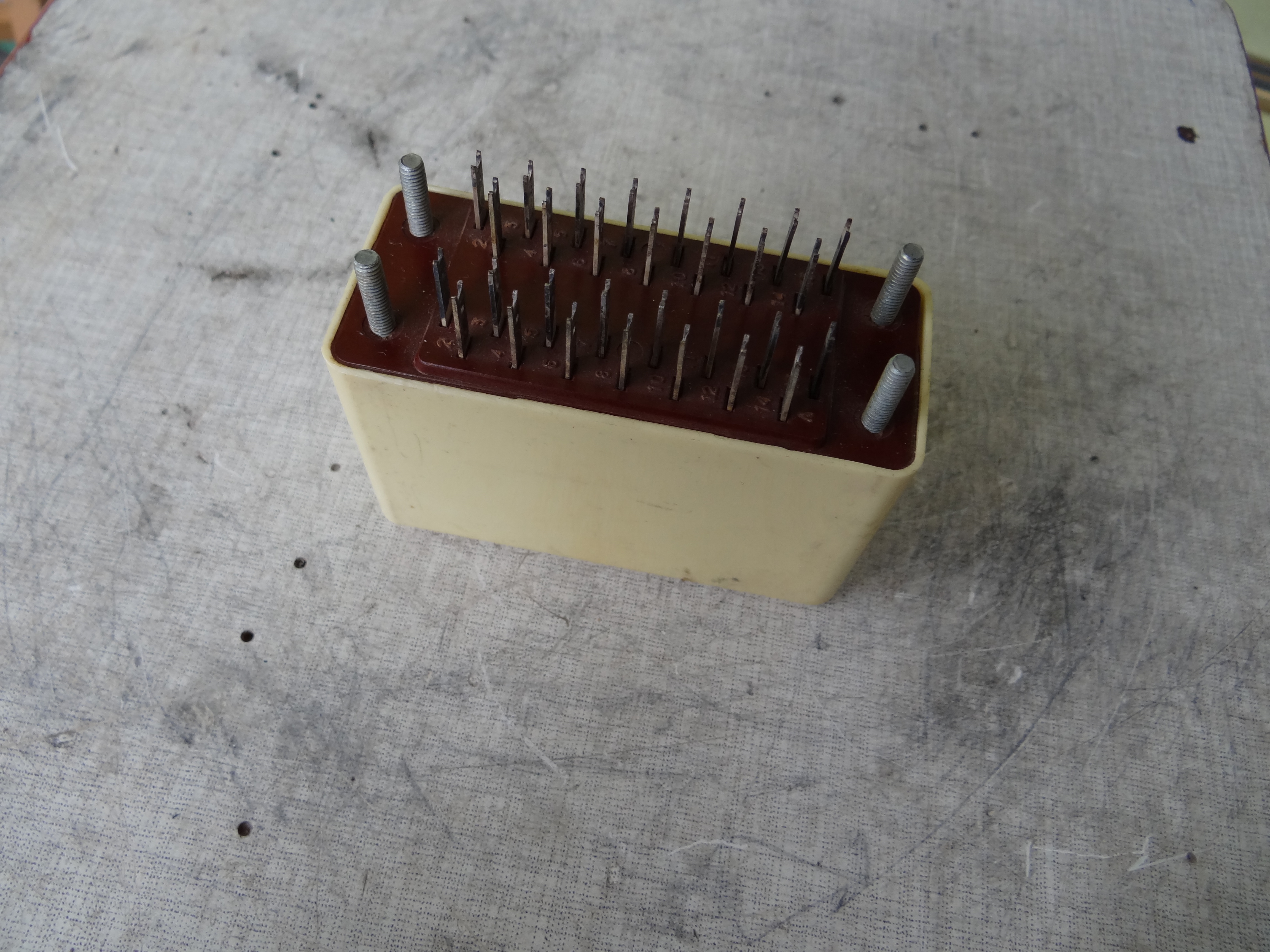

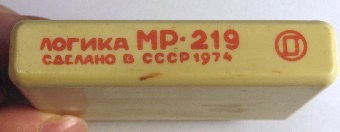

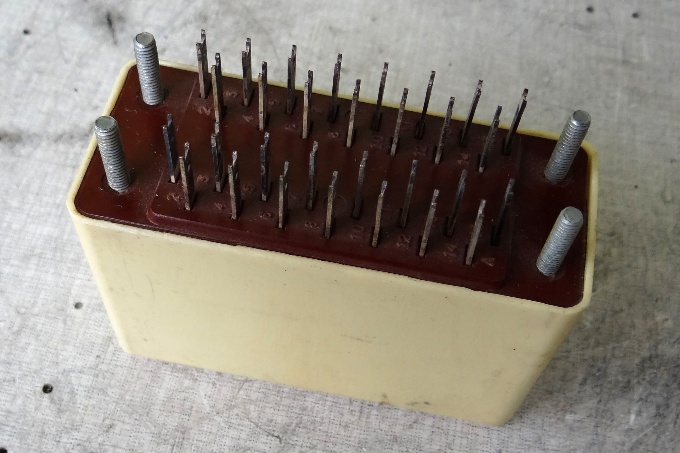

Элемент МР-219, скорее всего,
резисторная приставка.

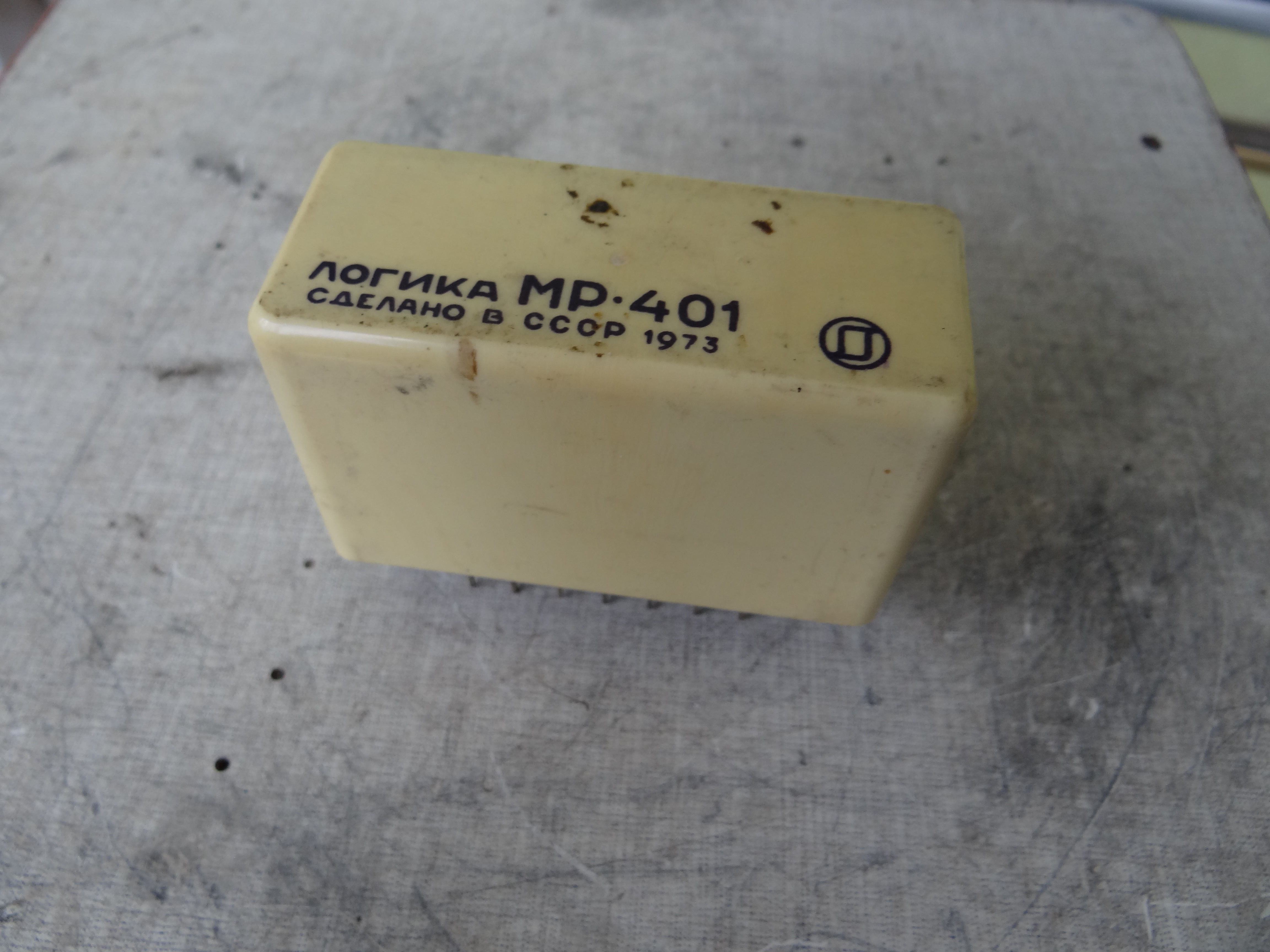

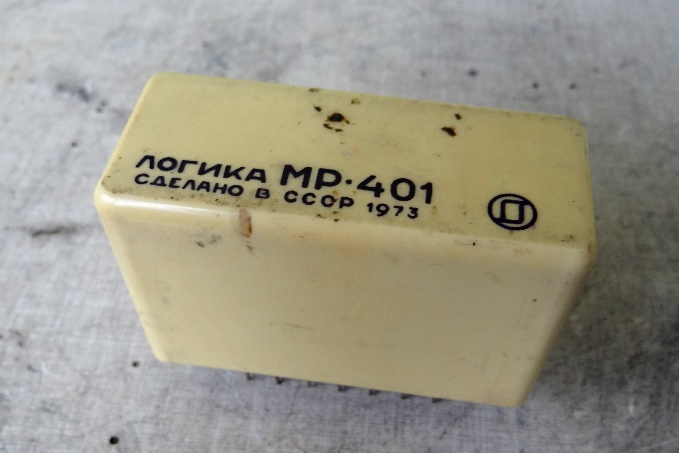

Элемент МР-401 - магнитный усилитель с
выходом на постоянном токе; мощность до 3 Вт,
напряжение 16,5 В;
включает в себя две независимые схемы.
Заводской паспорт
на него.
(фото от Дмитрия)
(фото от Дмитрия)
По старой системе обозначений, элементы МР-202 назывались ЛТ-04-12, МР-219 отсутствовал, МР-401 назывался УТ-04.
Логические элементы серии ЛТ имеют ряд особенностей перед другими
типами логических элементов; наличие нескольких электрически не связанных входов;
значительная мощность, что позволяет в ряде случаев исключить из логических схем
промежуточную преобразующую и усилительную аппаратуру; возможность выполнения одним
элементом сложных логических функций.

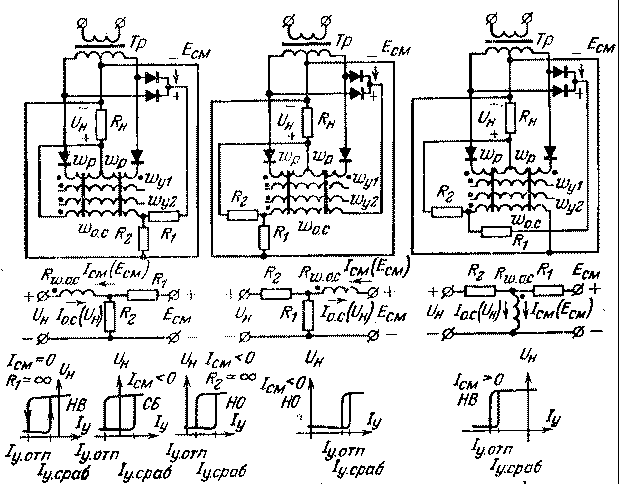

Они состоит из тороидальной катушки усилителя, двух-трех сопротивлений, двух-четырех кремниевых
выпрямителей и выполнены по схемам:
Логические элементы имеют четыре обмотки управления и выполняют разнообразные функции. В зависимости от номинальной мощности могут управлять одновременно 10-50 другими элементами (входными обмотками) или различными реле, электромагнитными муфтами, контакторами.
Бесконтактные магнитные реле с одинаковой выходной мощностью питаются обычно
от одного трансформатора (сo средней точкой) и общего источника
напряжения смещения Есм. Реле позволяют в широких пределах регулировать ток
переключения, коэффициент возврата, токи срабатывания и отпускания и
осуществлять разные режимы работы (НО, МБ или самоблокировку). Собственное
время tсраб и tотп порядка (3-10) Т, или 0,007-0,025 с, при ka = 1,2-1,4.
Реле широко используются как промежуточные аппараты устройств промышленной
автоматики. К примеру, элемент МР-401 применялся в качестве усилителя в системах
автоматического регулирования тиристорных электроприводов КТЭ I поколения
запорожского завода и ПТТ саранского завода.
Источники:
1. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
2. Писарев А.Л. и др. Выходные устройства бесконтактных систем
автоматики. М., "Энергия", 1969 (Б-ка по автоматике. Вып. 360).
3. Верхопятницкий П.Д. Конструирование
судовой автоматики на микромодулях. Л., "Судостроение", 1971.
4. Алексеев А. П., Кудряшов Г. Ф., Чекменев Е. Е. Дизельные и карбюраторные электроагрегаты и станции.
Справочник. Под ред. В. А. Андрейкова М., «Машиностроение», 1973.
