ЛП-6

ЛП-6 - (Л)огический (П)ереключатель, (6)-ая разработка.

Трохотрон кольцевого типа, для перерасчёта импульсов. Имеет внутренние сопротивления и кольцевые лопатки. Выводов электродов 26, максимальная частота пересчета 6 МГц.

Данные из отраслевого каталога и заводские паспорта на него, версия 1 и версия 2.

Согласно второй, он мог быть и без встроенных резисторов. Интересно, что при этом максимальная частота пересчёта у него задается как не менее 3,5 МГц, в то время как у основного варианта - 6-8 МГц. Не знаю, связано ли это именно с резисторами, или просто паспорт от раннего образца, а потом их доработали с улучшением параметров.

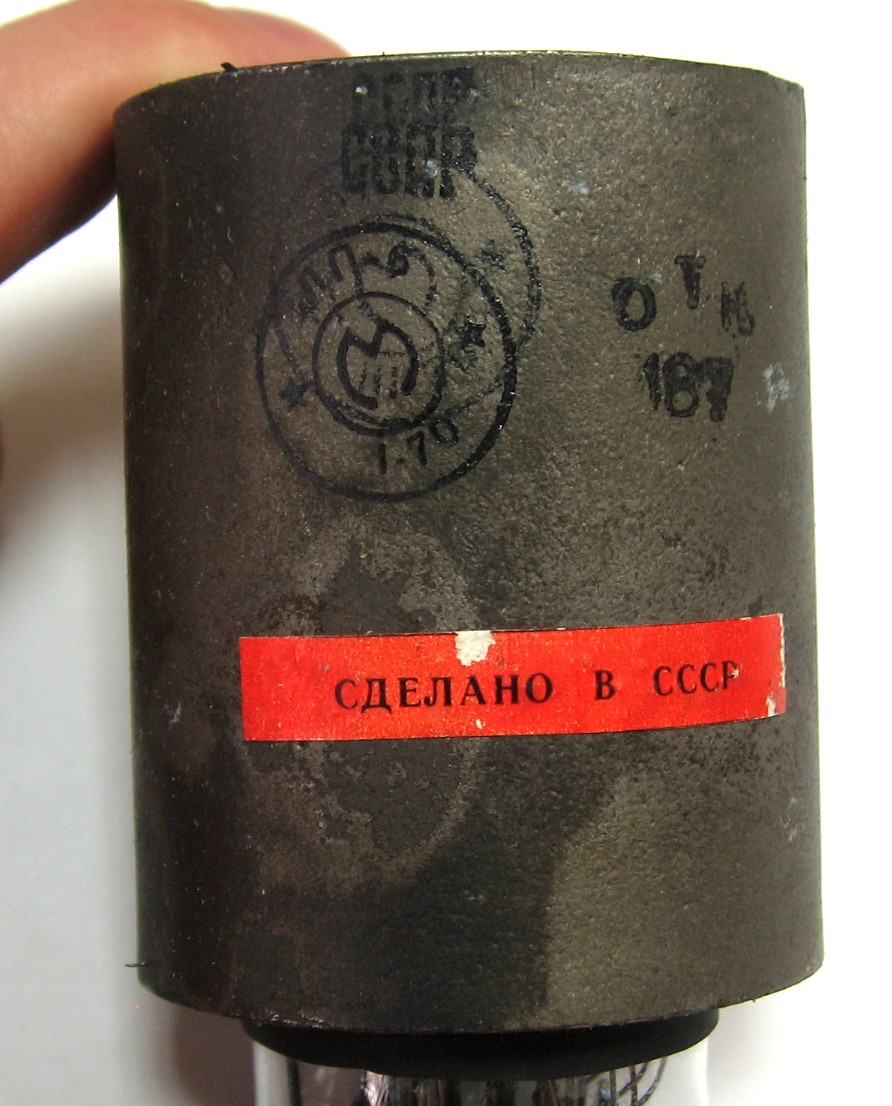

Производитель - Московский электроламповый завод.

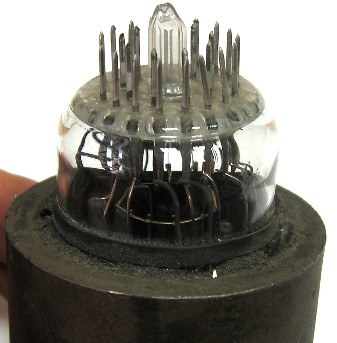

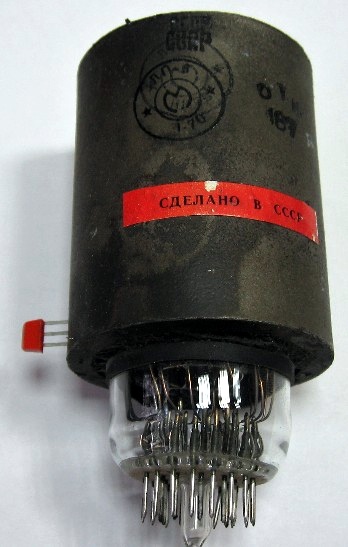

Работа трохотронов возможна лишь при наличии внешнего магнитного поля определенной конфигурации. Вот эта серая "оболочка" лампы и является магнитной системой. Причем весьма мощной; обратите внимание на транзистор КТ315, он висит на кончиках выводов - силы магнита хватает для удержания его в таком положении.

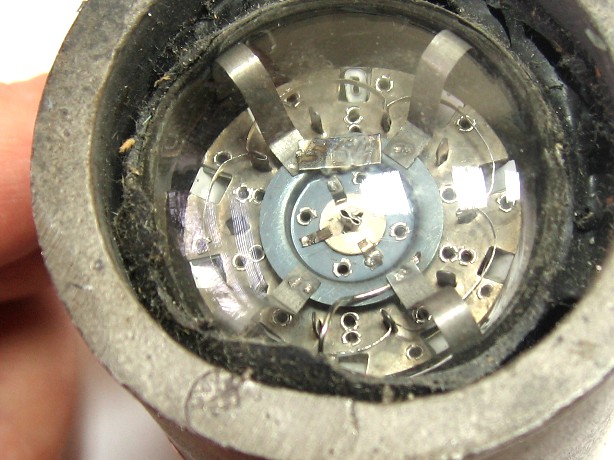

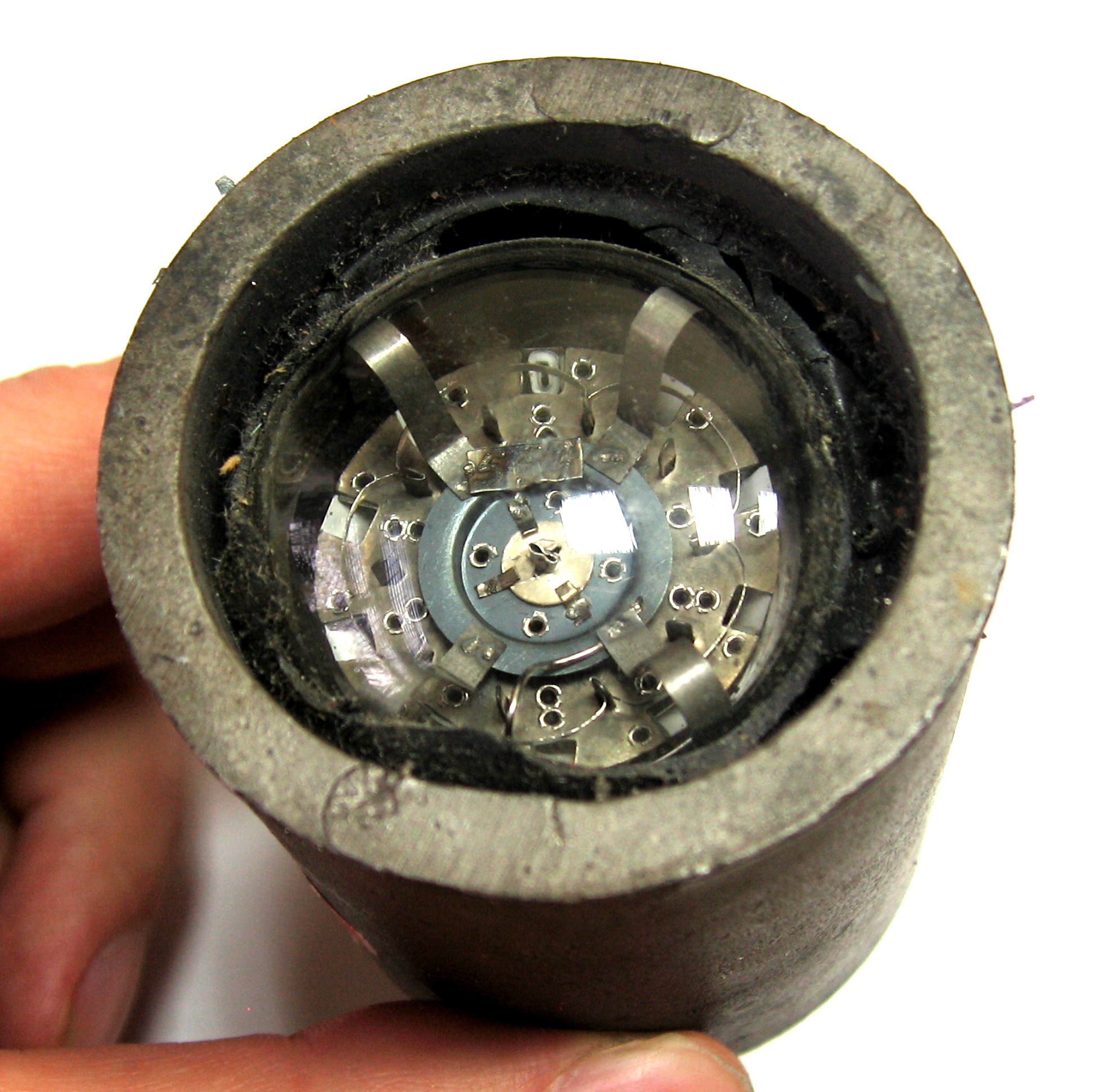

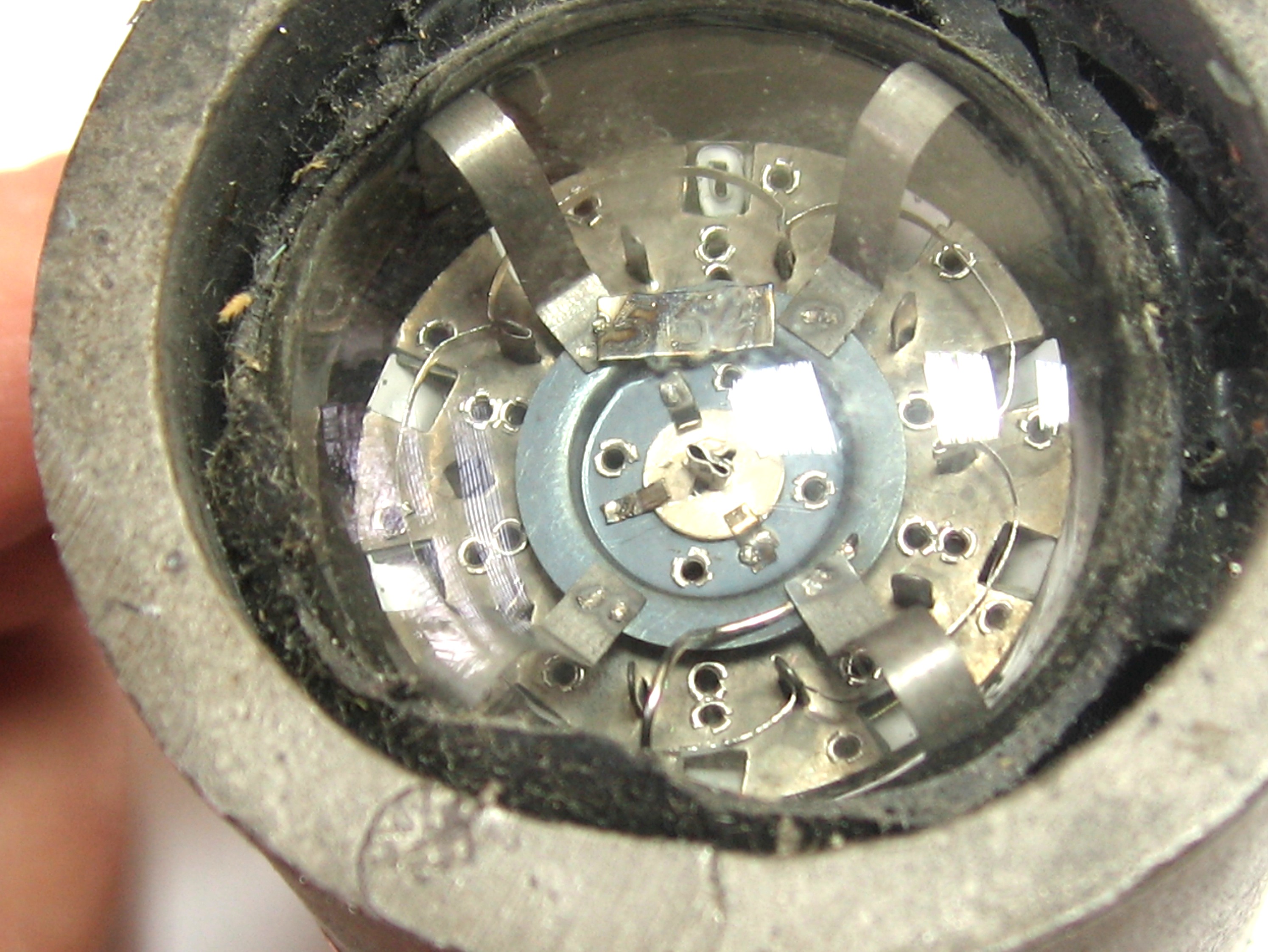

Вытащить лампу из этого магнита я побоялся. То ли за годы хранения она присохла к нему, то ли изначально была приклеена, но в результате риск раздавить колбу слишком велик...

трохотрон ЛП-6
трохотрон ЛП-6 трохотрон ЛП-6

трохотрон ЛП-6

трохотрон ЛП-6

трохотрон ЛП-6

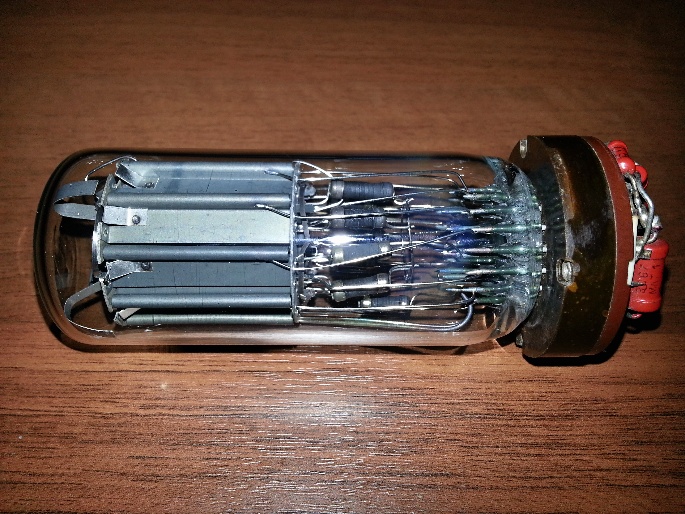

(фото с форума "Портативного ретрорадио")
