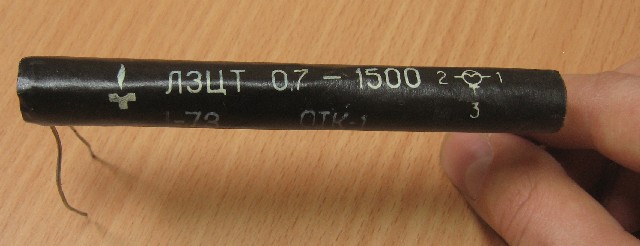

Спиральная ультразвуковая линия задержки, вполне солидного размера.
(Л)иния (З)адержки (Ц)ветного (Т)елевидения; время задержки 0,7 мкс; волновое сопротивление 1500 Ом. Справочные данные на неё.
Производители - армянские заводы "Резистор" (Эчмиадзин) и "Кечарк" (Раздан) и некто пока неопознанный.

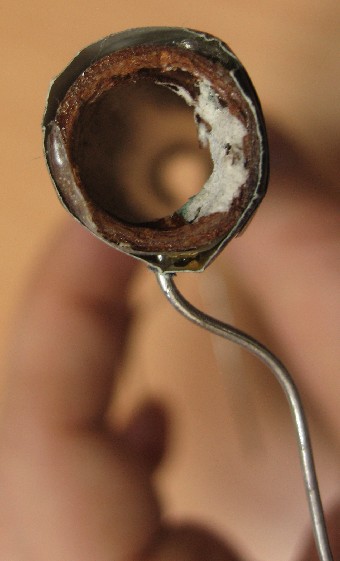

В общем, необычная штука... производит впечатление полукустарной -
картонная основа, сверху оклеена простой бумагой...
Что характерно, гарантируемая "эксплуатация линий задержки в составе
приёмника цветного телевидения" - всего 1 год.
 |
 |
Использовалась, понятное дело, в цветных телевизорах. Ранних, ламповых, УЛПЦТ-59-II.

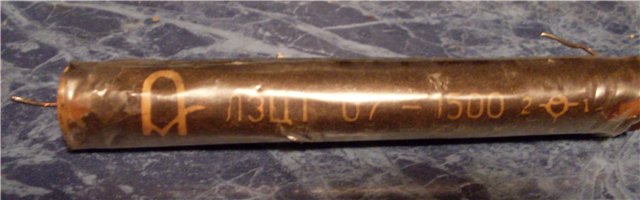

(фото с форума "Портативное
ретрорадио")

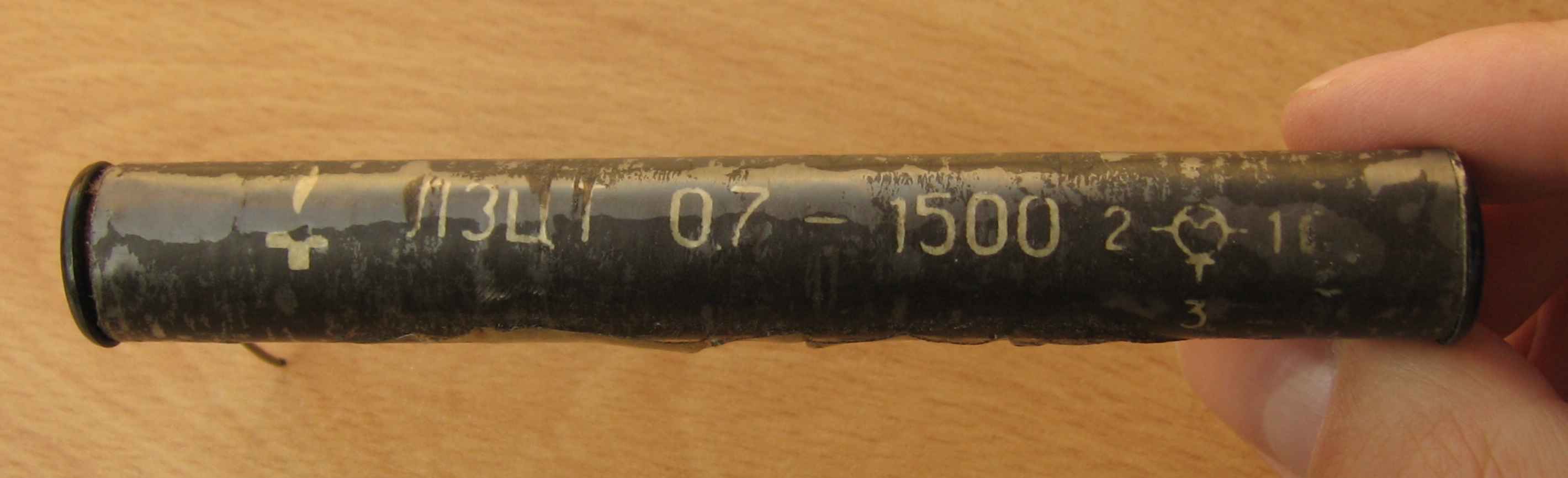

(фото с форума "Портативное
ретрорадио")

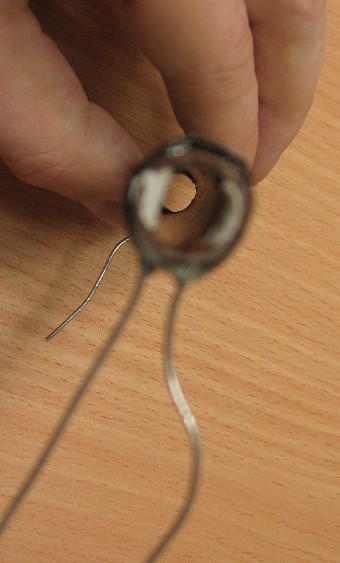

(фото с форума "Портативное
ретрорадио")

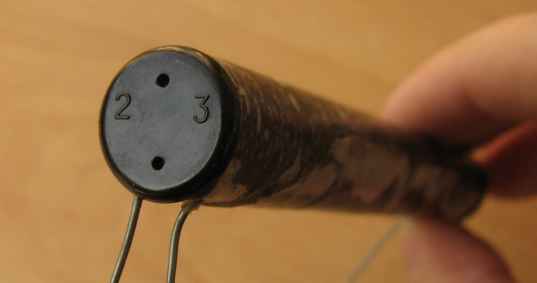

А вот экземпляр такой линии более солидного исполнения. Оклеена плёнкой, торцы закрыты пластиковыми пробками:
(фото с форума "Портативное
ретрорадио")
Источники:
1. Ельяшкевич С. А. Отыскание неисправностей и
настройка цветных телевизоров. Изд. 2-е, перераб. и доп. М., "Энергия", 1976 (Массовая радиобиблиотека. Вып. 911).
2. Волгов В.А. Детали и узлы радиоэлектронной
аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
