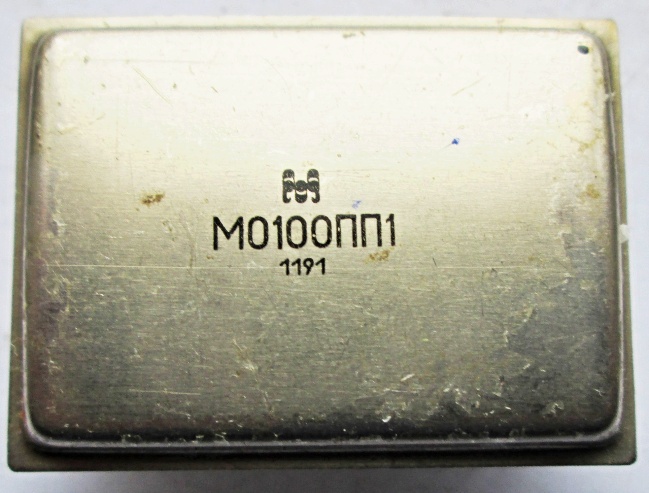

М0100ПП1

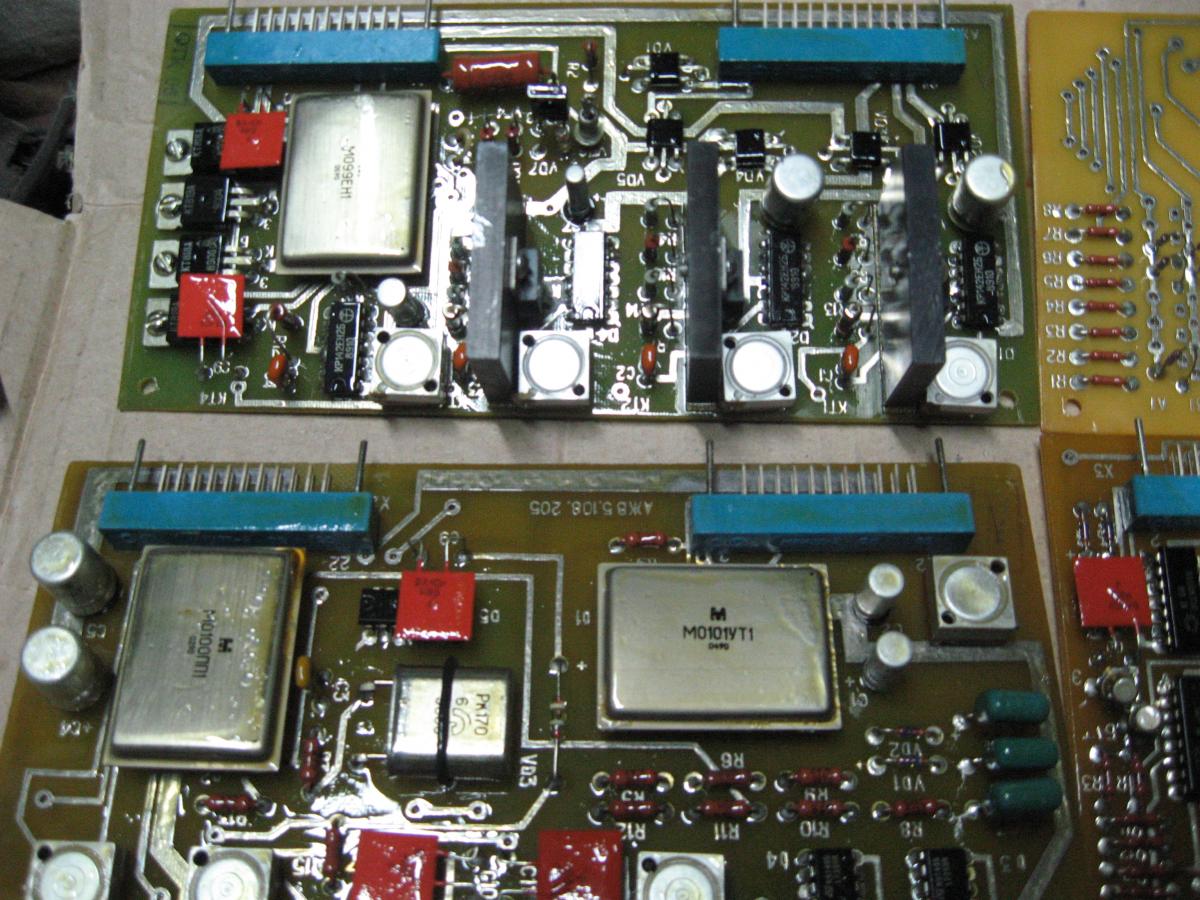

(фото с форума "Портативное ретрорадио")

Микросборка М0100ПП1 представляет собой преобразователь напряжение-частота, входящий в состав комплекта гибридных микросборок для обработки сигналов мостовых тензорезисторных датчиков. Применялась она в электронных весах.

Производитель - "Техноприбор", г.Могилев (Беларусь).

Технические характеристики

Частота генерируемых импульсов от 0 до 100 кГц
Напряжения питания +15В; -5В; -12 В
Потребляемая мощность 900 мВт
Крутизна преобразования 8±0,16 кГц/В

Схема построена на 159НТ1, 140УД6, ЛА3 (2 шт), ТМ2, К551УД1 и 153УД2

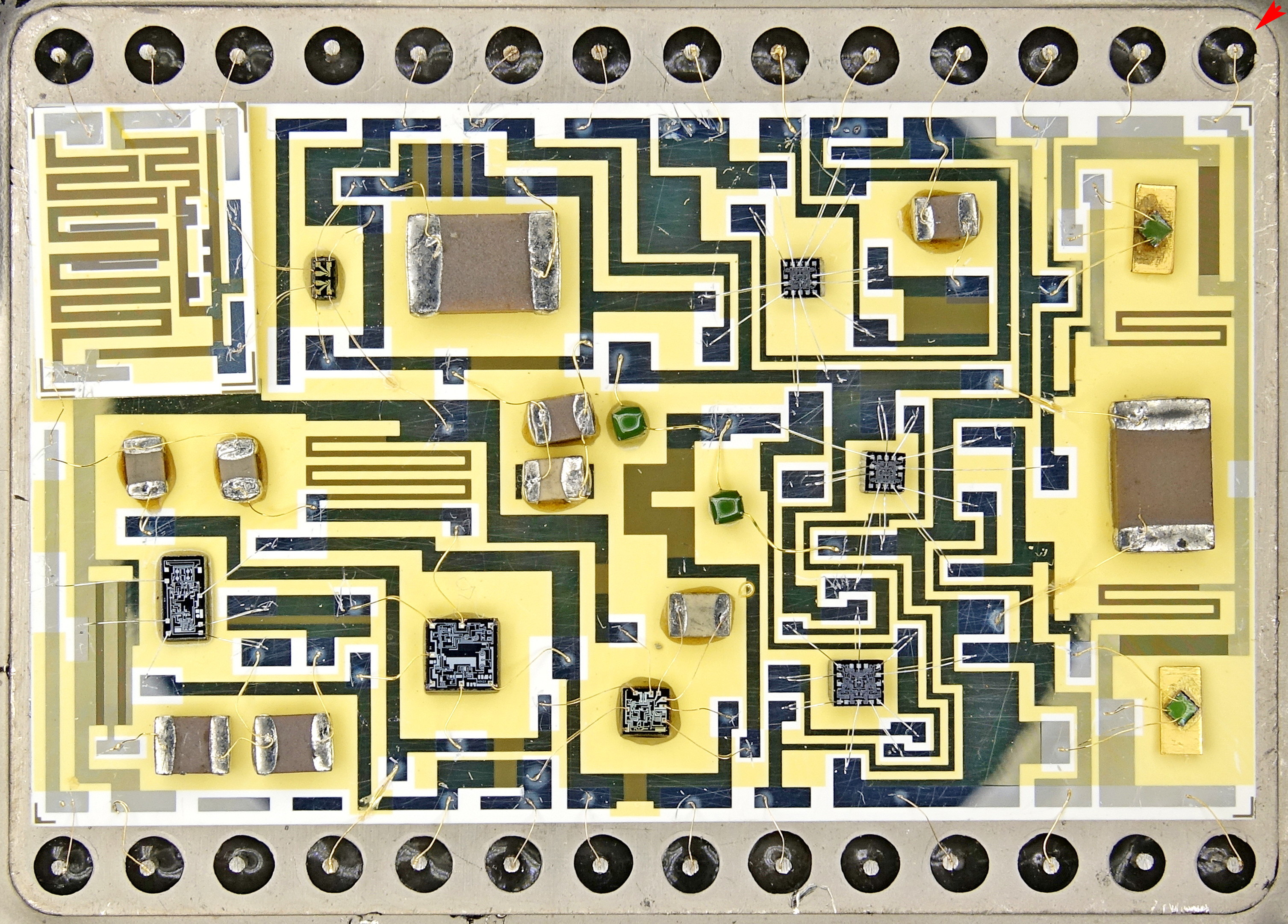

микросборка М0100ПП1
(фото от L-C)
