М016УТ1

Микросборка М016УТ1 предназначена для усиления сигналов постоянного тока низкого уровня и применяется в качестве МДМ канала измерительных усилителей в устройствах контроля и регистрации.

Производители - ЗЭИМ (ОАО "Завод Электроники и Механики"), г.Чебоксары и опытный завод УСПО "Электронприбор" (он же опытный завод Ярославского Проектно-технологического и научно-исследовательского института). А разработчиком её была, предположительно, питерская "Светлана".

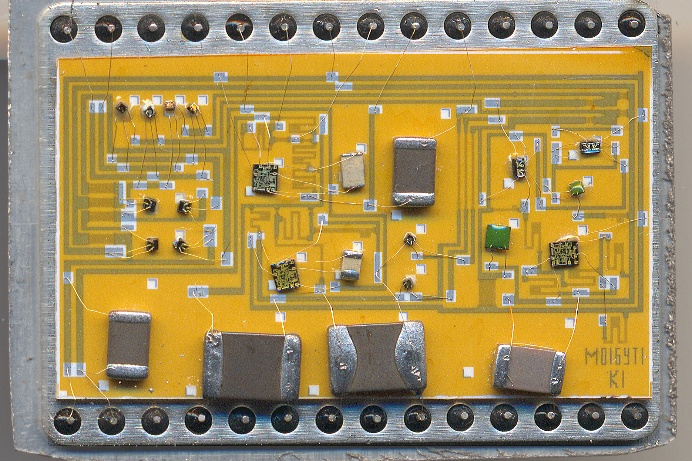

Пассивная часть микросборки изготавливается на ситалловой подложке по тонкопленочной технологии с использованием методов вакуумного напыления и прецизионной фотолитографии. В качестве навесных элементов используются бескорпусные транзисторы, микросхемы, конденсаторы.

Микросборка применялась в промышленном и измерительном оборудовании, в частности в измерительном усилителе постоянного тока Ф8024 (Ф8024М/2 - усилитель, предназначенный для линейного усиления двухполярного напряжения постоянного тока до уровня унифицированного сигнала; применяется в быстродействующих измерительных приборах и системах комплексной автоматизации в металлургической, нефтяной, газовой, химической и других отраслях промышленности).


(информация с форума Портативное ретрорадио)

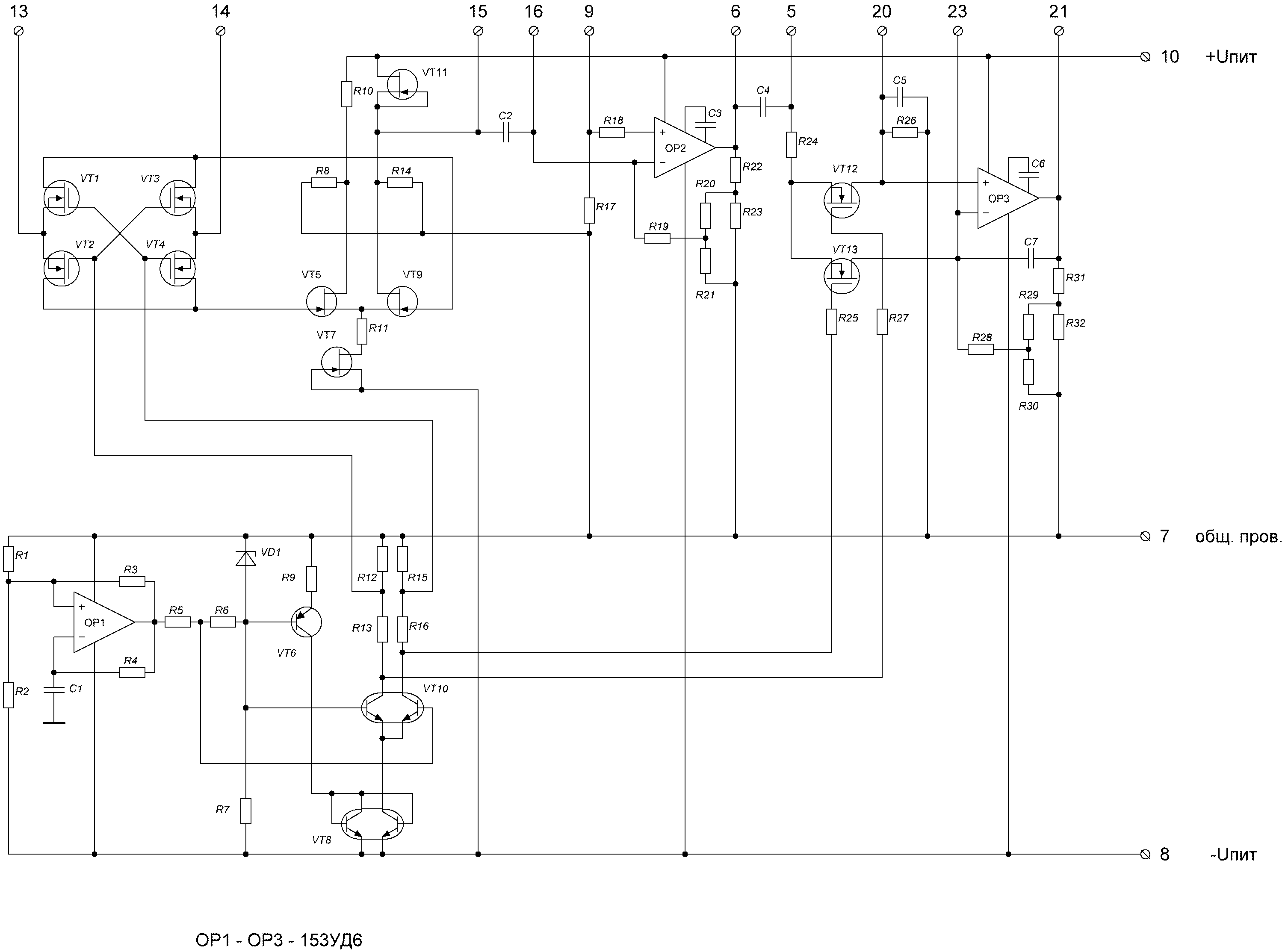

Электрические параметры

Напряжение питания 15 В +10%
Ток потребления от каждого источника питания не более 15 мА
Входной ток:
   при температуре 20+2°С - 1 нА
   при температуре 70+3°С - 10 нА
Коэффициент усиления не менее 3x105
Напряжение смещения не более 20 мкВ
Температурный коэффициент напряжения смещения не более 0,5 мкВ/°С
Номинальное значение выходного тока +5 мА
Максимальное выходное напряжение +10 В
Диапазон входных сигналов +100 В
Эффективное значение выходного напряжения пульсаций 5 мВ

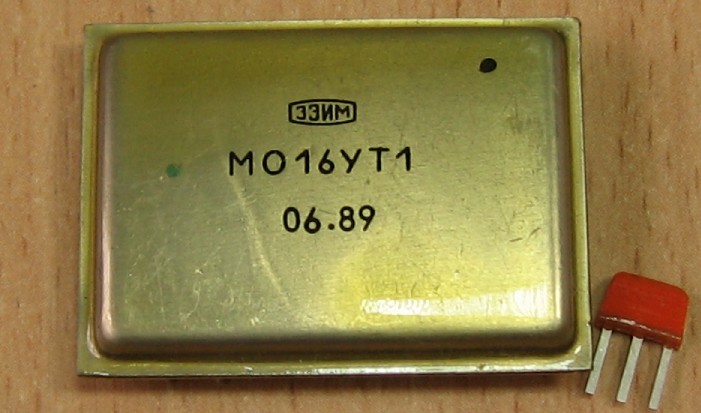

(фото Александра Назаренко)

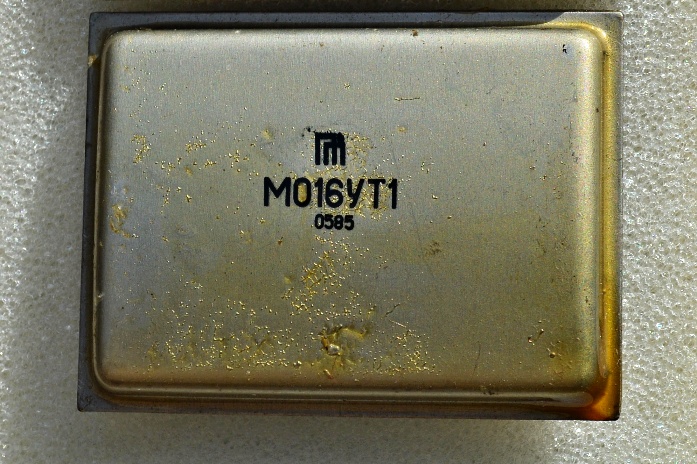

(фото с форума "Портативного ретрорадио")
