М024НР1

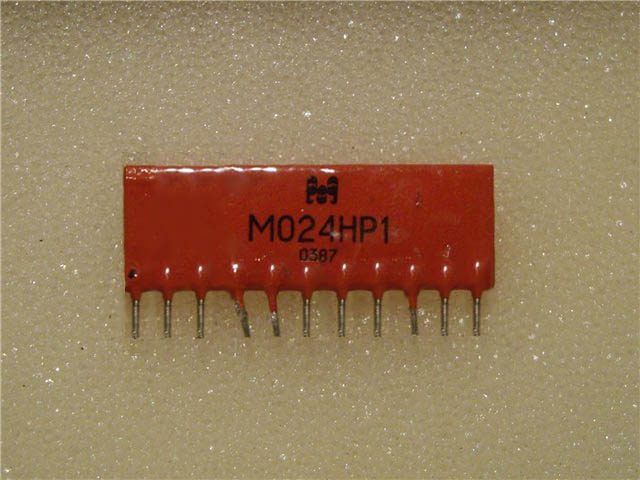

(фото с форума Портативное ретрорадио)

Тонкопленочная резисторная матрица. Применялась в комбинированном измерительном приборе Ц4317.

Производитель - "Техноприбор", г.Могилев (Беларусь).

Технические характеристики

Номинальное сопротивление резисторов
R1 = 101 Ом + 0,5%
R2 = 64 Ом + 0,3%
R3 = 90 Ом + 0,3%
R4 = 323 Ом + 0,3%
R5 = 180 Ом + 0,3%
R6 = 1920 Ом + 0,5%
R7 = 540 Ом + 0,3%
R8 = 9230 Ом + 0,5%
R9 = 900 Ом + 0,3%
R10 = 1800 Ом + 0,3%
Сопротивление изоляции - 2 ГОм ТКС резисторов - 1х10-4 1/°С Номинальная мощность рассеяния
R1 - 5 мВт
R2 - 5,4 мВт
R3 - 2,25 мВт
R4 - 8 мВт
R5 - 0,18 мВт
R6 - 1 мВт
R7 - 0,54 мВт
R8 - 0,22 мВт
R9 - 9,23 мВт
R10 - 0,1 мВт
Диапазон рабочих температур -30...+60°С Относительная влажность воздуха 98% при температуре +35°С


(фото с форума Портативное ретрорадио)
