М027НР1

Тонкопленочная резисторная матрица. Применялась в комбинированном измерительном приборе Ц4317.

Производитель - "Техноприбор", г.Могилев (Беларусь).

Технические характеристики

Номинальное сопротивление резисторов
R1 = 500 Ом + 0,3%
R2 = 1000 Ом + 0,3%
R3 = 3000 Ом + 0,3%
R4 = 1000 Ом + 0,3%
R5 = 5000 Ом + 0,3%
R6 = 10000 Ом + 0,3%
Сопротивление изоляции - 2 ГОм ТКС резисторов - 1х10-4 1/°С Номинальная мощность рассеяния
R1 - 31 мВт
R2 - 62 мВт
R3 - 125 мВт
R4 - 2,5 мВт
R5 - 12 мВт
R6 - 25 мВт
Диапазон рабочих температур -30...+50°С Относительная влажность воздуха 98% при температуре +35°С

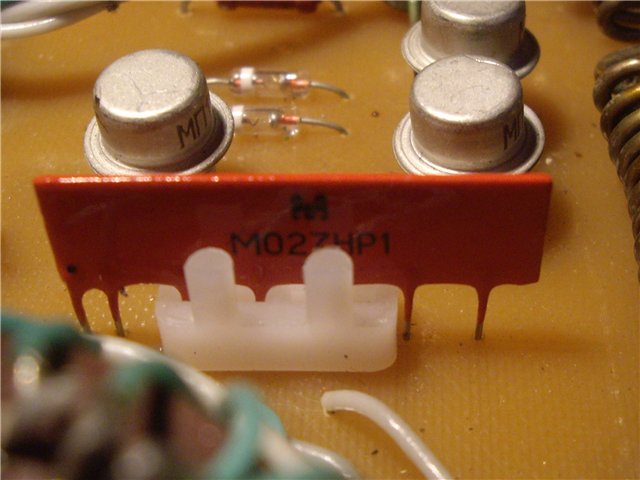

(фото с форума Портативное ретрорадио)

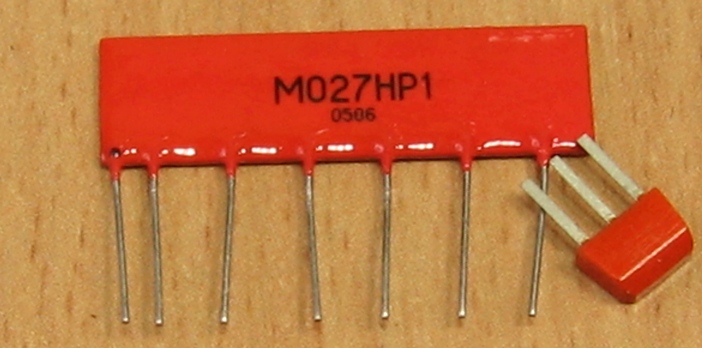

(фото с форума Портативное ретрорадио)
