Назначение М041ХК1 - АЦП с динамической индикацией, с выходом на светодиодные индикаторы, p-канальная технология; предположительно - функциональный аналог 572ПВ2. Стояла в качестве АЦП в цифровом мультиметре Щ4300 (схема от него), видимо, в первых выпусках. В дальнейшем стали ставить КР572ПВ2А, в другом корпусе...
Вот что про неё писали в форуме журнала "Радио" - "...М041ХК1, думаю, аналог ПВ2 (болгарский?)..."
Но про болгарское происхождение - это, конечно, неверно. Разработчик этой микросхемы - питерский "Электронприбор" (тема "Харбей"), а производитель - опытный завод Ярославского Проектно-технологического и научно-исследовательского института. Точнее, в Ярославле их корпусировали...
Необычно название этой микросхемы. Префикс М0... обычно давался гибридным микросборкам. М041ХК1 - пожалуй, единственная известная мне монолитная микросхема этой серии. Кстати, в документации на прибор Щ4300 она названа УТПУМ...
(информация предоставлена Александром Перебаскиным)

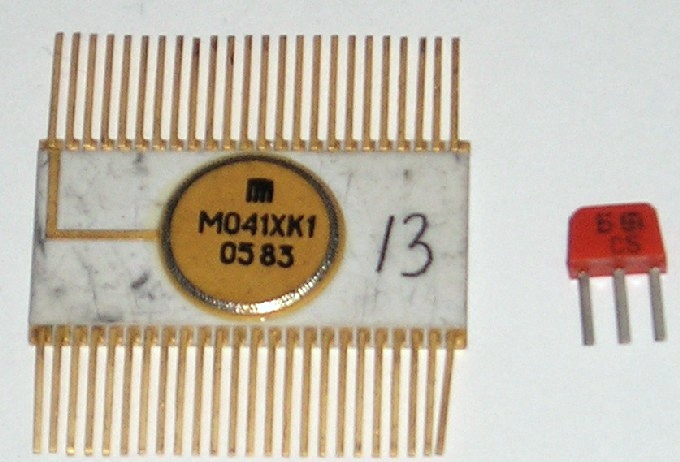

(фото с форума Портативное
ретрорадио)
Любопытный документ, касающийся неё - Анализ надежности микросборок специального применения (МСП), разрабатываемых и выпускаемых ЛПО "Электронприбор".

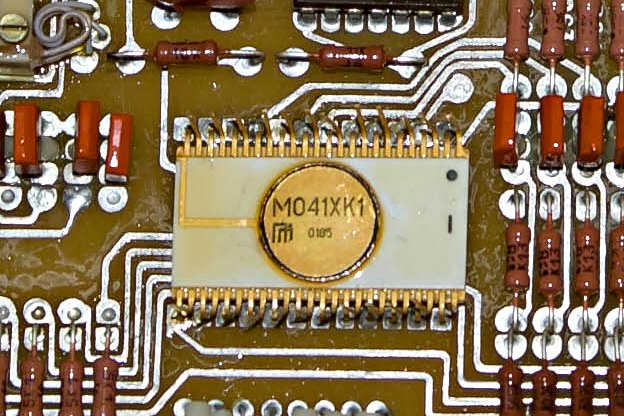

В аппаратуру она монтировалась не самым обычным образом - все нечетные выводы обкусывались:
(фото Le Travailleur)
