Назначение - преобразователь входного аналогового сигнала напряжения постоянного тока в релейный двухпозиционный сигнал; предназначена для замены дискретных элементов в датчиках-реле температуры в промышленных терморегуляторах. Применялась совместно с М050НР1А.
Производители - "Ужгородприбор" и опытный завод Ярославского Проектно-технологического и научно-исследовательского института.

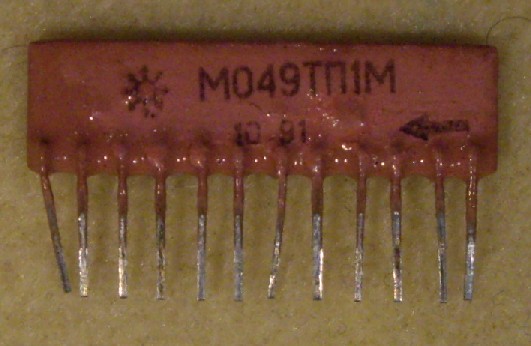

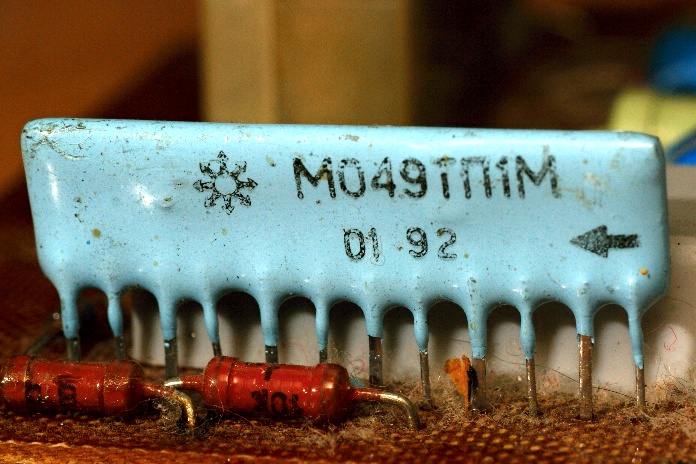

(фото Валерия Грищенко)
Выходной каскад может работать в импульсном (например, для управления
симистором) или релейном (например, для управления электромеханическим реле) режимах.
Технология - гибридная, толстопленочная. Конструкция - герметизация методом обволакивания.
Электрические параметры
 | Напряжение источника питания - 30...55 В |
| Возможно раздельное питание входного (±15 В) и выходного (10...55 В) каскадов |
| Зона возврата (регулируется внешним резистором) - 1...15 В |
| Максимальный постоянный выходной ток - не менее 150 мА |
| Максимальный импульсный выходной ток - не менее 300мА |
| Диапазон рабочих температур -30...+55°С |
| Относительная влажность воздуха 98%, при температуре +35°С |
 |

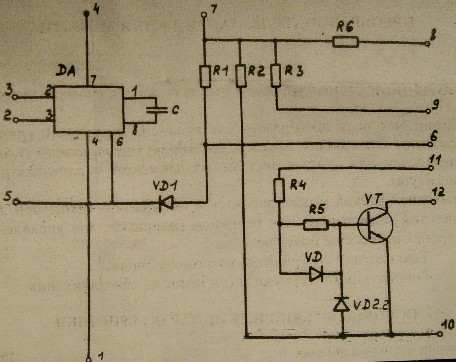

1 - напряжение питания -15 В (корпус) 2 - неинвертирующий вход 3 - инвертирующий вход 4 - напряжение питания +15 В (30 В) 5 - выход операционного усилителя 6 - выход входного каскада 7 - напряжение питания выходного каскада 8 - выход балластного резистора 1 9 - выход балластного резистора 2 10 - общий выходного каскада 11 - вход выходного каскада 12 - выход |

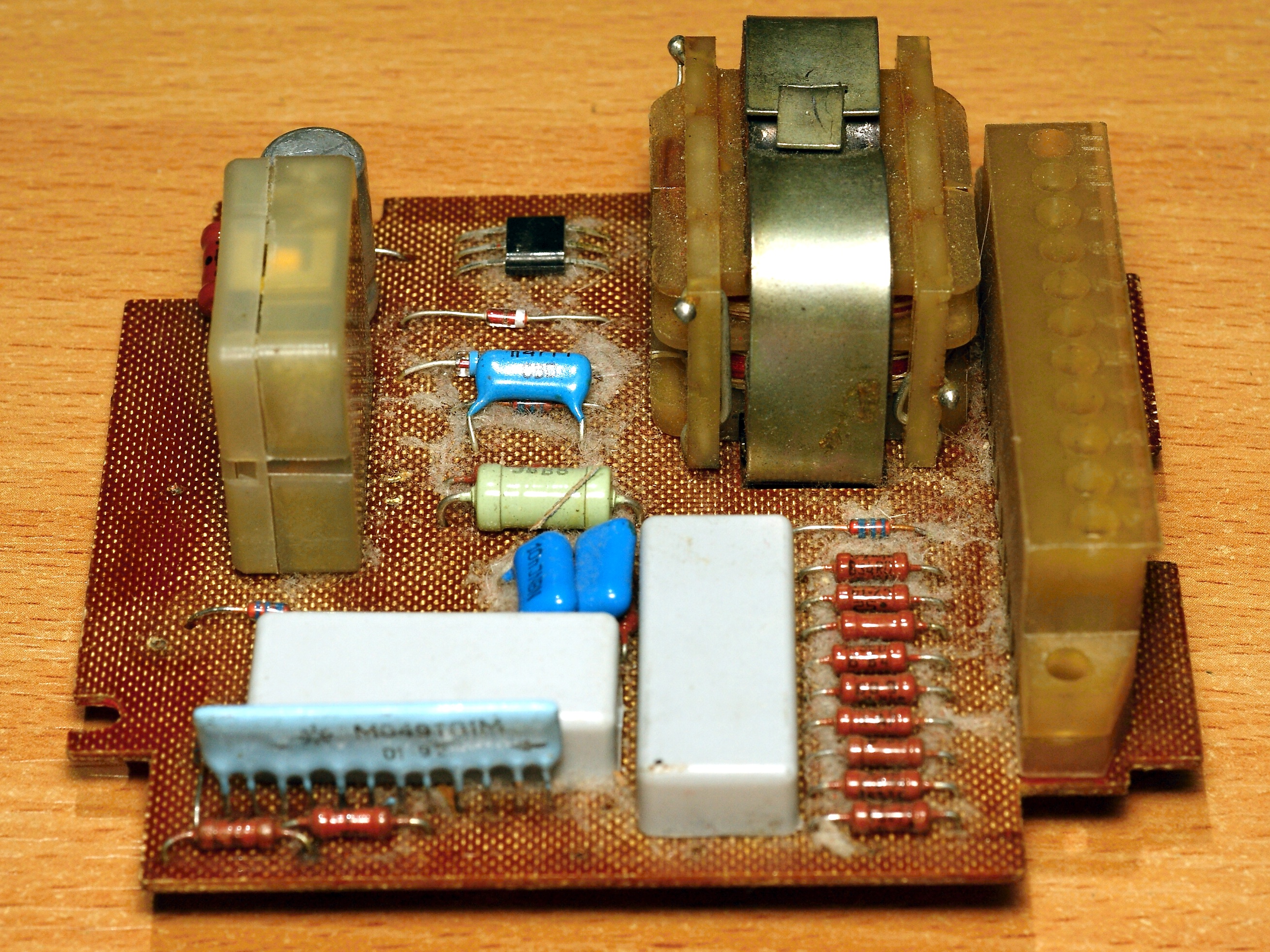

(фото с форума Портативное ретрорадио)
