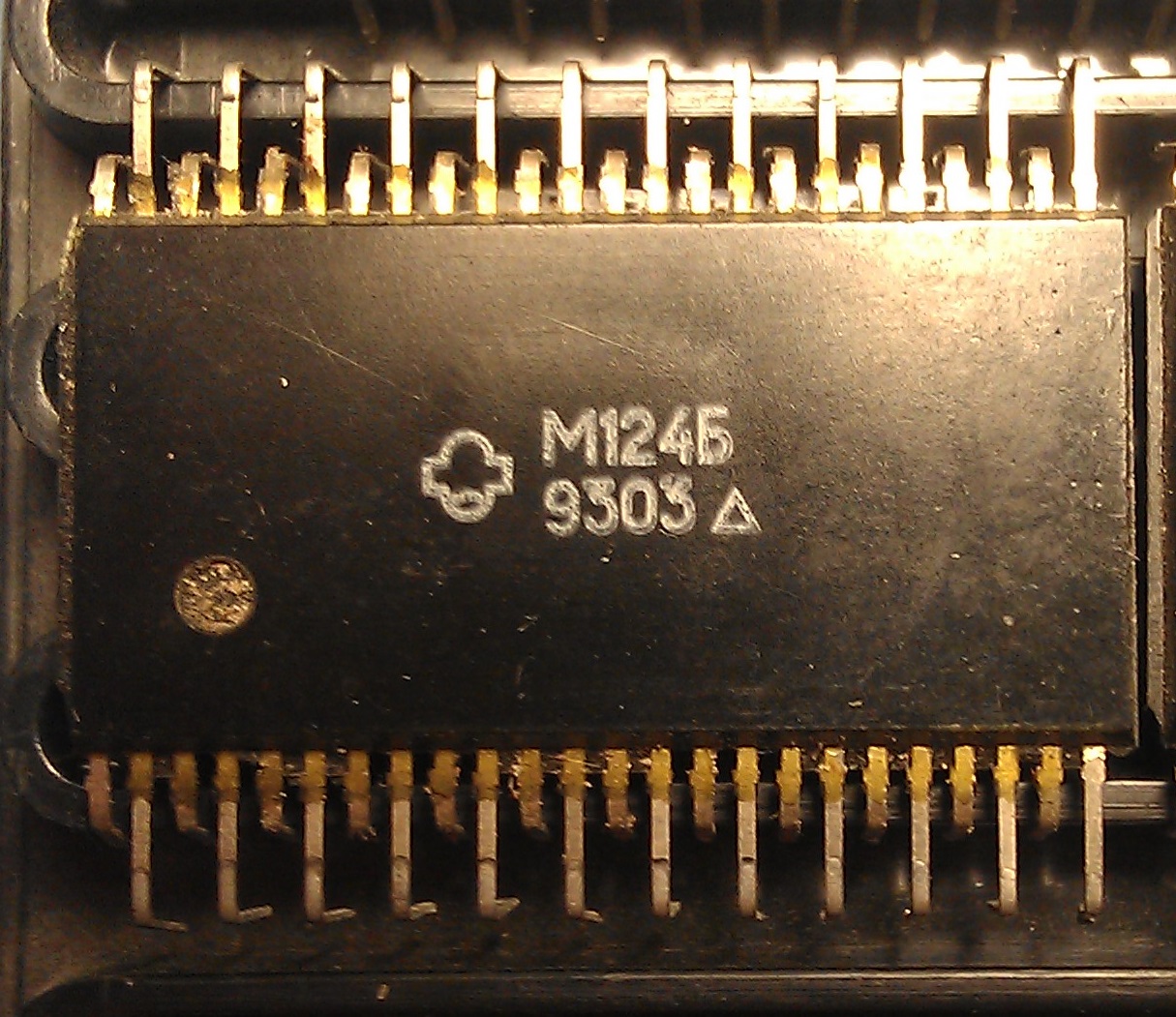

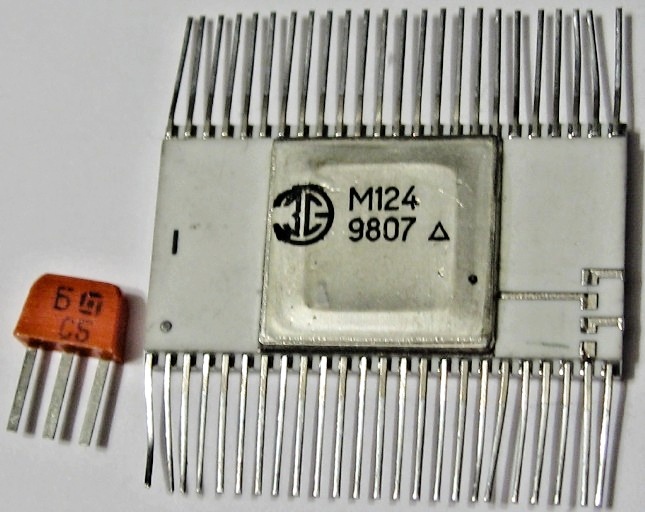

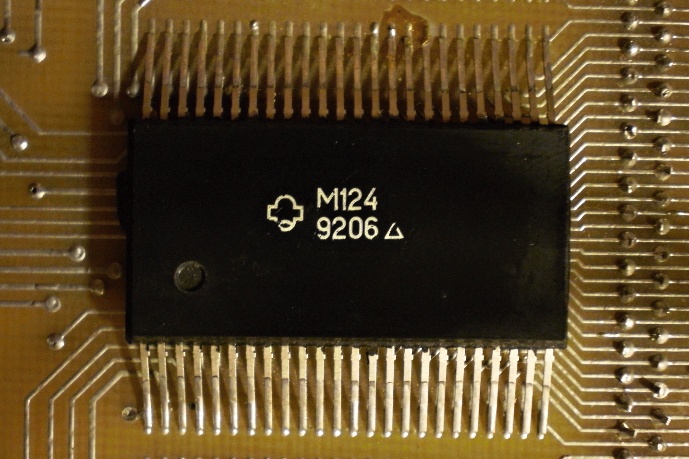

М124

Это досерийное обозначение К1534ХЛ3. Микросхема предназначена для управления анодными и сеточными цепями вакуумных люминесцентных индикаторов и представляет собой 32 канальную цифровую микросхему с параллельно-последовательным вводом информации.

Производитель - НИИ "Волга", г.Саратов

Электрические параметры

Напряжение питания - минус 15 В +10 %
Напряжение коммутации - минус 180 В
Ток коммутации - 30 мА

Справочный листок на неё.

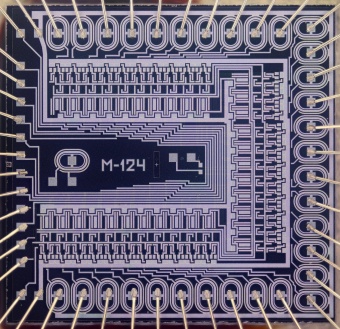

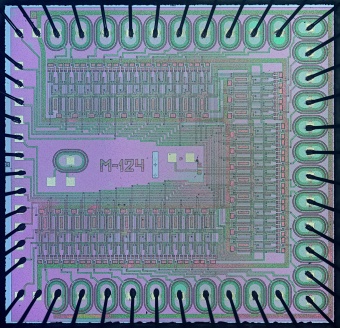

(фото Александра Назаренко)

Источники:

1. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. Т.4. - М.: ИП РадиоСофт, 2003.
