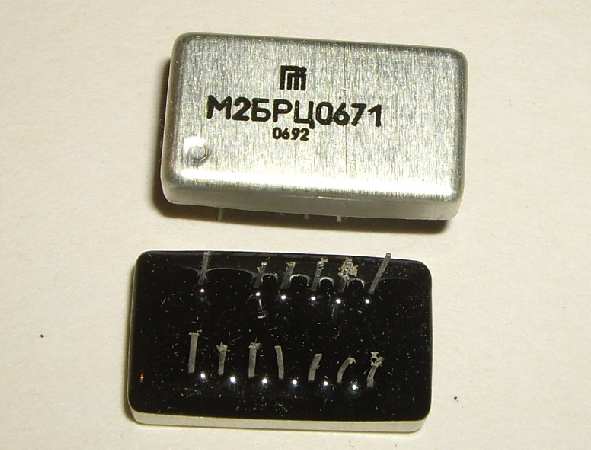

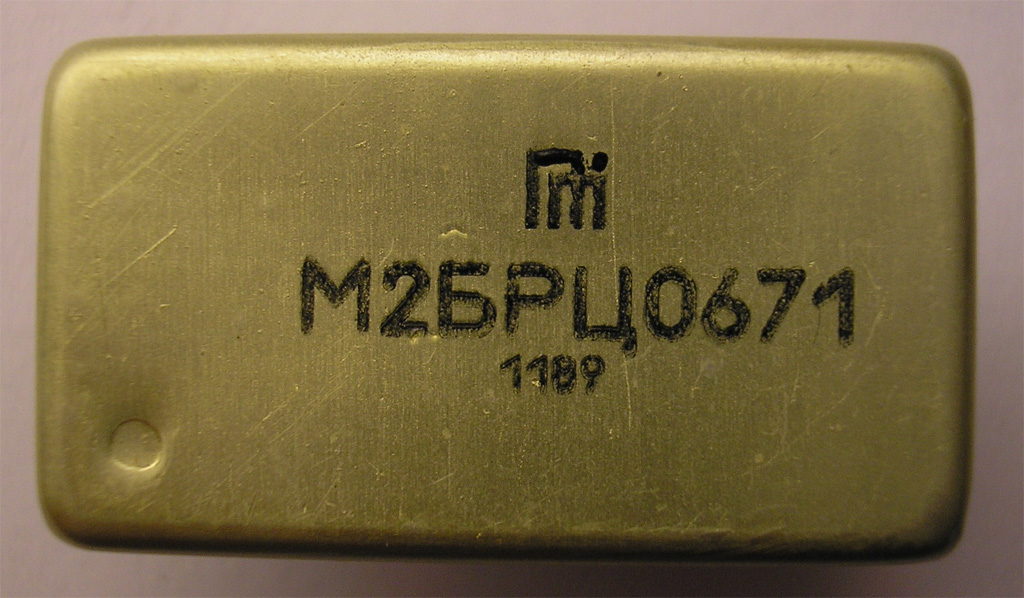

М2БРЦ0671

(фото Валерия aka Собиральщик)

Цифровая линия задержки для сдвига входного сигнала уровней ТТЛ (ТТЛШ), с дискретными отводами на 15, 30, 45, 60 и 75 нс. Максимальная рабочая частота 8 МГц. Смутно мне помнится что она имеет какое-то отношение к управлению микросхемами памяти.

Производитель - опытный завод Ярославского Проектно-технологического и научно-исследовательского института.

Результаты вскрытия, с форума "Портативного ретрорадио":

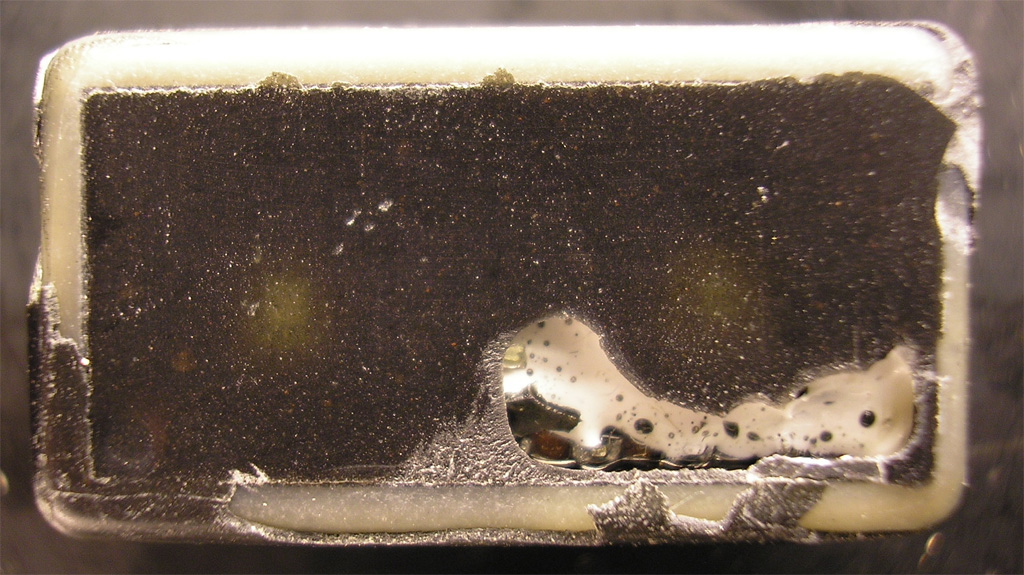

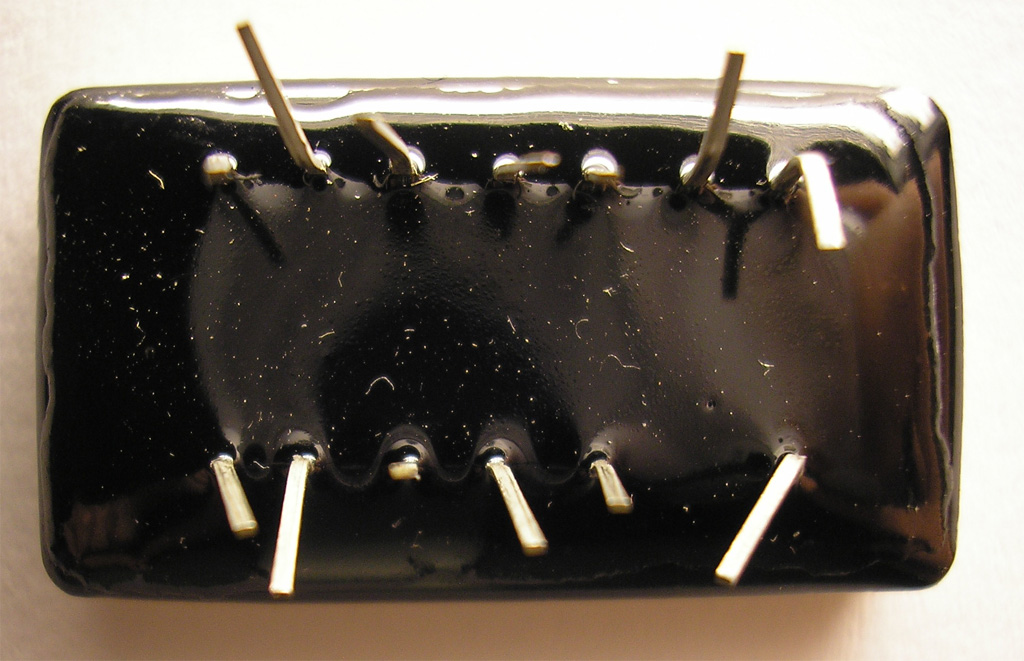

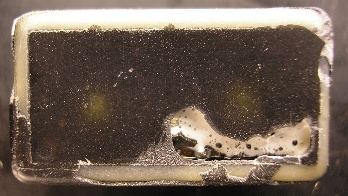

На фото видна необычная "выпуклость" герметика. А под крышкой - по краям просматривается светлый пластиковый каркас, внутрь которого налит черный герметик.

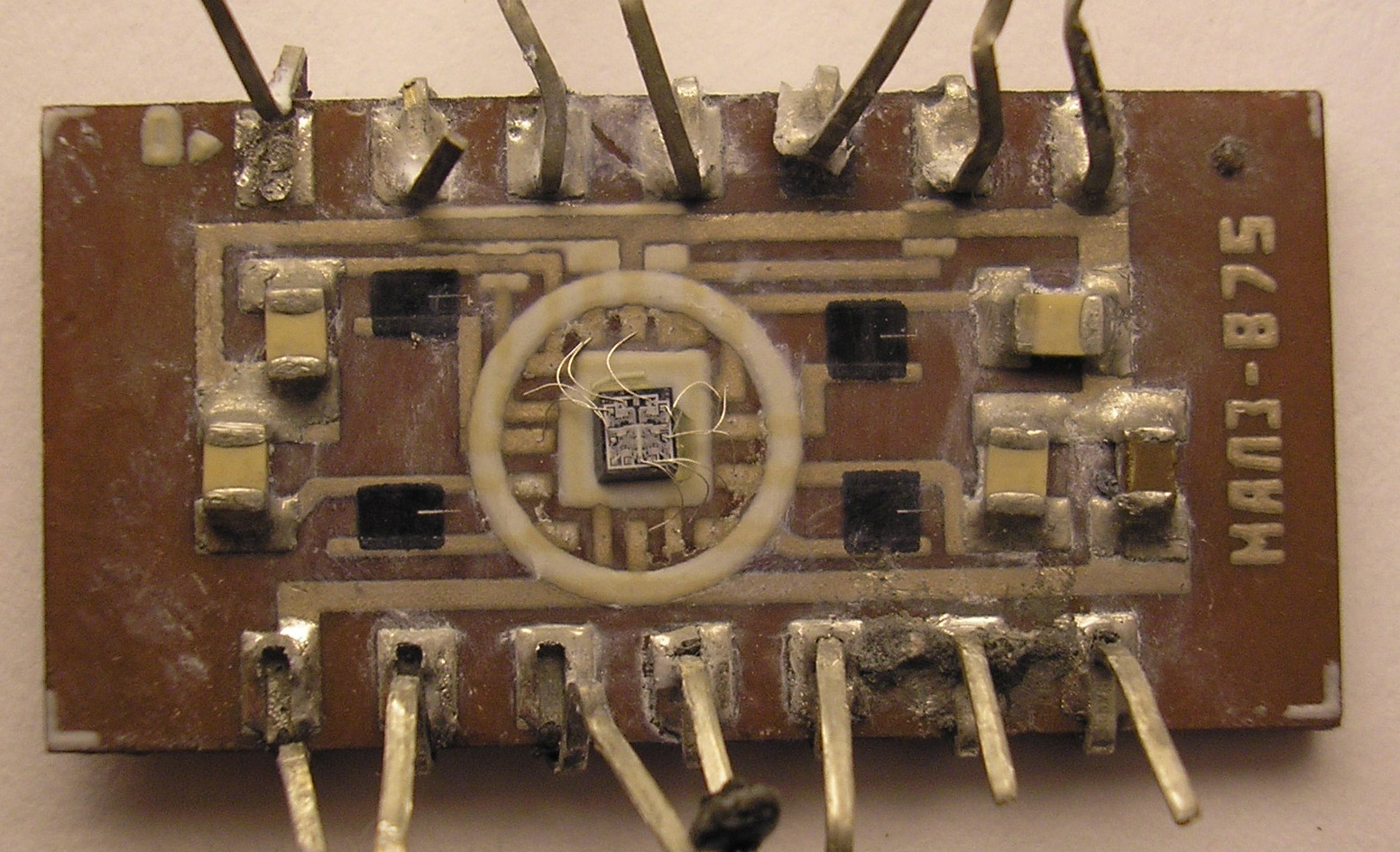

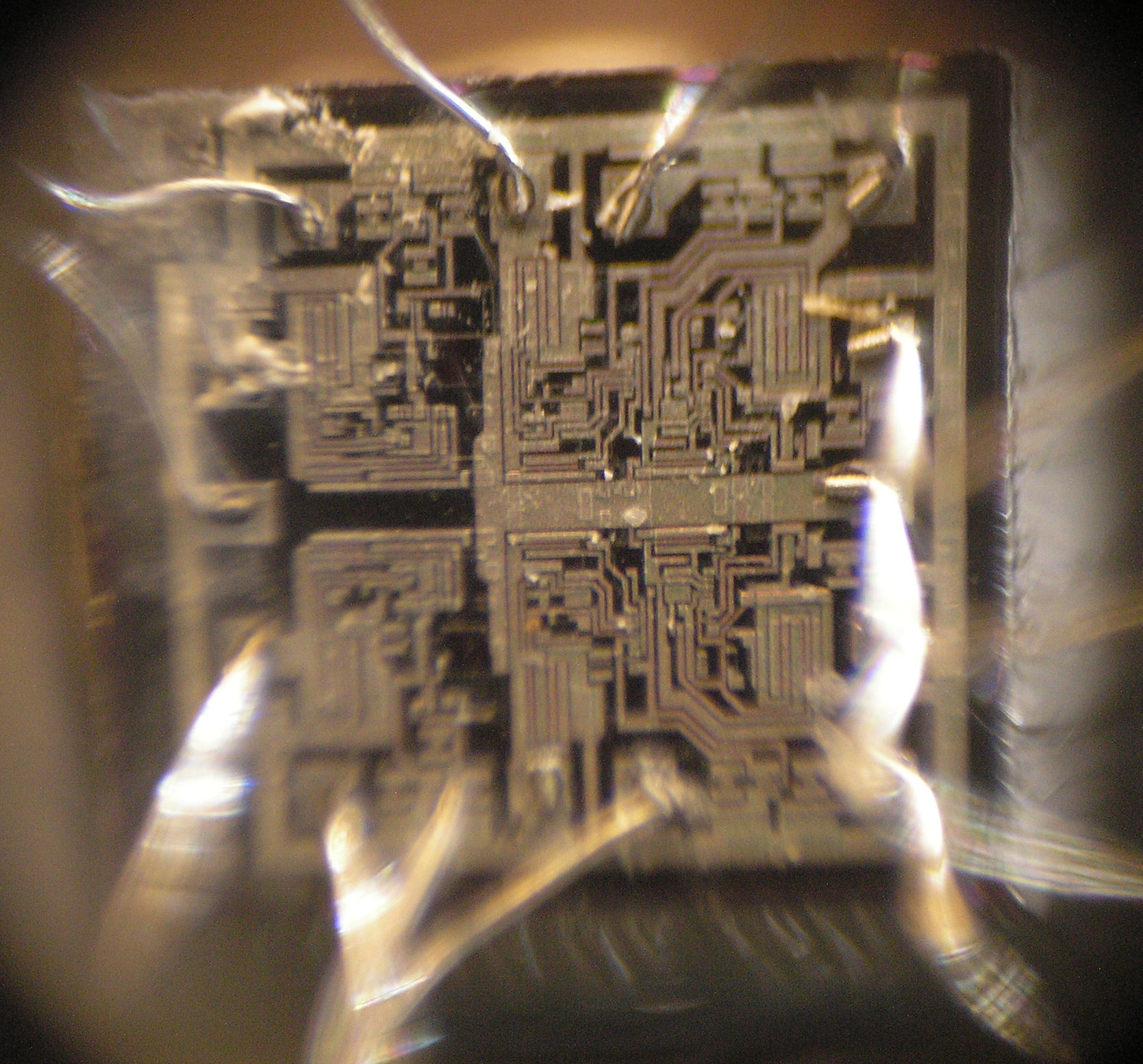

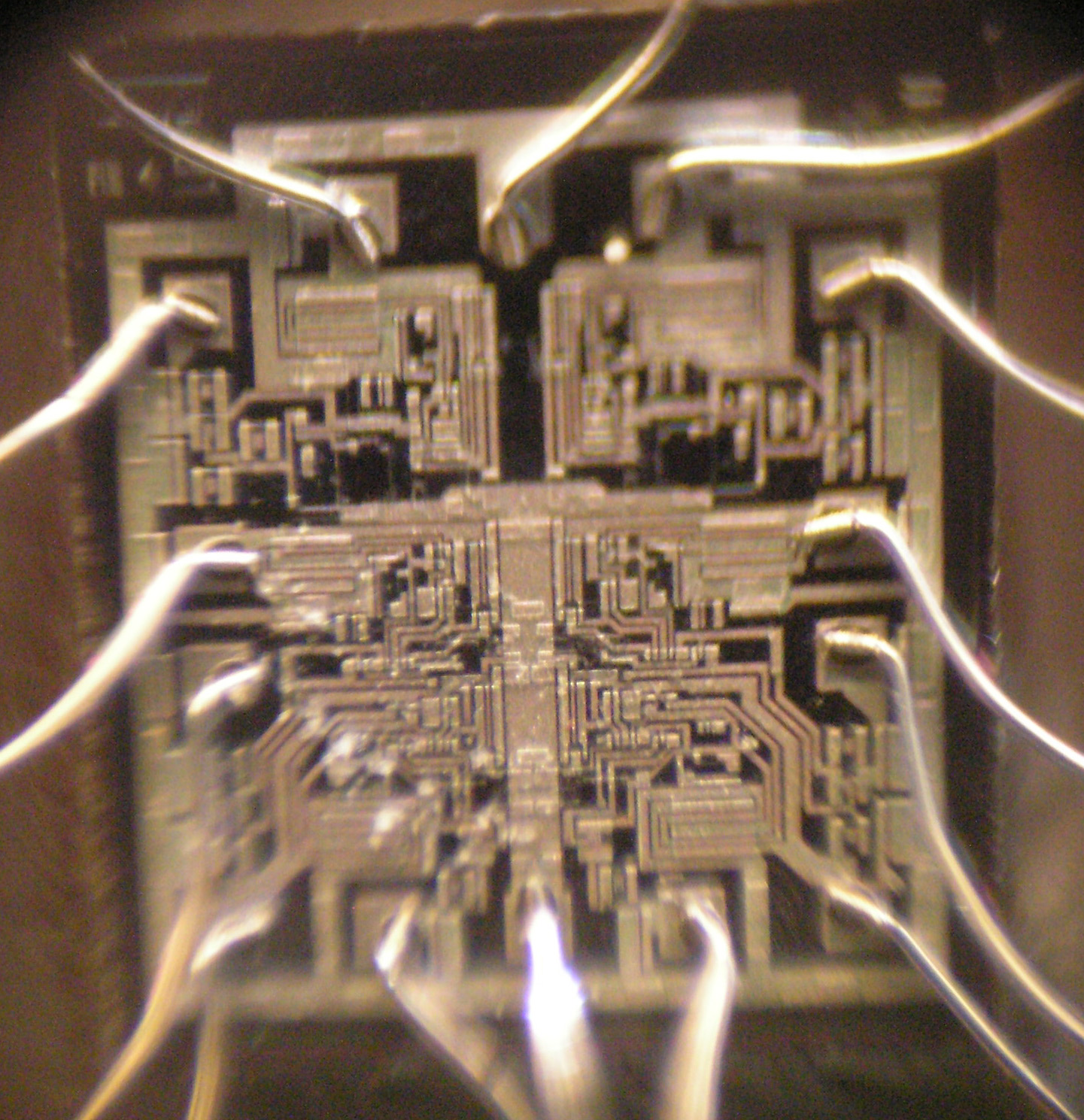

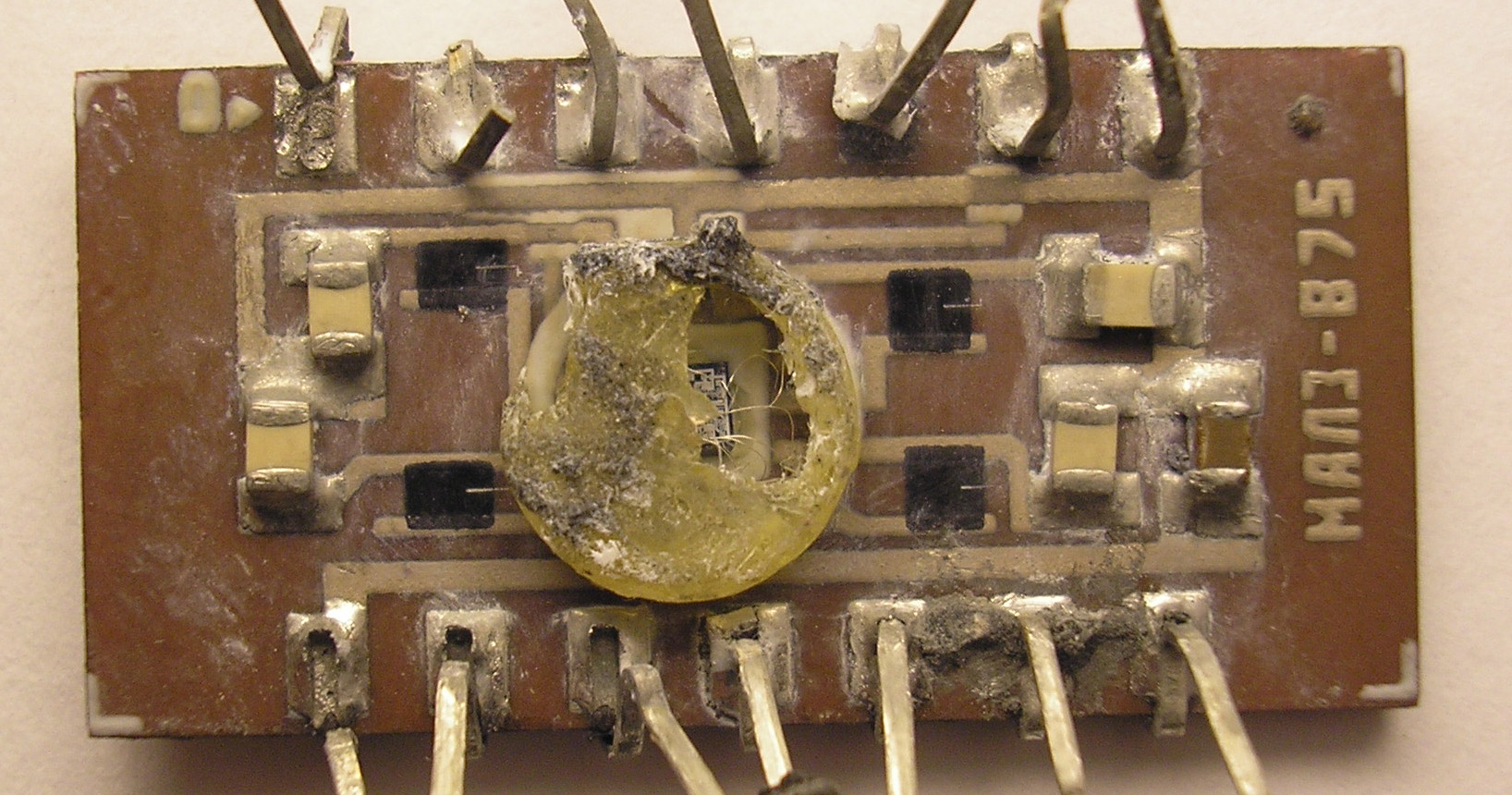

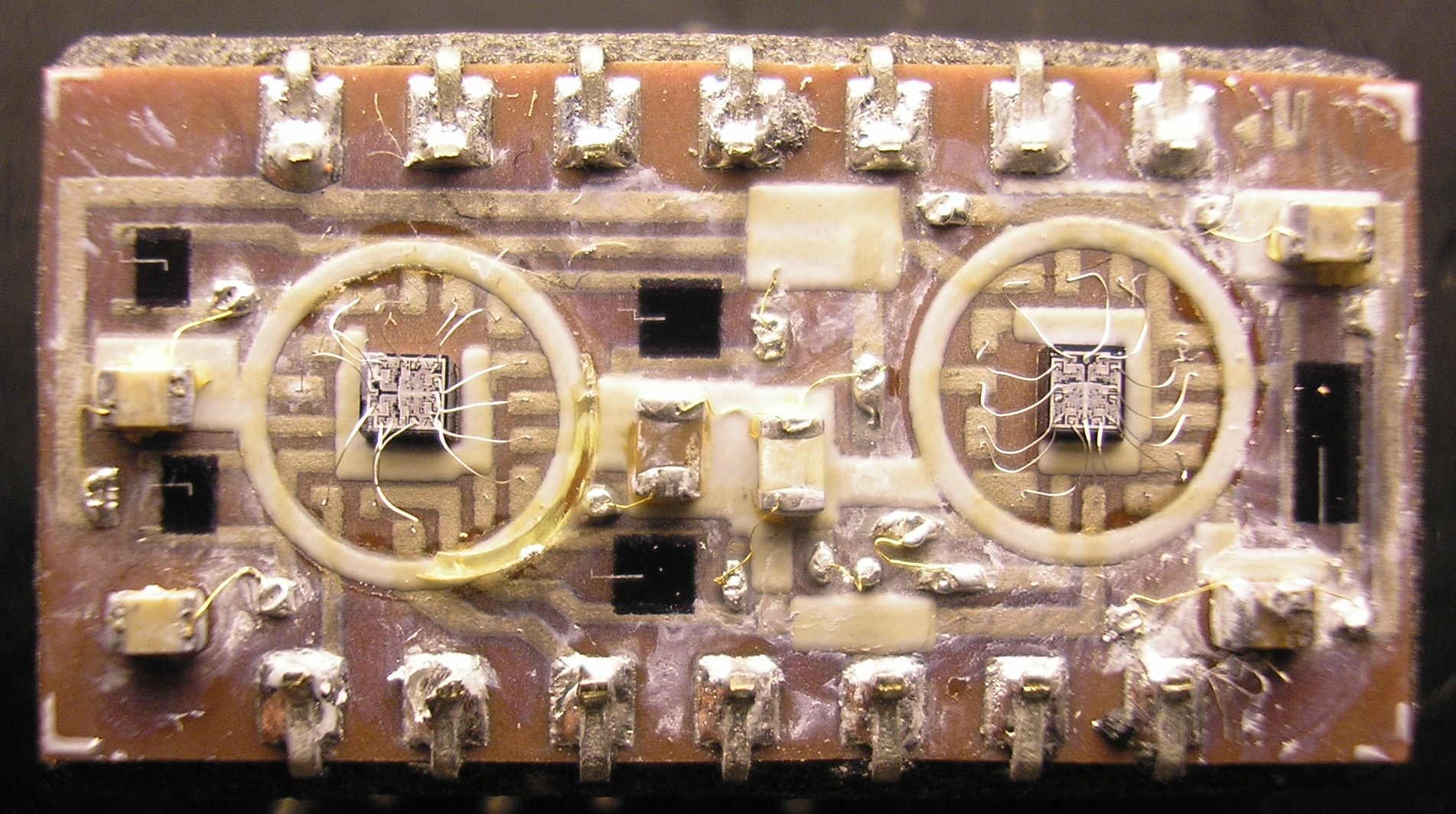

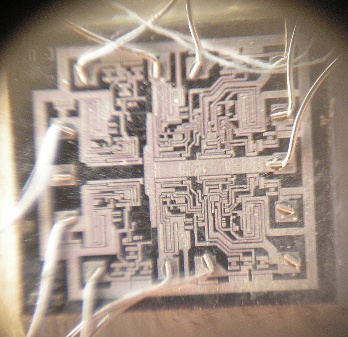

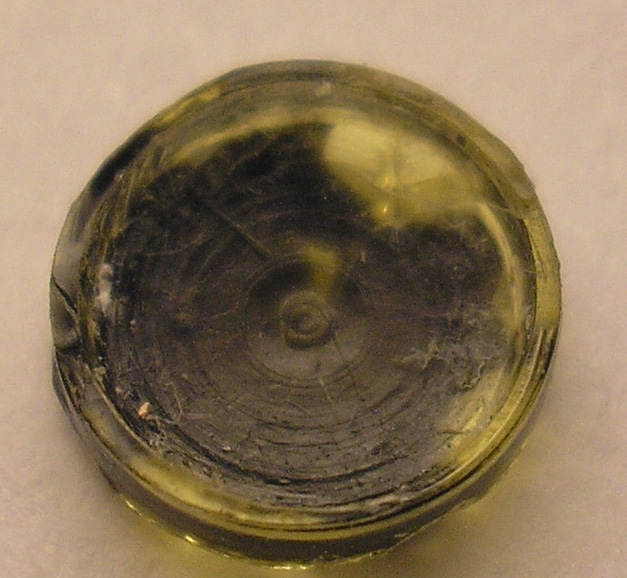

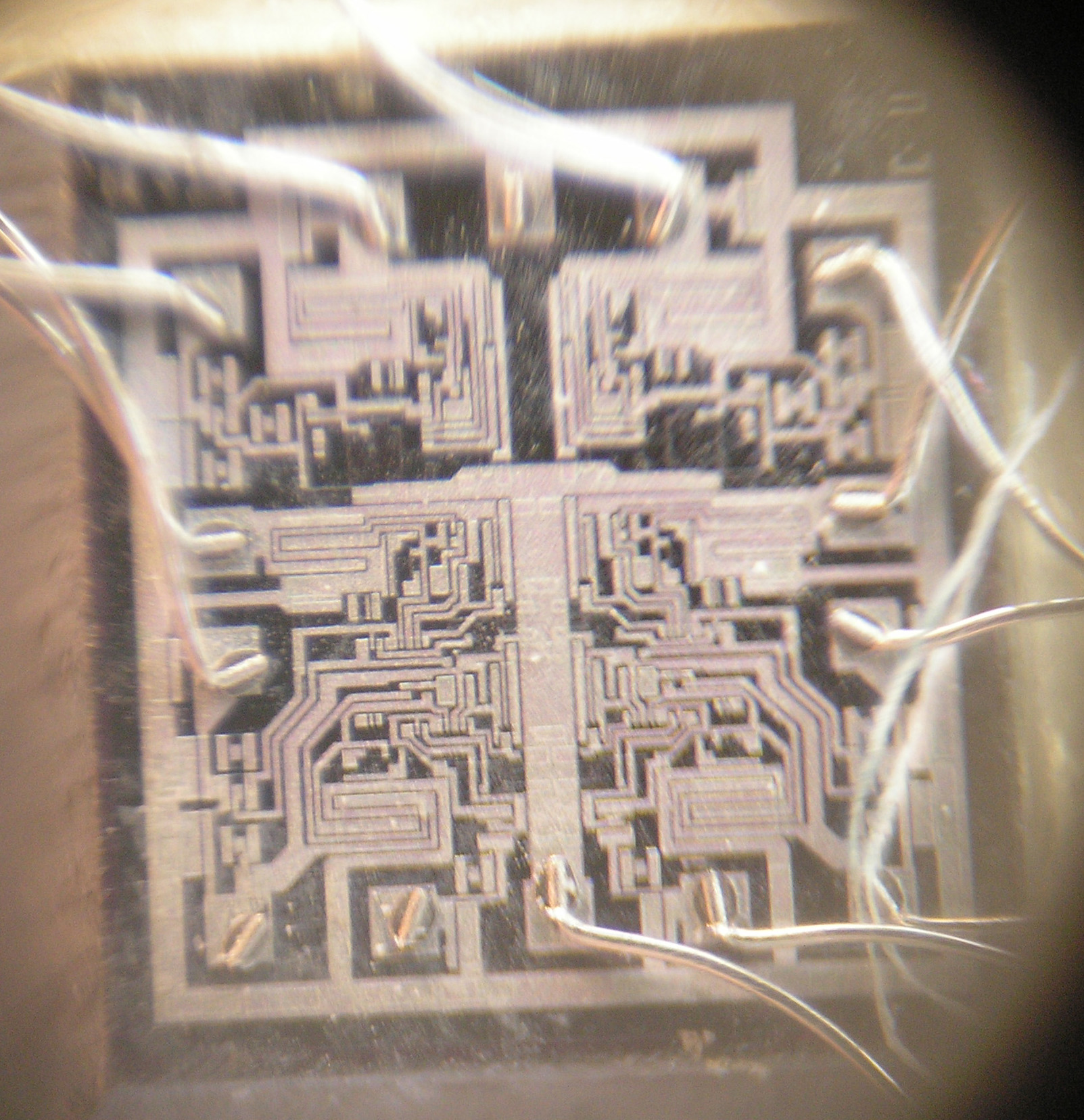

Под черным герметиком, слева и справа посередине, видны два светлых «кругляшка», это кристаллы под круглыми пластиковыми крышками. Так же снизу, под герметиком просматривается субстанция белого цвета, похожая на герметик, но это не герметик, а термопаста.
