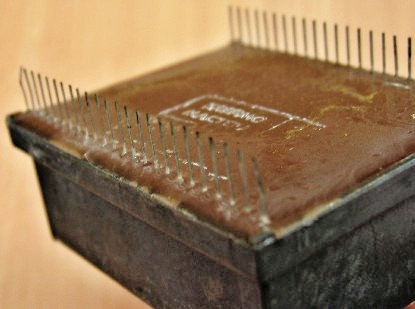

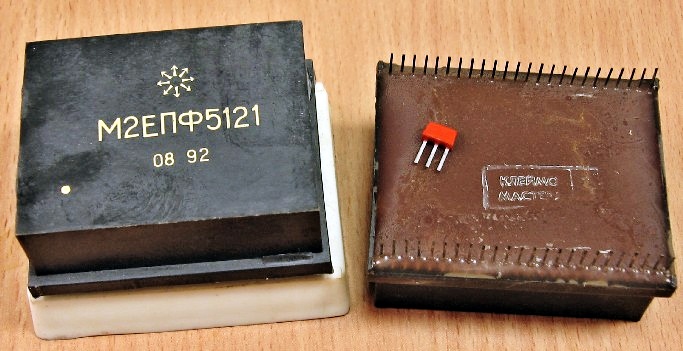

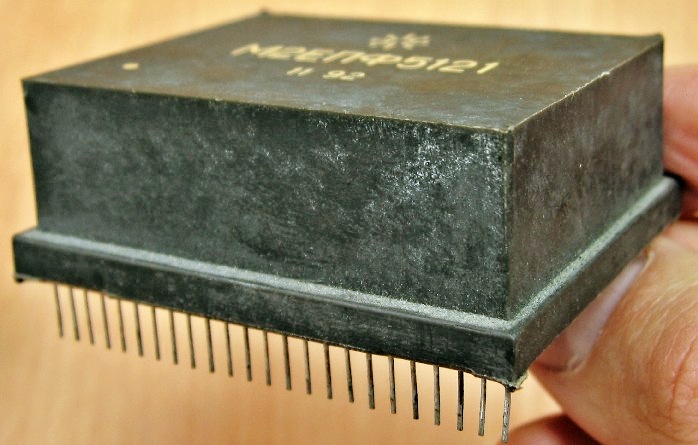

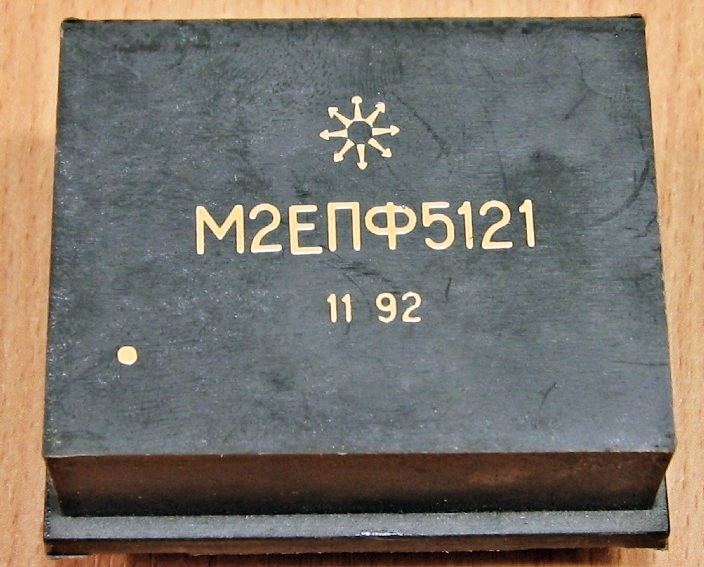

Микросборка для медицинской аппаратуры - узел гальванической развязки. Использовалась, к примеру, в электрокардиографе ЭК1Т-02МП. От размеров, конечно, сносит крышу... Производитель - "Ужгородприбор". |
 |

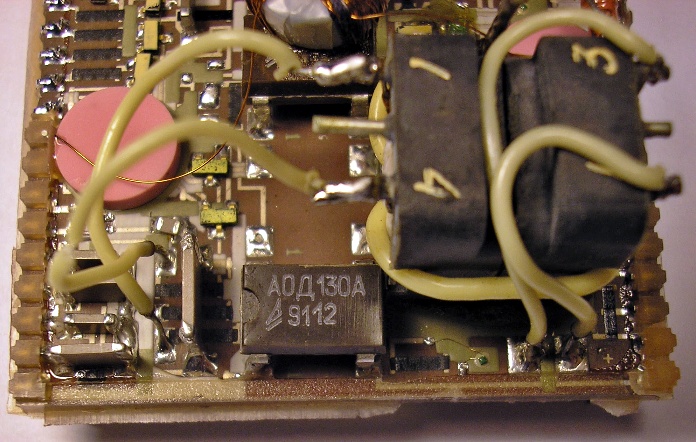

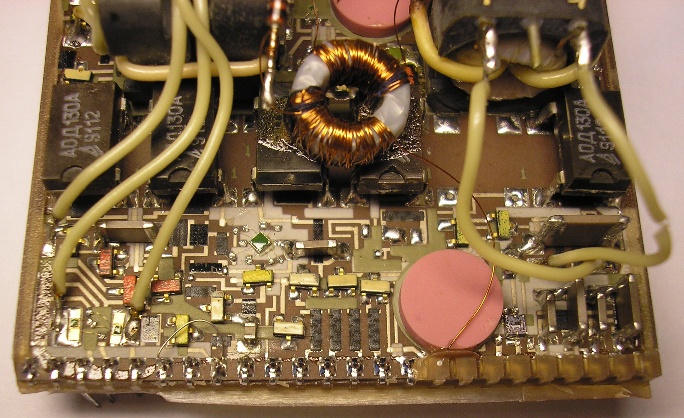

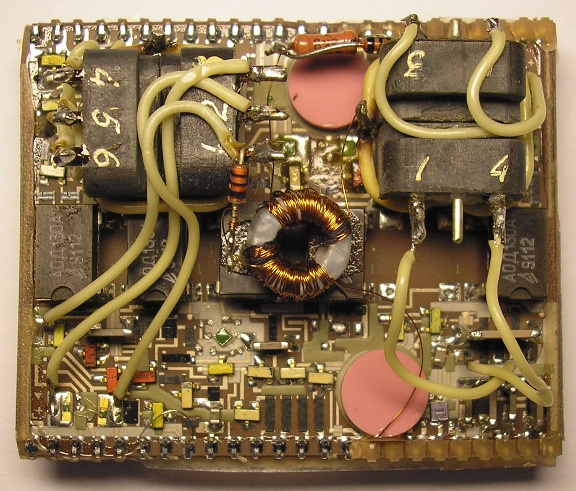

Внутри схема, совершенно могучая для гибридных сборок:
(фото с форума Портативное
ретрорадио)

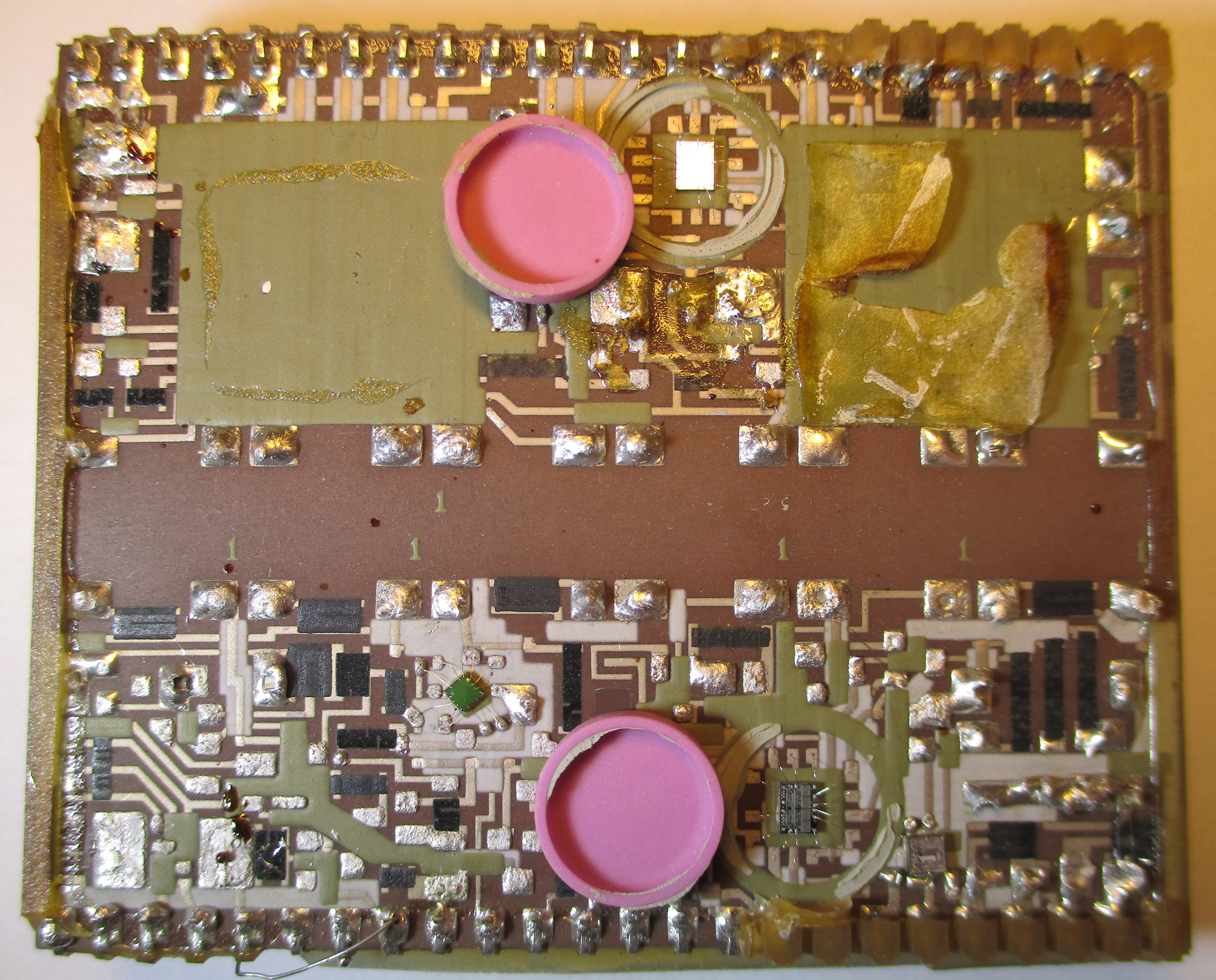

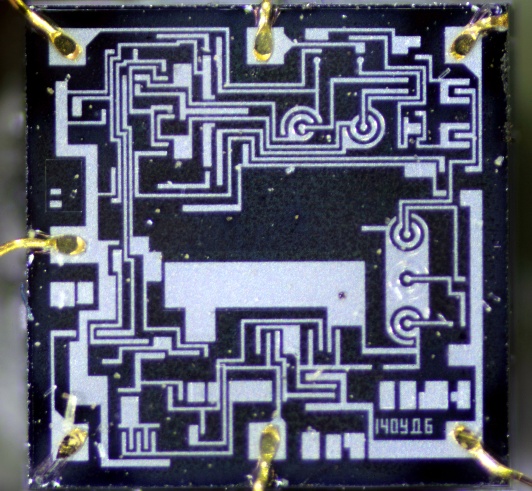

На керамической пластине два кристалла микросхем; один (неопознанный) залит зеленым герметиком, другой - 140УД6.
кристалл под герметиком: |
|

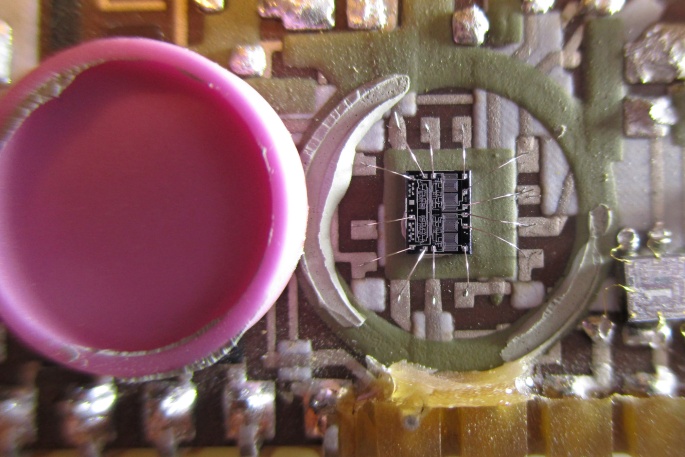

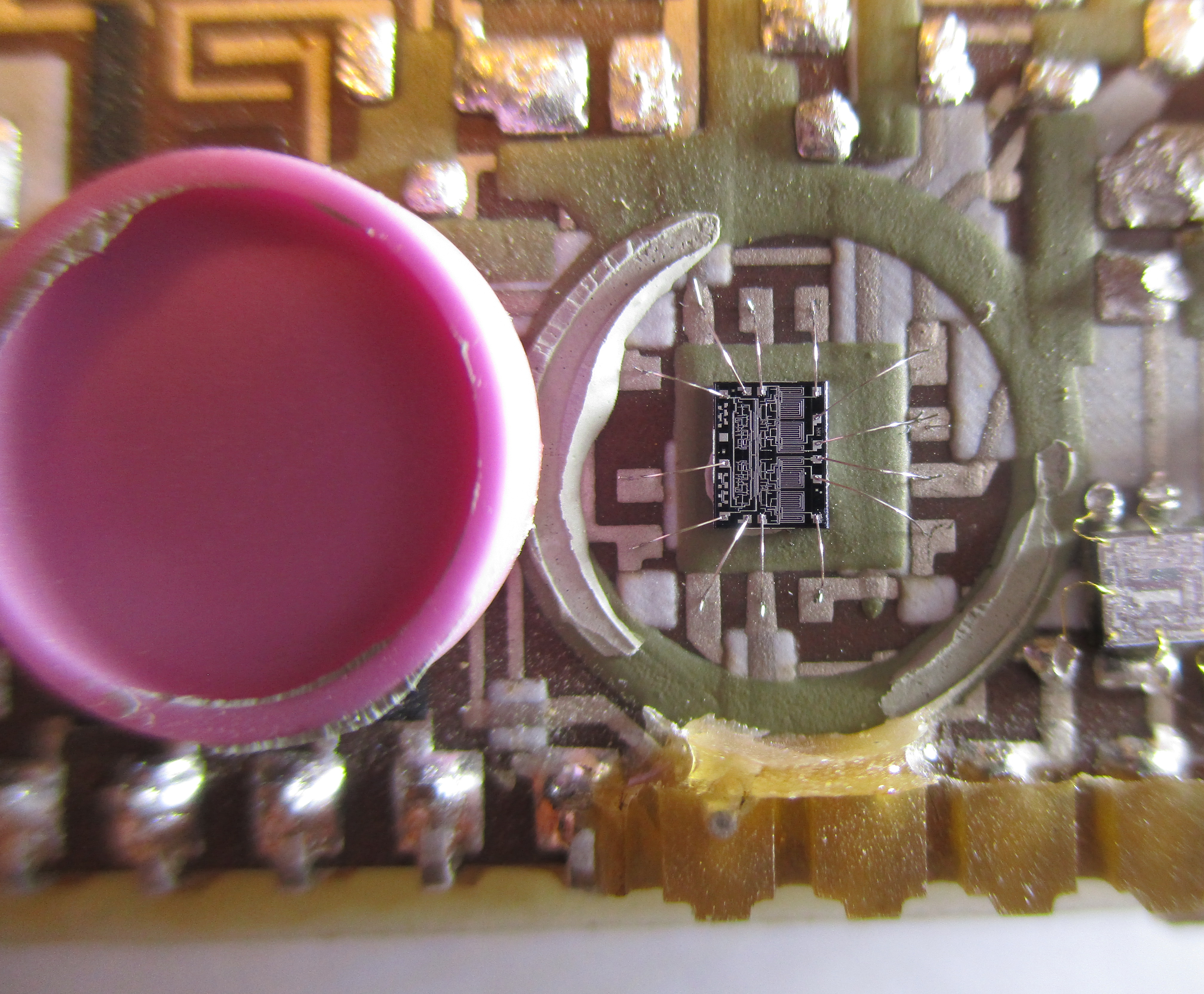

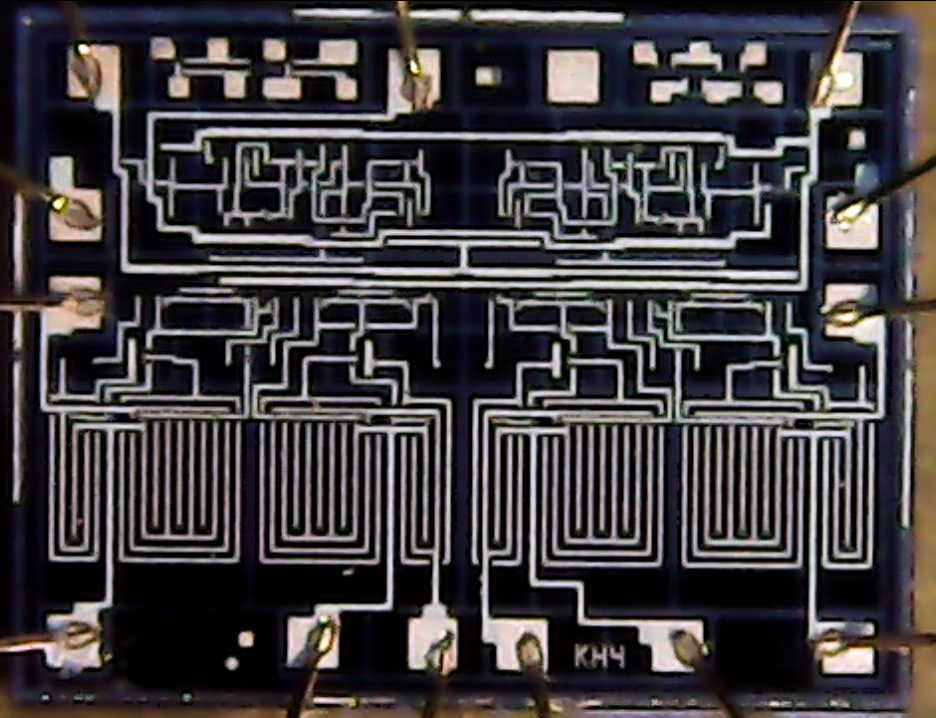

С розовыми "кругляшами" дело интереснее. Это оказались защитные колпаки из бериллиевой керамики, а под ними кристаллы 590КН4:
(фото от shyrik'а)
(фото от shyrik'а)
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
(фото от shyrik'а)
