М2ХЛТ0171

Микросборка представляет собой передатчик модема. Содержит 1810 интегральных элементов. Корпус типа 159.44-1. Масса не более 45 г. Производитель - "Ужгородприбор".

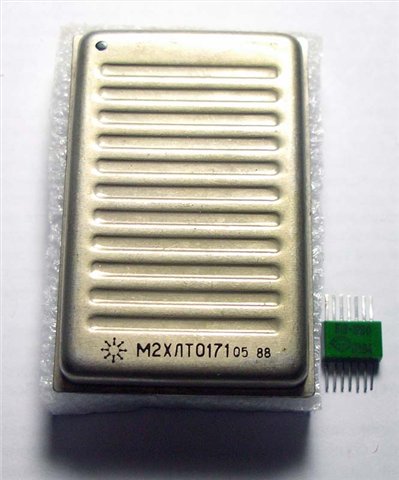

(фото с форума Портативное ретрорадио)

Электрические параметры

Напряжение питания:
Uп1 +15 В
Uп2 -15 В
Uп3 +5 В
Размах выходного напряжения при Rн = 100 Ом - не менее 15 В
Выходное напряжение высокого уровня - не менее 3,6 В
Выходное напряжение низкого уровня - не более1,0 В
Ток потребления:
от Uп1 - не более 40 мА
от Uп2 - не более 180 мА
от Uп3 - не более 10 мА
