М2УПМ1791

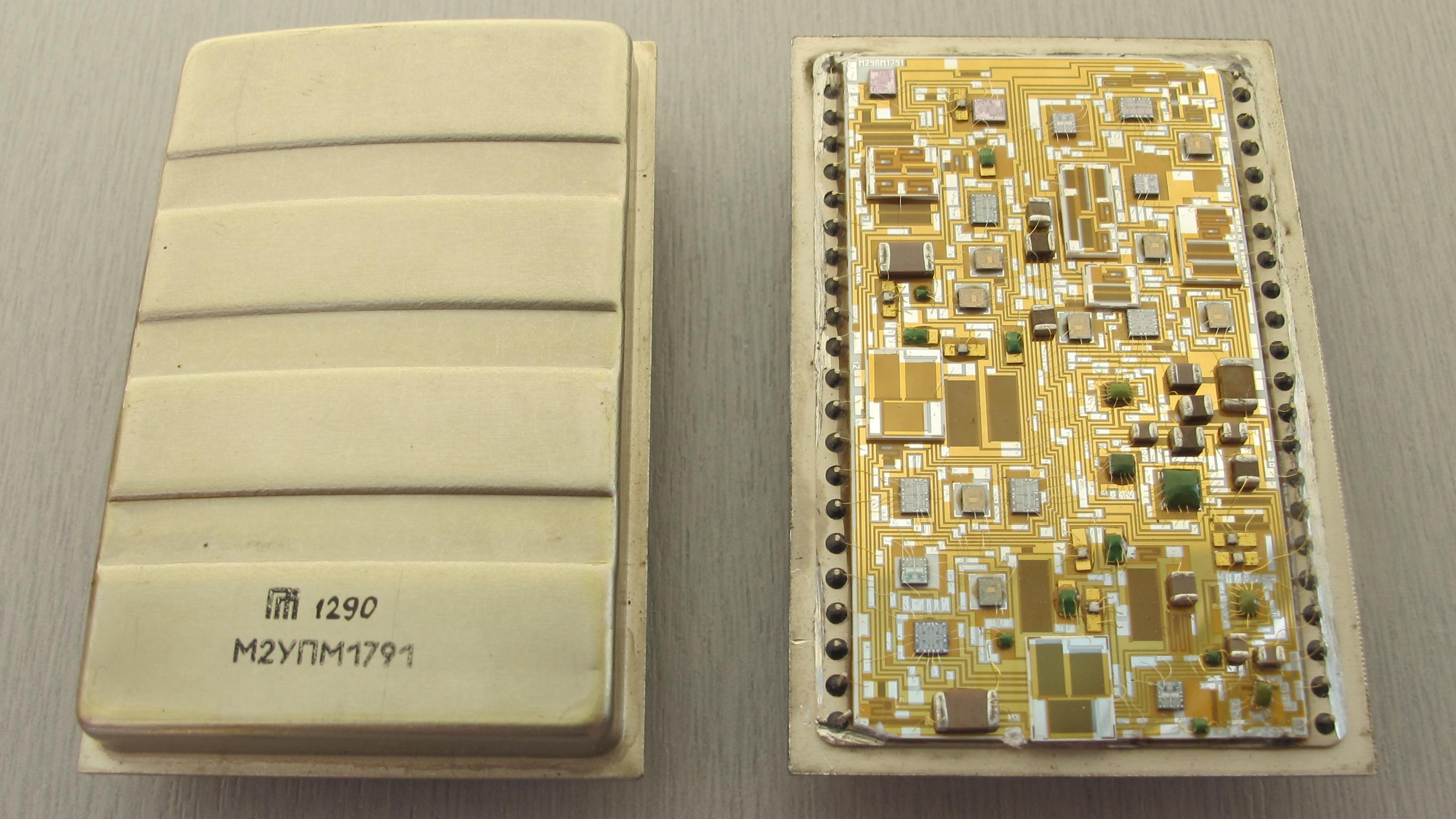

(фото с аукциона Мешок)

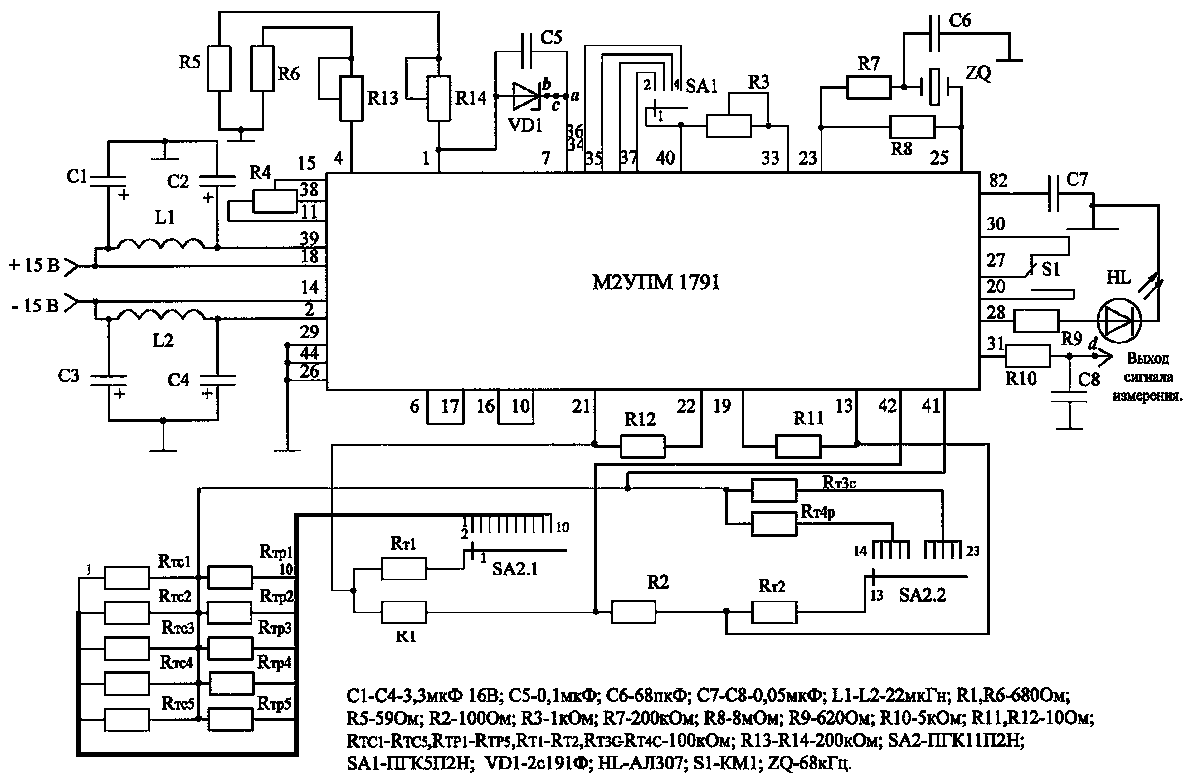

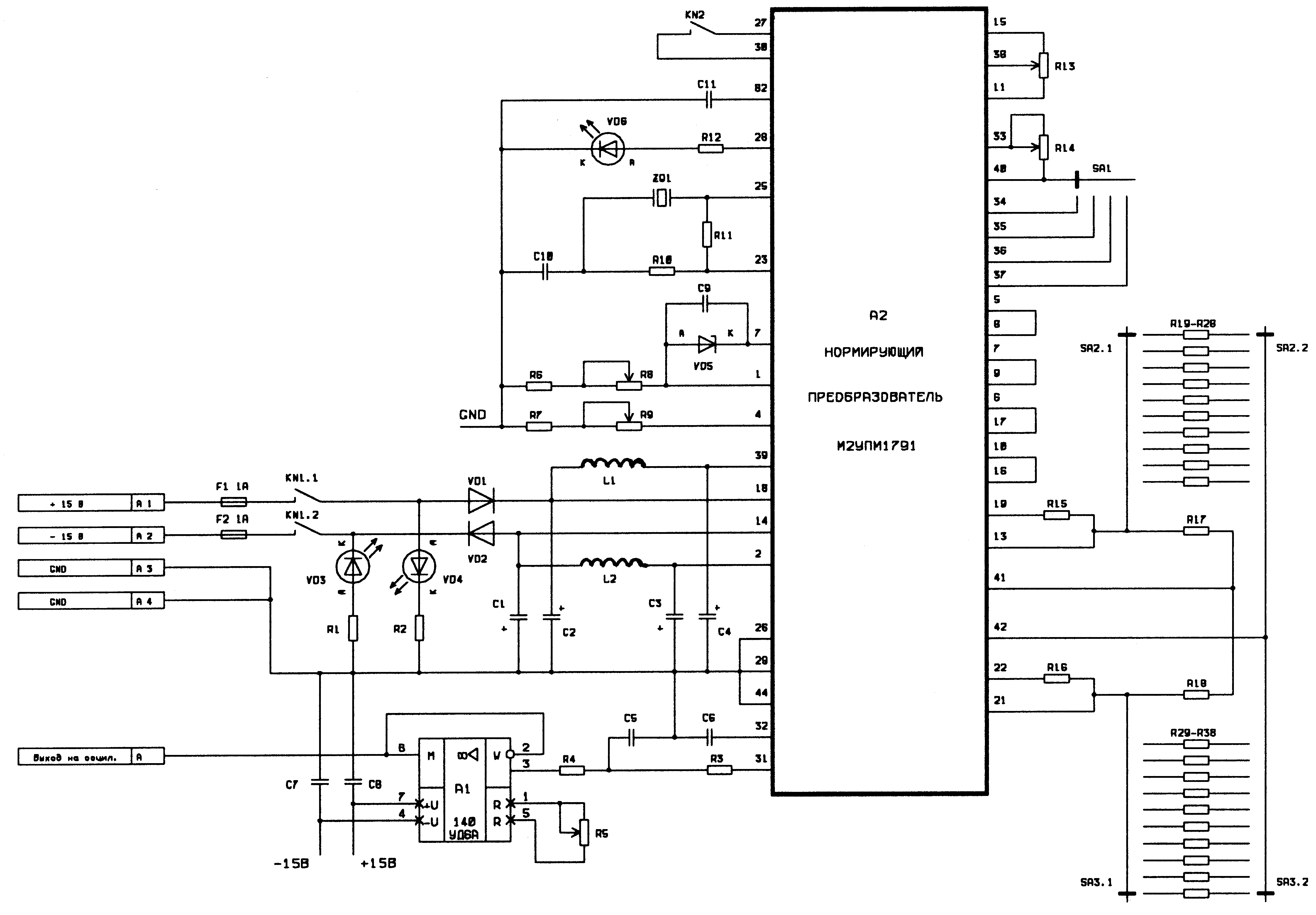

Микросборка нормирующего преобразователя для обработки сигналов резистивных тензодатчиков. Схема состоит из следующих узлов:
    - усилителя с перестраиваемым коэффициентом усиления;
    - схемы выборки и хранения;
     - генератора прямоугольных импульсов;
     - источника опорного напряжения;
     - источника питания датчика;
     - схемы защиты от обрыва и короткого замыкания и контроля;
     - схемы калибровки.

Разработана она в Ярославском Проектно-технологическом и научно-исследовательском институте, а выпущена "Опытным заводом "Прогресс" (бывший опытный завод ЯрПТНИИ).

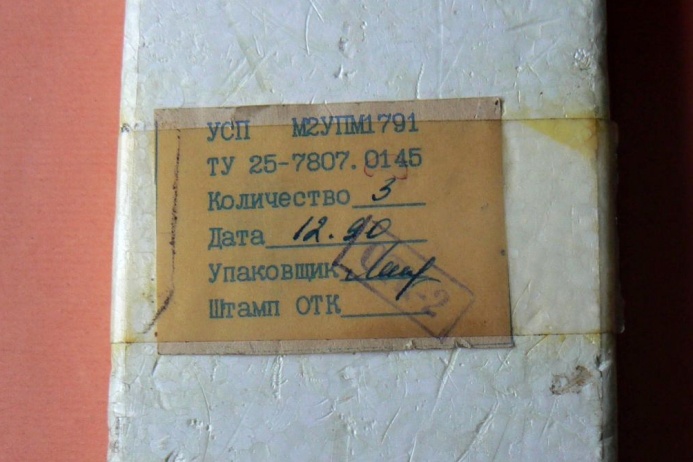

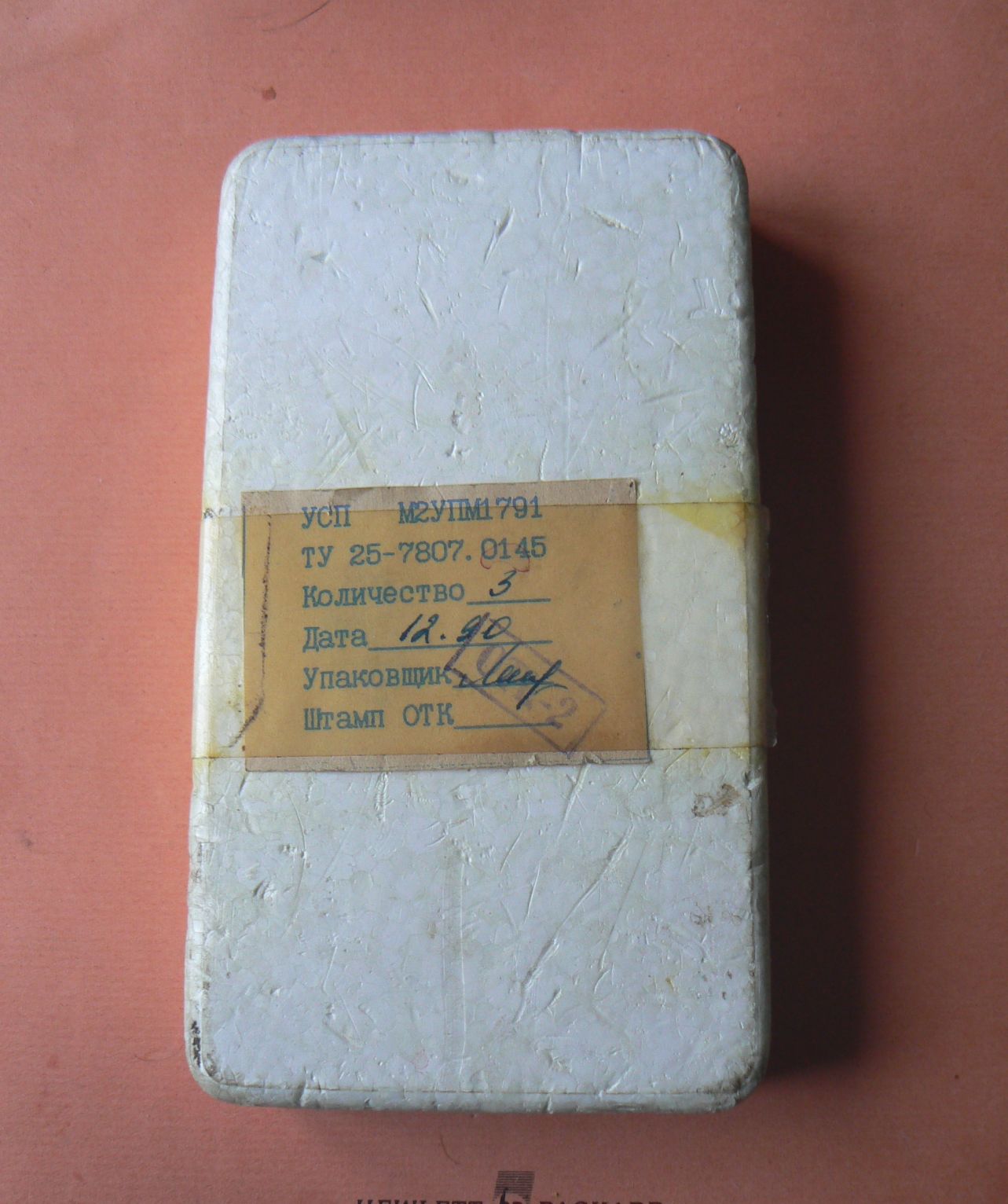

Заводской паспорт на нее.

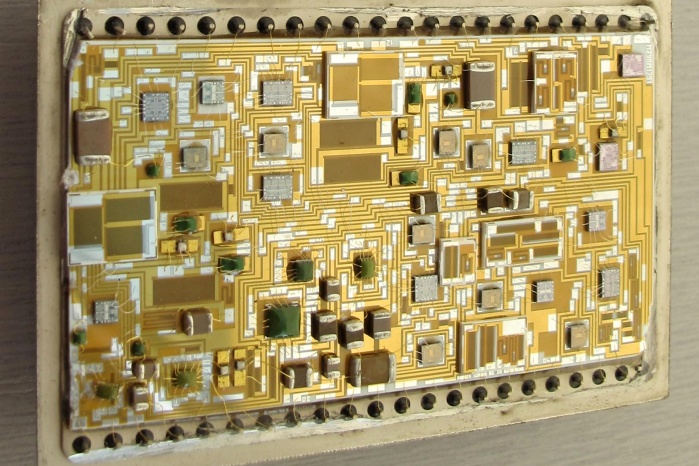

(фото с форума "Портативное ретрорадио")

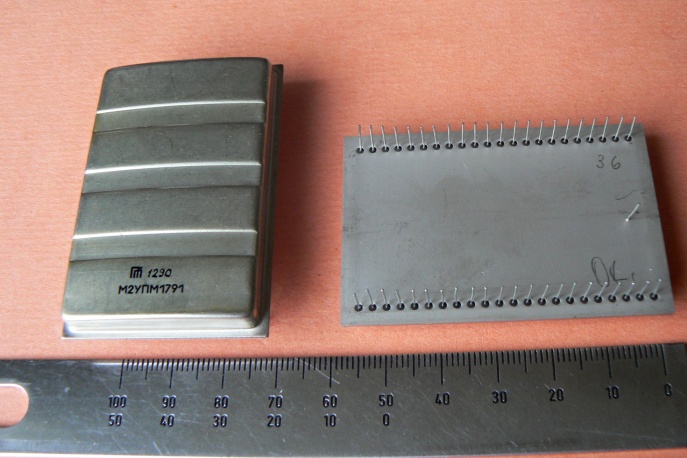

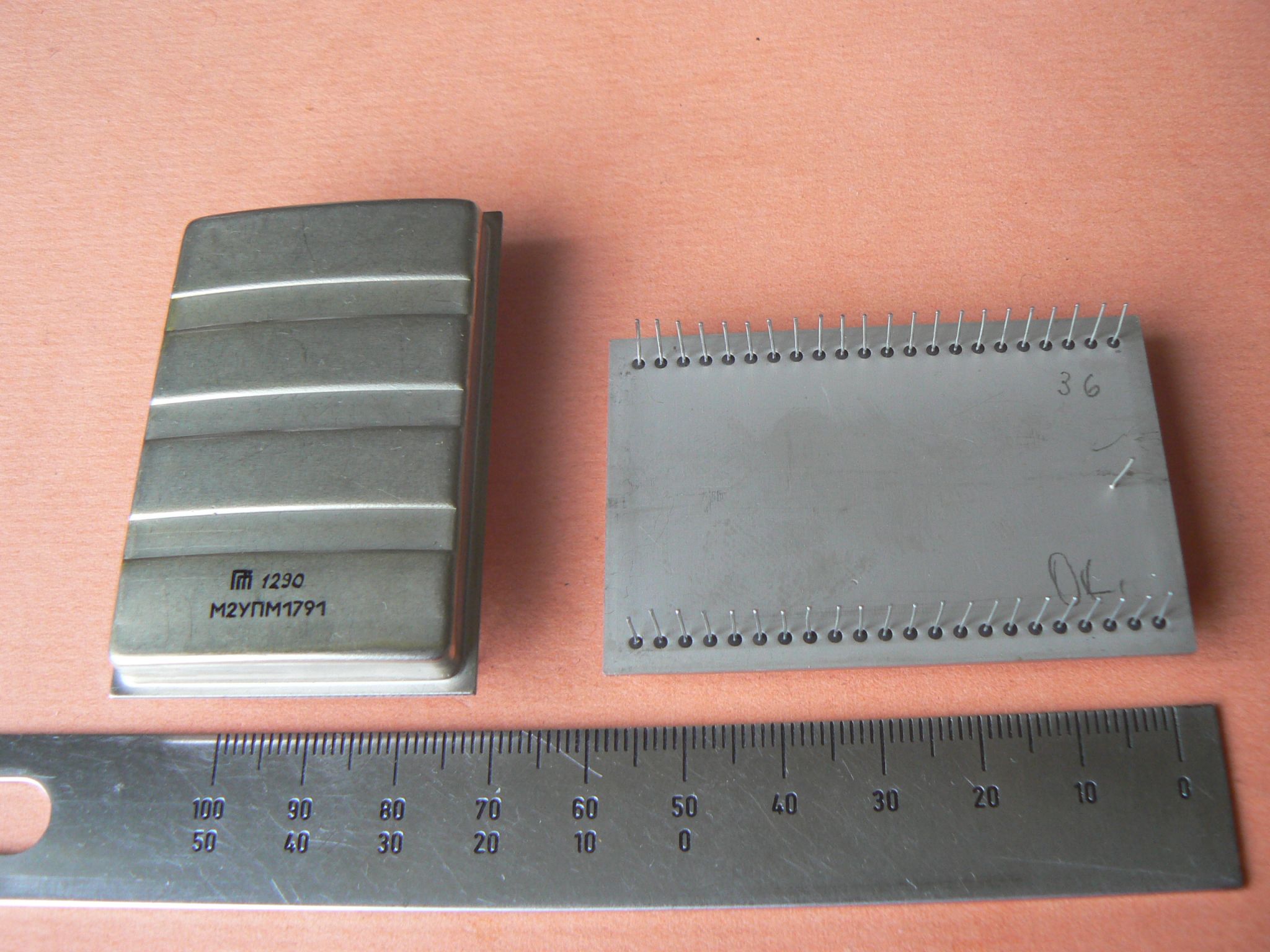

(фото с аукциона Мешок)
