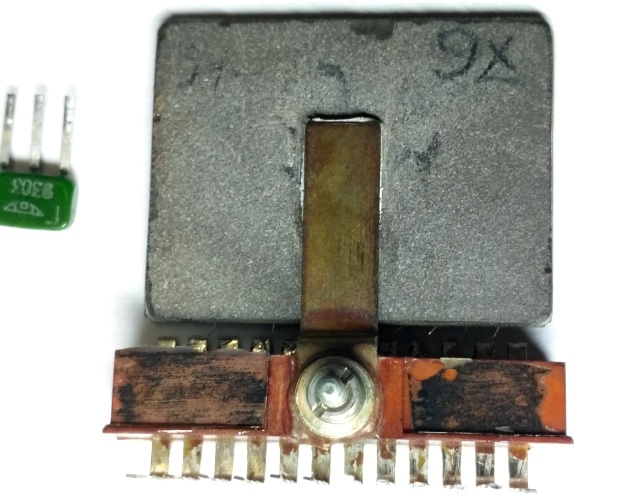

(фото с форума "Портативное ретрорадио")

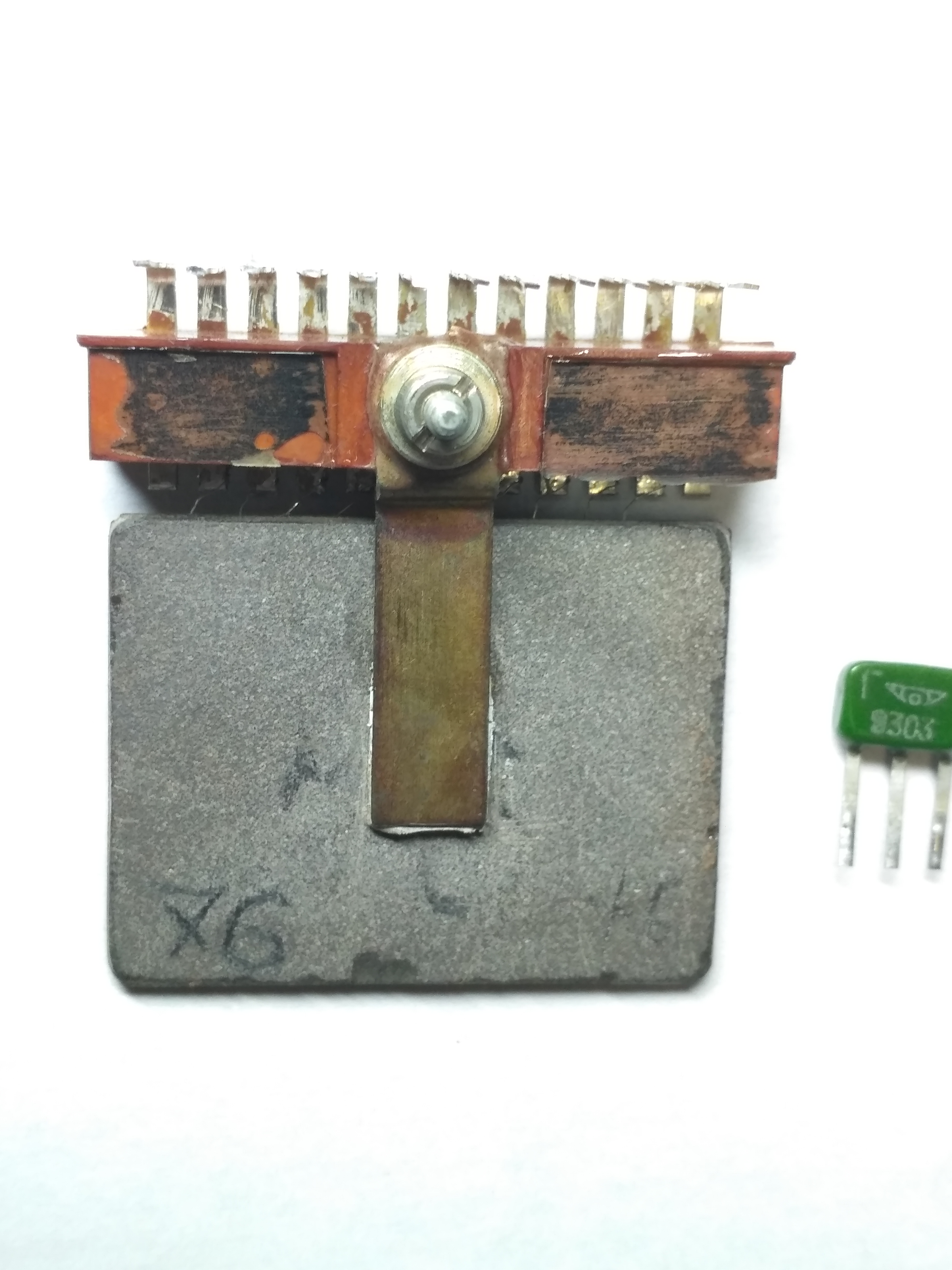

(фото с форума "Портативное
ретрорадио")

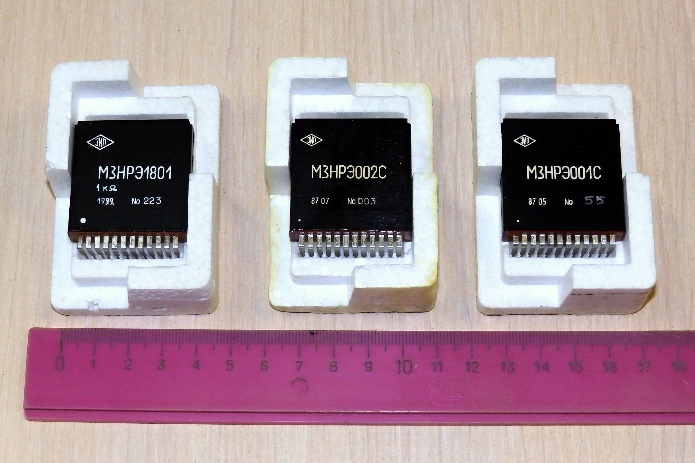

Весьма редкие вещи - матрицы резисторные микроэлектронные

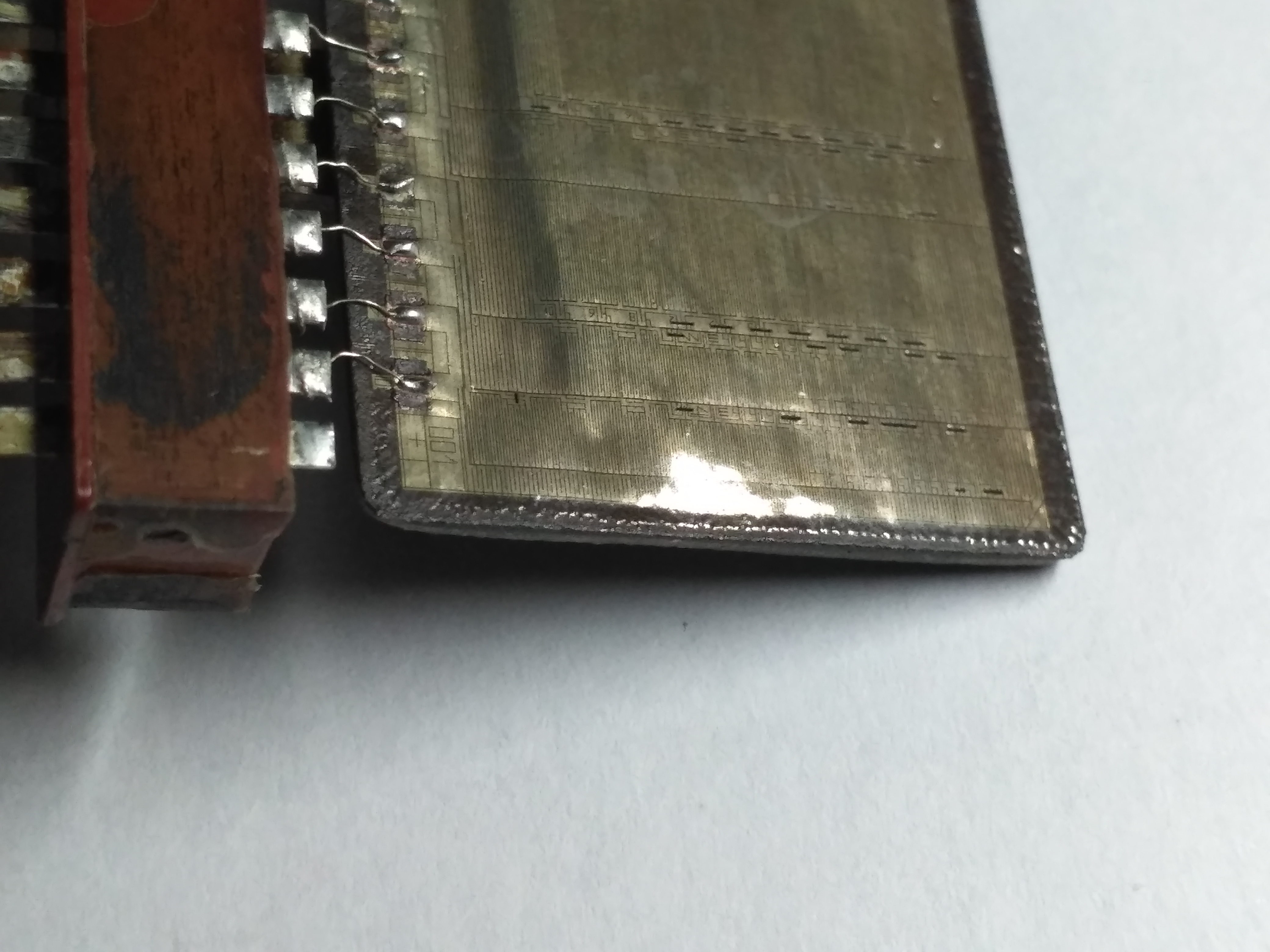

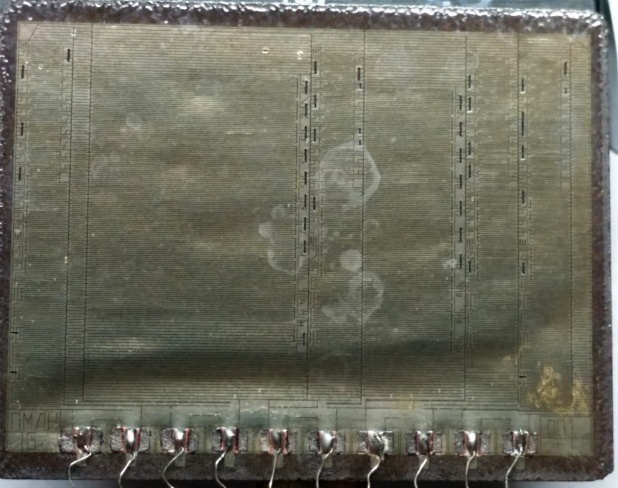

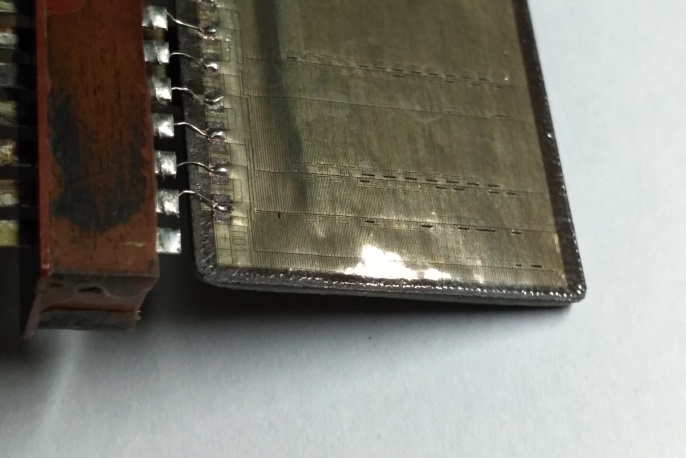

(экспериментальные). Представляют собой набор фольговых элементов сопротивления
на ситалловом основании. Предназначались для создания мер напряжения на основе
групп прецизионных стабилитронов со статистическим усреднением параметров.
Две 1-кОмные сборки используются при получения группового среднего отдельно для
стабилизатора тока, и для выходного напряжения меры. Сборка-делитель нужна для

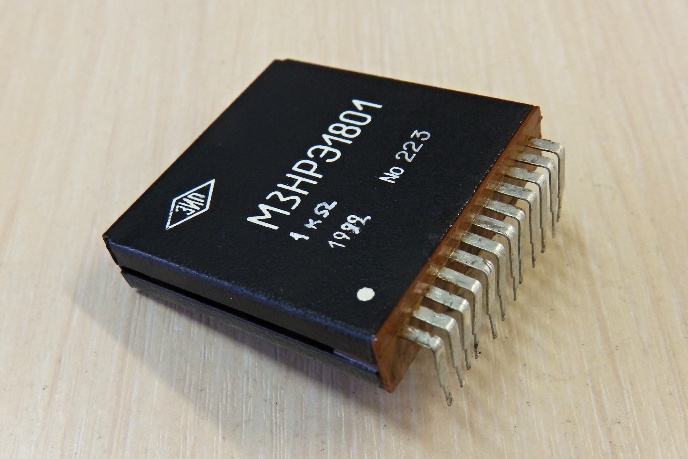

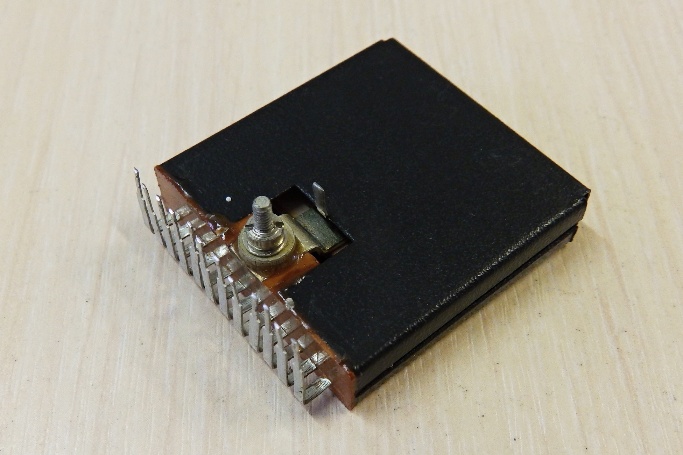

обратной связи ОУ и масштабирования 6,4 В в 10 В. На М3НРЭ1801 есть
паспорт.
Выпущены Краснодарским ЗИПом.

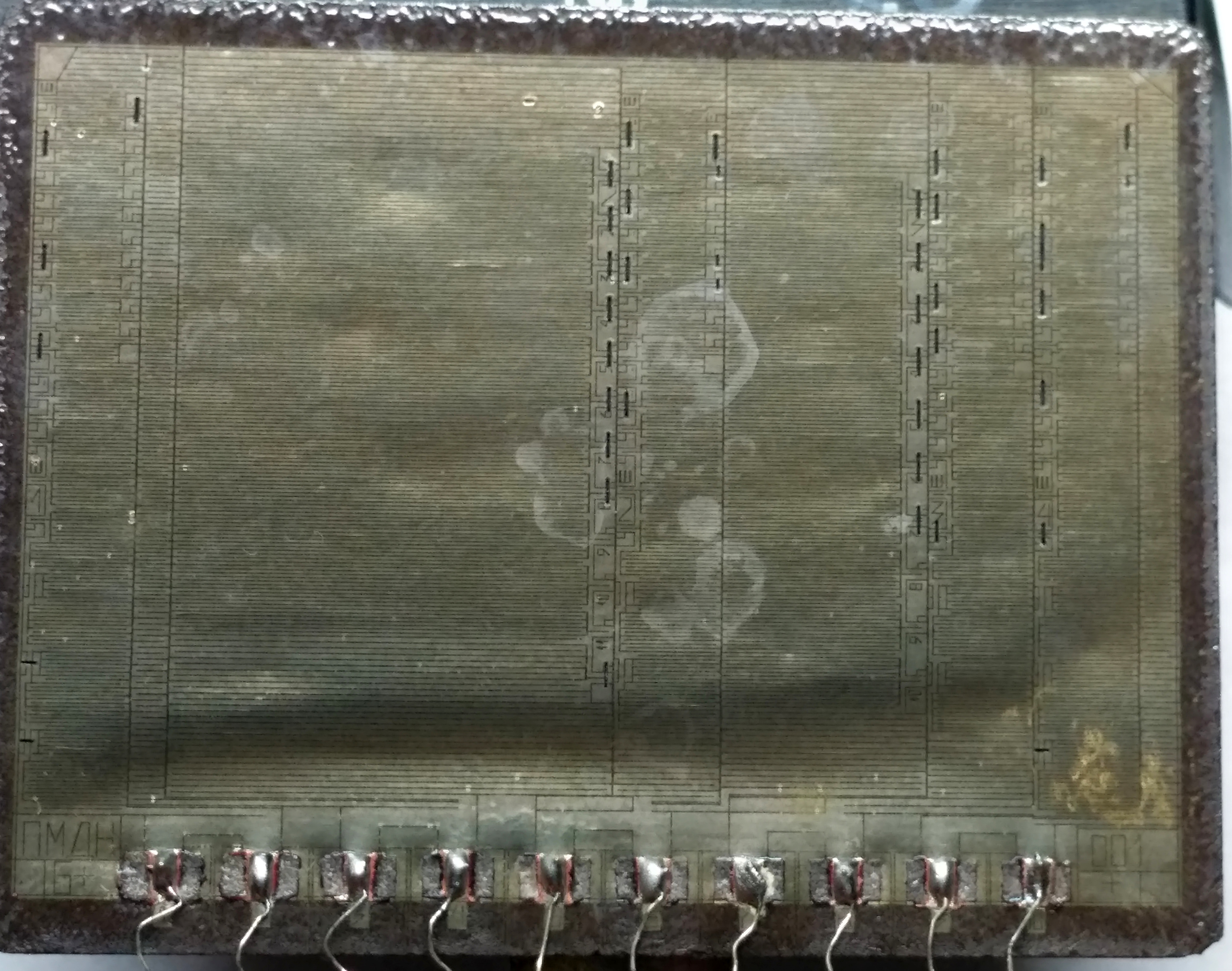

(фото с форума "Портативное
ретрорадио")
(фото с форума "Портативное
ретрорадио")
(фото Сергея Брылёва)
(фото Сергея Брылёва)
(фото Сергея Брылёва)

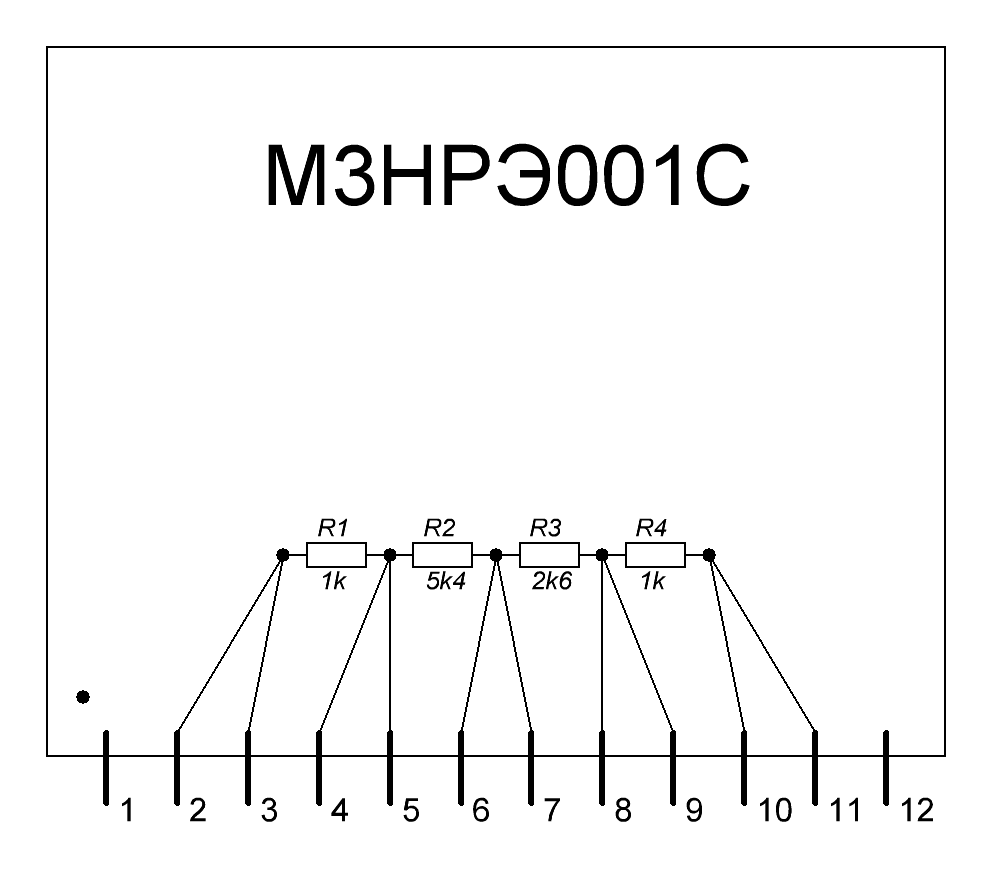

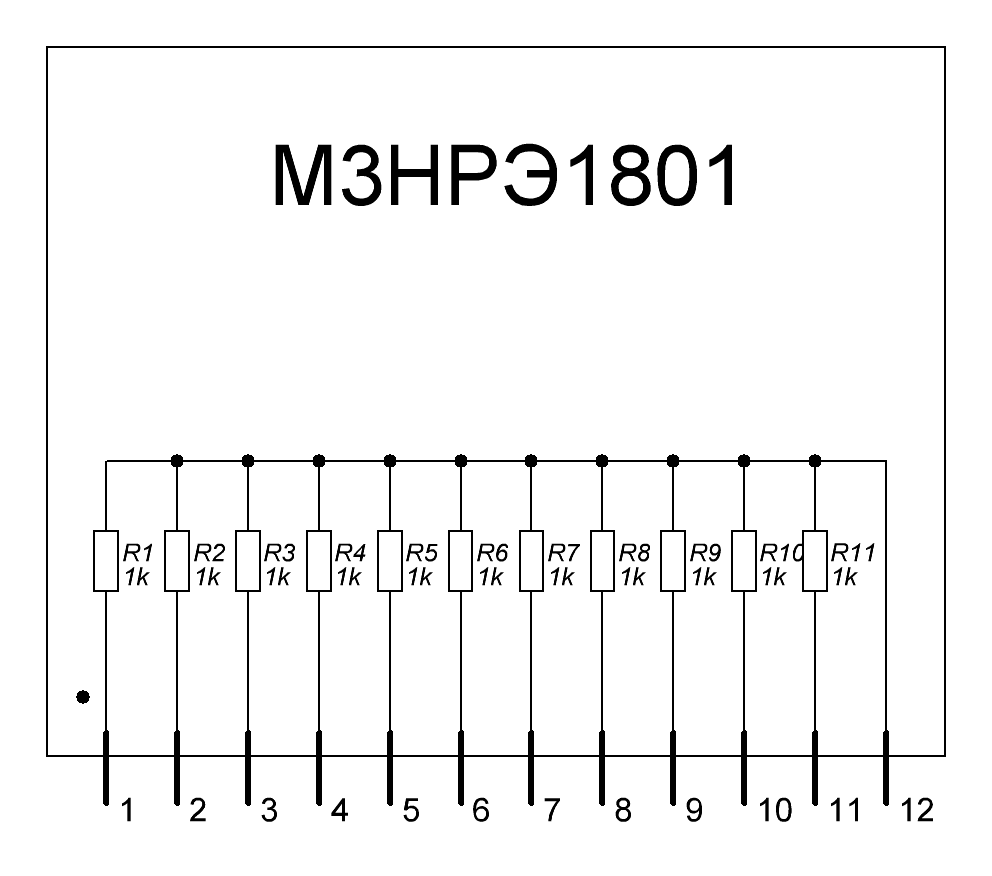

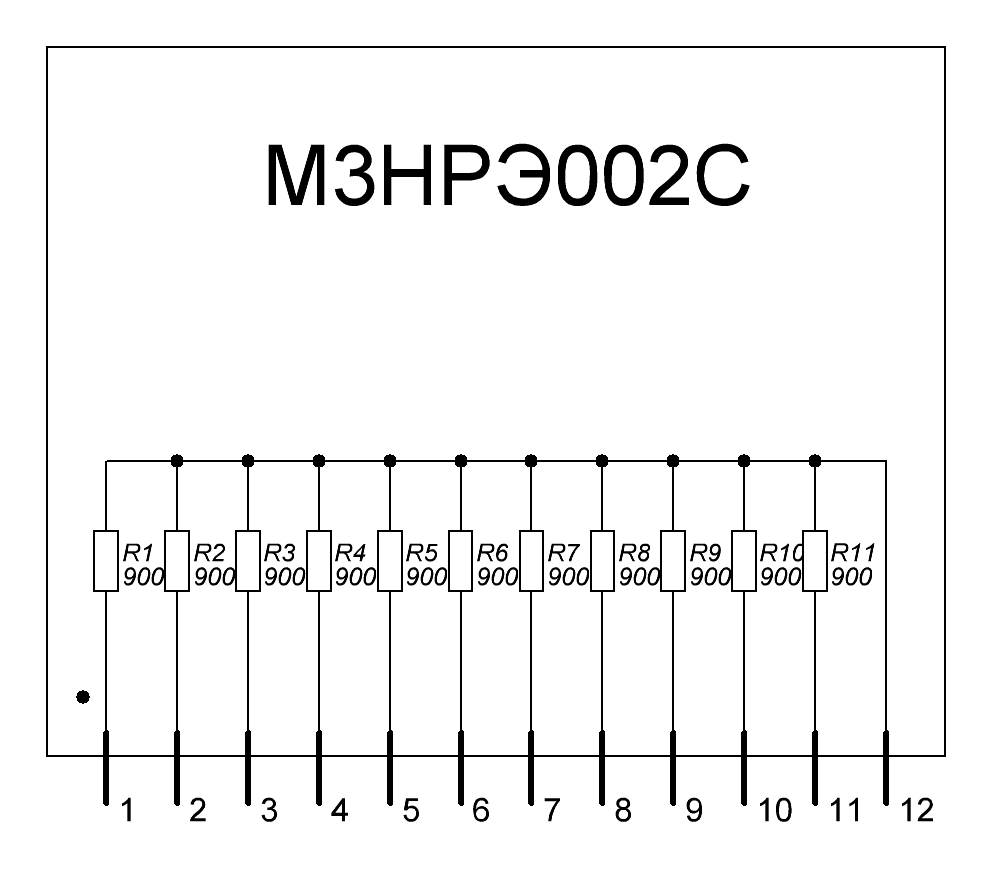

Внутренние схемы:
