М421104

(экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

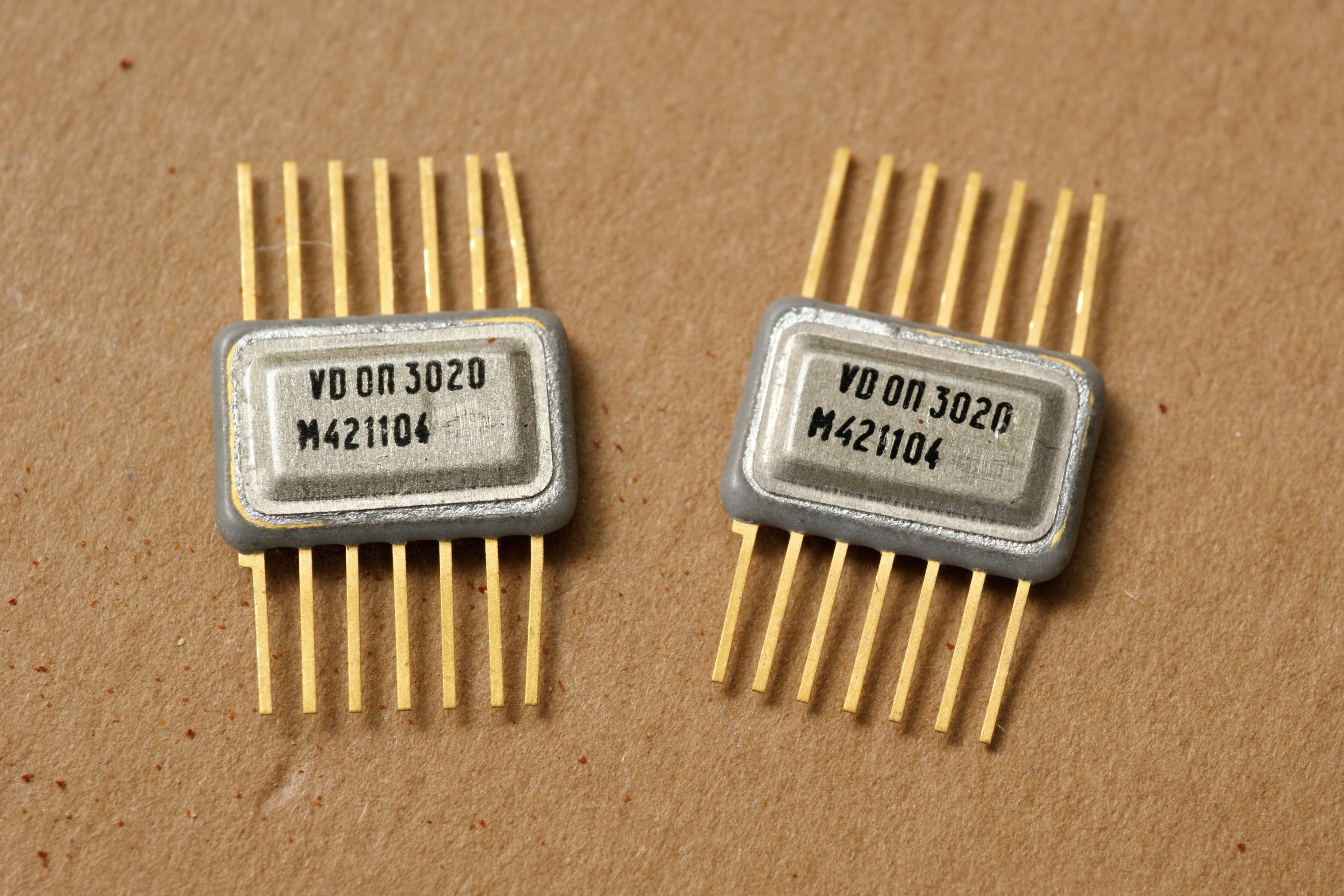

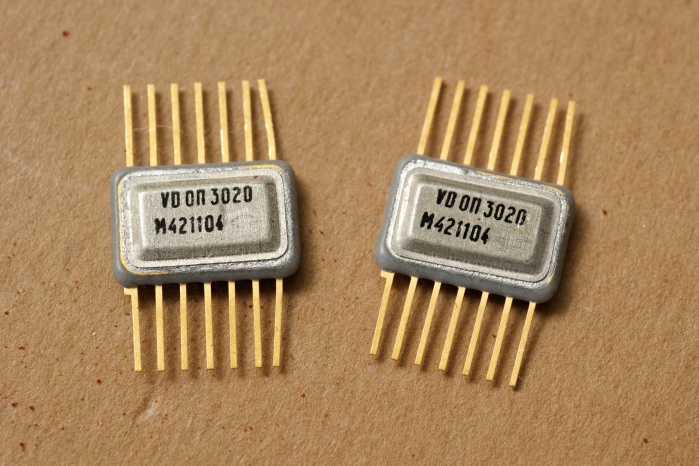

Это сверширокополосный монолитный интегральный усилитель СВЧ, из опытных серий, от Новосибирского электровакуумного завода.

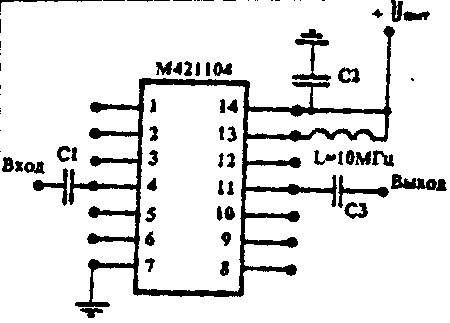

4 - вход; 7 - корпус; 8, 9 - выводы изменения усиления; 11 - выход; 13, 4 - "+" источника питания; 1, 2, 3, 5, 6, 10, 12 - подлежат заземлению

Электрические параметры
	Рабочий диапазон частот 1...700 МГц
	Выходная мощность при сжатии коэффициента усиления по мощности на 1 дБ - не менее 0,5 мВт
	Коэффициент усиления по мощности - не менее 18 дБ
	Неравномерность коэффициента усиления по мощности - не более 3 дБ
	Коэффициент стоячей волны по напряжению входа - не более 2
	Коэффициент шума - не более 7,5 дБ
	Напряжение источника питания - 5,8...6,2 В
	Потребляемая мощность - не более 220 мВт
	Ток потребления - не более 36 мА
	Предельная входная мощность - не более 2,5 мВт
	Коэффициент стоячей волны по напряжению нагрузки - не более 2,0 дБ
