Сверхширокополосный монолитный интегральный смеситель СВЧ диапазона частот 15-1000 МГц. Краткая справка на него. Название ОКР - "Тюбик-20" :)))
Производитель - ГП "Октава" (подразделение Новосибирского электровакуумного завода). М43209 выпускалась долго, только в 2021 году она получила категорию "неперспективная", т.е. изделия которые "предназначены для комплектации ранее разработанной аппаратуры при её производстве, эксплуатации и ремонте и не подлежат к применению во вновь разрабатываемой аппаратуре".
 |
Динамический диапазон не менее 80 дБ |
|
Коэффициент шума не более 10 дБ (8 дБ)* |
|
Подавление напряжения входного сигнала на выходе по отношению к уровню сигнала промежуточной частоты не менее 20 дБ |
|
Подавление напряжения гетеродина на выходе по отношению к уровню сигнала промежуточной частоты не менее 20 дБ |
|
Коэффициент передачи по мощности не менее 7 дБ (10 дБ)* |
|
Входное и выходное сопротивления 50 Ом |
|
Выходная мощность не менее 3,6 мВт |
|
Напряжение питания 4,5...6,5 В (9 В)* |
(фото от 1Ж24Б)

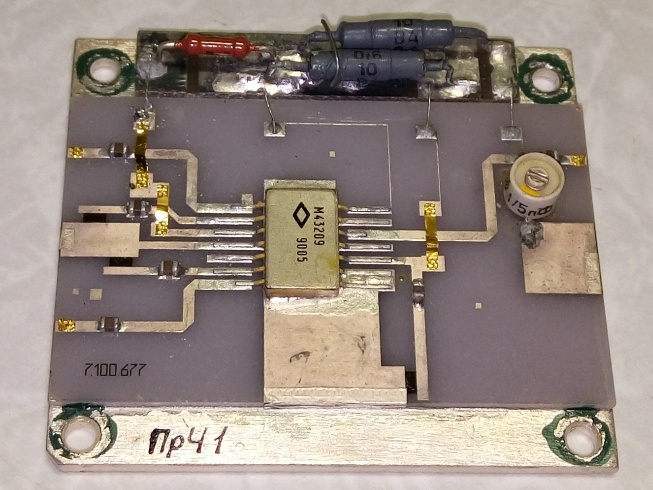

(фото Александра Назаренко)

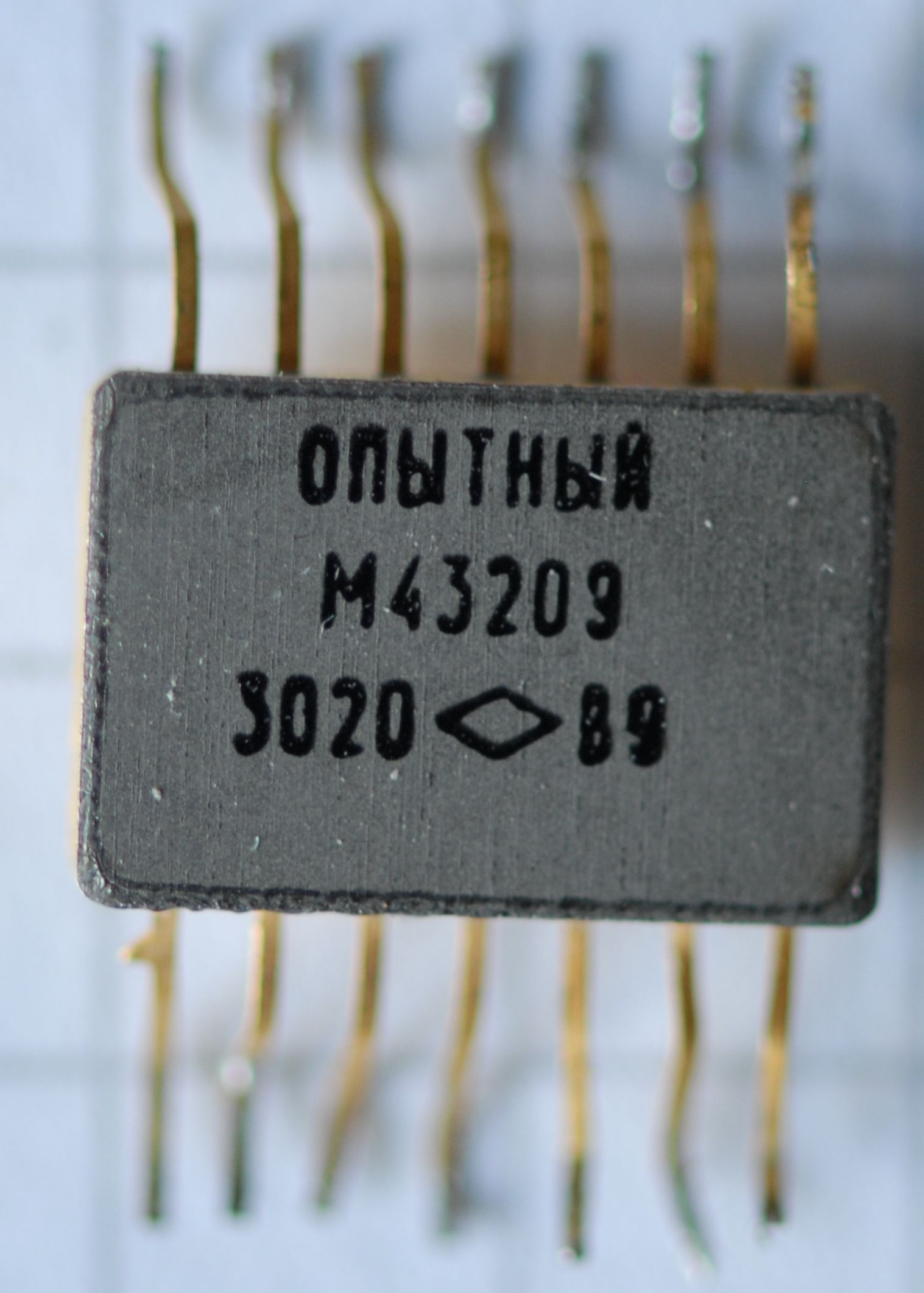

(фото Александра Назаренко)
Источники:
1. Ильин Г.И., Трофимов Л.А., Царева М.А. Проектирование радиоприемных устройств СВЧ: Учебное пособие для курсового и дипломного проектирования. Казань: Изд. Казан. гос. техн. ун., 2010.
