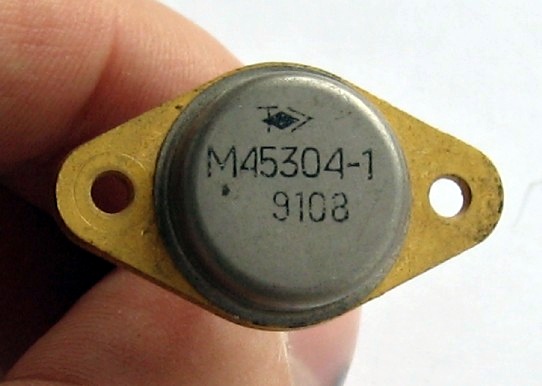

М45304, М45304-1

Производитель - "Пульсар", г.Москва

Назначение - интегральный модуль СВЧ-автогенератора. Диапазон частот 1782...1802 МГц, выходная мощность 600 мВт (М45304-1 - 500 мВт), напряжение питания 24 В. Имеет четвертьволновый "вибратор", настроенный на несущую частоту.

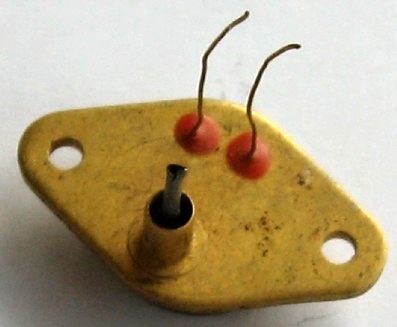

Модули собираются в специализированном корпусе на базе КТ-8 с нестандартным расположением выводов и дополнительным коаксиальным выводом для отвода СВЧ-мощности. Габариты и крепежные отверстия корпуса соответствуют корпусу КТ-8.

Справочные данные на них от Александра Перебаскина.

Эти модули используются в передатчиках метеорологических зондов МРЗ-1 (Малогабаритный РадиоЗонд).

Зонды посылают на наземную РЛС (старую АВК-1 или новую Вектор) информацию о влажности и температуре, по перемещению зонда судят о направлении и скорости ветра, по телеметрическим параметрам (температура и влажность) определяют давление. Такие исследования атмосферы называется ТВЗ (Температурно-Ветровое зондирование) и проводятся в ЦАО (Центральной Аэрологической Обсерватории) и других аэрологических станциях, каждый день два раза в сутки.

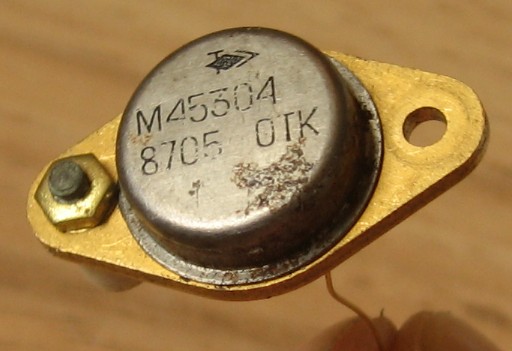

(фото с форума Отечественная радиотехника XX века)

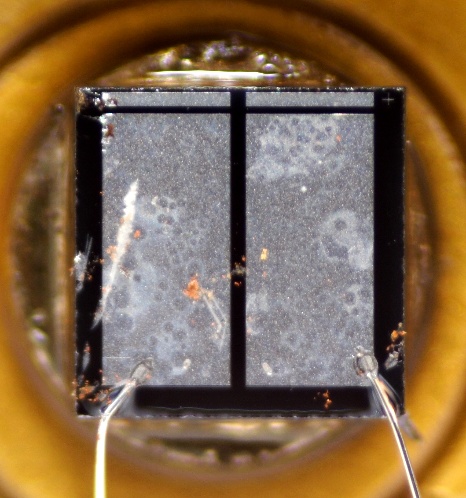

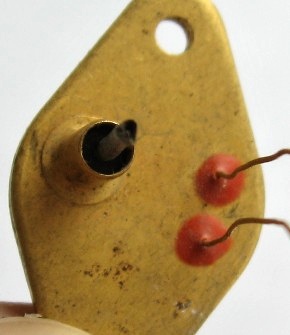

(фото с форума Радиокартинки)

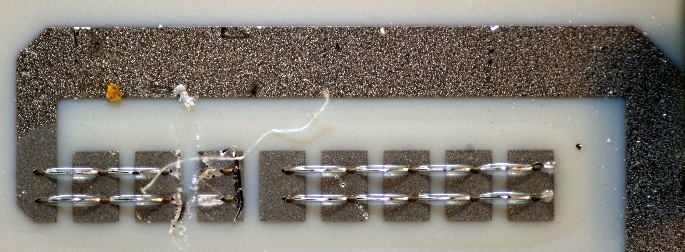

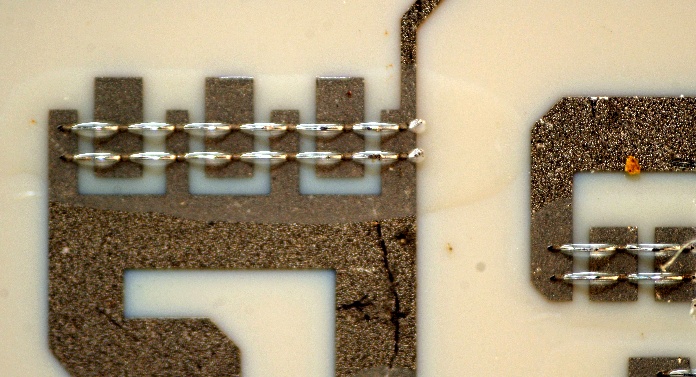

(фото с форума Радиокартинки)

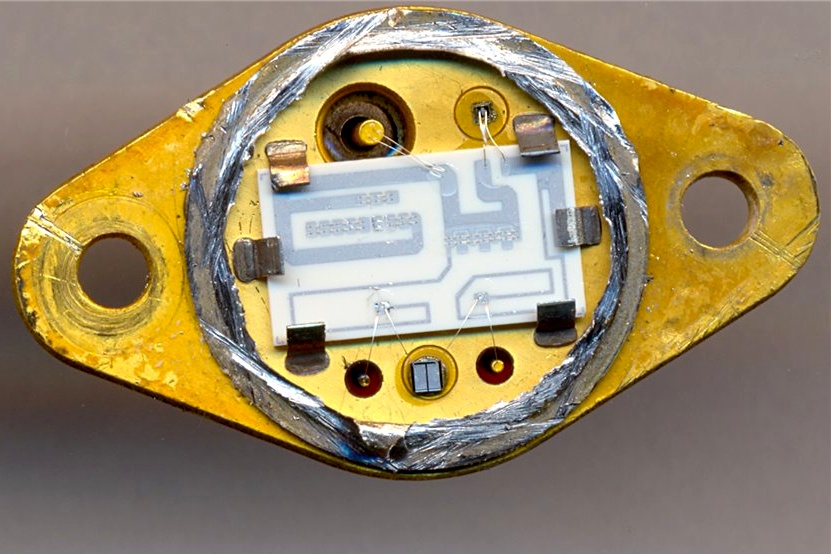

(фото с форума Радиокартинки)
