М6К4

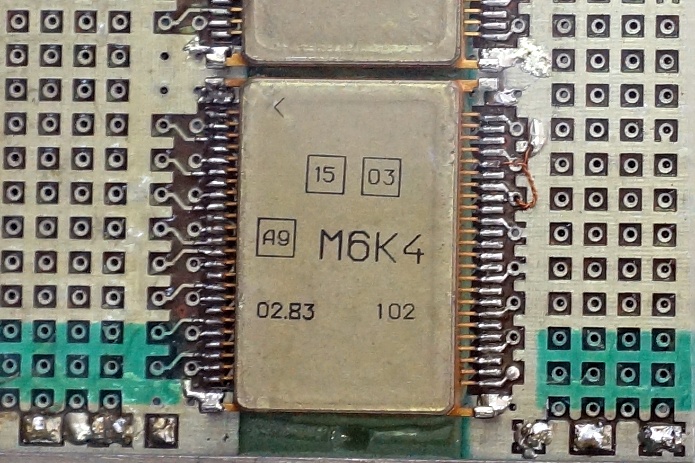

(фото из журнала Что-то с памятью моей стало)

Что это - неизвестно, но микросборка применялась в каком-то из ТЭЗов оперативной памяти многопроцессорного вычислительного комплекса "Эльбрус-2".

Хотя... в книге серия с ней описана как матричные БИС на базе БМК И-200М, разработанные при проектировании МВК "Эльбрус-3". Они являются аналогами печатных плат МВК "Эльбрус-2".

В М6К4 использовано 17% внутренних ячеек БМК, 25% периферийных и 19% общих. Потребляемая мощность 1,3 Вт, макс. задержка 2,3 нс, число сигнальных цепей - 46.

Оттуда же - "... на проектирование первых 15 типов матричных БИС на БМК И-200М потребовалось 2 мес. рабочего времени и около 20 ч процессорного. В среднем, проектирование одной матричной БИС продолжалось 4—6 дней (2 дня — логическое проектирование, 2—3 дня — конструкторское). Редактирование результатов автоматического проектирования выполнялось в интерактивном режиме, причем работа проводилась сеансами по 2 ч за терминалом типа «Видеотон». В день проводилось, в среднем по 3 сеанса. Для дотрассировки 4—5 соединений требовалось 1—2 сеанса, а для 10 и более соединений 1—2 недели. На вывод комплекта конструкторской документации для одного типа матричных БИС расходовалось 15 мин процессорного времени."

Производитель, предположительно - СКБ Института точной механики и вычислительной техники (г.Москва).

Источники:

1. Автоматизированное проектирование СБИС на базовых кристаллах/А. И. Петренко, В. Н. Лошаков, А. Я. Тетельбаум, Б. Л. Шрамченко. - М.: Радио и связь, 1988 (Массовая б-ка инженера "Электроника").
