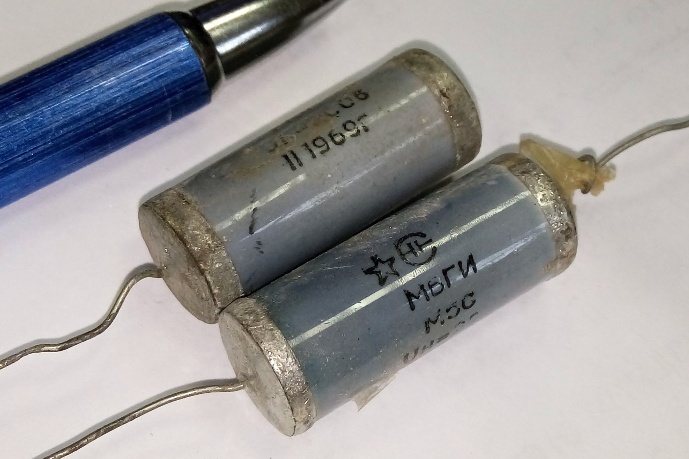

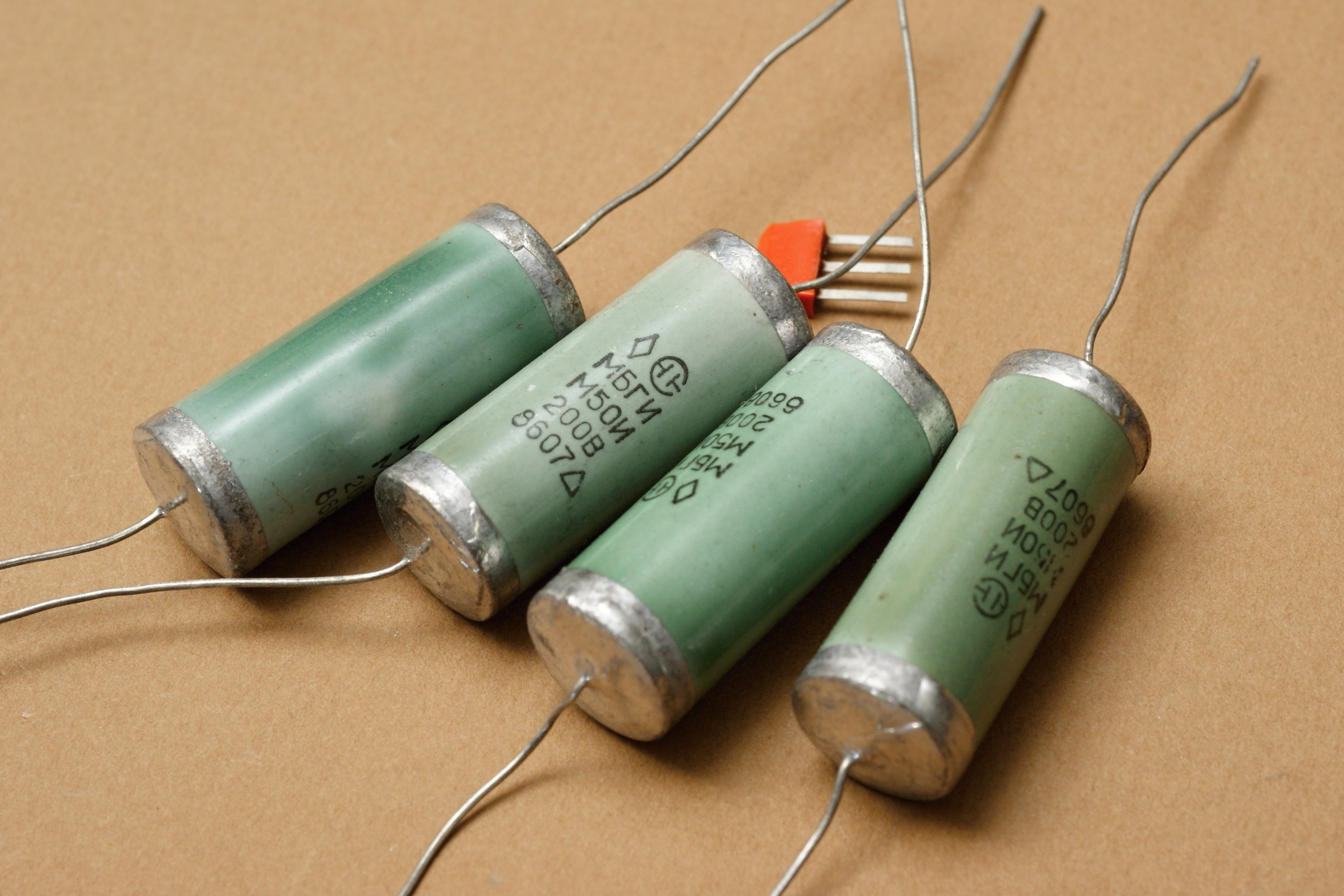

МБГИ

Очень редкий вид (М)еталло-(Б)умажных (Г)ерметизированных конденсаторов - в (И)золированном корпусе. Выпускались одного-единственного номинала, на 0,5 мкФ/200 В.

Жизнь их в аппаратуре была не слишком простой, судя по справочному листу. Применяться они могли только "при условии заливки их в специальных приспособлениях заливочными маслами М38 (ТУМСХМ 246-52) или М-38А (ОПТУ 574-59)"; допускалась также заливка пенополиуретаном при снижении требований к виброустойчивости.

При этом, "Конденсаторы без гермоупаковки перед монтажом в аппаратуру могут храниться в нормальных условиях не более 15 суток". При герметичном корпусе, да!

Ну и ещё одну цитатку приведу, "Минимальная вероятность безотказной работы под номинальным напряжением при температуре +60°С в течение 50 ч при риске заказчика b=0,1 - не менее 0,995". Время работы выделено мной. Всего 50 часов, при этом заказчик явно рискует ;)))

Производитель - Новосибирский завод конденсаторов.

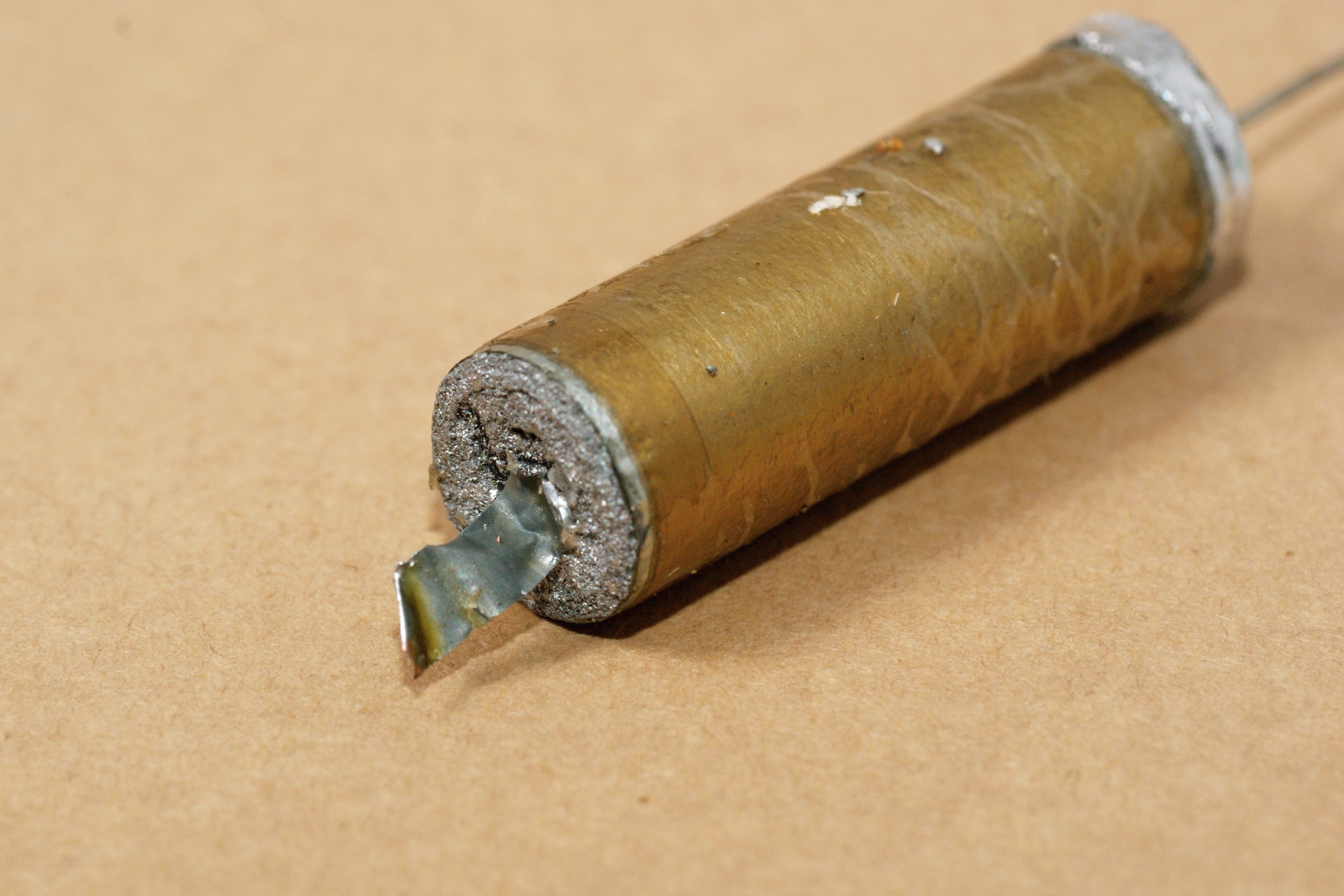

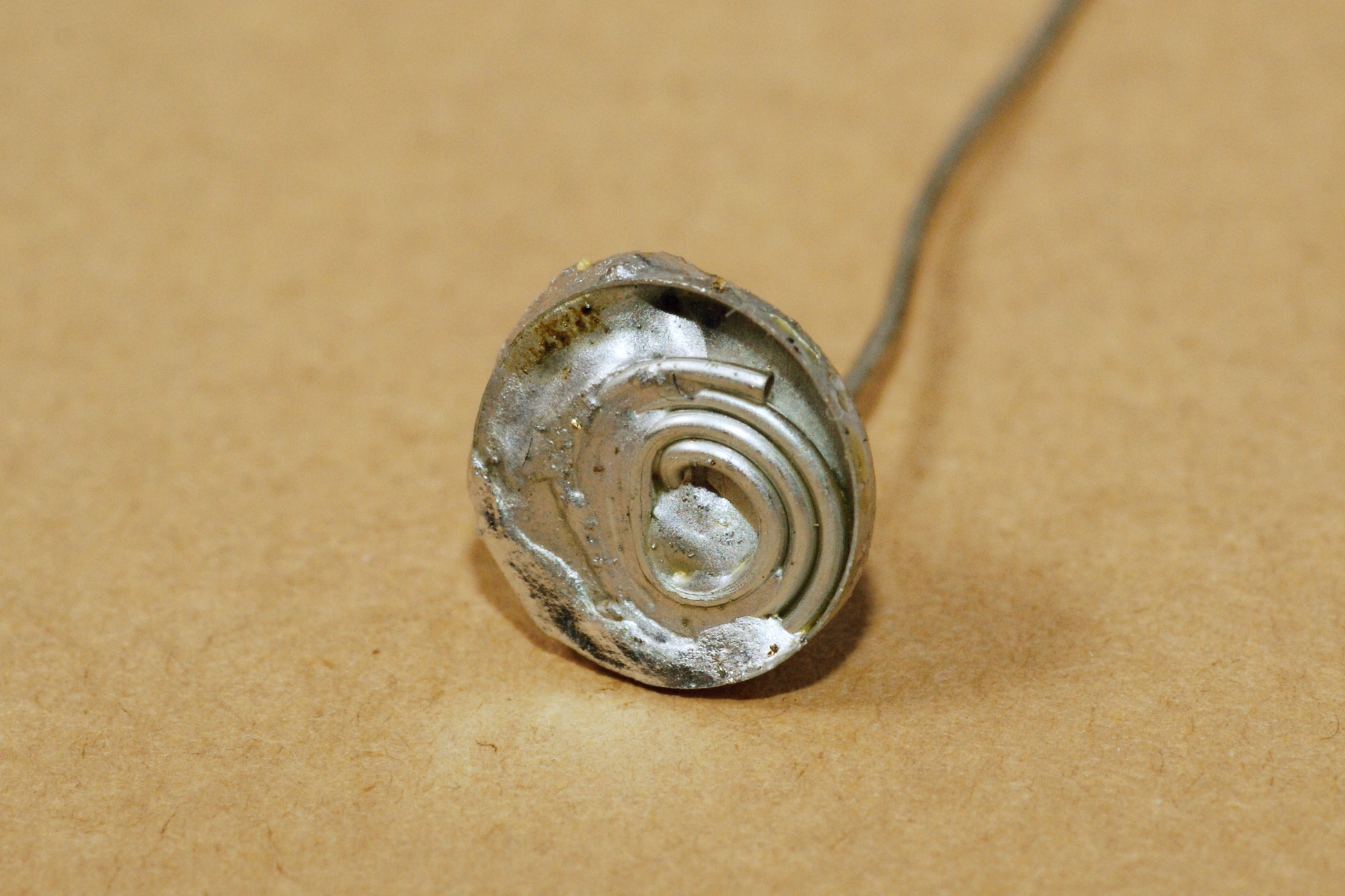

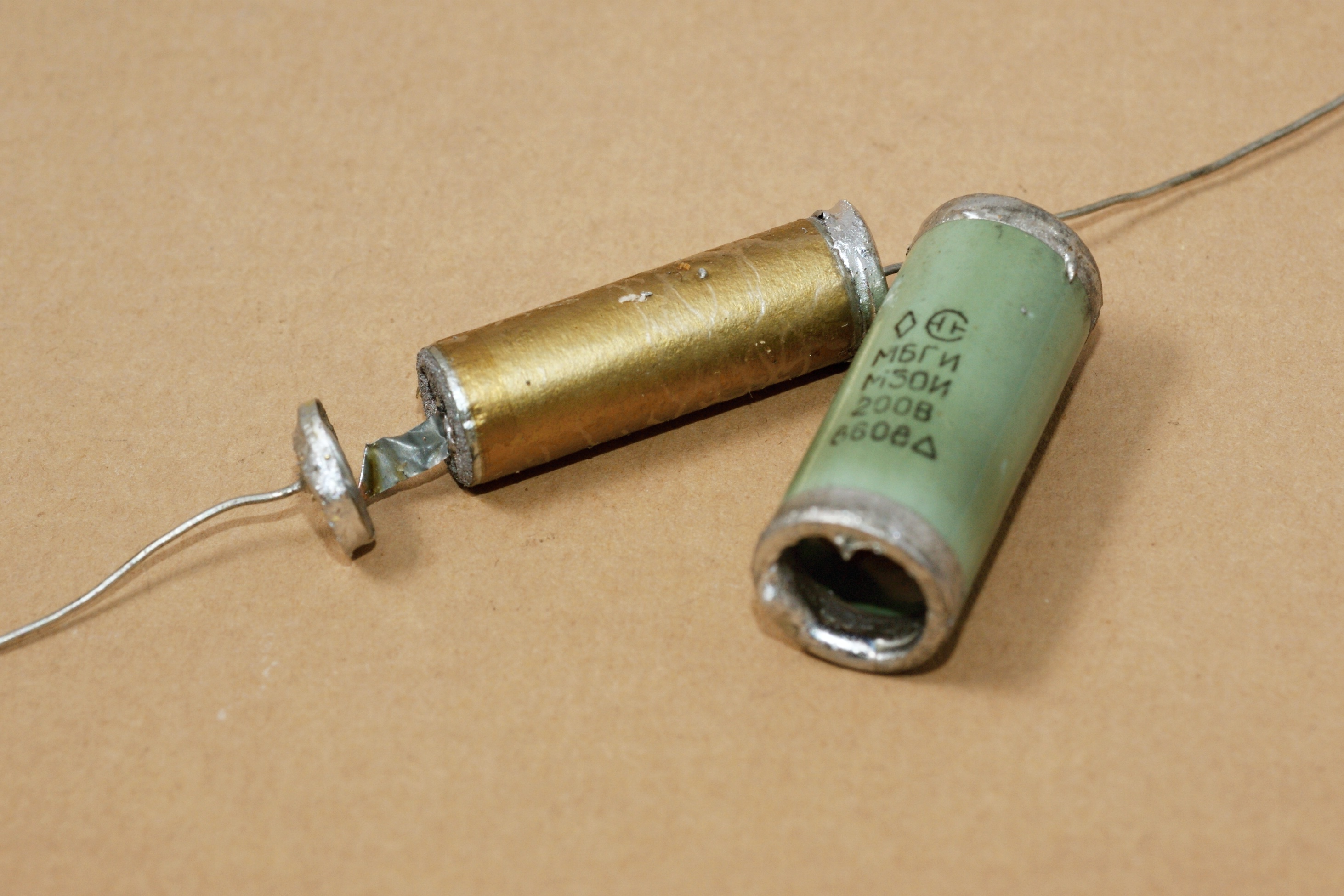

Внутри они ничем особенным не выделяются, вроде:


(фото Александра Назаренко)

Источники:

1. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
2. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
3. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
4. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
5. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
