МБГН

Металлобумажные конденсаторы серии МБГх широко известны и выпускаются до сих пор. Но есть среди них и довольно редкие типы.

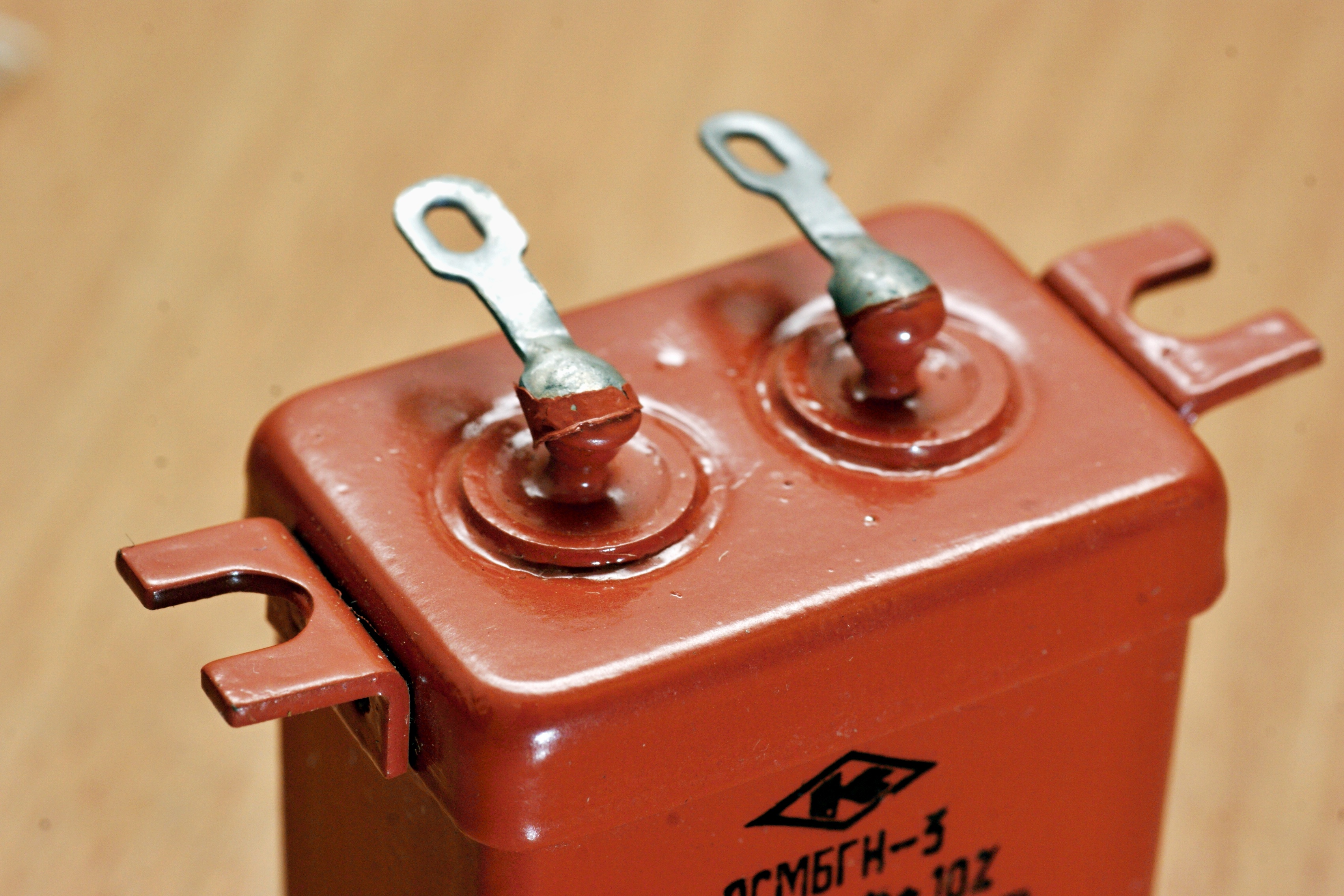

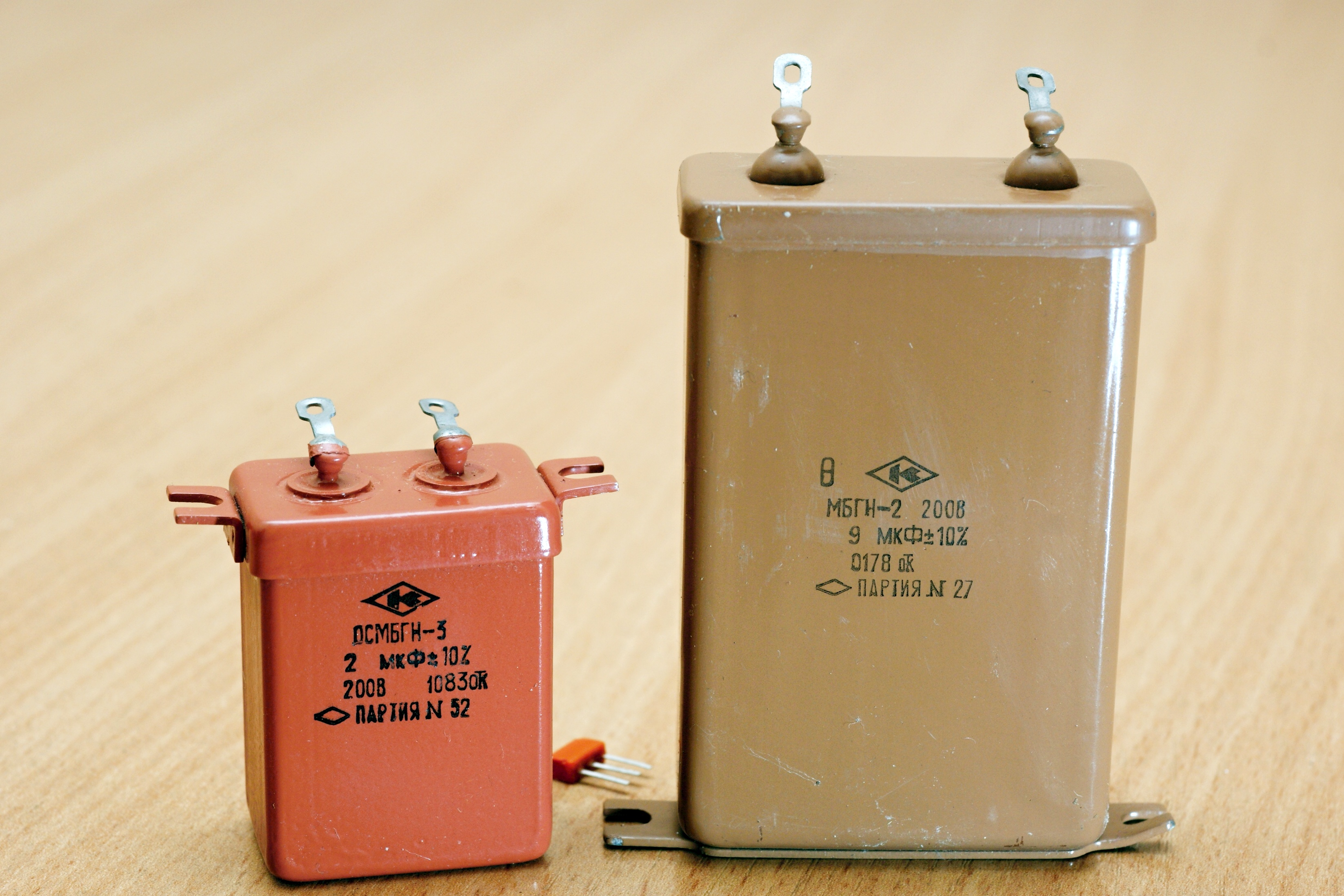

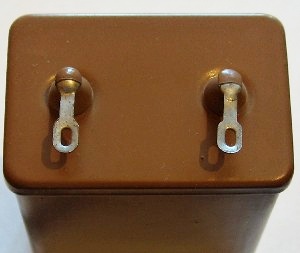

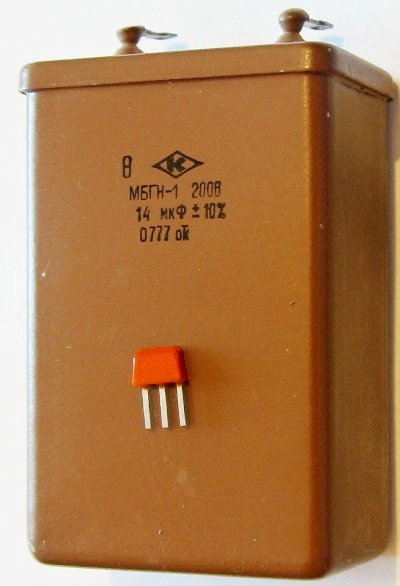

К таким можно отнести и Металло-Бумажный Герметизированный Низковольтный (также встречается вариант "повышенной Надежности") конденсатор, выпускавшийся в трёх конструктивных вариантах (в зависимости от вида крепления).

Такие конденсаторы применялись вместо распространенных МБГП в тех случаях, когда требовалась повышенная надежность работы, в том числе при очень низких напряжениях. Надежность обеспечивалась тем, что вместо диэлектрика из одного слоя бумаги толщиной 8 мкм применен диэлектрик из двух слоев бумаги толщиной 4-5 мкм.

Из примечательных особенностей можно отметить странные нестандартные номиналы.

Справочный лист на них, и данные из отраслевого каталога.

Разработаны они были в 50-х годах ленинградским НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд"). Серийный выпуск первых партий проходил там же (с плана опытного завода при НИИ их сняли в 1959 году), но с 1958 года производство перенесли на ленинградский завод №988 ГКРЭ (ныне это завод "Мезон"); там он продолжается и поныне.

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959.
2. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
3. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
4. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
5. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
6. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
7. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
8. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
9. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
10. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
11. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2006. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
