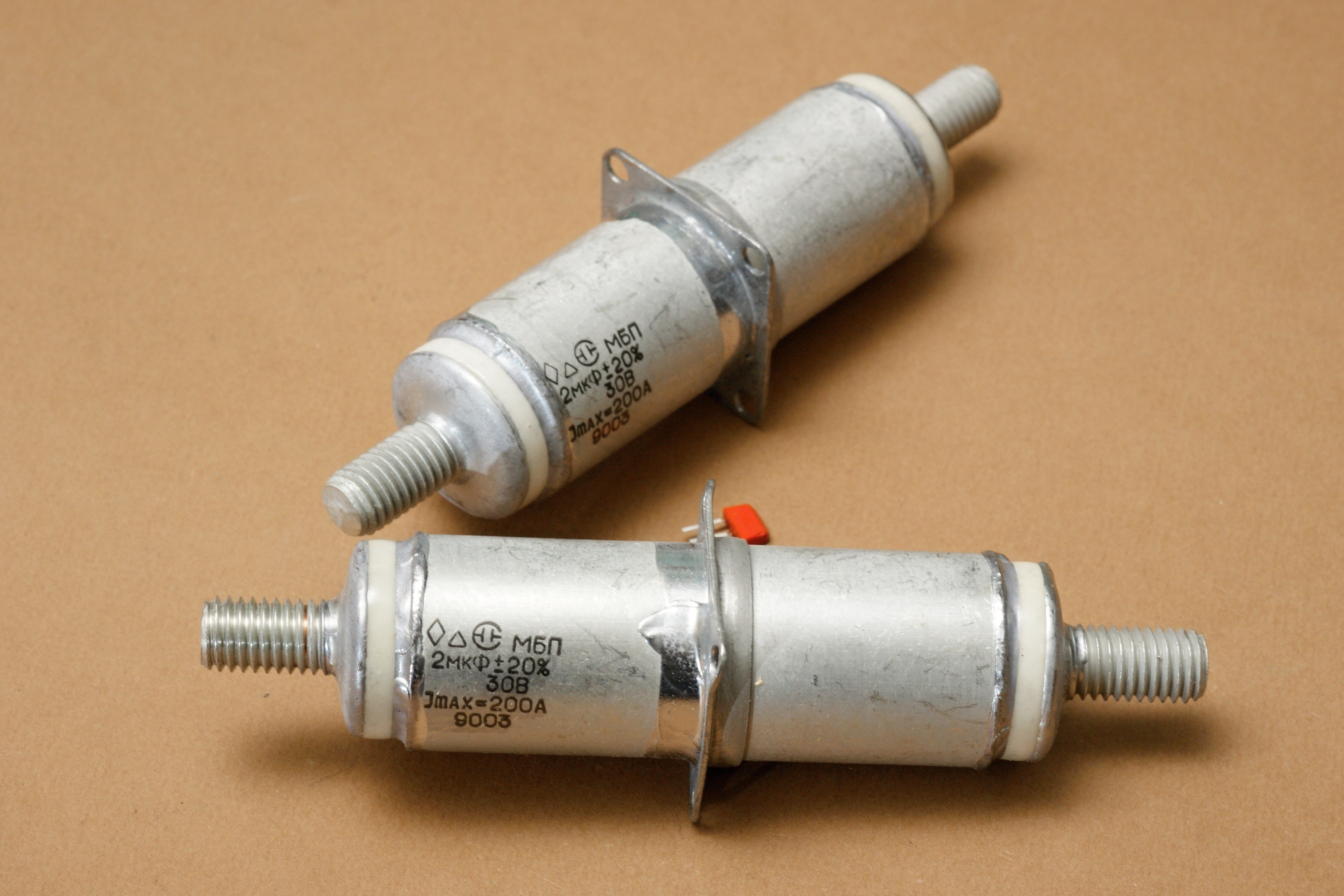

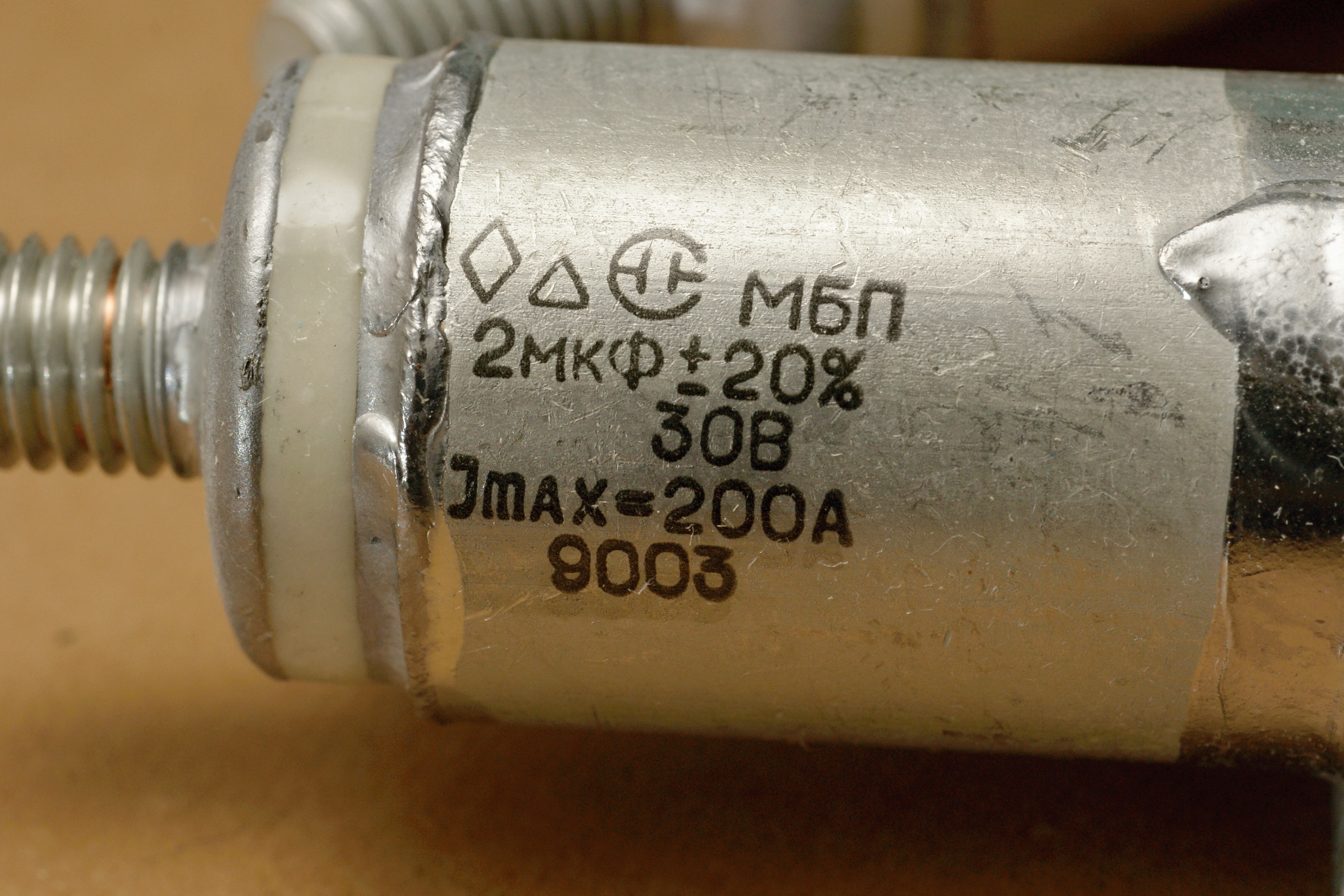

(М)еталло-(Б)умажные (П)роходные конденсаторы. В общем-то, большинство проходных конденсаторов встречаются в обыденной жизни редко, но этот тип выделяется даже среди них.
Такие конденсаторы применяются для подавления помех в цепях
переменного тока; по существу, это фильтры нижних частот. Они имеют коаксиальную
конструкцию, при этом один из выводов представляет собой токонесущий стержень,
по которому протекает полный ток внешней цепи.
Вырезка из справочника
о них и данные
из отраслевого каталога. МБП - самые могучие проходные конденсаторы по токовой нагрузке,
они рассчитаны на номинальные токи от 200 до 600 А.
По результатам измерений резонансная частота у них составляет 20 МГц,
паразитная индуктивность 6...30 пГн (в зависимости от номинала), сопротивление
выводов 0,02...0,14 Ом.
Производитель - Новосибирский завод конденсаторов.

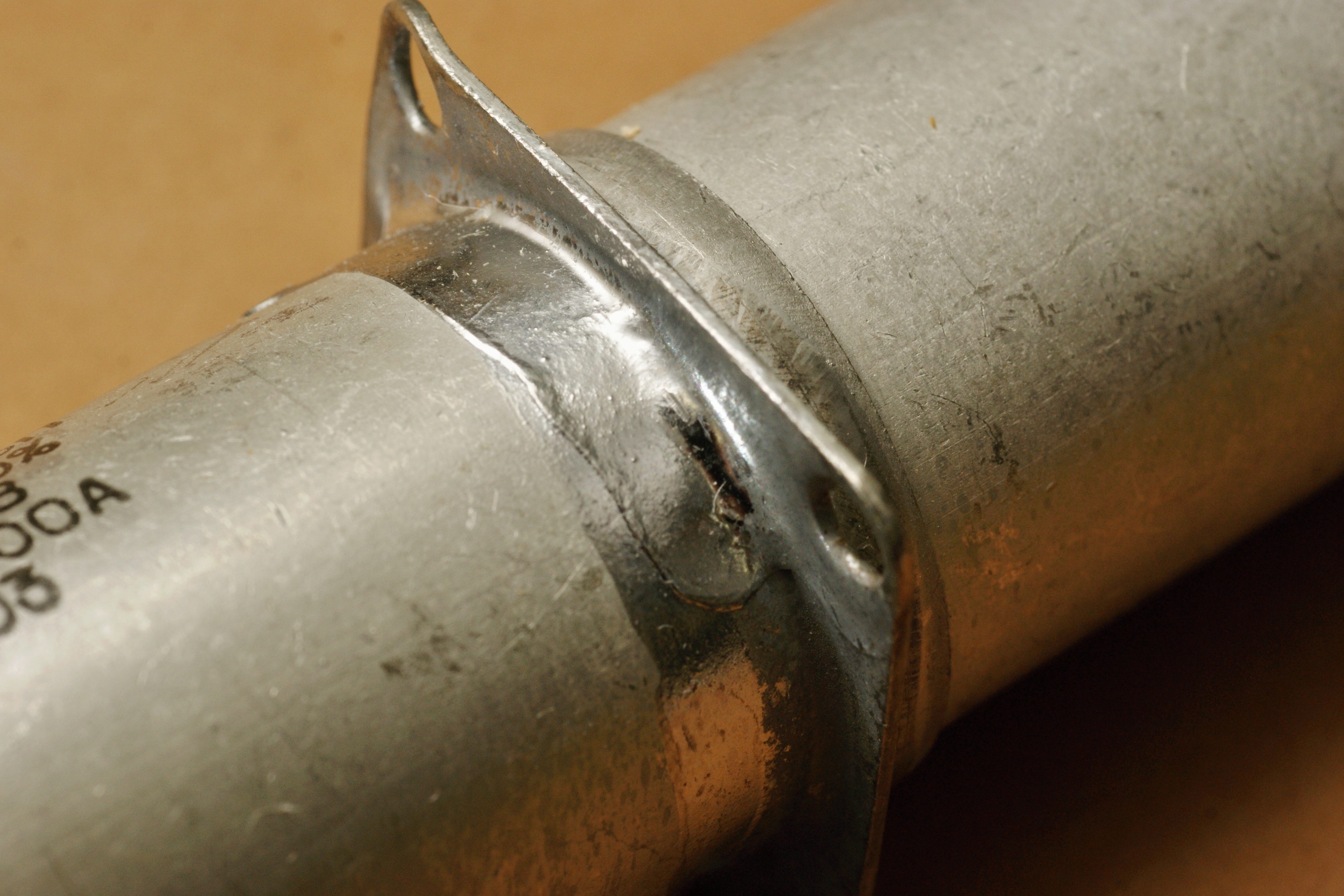

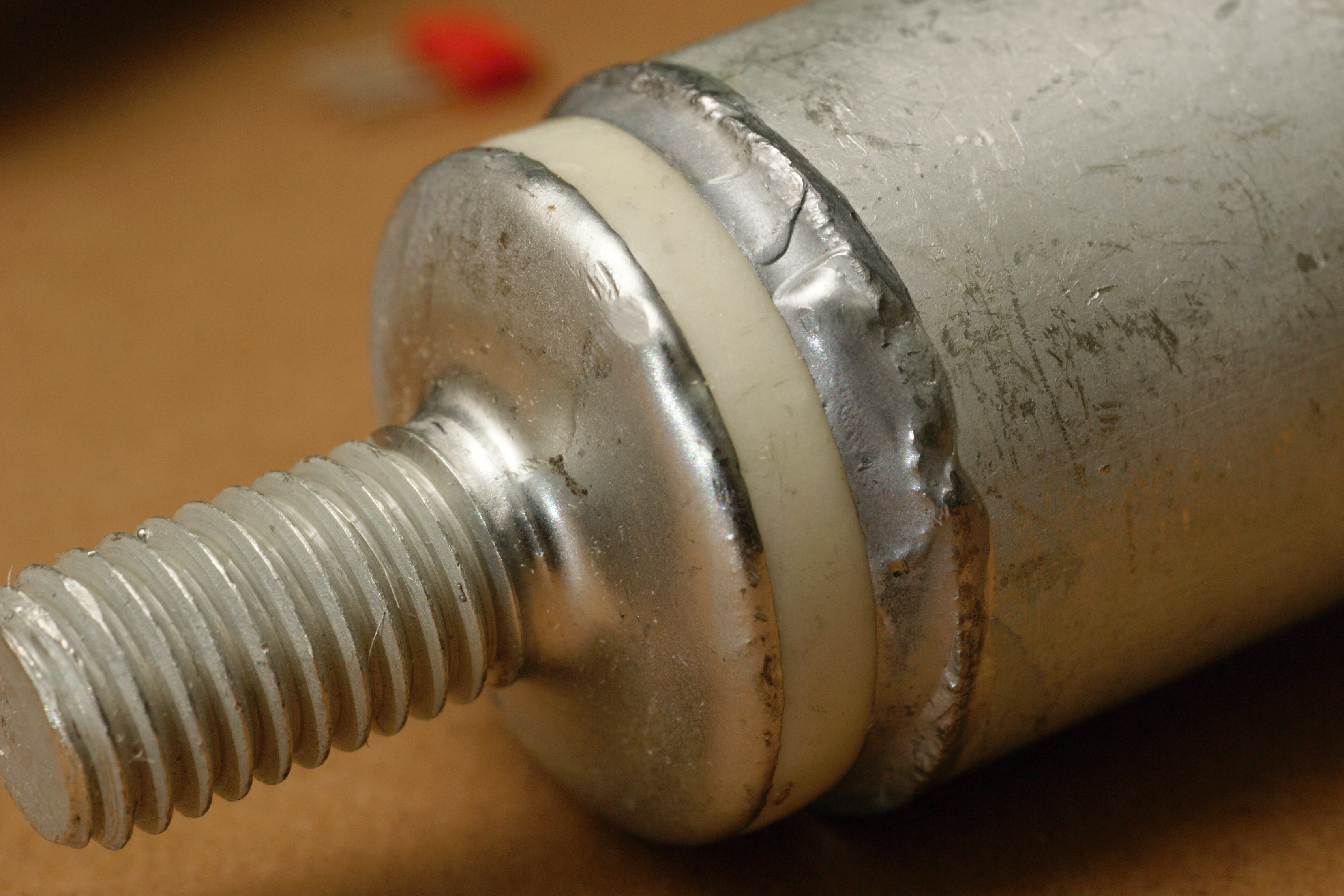

Корпус у него весь такой опаянный...
Источники:
1. Ю.В. Сафрошкин. Переходные характеристики и устойчивость транзисторных стабилизаторов напряжения и тока. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 272).
2. Конденсаторы. Справочник. Том II.
Конденсаторы постоянной емкости. ВНИИ "Электронстандарт",
1973.
3. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
4. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
5. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.:
Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
