Куб памяти КП128-17-М70

Есть такая восточная пословица, "сиди спокойно на берегу реки, и мимо проплывет труп твоего врага". С некоторых пор и я стал исповедовать такой подход. Рано или поздно сбудутся все мечты.

Так и эта. Давно, очень давно я хотел получить в свою коллекцию так называемый куб памяти. Куб этот у фанатов старых ЭВМ имеет статус чуть ли не фетиша, в основном из-за своей редкости.
И вот, пожалуйста, дождался. Приплыл, можно сказать, прямо в руки.

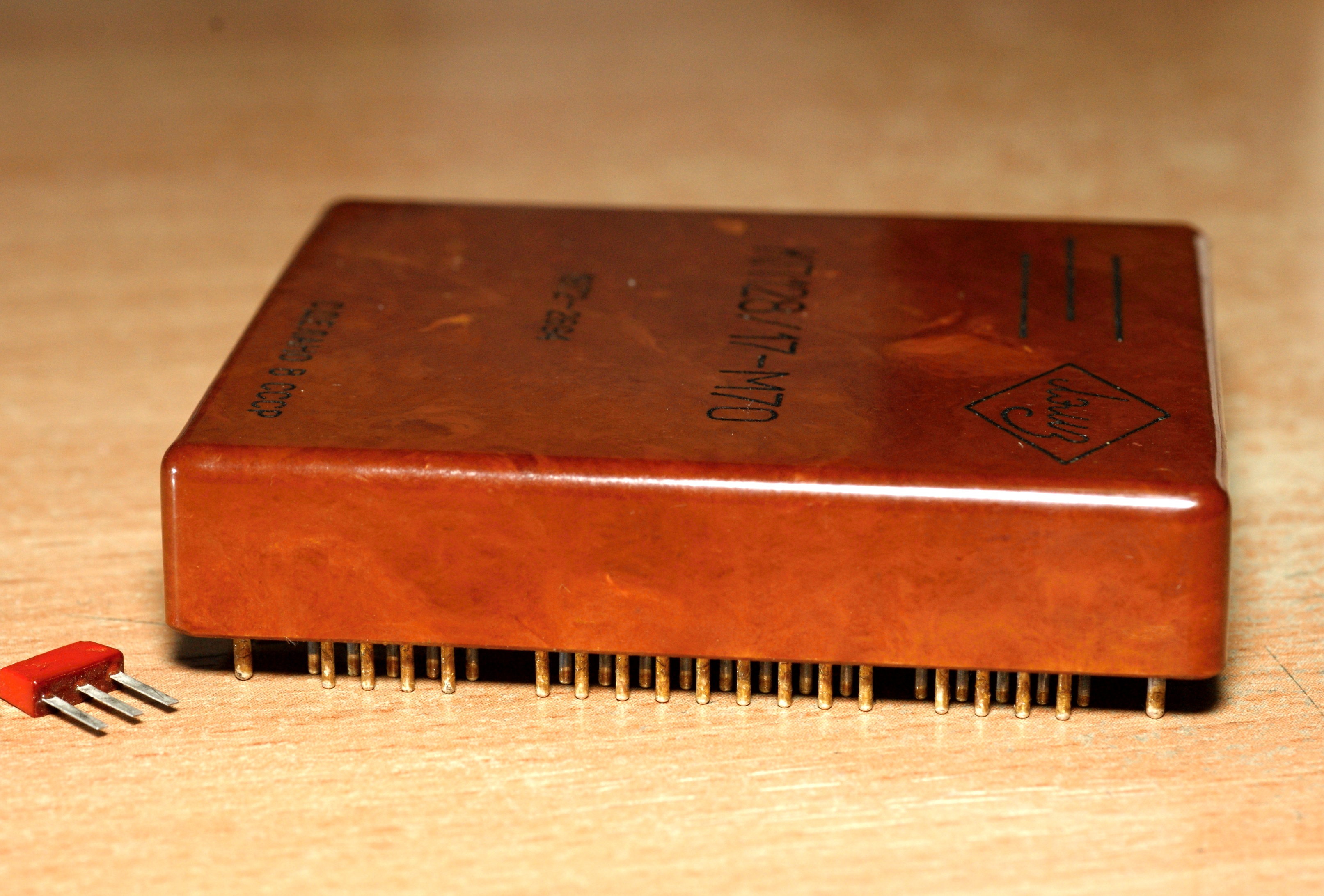

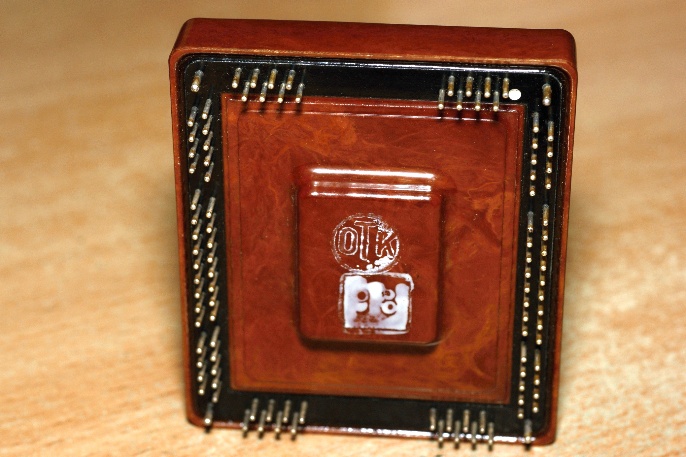

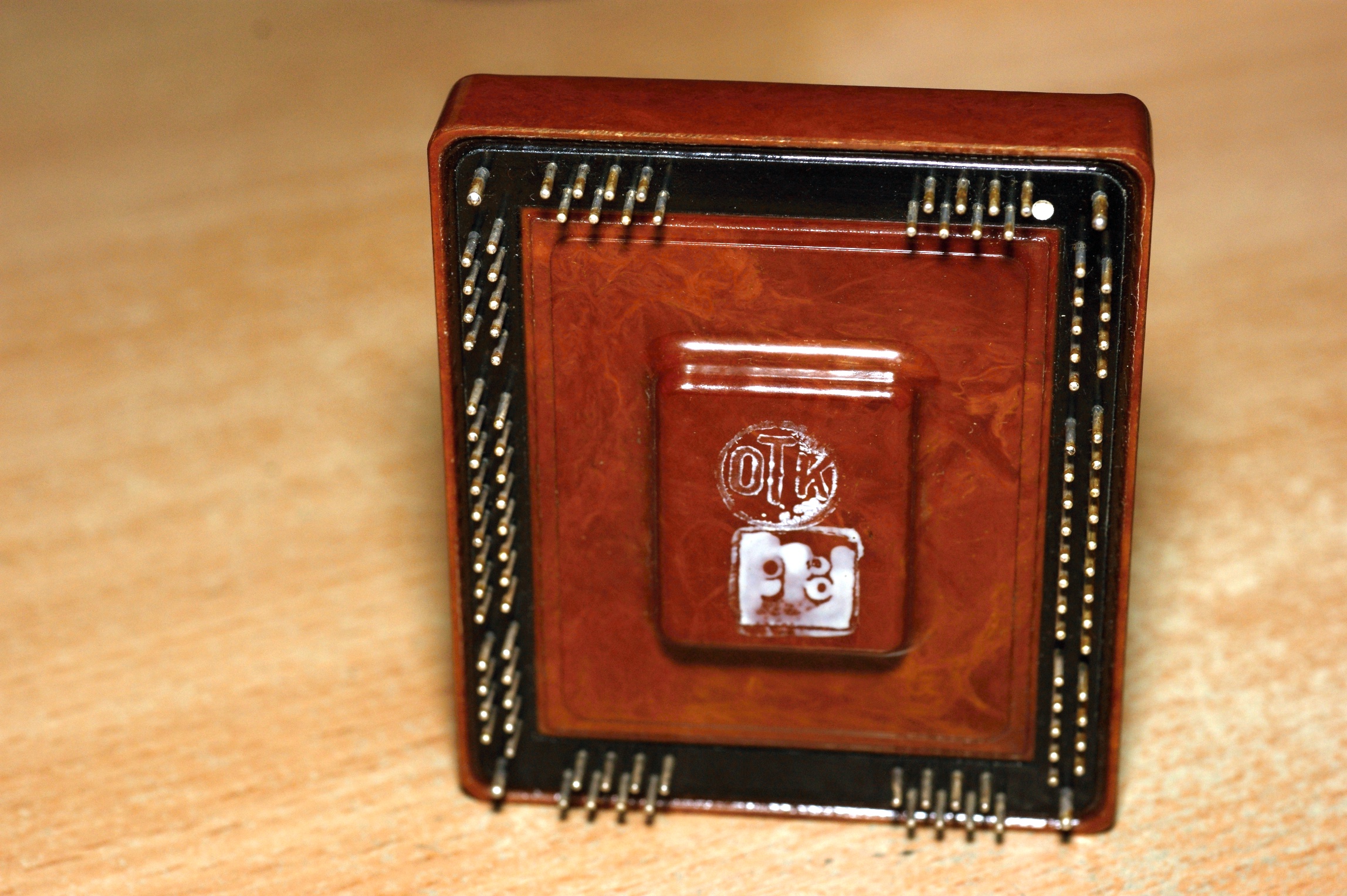

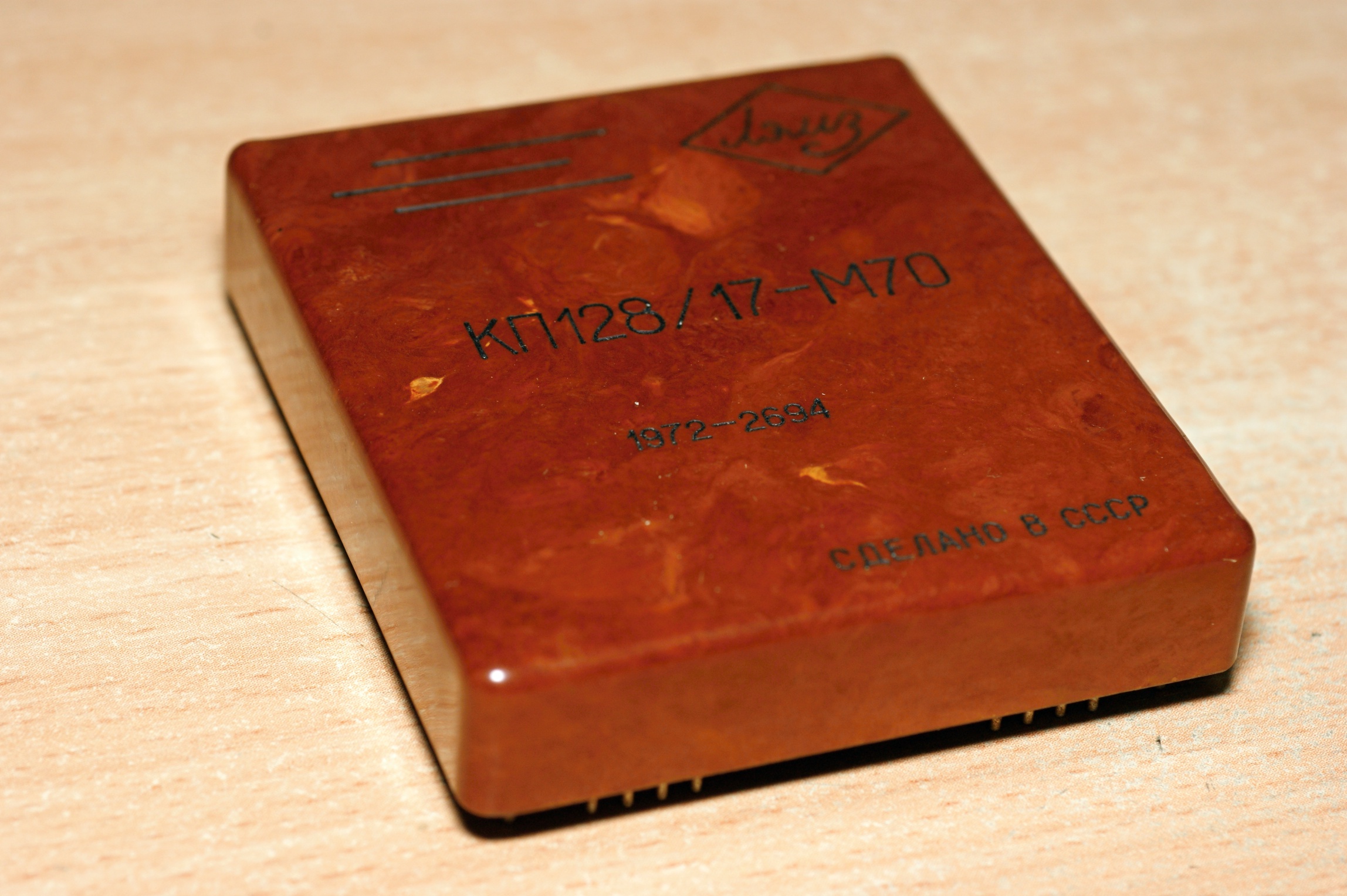

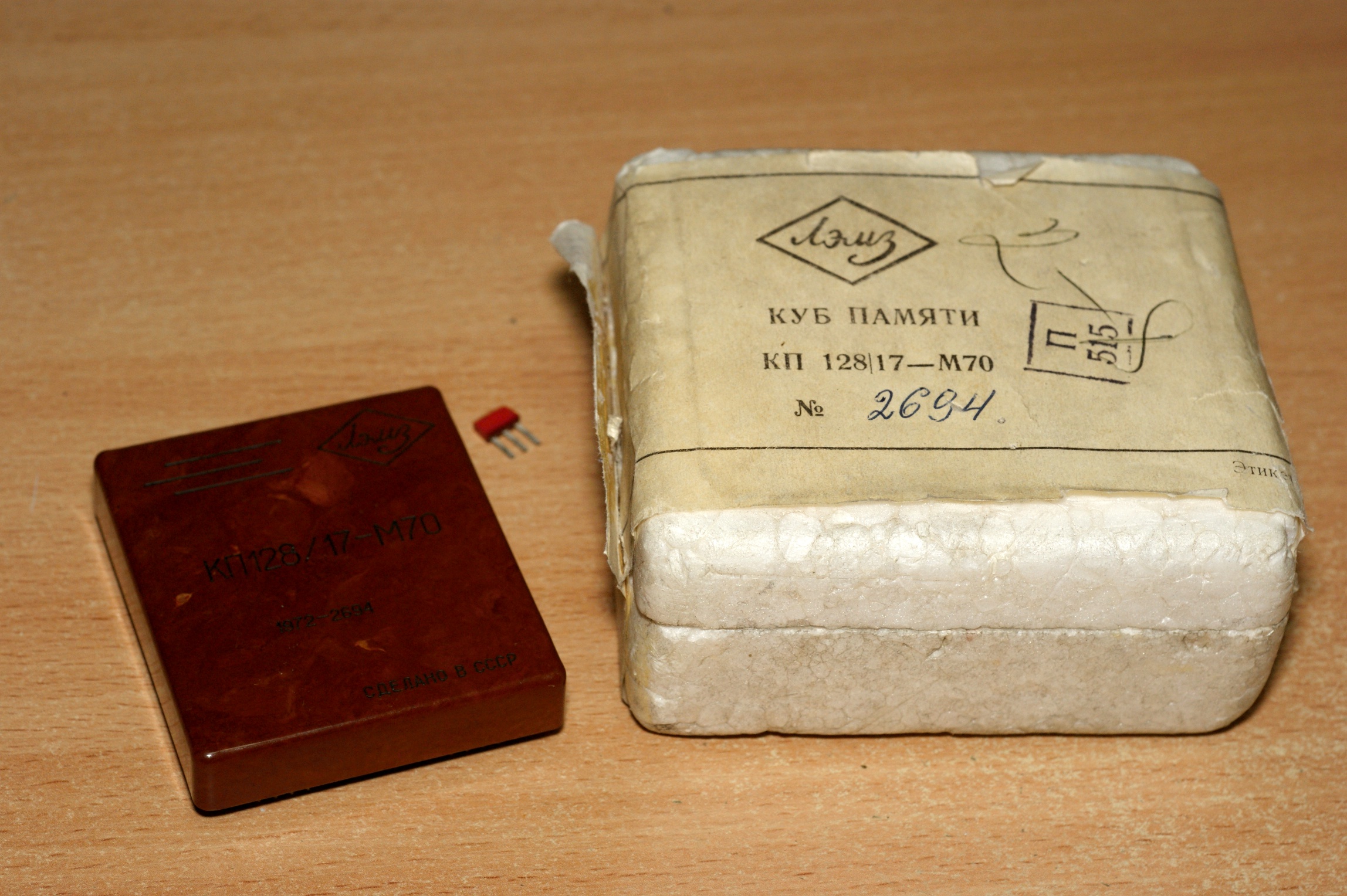

Куб Памяти Малогабаритный. Как и в случае с бульонными, нас обманывают, он вовсе не куб, а параллелепипед :)))

Это модуль ферритовой памяти, размером 128 16-разрядных чисел, применялся в качестве оперативного запоминающего устройства.

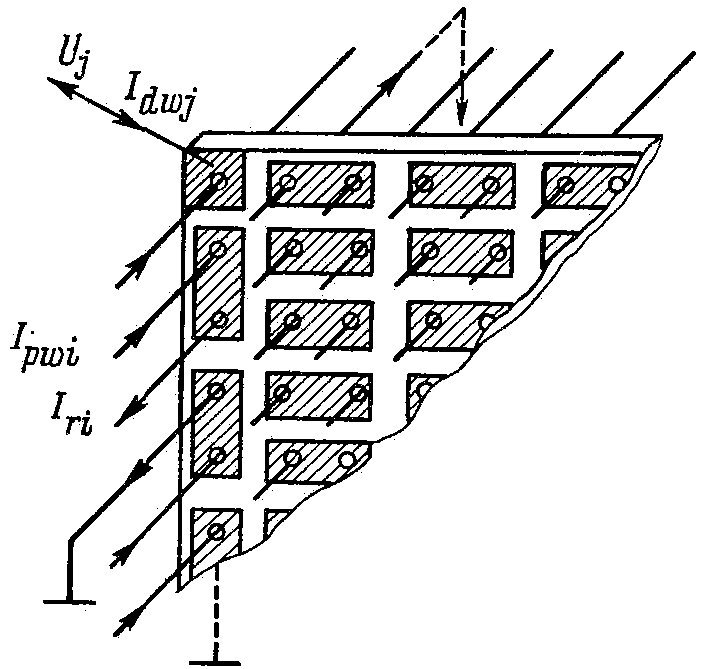

Он состоит из 16 матриц (по числу разрядов), собранных в трёхмерную конструкцию. Ломать его я не решился (он имеет герметичную конструкцию), но, судя по литературе, матрицы в нём более продвинутой конструкции, нежели привычные нам, на ферритовых кольцах - в Кубе они выполнялись на основе многоотверстных ферритовых пластин с печатными обмотками в системе 2D.
Коммутация также обеспечивалась при помощи подобных пластин-магнитных координатных дешифраторов.

Тем не менее, сборка Куба производилась вручную и была весьма трудоёмка. Стоил такой куб дорого, 1040 рублей.

Заводские паспорта от него, версия 1 и версия 2.

Производитель -  Ленинградский завод электромеханических приборов (он же Ленинградский электромеханический завод). Разработчиком было СКТБ при ЛЭМЗ (СКТБ СЧПУ), выпуск начат в 1968 году.

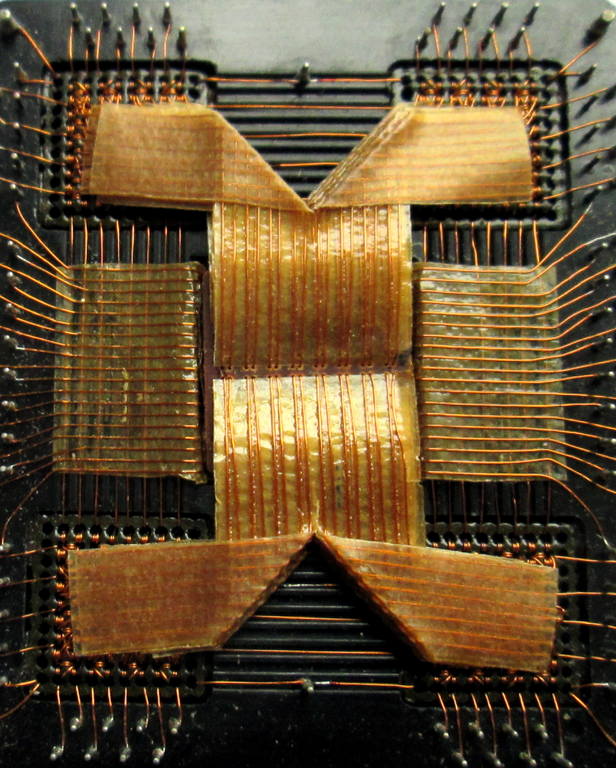

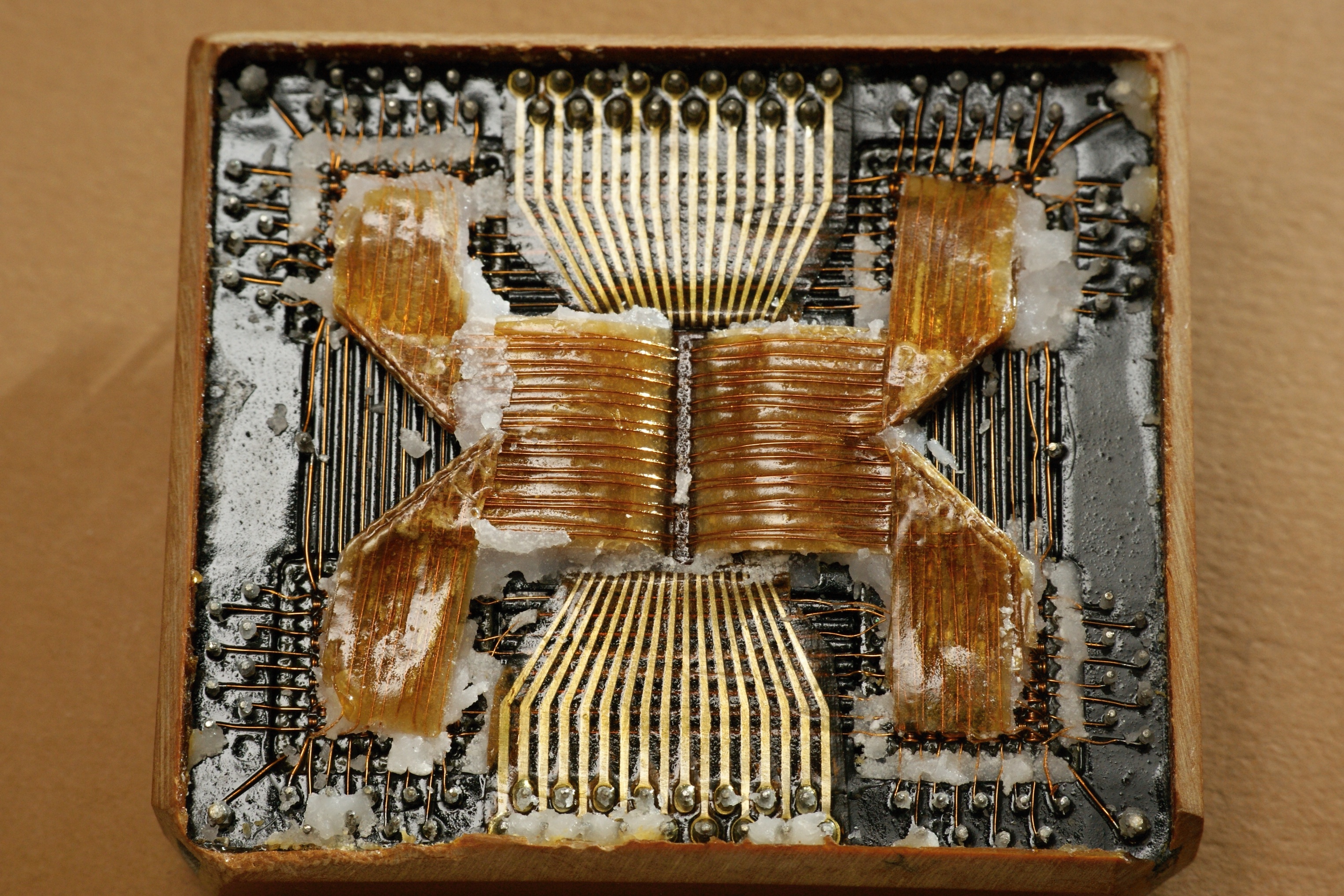

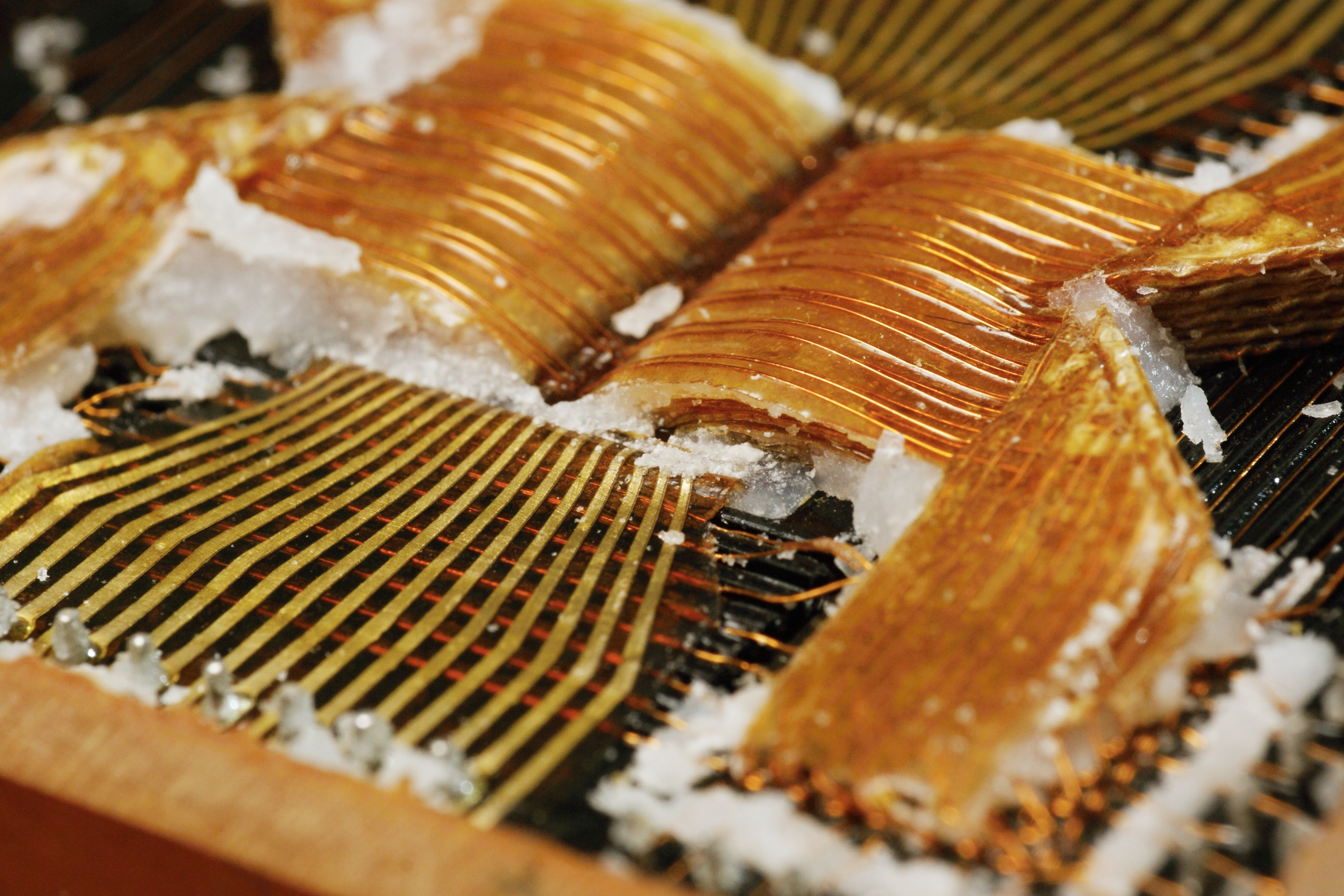

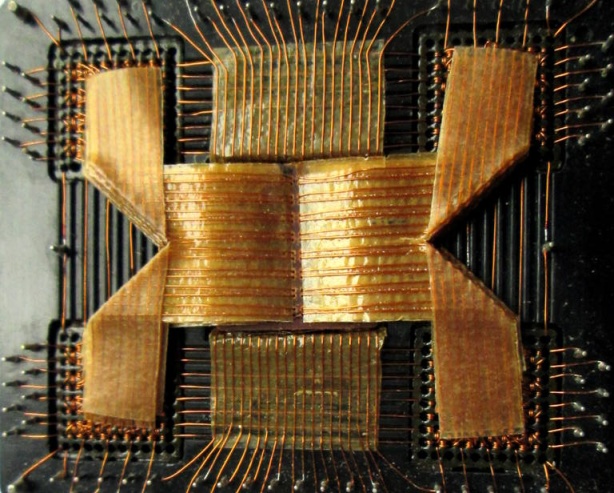

Конструкция внутри залита каким-то белым компаундом, упругим, но легко крошашимся, под которым идут плотно упакованные шлейфы обмоток:


(фото с форума "Портативного ретрорадио")

Источники:

1. Справочник по электротехническим материалам/ Под ред. Ю. В. Корицкого, В. В. Пасынкова, Б. М. Тареева. - Т. 3.- 3-е изд., перераб.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1988.
