МФ-14Б, МФ-14БЭ

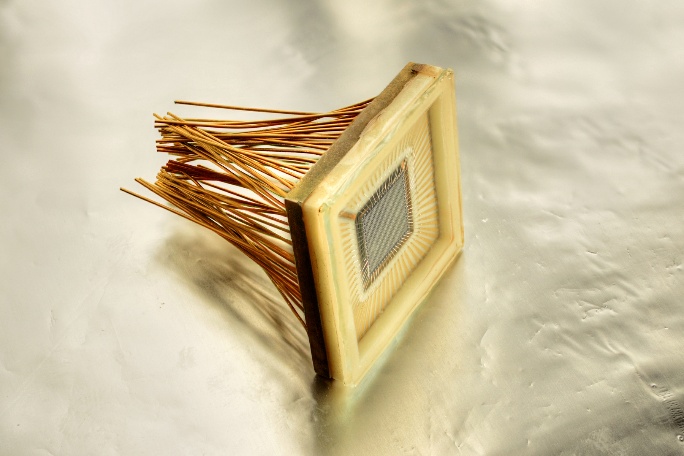

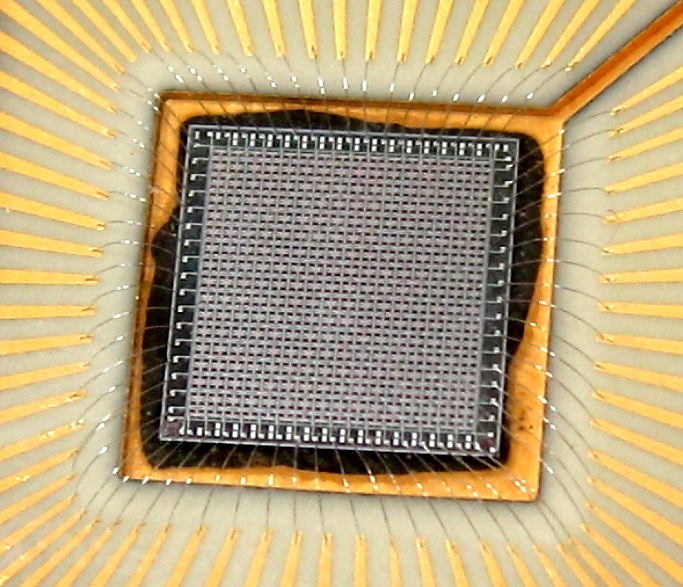

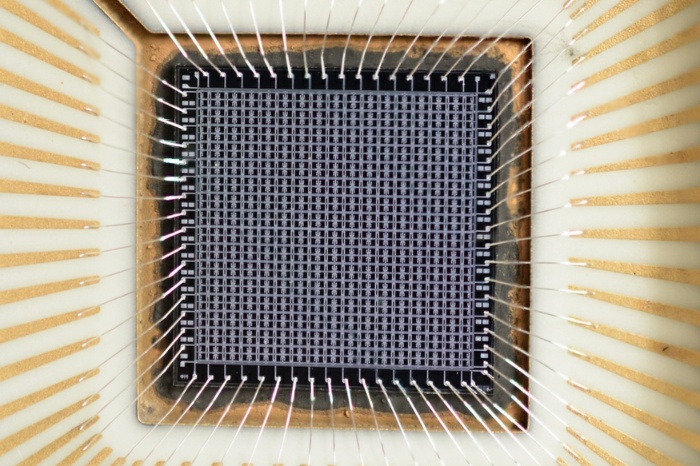

Матрица (32х32) фотодиодов со схемами управления и усиления в каждой ячейке. Совершенно шикарная микросхема :))

Производитель - "Восток", г.Новосибирск.

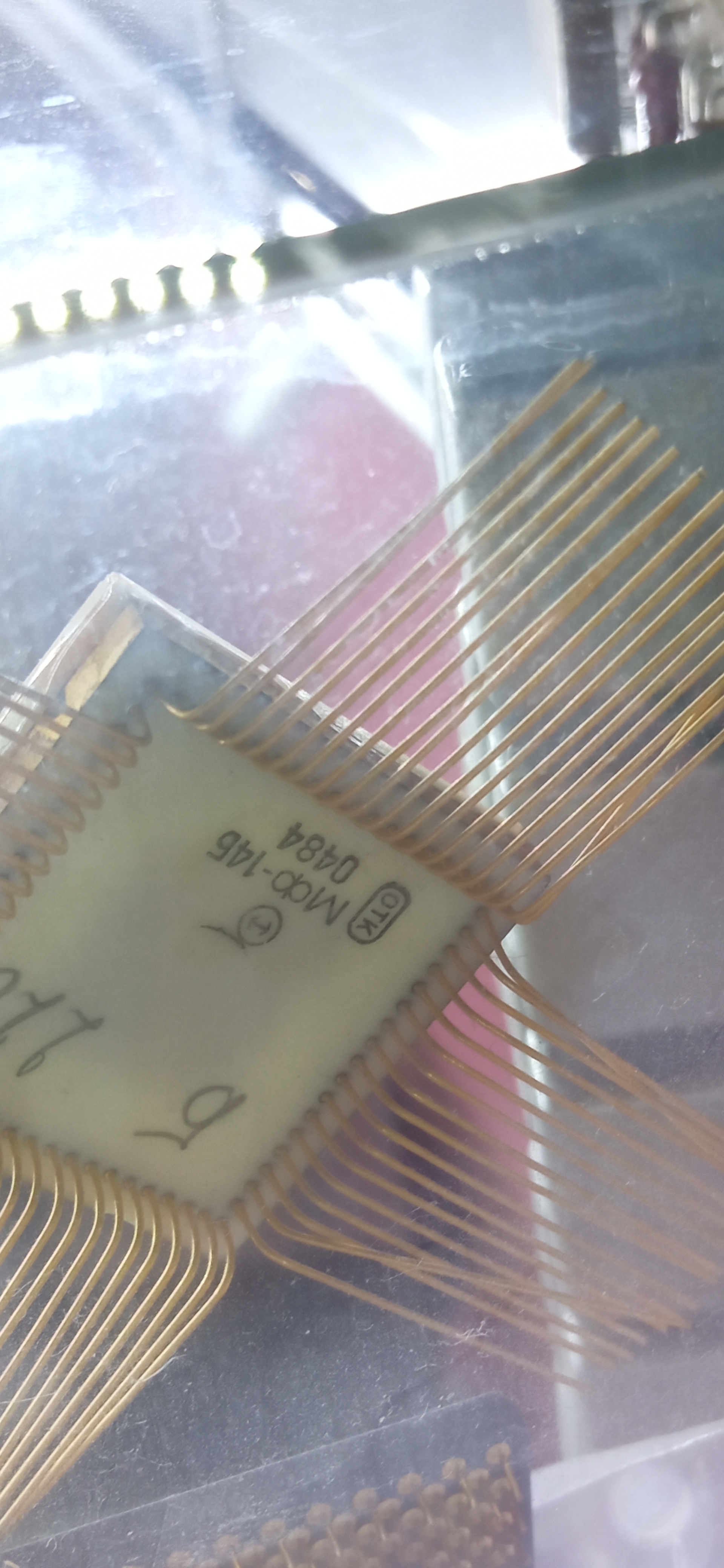

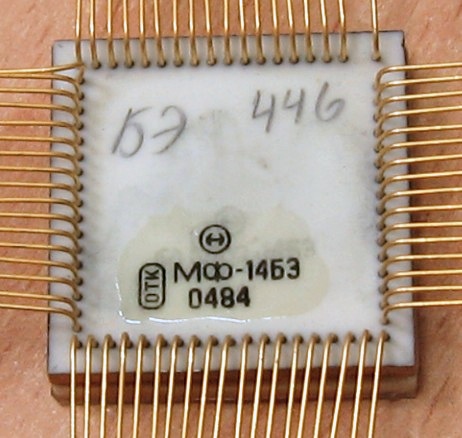

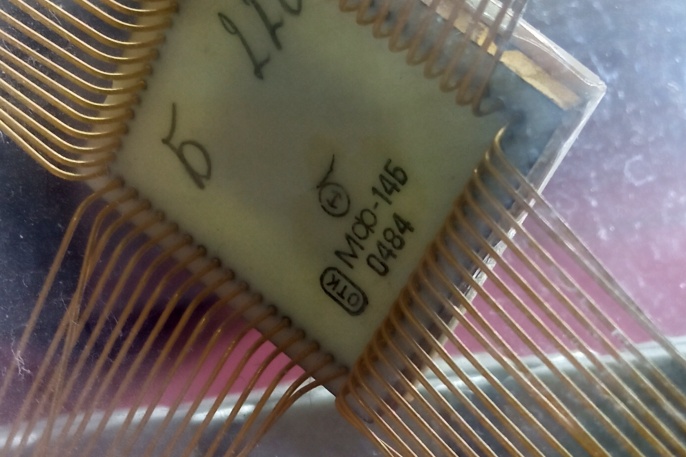

Справочный лист и заводская этикетка на нее. В справке при этом отображен другой тип корпуса, ранний (до 1980 года). Именно в таком варианте фотоприёмник принимался комиссией 22 ЦНИИ МО.

По неподтвержденным данным он использовался в системе приема отраженного лазерного луча при подсветке им (лучом) спутников.

Схема ячейки:

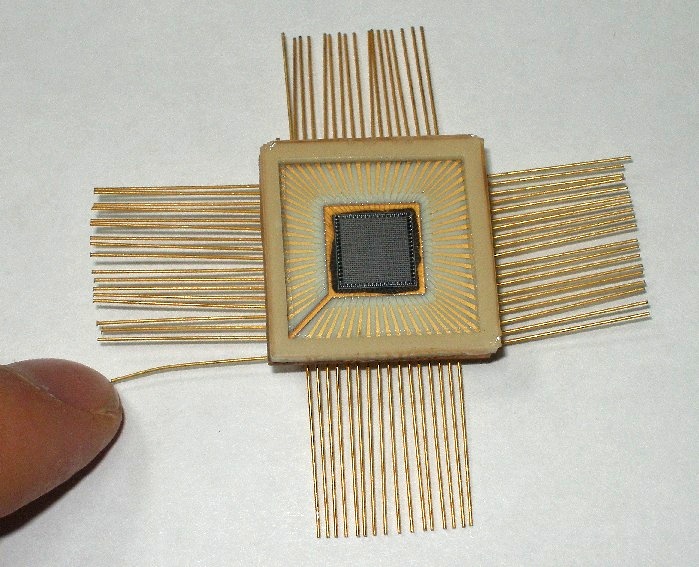

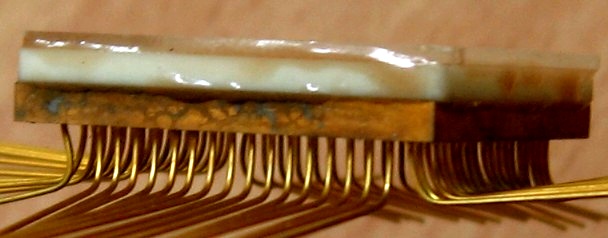

Корпус (вроде бы) называется "Мамонт" :)))

Основные параметры

	Область спектральной чувствительности 0,4...1,1 мкм
	Токовая чувствительность - не менее 9,6х10⁷ А/Дж
	Порог чувствительности в режиме статического смещения - не более 4х10^-16 Дж/яч
	Порог чувствительности в режиме динамического смещения - не более (0,7...1,2)х10^-13 Дж/яч
	Разброс выходных токов фоточувствительных ячеек в режиме динамического смещения 3-5%
	Энергия насыщения - не менее 1,5х10^-12 Дж
	Динамический диапазон в режиме динамического смещения - 10...20 дБ
	Время хранения информации - не менее 200 мкс

(фото с форума "Портативного ретрорадио")

(фото Сергея Брылева)

Источники:

1. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
2. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
3. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
