МГ-30, МГ-30А, МГ-30Б, МГ-30В

МГ-30Б

Назначение - пироэлектрический приемник оптического излучения в диапазоне 2-20 мкм. Подробности можно посмотреть здесь.

Применяется в системах управления устройствами бытового назначения, датчиках устройств контроля неисправностей линий электропередач или тепловых потерь в оборудовании и помещениях, датчиках газоанализаторов, устройствах охранной сигнализации.

Прибор состоит из тонкопленочного пироэлектрического датчика и гибридного предварительного усилителя. Входное окно в крышке корпуса выполнено из высокоомного просветленного германия с максимумом спектрального пропускания в диапазоне длин волн 8-14 мкм.

Заводской паспорт и рекламный лист на этот приемник.

Производитель - "Восток", г.Новосибирск.

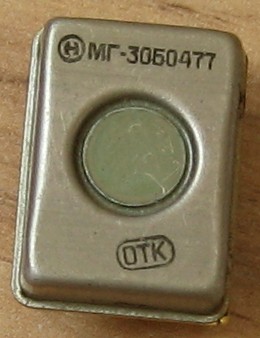

МГ-30Б

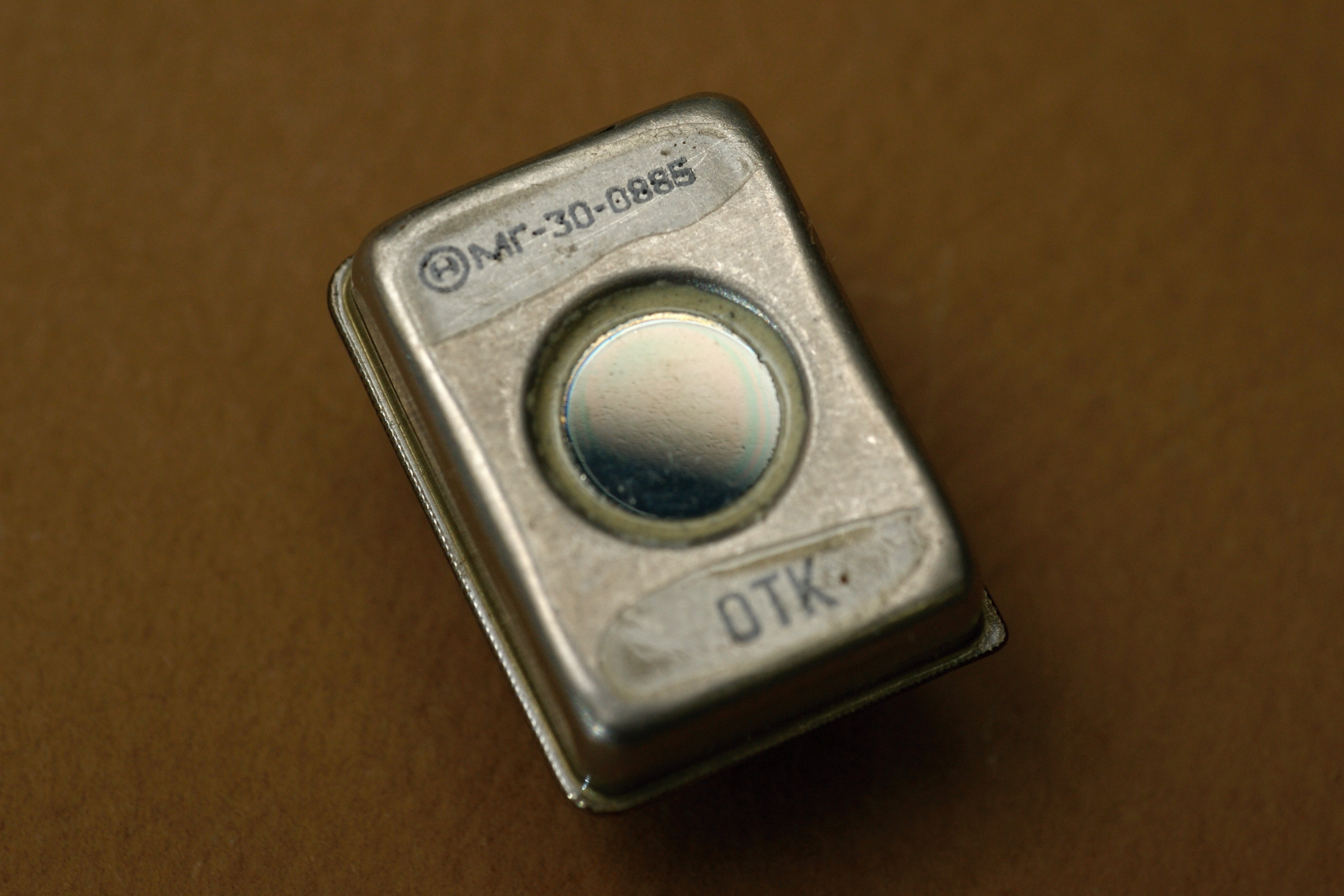

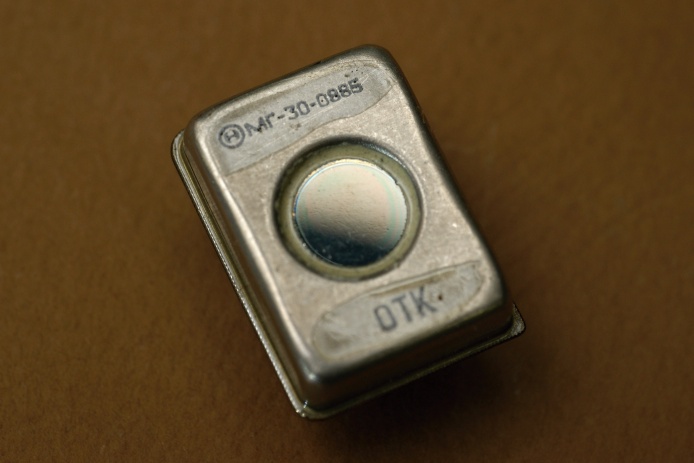

МГ-30
(фото с форума "Портативное ретрорадио")

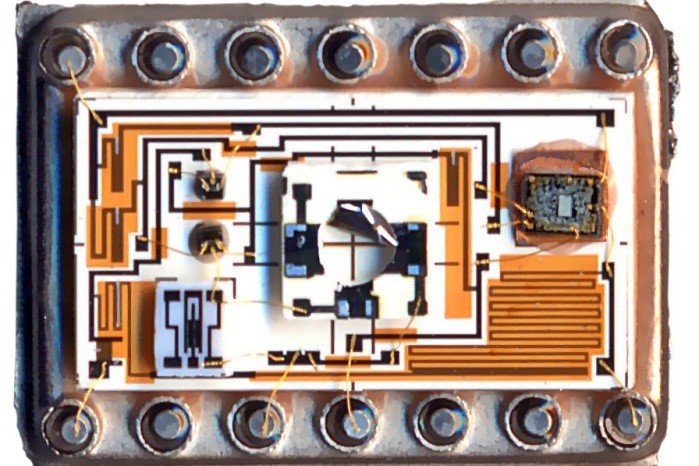

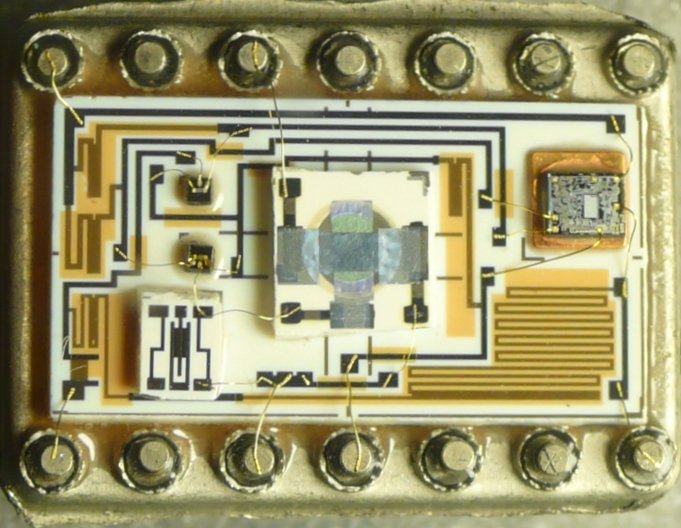

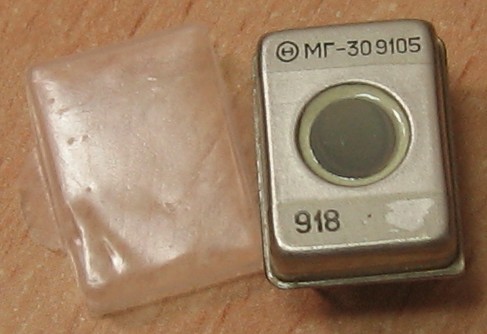

МГ-30
(фото Александра Назаренко)

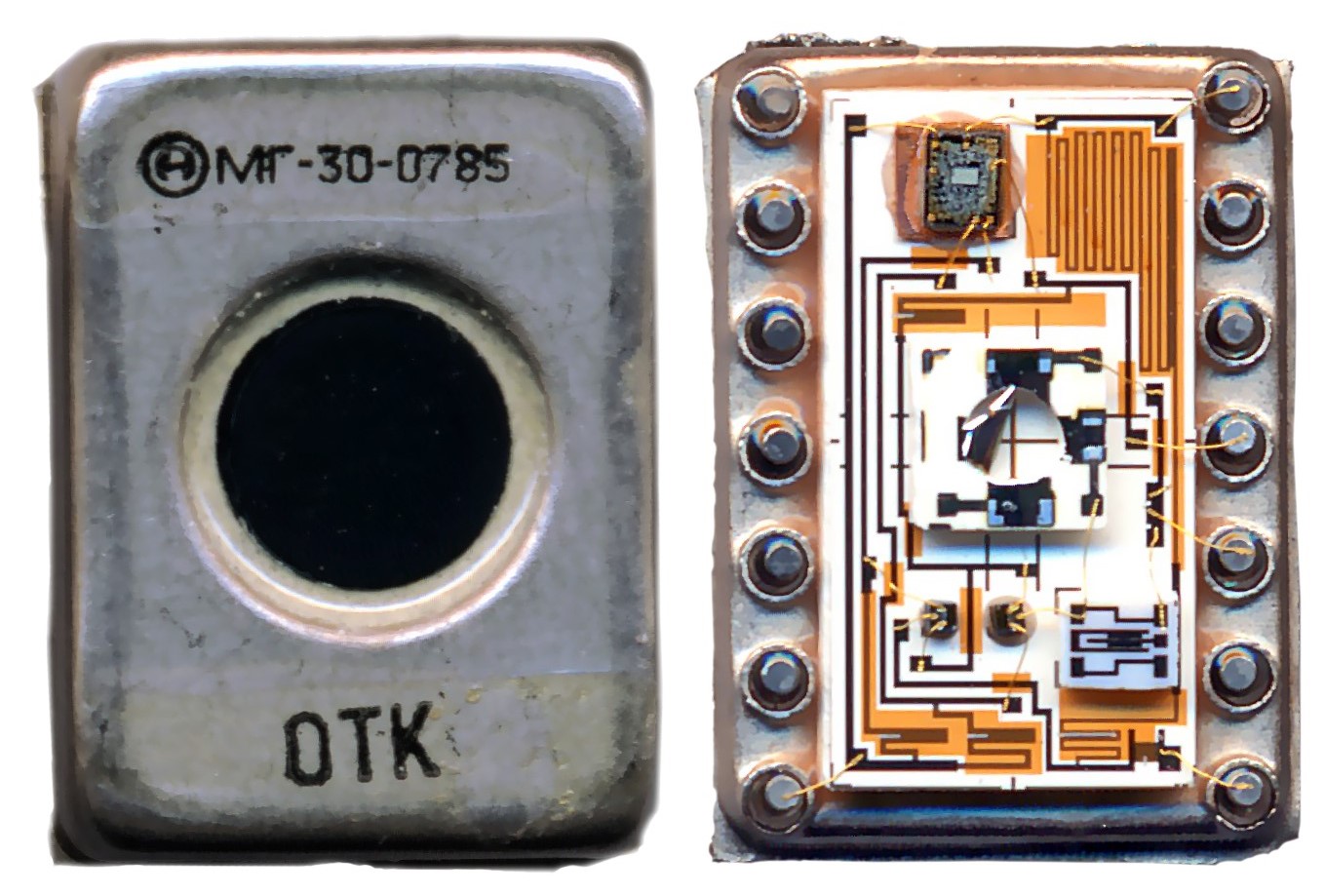

МГ-30 МГ-30Б

МГ-30Б

Источники:

1. Приемник оптического излучения МГ-30. - "Электронная промышленность" 1979, №10.
2. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
3. Источники и приемники излучения: Учебное пособие для студентов оптических специальностей вузов/ Г.Г. Ишанин, Э.Д. Панков, А.Л. Андреев, Г.В. Польщиков. - СПб.: Политехника, 1991.
4. Жириков С. А. Источники и приемники излучения: учеб. пособие / С. А. Жириков, А. В. Федотов, А. А. Привезенцев. Пенза: ПАИИ, 2006.
