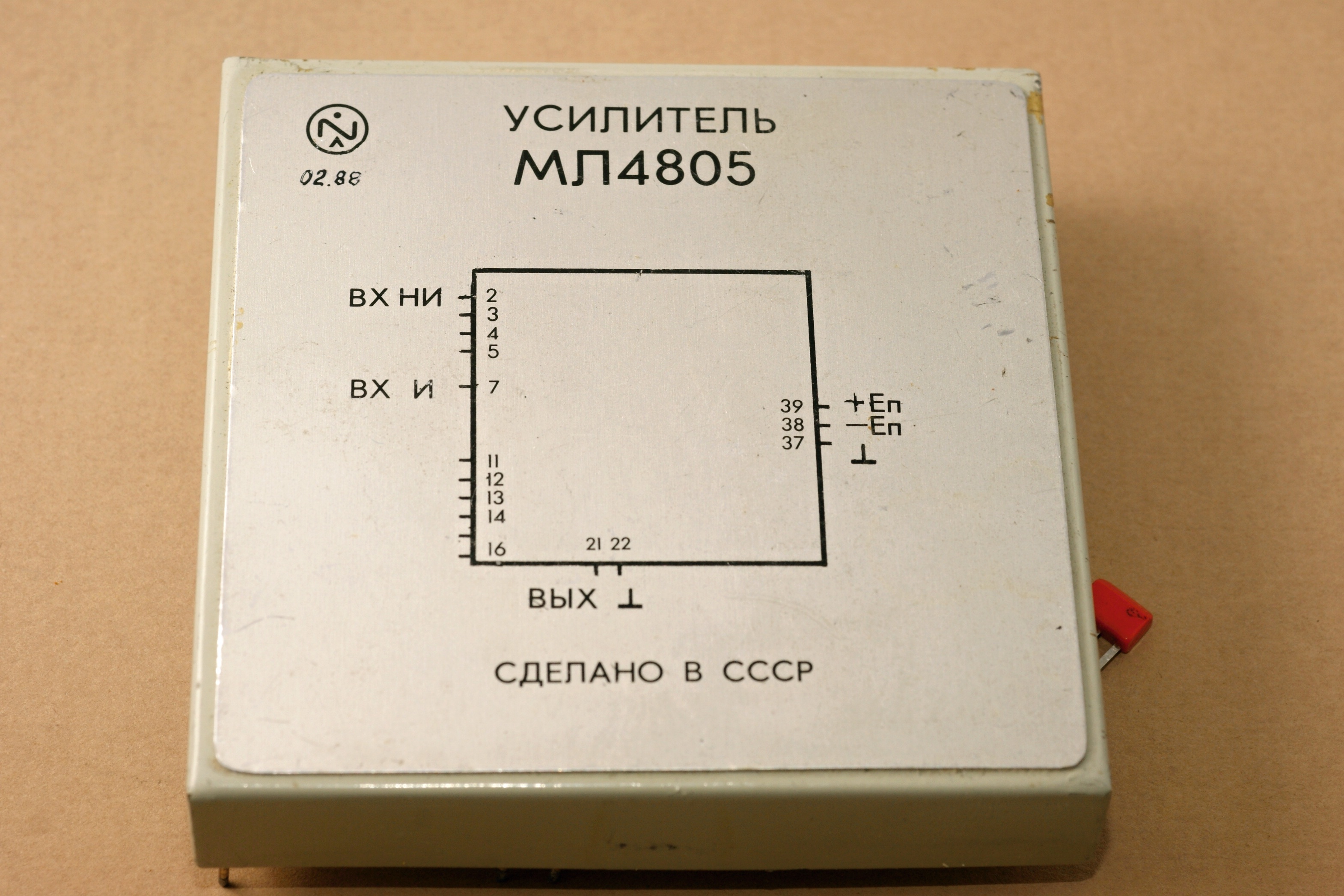

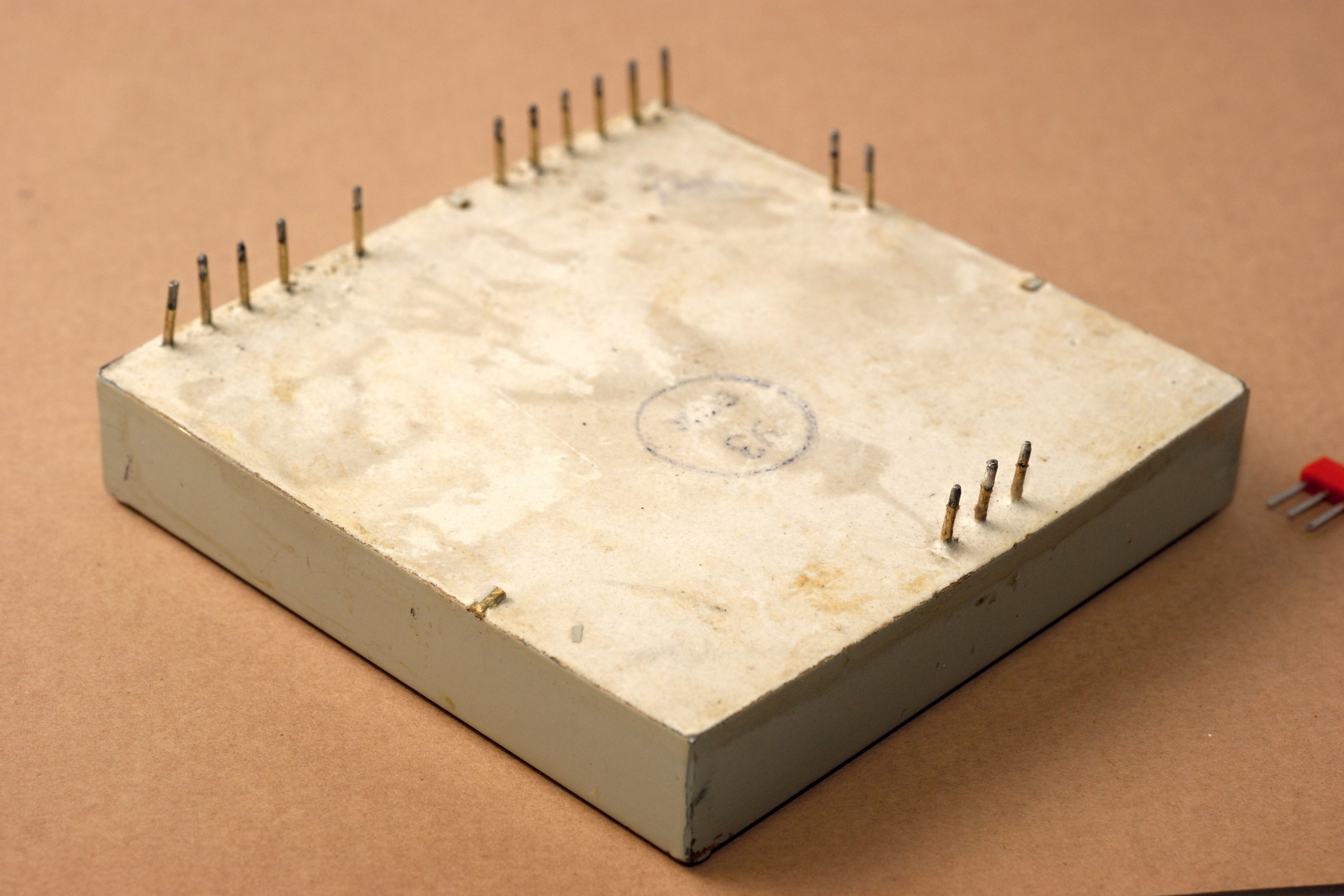

Высокоточный гибридный МДМ-усилитель производства СКБ микроэлектроники в
приборостроении (г.Львов), входившего в ПО "Микроприбор".
При входном токе 10 нА и максимальном выходном 5 А, входном сопротивлении 1000 МОм,
максимальном дифференциальном входном напряжении 10 В и максимальном выходном напряженнии 10 В
коэффициент усиления модуля может регулироваться от 1 ... 100 при погрешности
не более 0,05% и до 10 000 при погрешности не более 0,5 %..
МЛ4805 обладает малой нестабильностью низкочастотных параметров и предназначен для выделения малых дифференциальных сигналов на фоне большой синфазной помехи. Краткий справочный лист на него.
Описание его я нашёл в, скажем прямо, весьма неожиданном месте :))

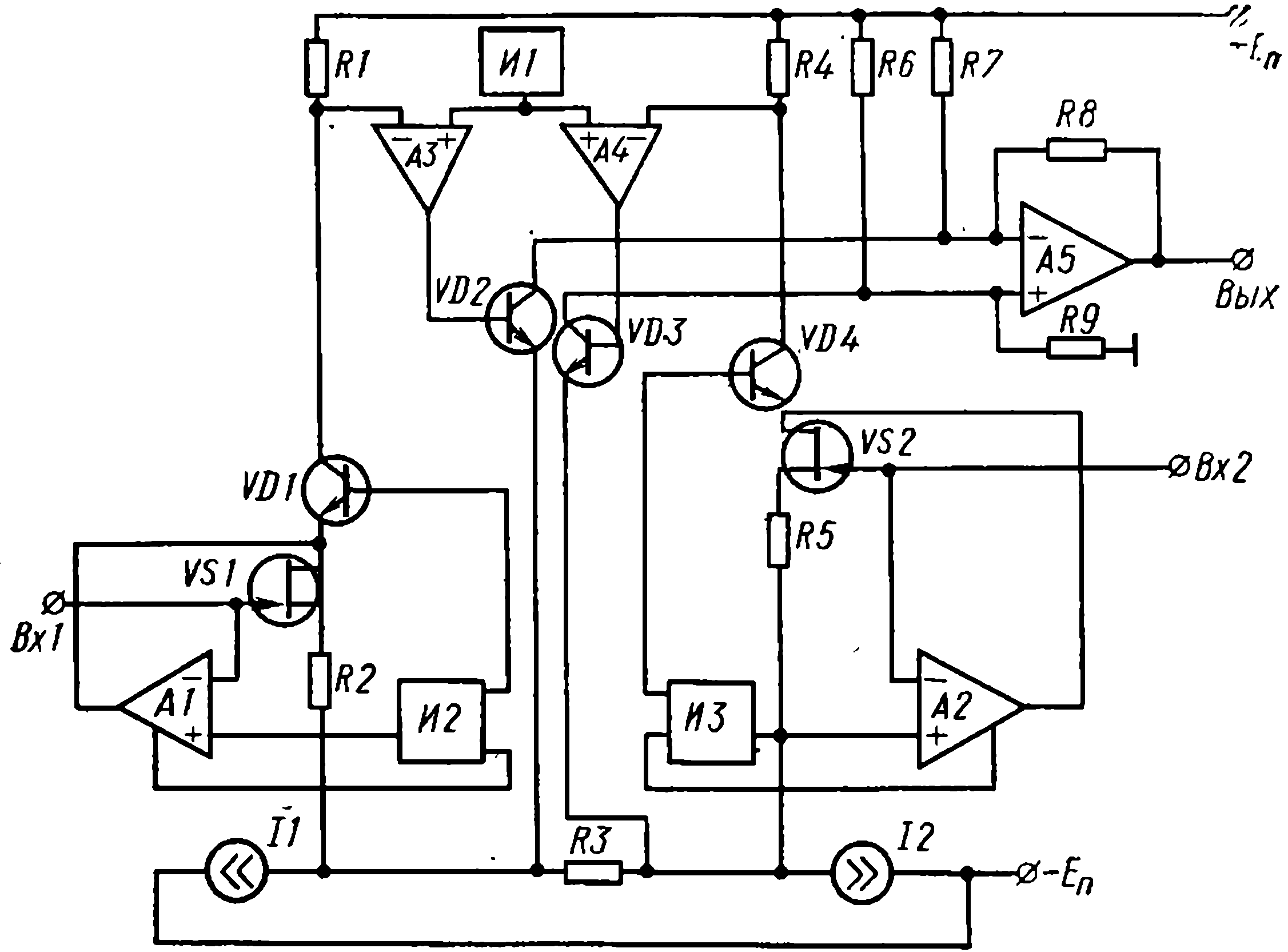

Усилитель МЛ4805 одержит входной дифференциальный каскад, построенный
на микротранзисторах VD1, VS1, VD4, VS2, генераторах тока I1, I2 и резисторах R1...R5.
Каждое из плеч входного каскада охвачено отрицательной обратной связью через
транзистор VD2 (VD3) и усилитель А3 (А4). В схему входят также резисторы R6...R9,
источник И1 опорного напряжения, источники И2 и И3 «плавающего» напряжения,
модулирующие—демодулирующие (МДМ) усилители А1 и А2 и усилитель А5.
Усилитель по существу представляет собой последовательно включенные преобразователь
напряжения в силу тока (коэффициент передачи которого определяется номиналом резистора
R3, нормирующего коэффициент усиления) и преобразователь силы тока в напряжение,
построенный на усилителе А5.
Источники:
1. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
2. Гельфенбейн С. П., Волчанов В. Л. Электроника и
автоматика в мобильных сельхозмашинах. М.: Агропромиздат, 1986.
