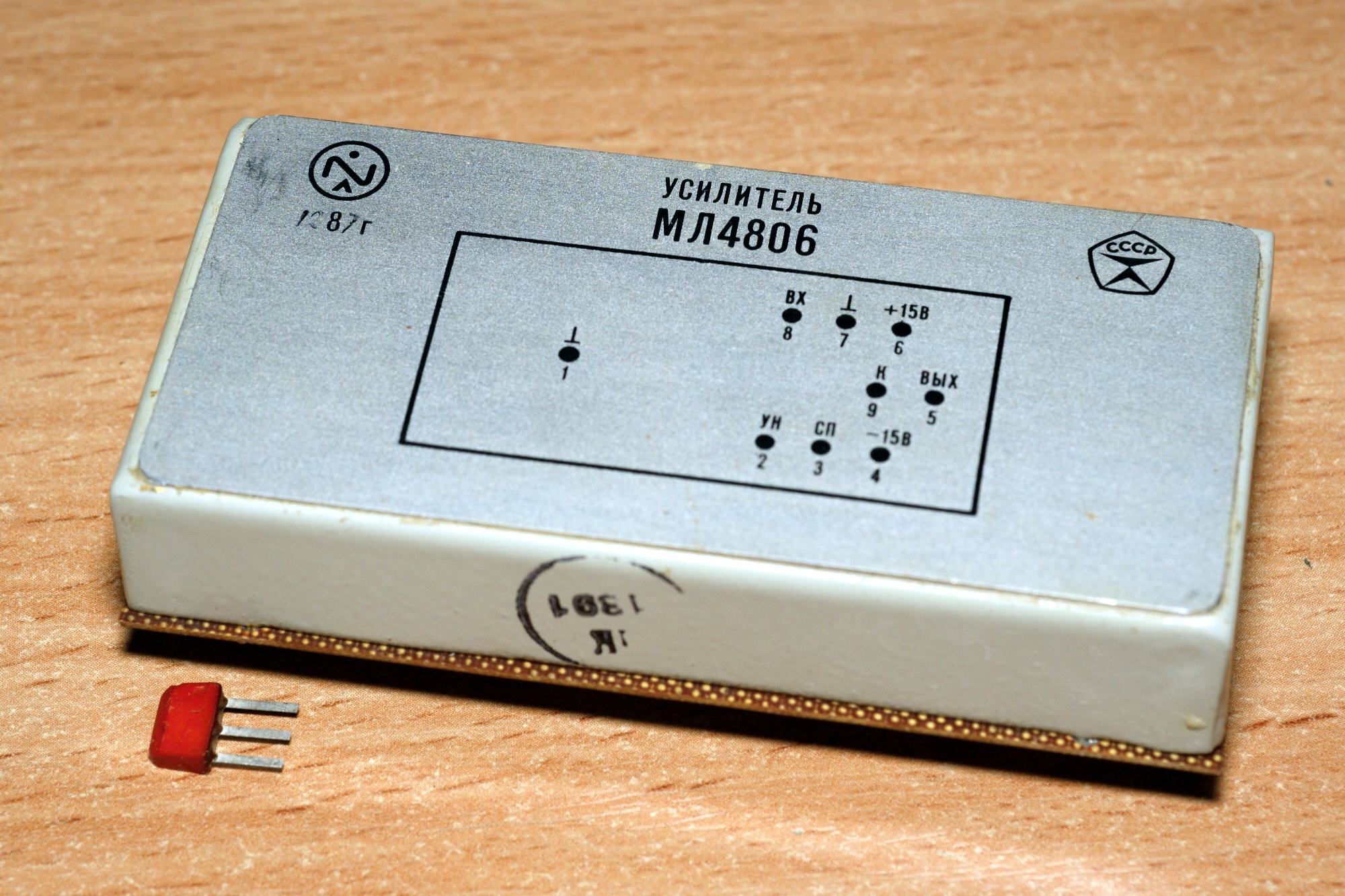

МЛ4806

Гибридный операционный усилитель повышенной точности и быстродействия, с малым дрейфом низкочастотных параметров и большой емкостью нарастания выходного напряжения. Краткий справочный лист на него.

Область применения: информационно-измерительные системы и информационно-вычислительные комплексы (к примеру, аналоговая вычислительная машина ЭМУ-200), электроизмерительная техника.

Разработчик и (возможно) производитель - СКБ микроэлектроники в приборостроении (г.Львов), входившее в ПО "Микроприбор".

Электрические параметры

Коэффициент усиления - 108
Входной ток - 10 нА
Входное сопротивление - 2 МОм
Частота единичного усиления - 10 МГц
Скорость нарастания выходного напряжения - 200 В/мкс
Дрейф напряжения смещения - 0,1 мкВ/°С
Дрейф разности входных токов +1,0 нА/°С

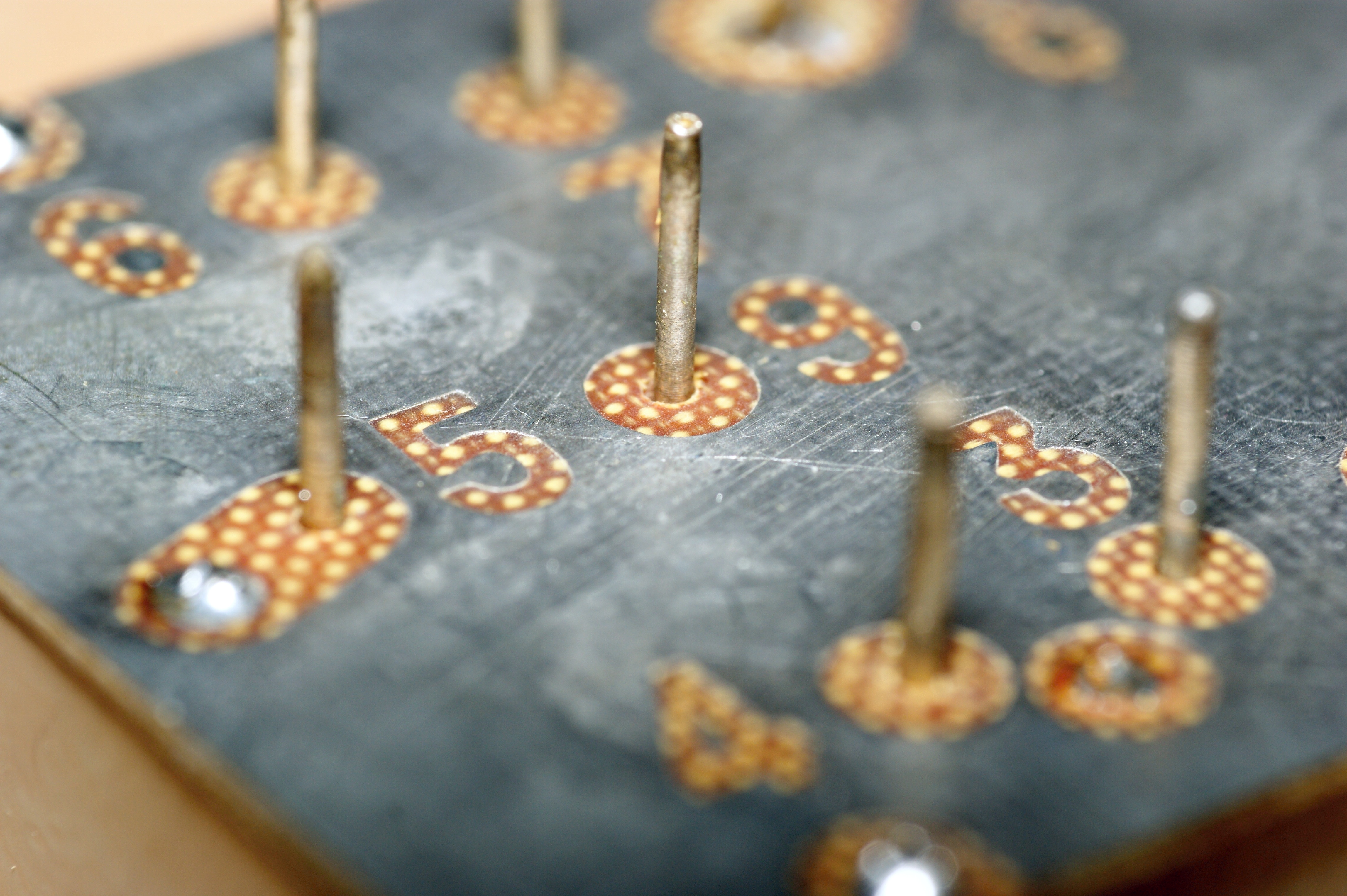

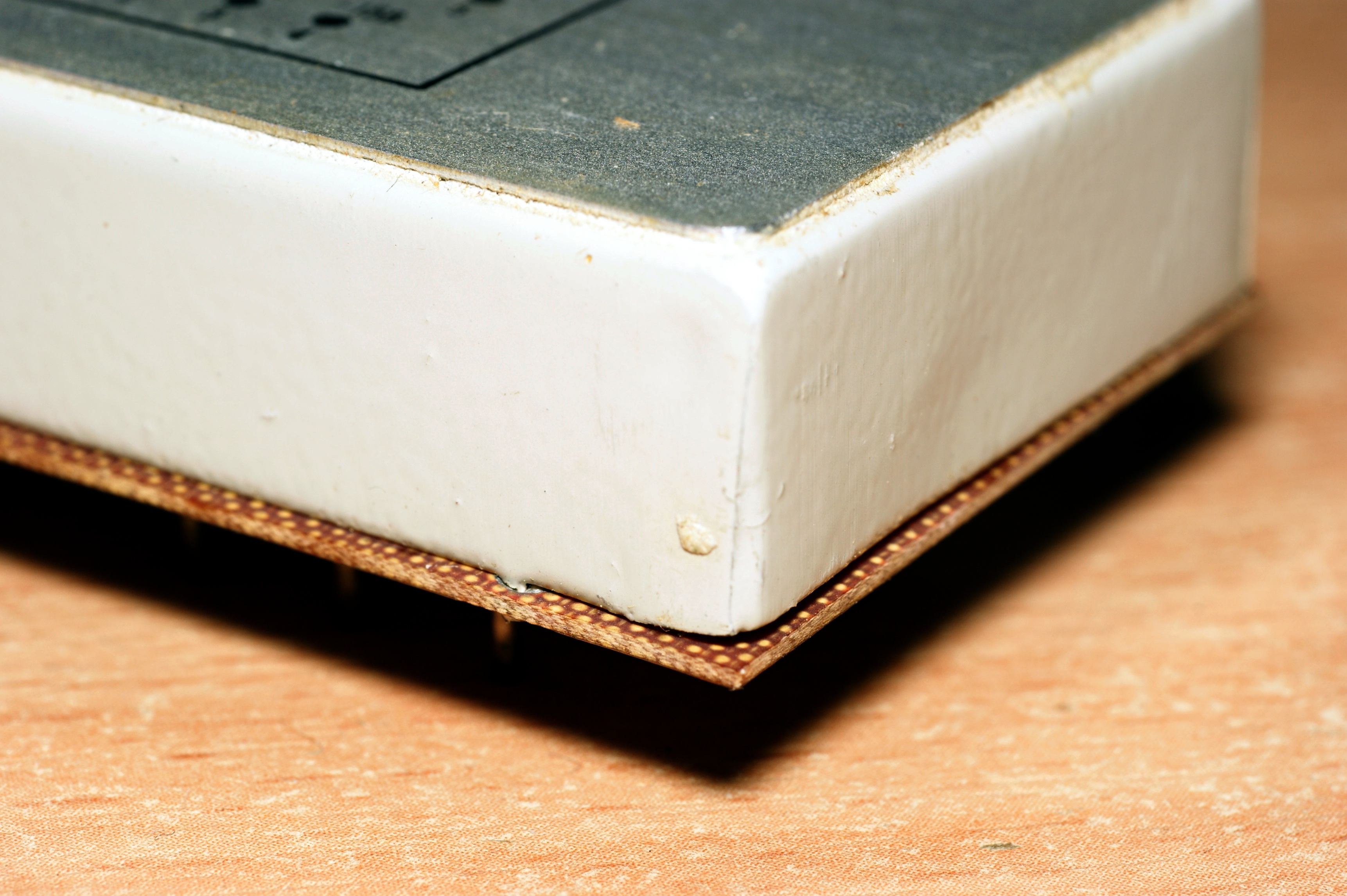

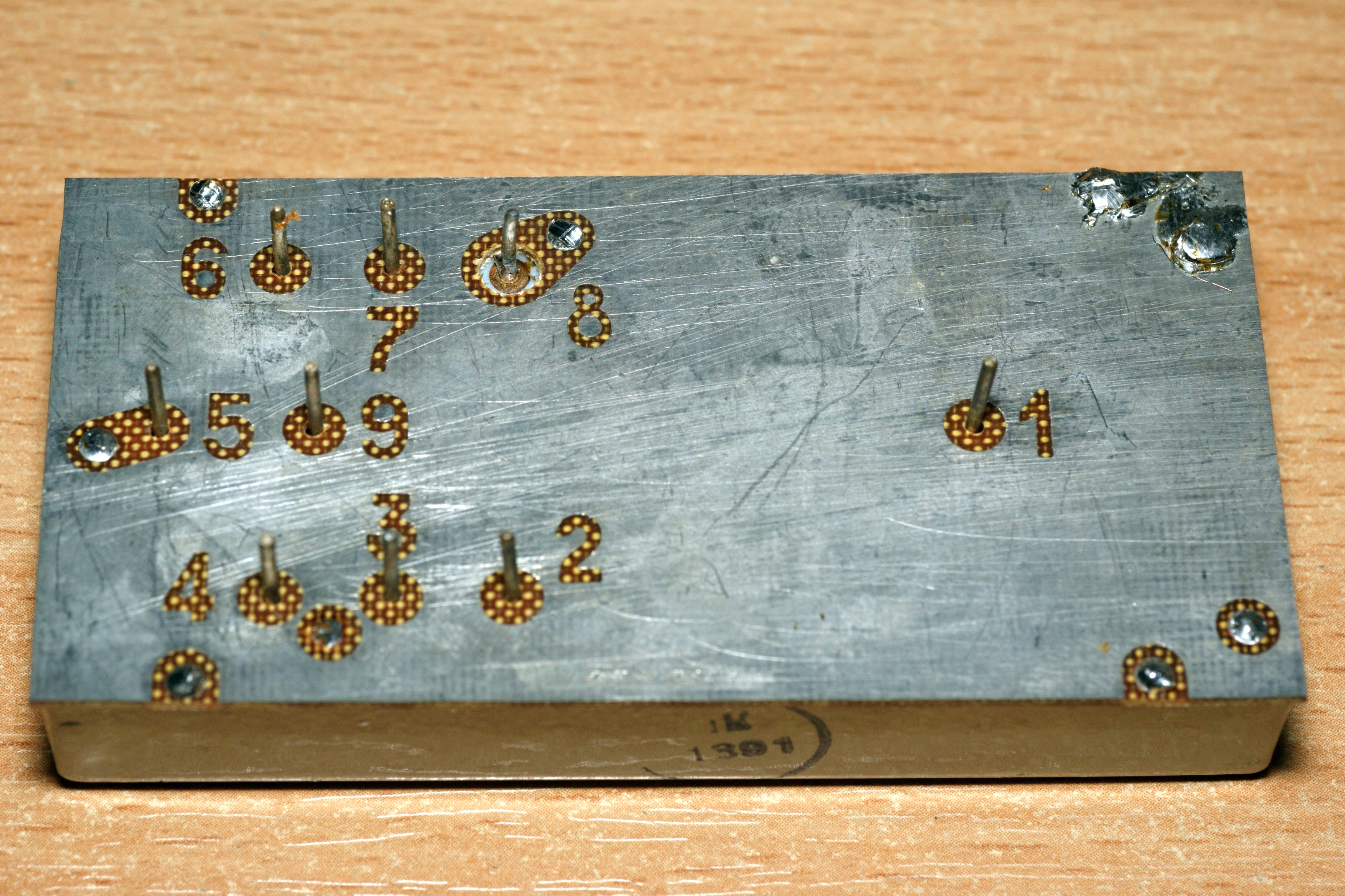

Конструкция собрана, по всей видимости, на текстолитовой плате:

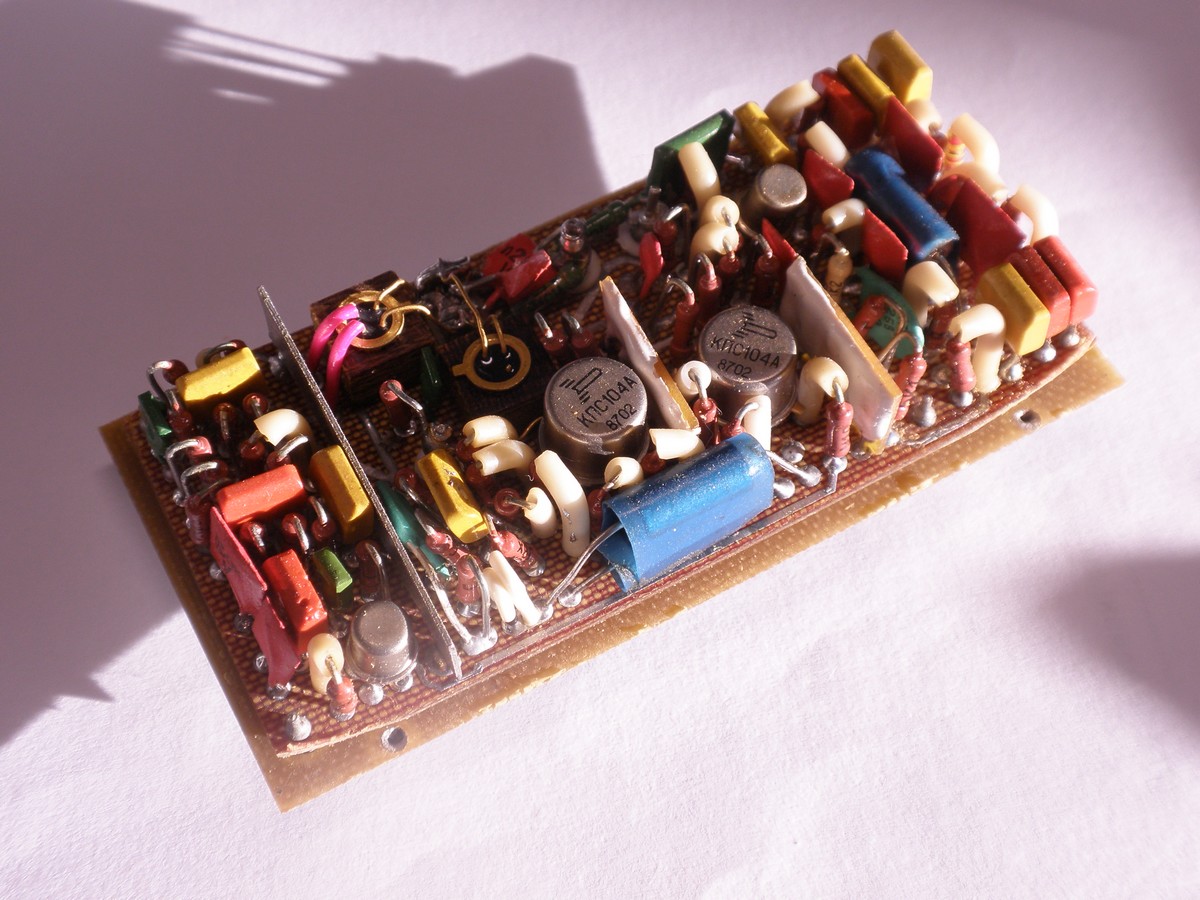

Но внутренности несколько разочаровывают. Такой монтаж, и применение сугубо бытовых КТ315, хм...


фото от LEON'а

Источники:

1. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
2. Автоматические измерения и приборы (аналоговые и цифровые) / П.П. Орнатский. - 5-е изд., перераб. и доп. - К.: Вища шк. Головное изд-во, 1986.
