Трансформатор ММТС-11

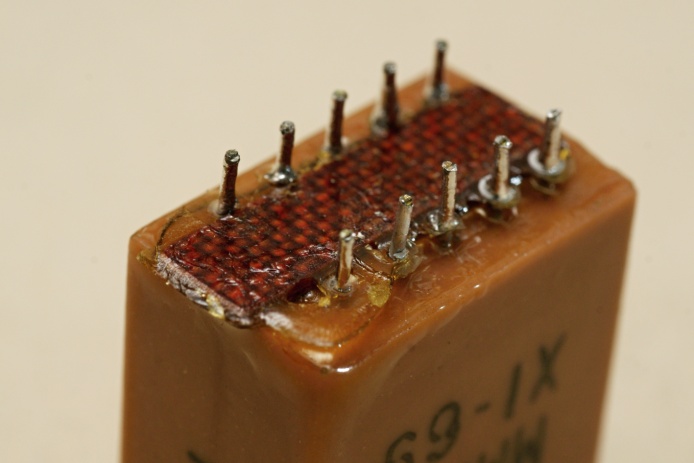

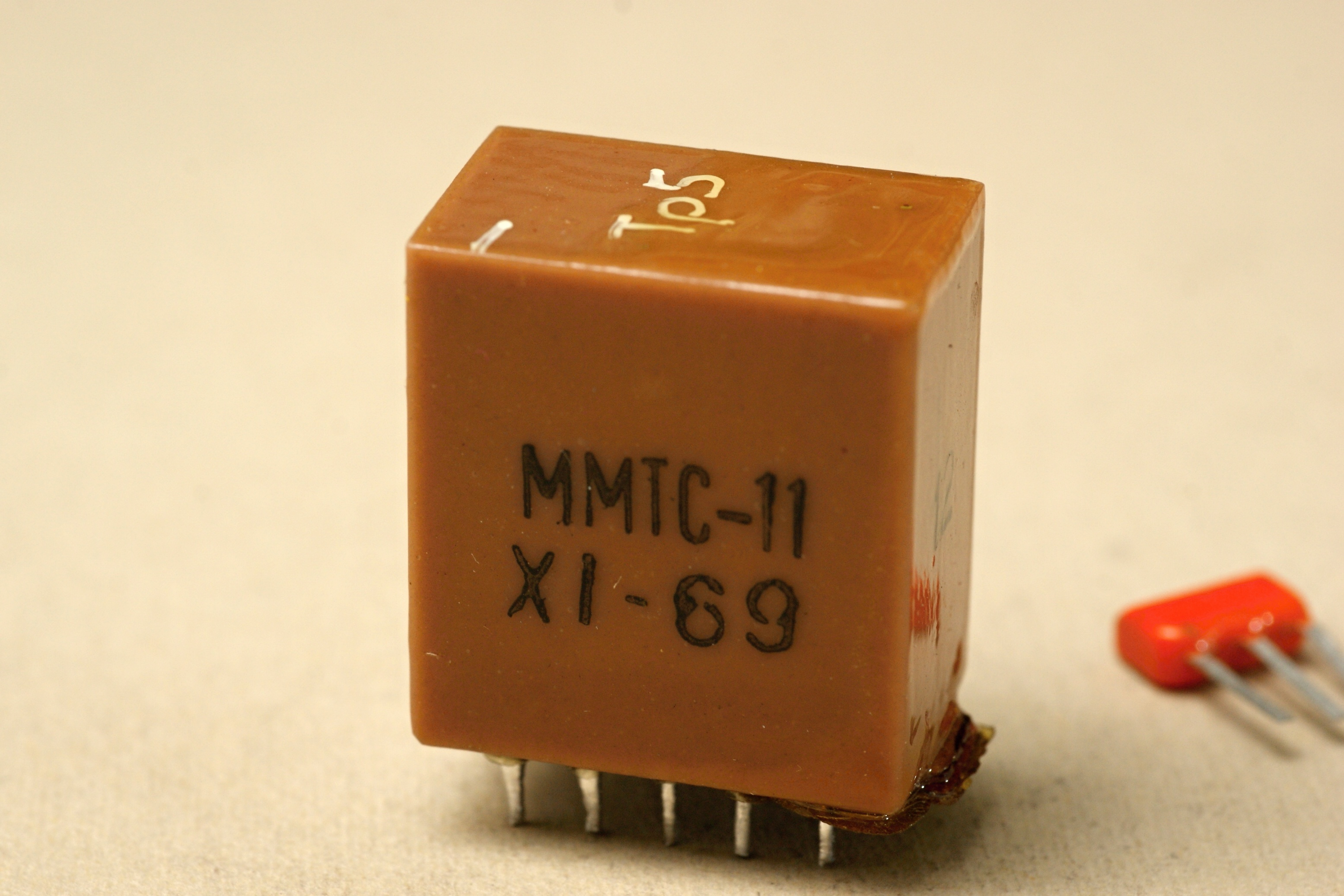

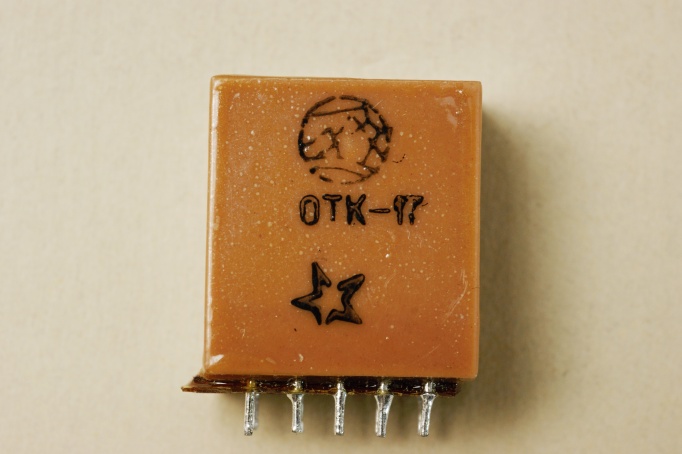

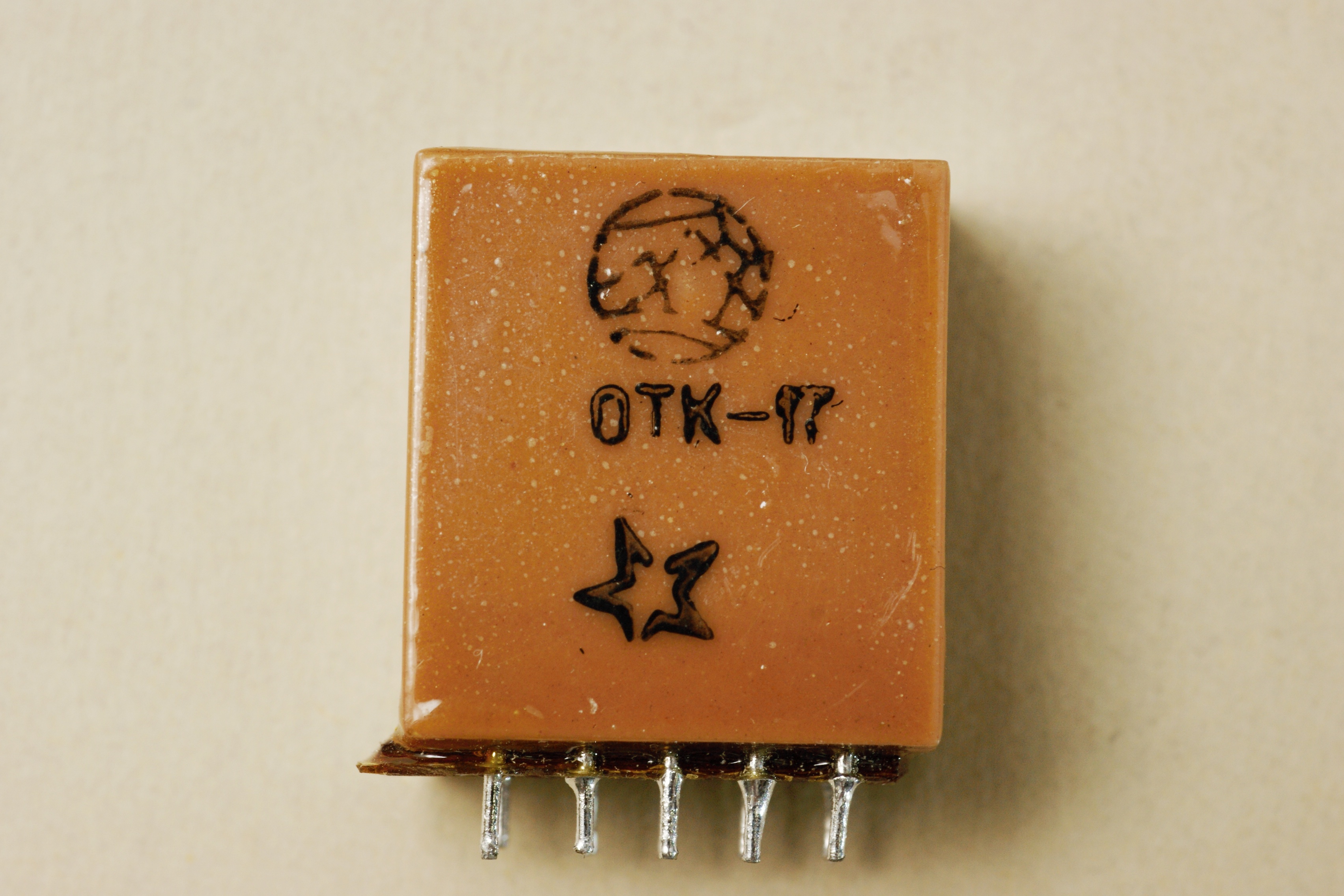

Некий герметично залитый блочок. Подсказку о его внутренностях может дать позиционное обозначение на крышке. И действительно, это трансформатор - (М)икро(М)одульный (Т)рансформатор (С)огласования, 11-го типономинала.

Он предназначен для согласования низкочастотных схем на транзисторах в диапазоне частот 30...10000 Гц в интегральных схемах. В этой серии были трансформаторы разных исполнений в унифицированном корпусе, одиннадцатый тип представляет собой простую конструкцию с одной первичной и одной вторичной обмоткой, с отводом от каждой. Входное сопротивление 12,5 кОм, выходное 2 кОм, коэффициент трансформации 0,27.

Справочный лист на трансформаторы этой серии.

Производитель - Ставропольский трансформаторный завод "Изумруд".

Источники:

1. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
2. Трансформаторы и дроссели. Справочник. Том II. Всесоюзный научно-исследовательский институт "Электронстандарт". 1986.
