МОУ-Ш

(М)еталло(О)кисные (У)льтравысокочастотные, (Ш)айбовые. Это подвид резисторов МОУ. В справочниках они приводятся вместе, однако конструкция у них сильно различается, поэтому я разместил их на отдельных страницах.

Предназначены для работы в качестве безреактивных поглотительных элементов на высоких частотах в волноводных и коаксиальных конструкциях.

Справочные листы на них из отраслевых каталогов 1974 и 1983 года.

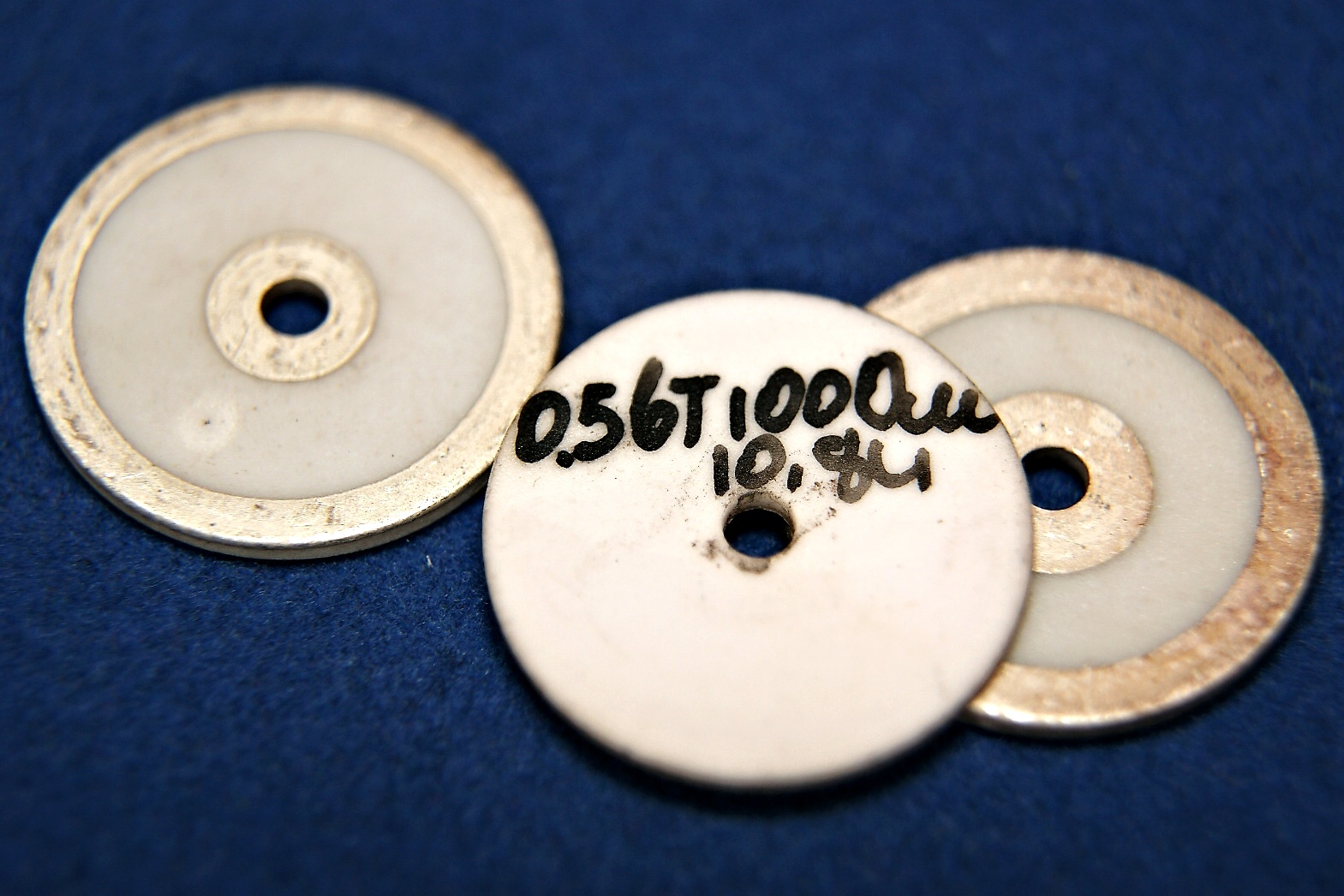

Представляют собой керамические шайбы, на концах которых нанесены слои серебра; проводящий слой выполнен на основе двуокиси олова.

Производитель - Северодонецкий завод сопротивлений.

Электрические параметры

Диапазон выпускаемых номиналов - 4,3 Ом ... 150 Ом
Максимально допустимая рассеиваемая мощность - 0,15 и 0,5 Вт (иногда встречается упоминание о резисторах мощностью 0,35 Вт)
Рабочая температура -60 ... +200°С
Температурный коэффициент сопротивления не более +5х10-4/°С
Минимальная наработка - у ранних выпусков 3000 ч; в дальнейшем была увеличена до 10000 ч, а у последних до 15000 ч

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
3. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
4. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
5. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
6. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
7. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
8. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
9. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
10. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
11. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
