МП4801А + МП4801Б

Производитель - "Микроприбор", г.Львов (Украина)

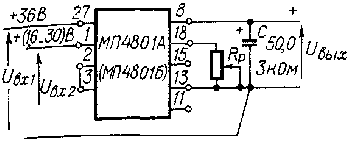

Назначение - стабилизаторы напряжения компенсационного типа, +12+0,7 В, 50 мА.

Использовались в качестве источника опорного напряжения.

Электрические параметры

Нестабильность выходного напряжения при изменении входного напряжения в диапазоне +10...-15% - не более 0,005% (МП4801А) / не более 0,01% (МП4801Б)
Выходное сопротивление - не более 0,005 Ом (МП4801А) / не более 0,01 Ом (МП4801Б)
Размах переменной составляющей выходного напряжения - не более 0,2 мВ
Ток короткого замыкания - не более 25 мА
Диапазон рабочих температур -10...+60°С
Температурный коэффициент выходного напряжения - не более 0,002%/°С
Временная нестабильность выходного напряжения за 1000 ч - не более 0,02%
Ток потребления по каждому входу - не более 15 мА
Масса - 37 г

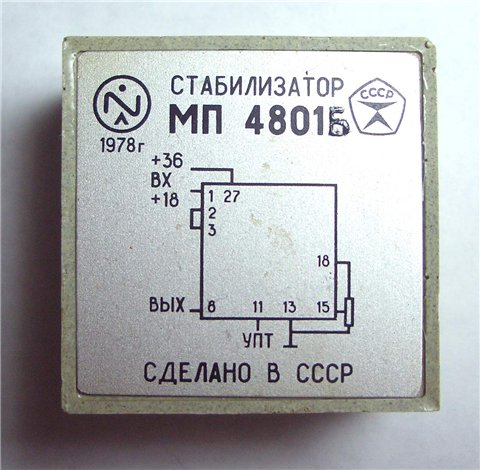

(фото с форума "Портативного ретрорадио")

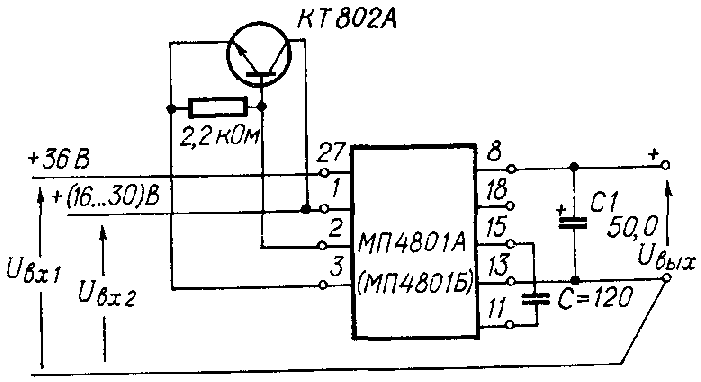

Схема включения с увеличенным током нагрузки

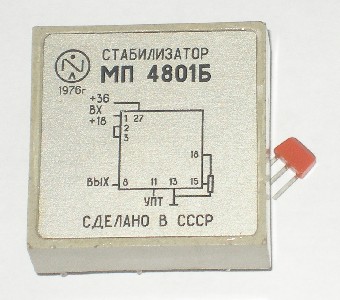

(фото с форума "Портативного ретрорадио")

Источники:

1. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
2. Готра 3.Ю., Матвиив В.И., Паскур П.П. Справочник регулировщика радиоэлектронной аппаратуры - 2-е изд., перераб. - Львов, Каменяр, 1987.
