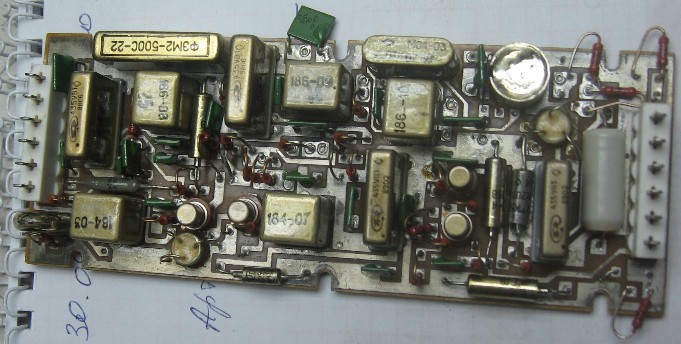

Мхх-хх серия (для радиостанций)

Серия применяется в радиостанциях ("Виола-Н" и др.). Производитель - Оршанский завод "Красный Октябрь" (ныне ОАО "Техника связи").

У этих микросборок есть аналоги как в серии 04хх (М02-04, М02-09 и т.п.), так и в "традиционной" 220ой серии.

Особенность этих микросборок - электромагнитное экранирование при помощи металлического корпуса - алюминий с гальваническим покрытием под пайку, внешне напоминают корпуса кварцевых резонаторов в металлических корпусах, например серии РК-170.

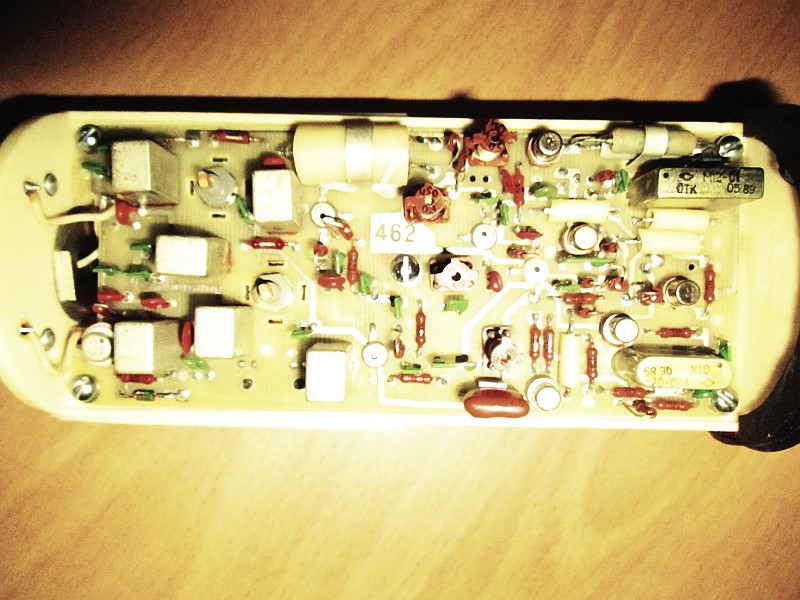

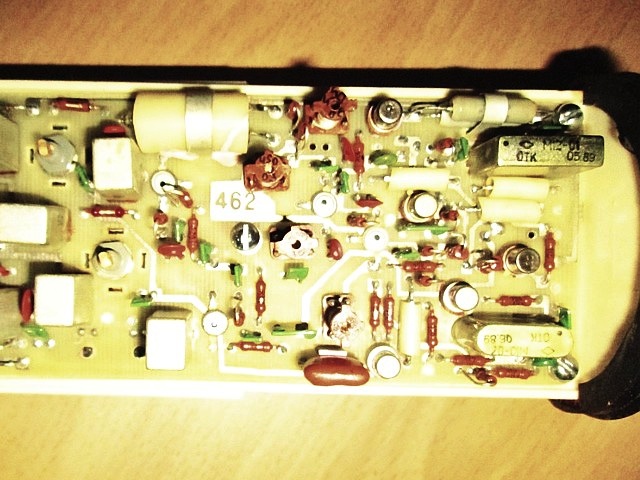

М01-01	М03-02	М06-05	М08-01	М10-07	М11-01	М12-01

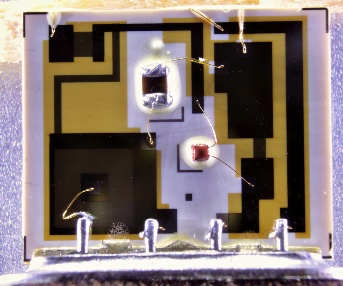

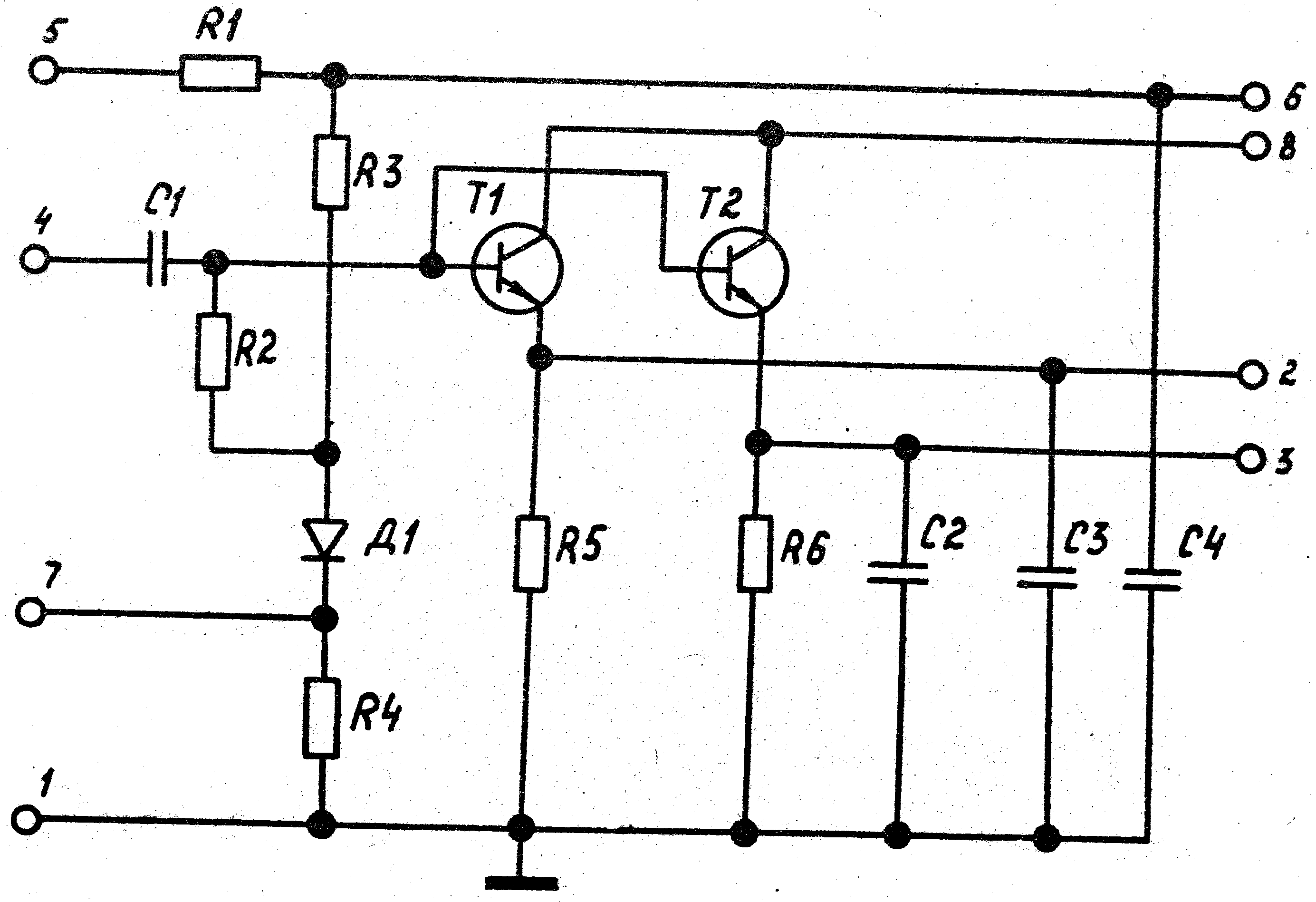

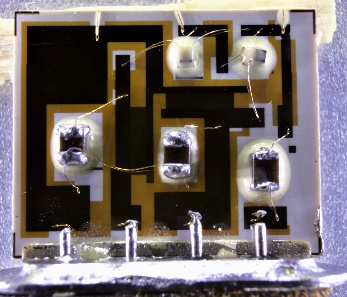

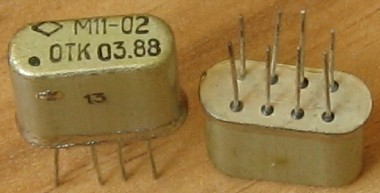

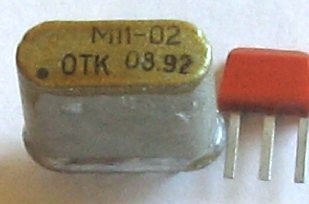

		М06-06	М08-02	М10-08	М11-02

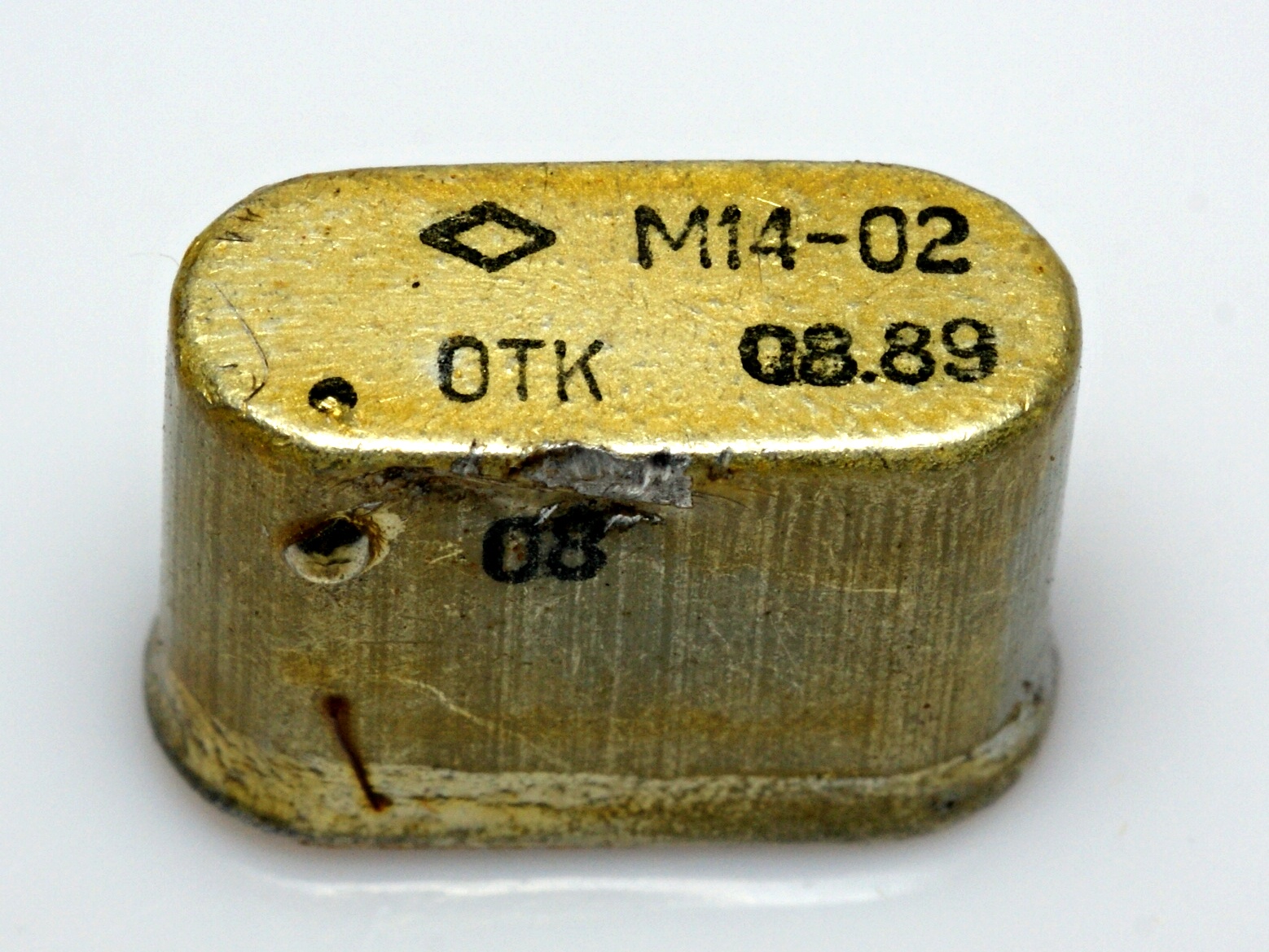

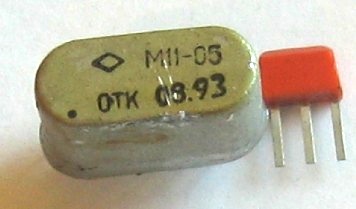

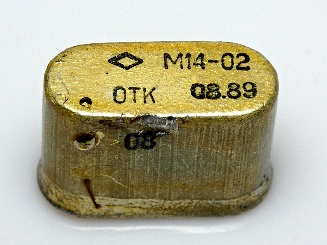

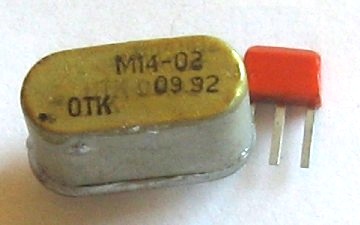

М02-04	М04-03		М08-04	М10-09	М11-05	М14-02

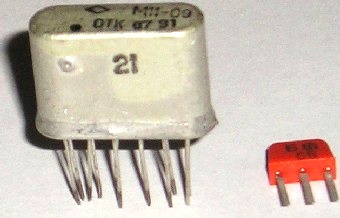

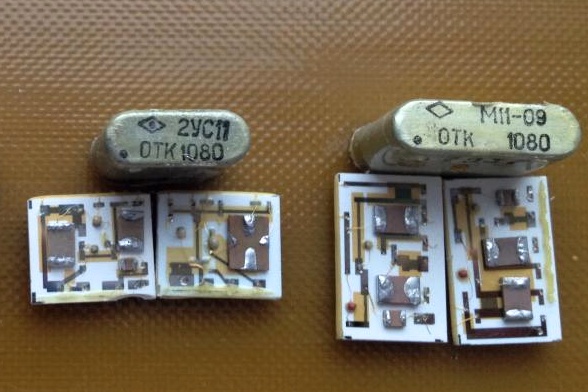

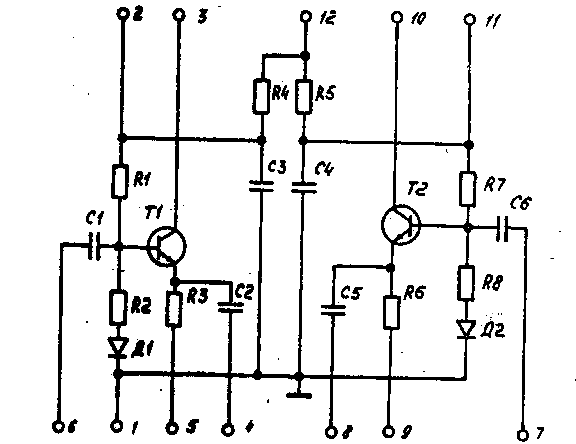

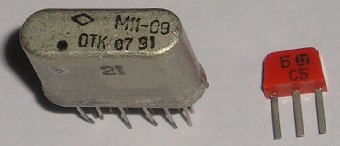

М02-06	М04-04				М11-09
М02-09
М02-11
М02-12

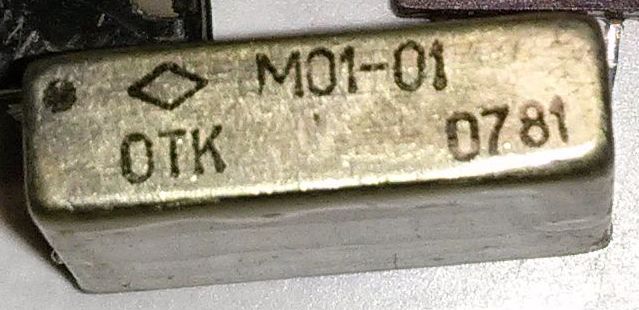

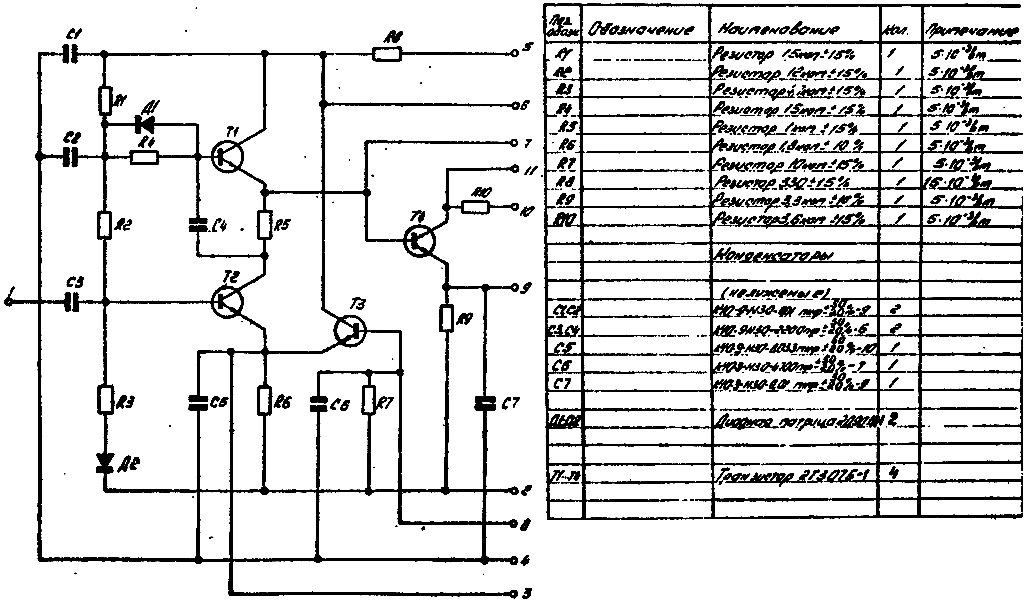

М01-01

М01-01
(фото Александра Назаренко)

Усилитель промежуточной частоты от радиостанции Р-148, в дальнейшем был переименован в 04УР005.

Информационный листок на него, по материалам сайта Справочный портал по микросхемам.

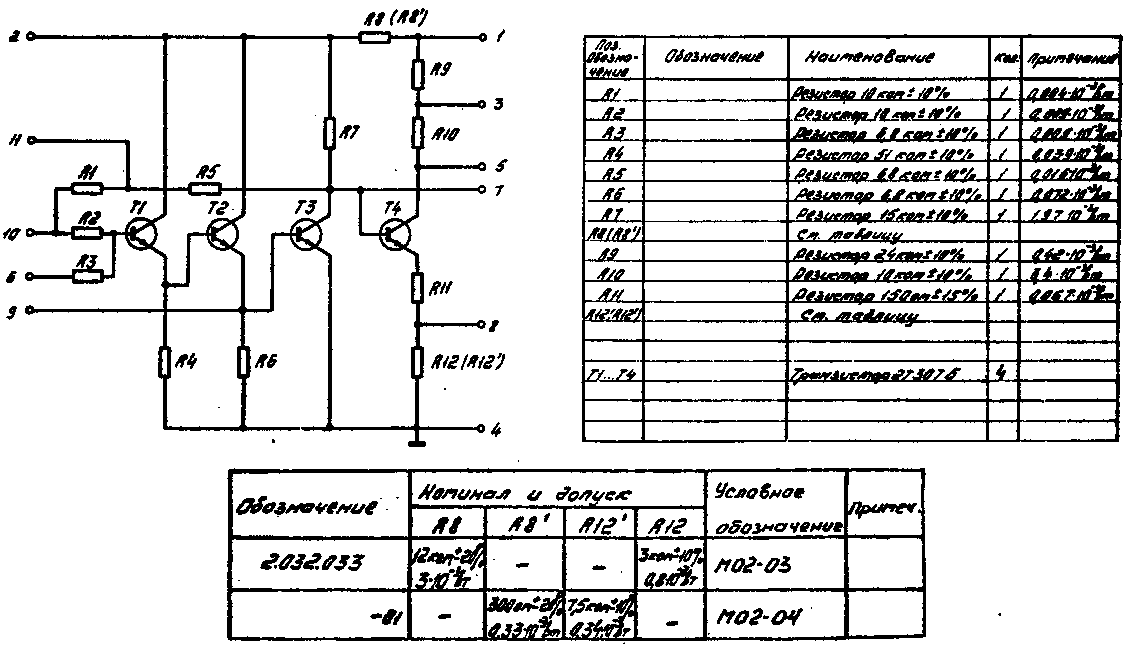

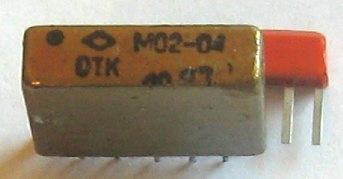

М02-04

Усилитель низкой частоты, от радиостанции Р-148, в дальнейшем - 04УН008 (ЯЕ2.032.033-01ТУ).

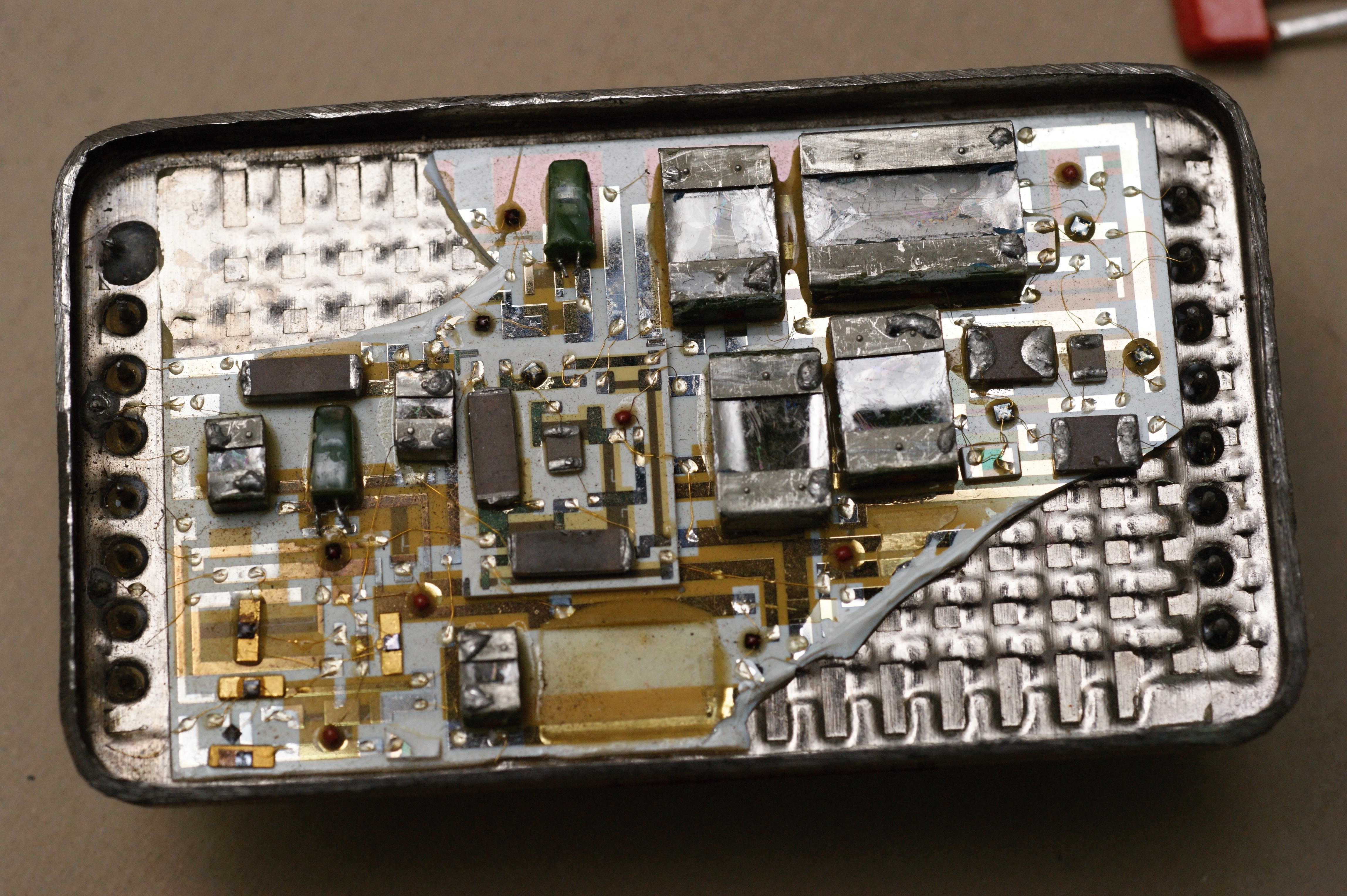

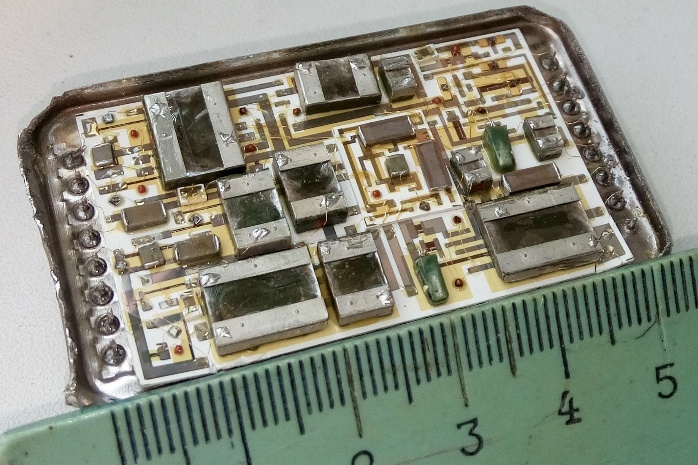

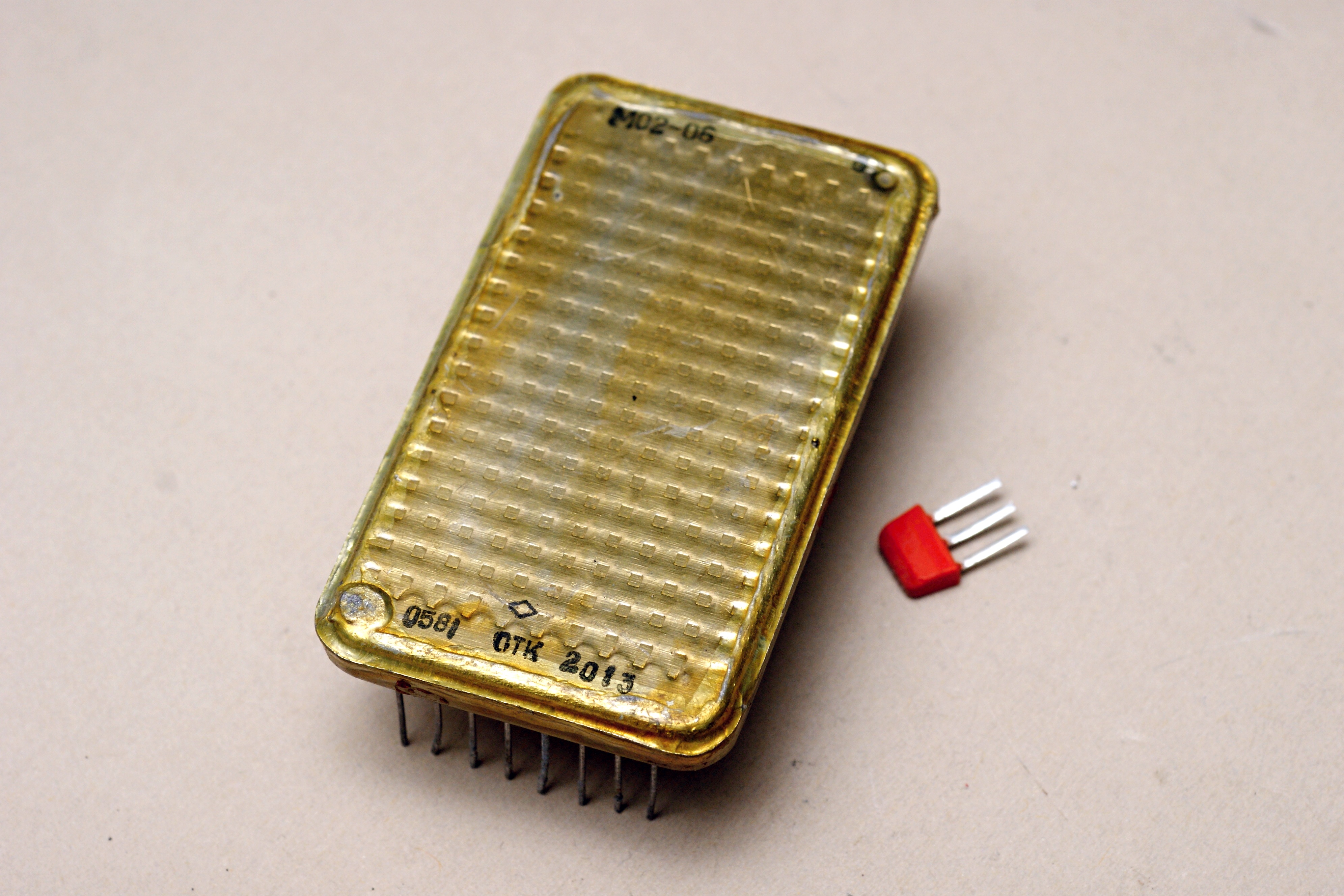

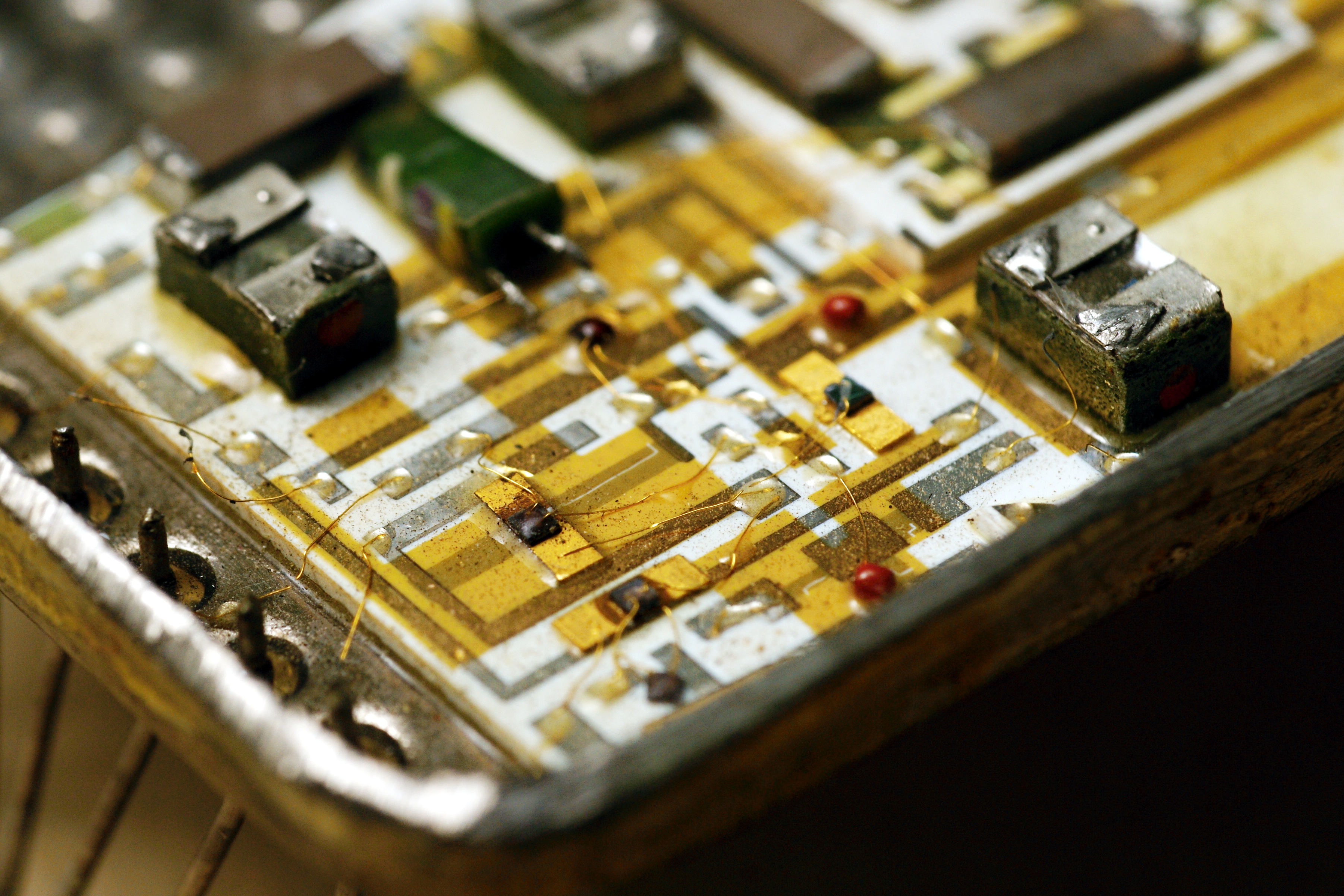

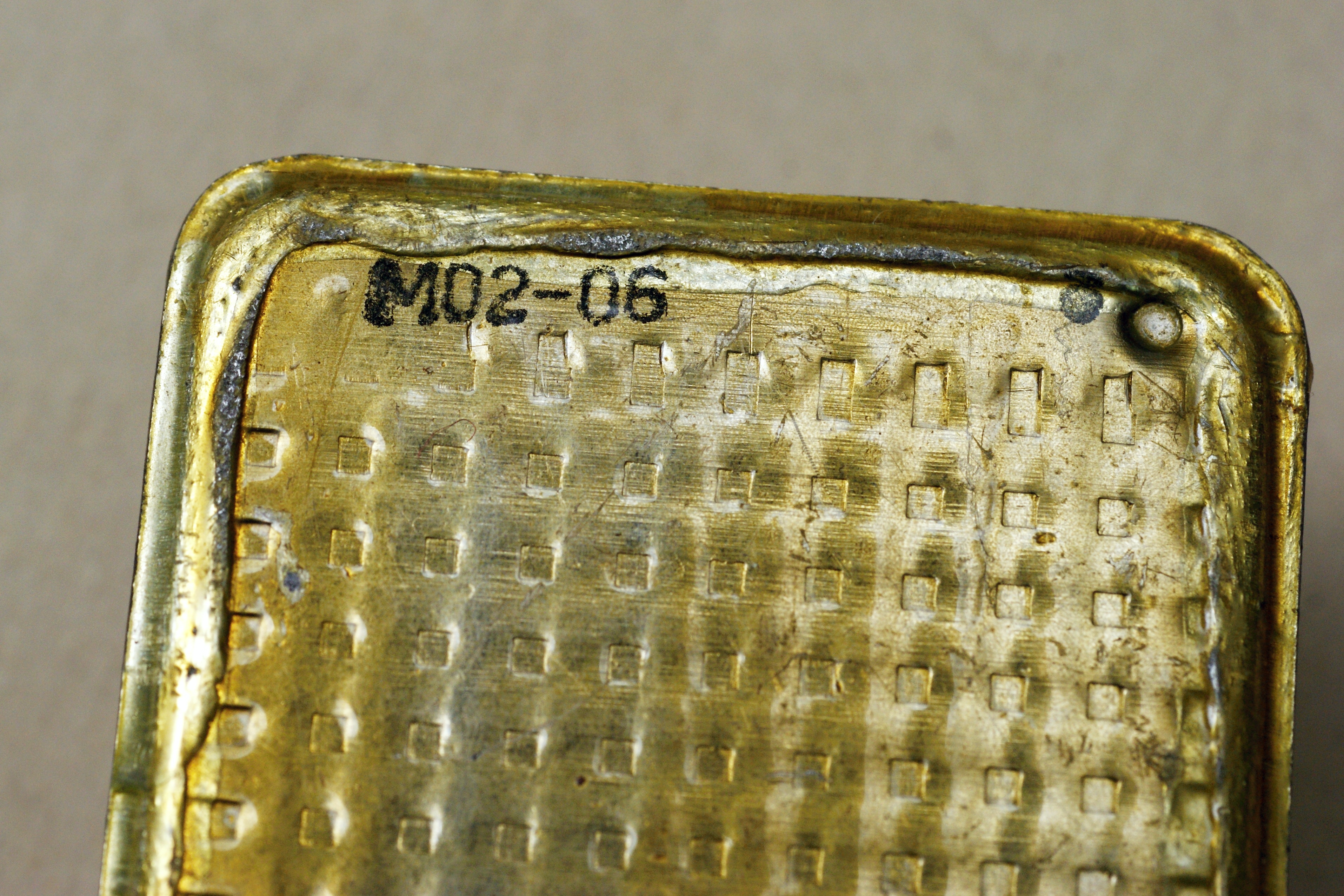

М02-06

Усилитель низкой частоты, шумоподавитель и аналоговый дешифратор для фильтров; аналог 04УН018 (ЯЕ2.032.040ТУ). Использовалась в приемниках системы "Вызов" (советский "пейджер") совместно с М04-03, М06-05 и М11-01.

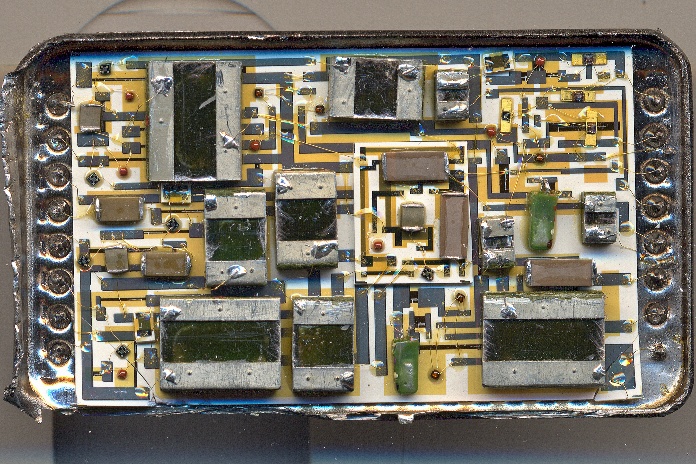

Схема её довольно сложна, набор аналоговых узлов:

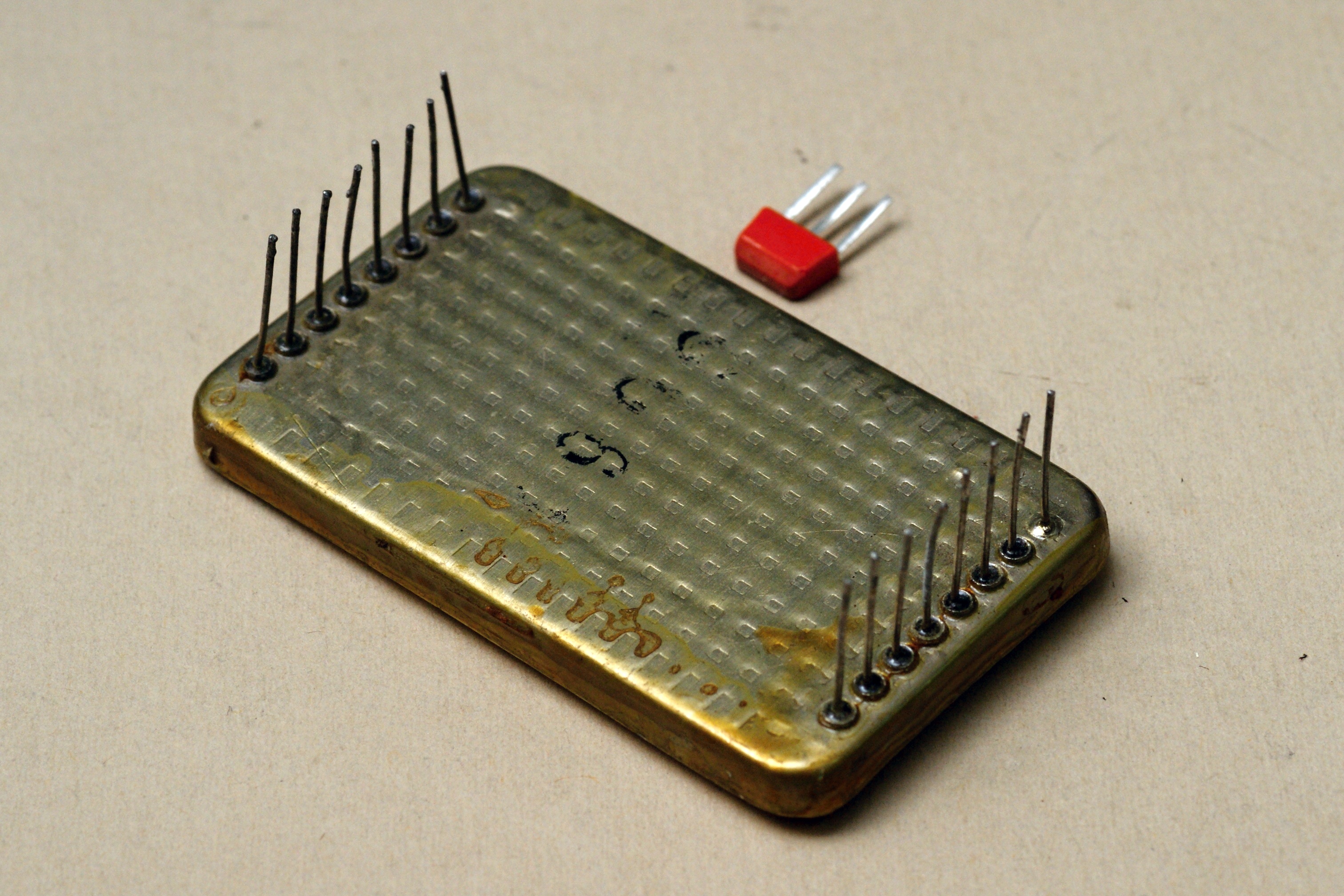

(фото Александра Назаренко)

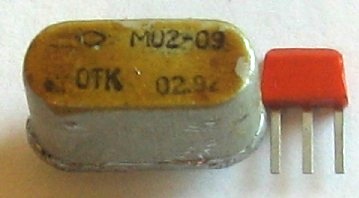

М02-09

Усилитель низкой частоты, аналог 04УН019 (ЯЕ2.032.044ТУ).

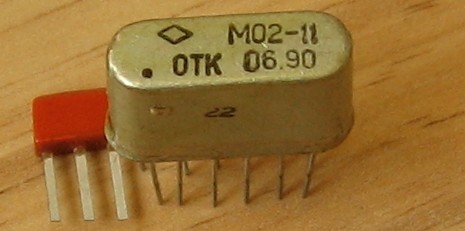

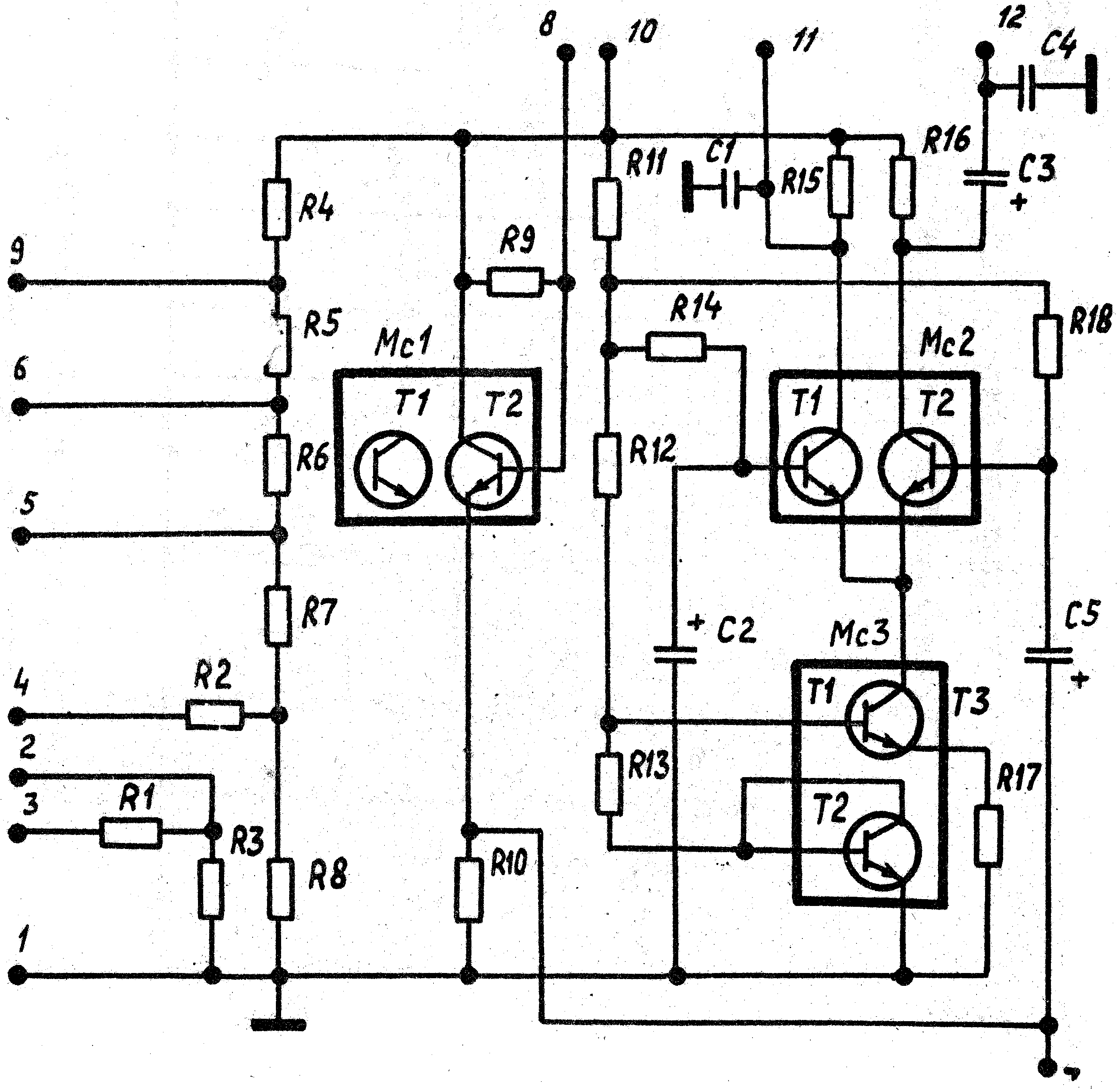

М02-11

Усилитель-ограничитель низкой частоты для модулятора, аналог 04УН021 (ЯЕ2.032.046ТУ).

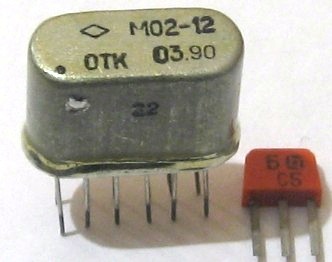

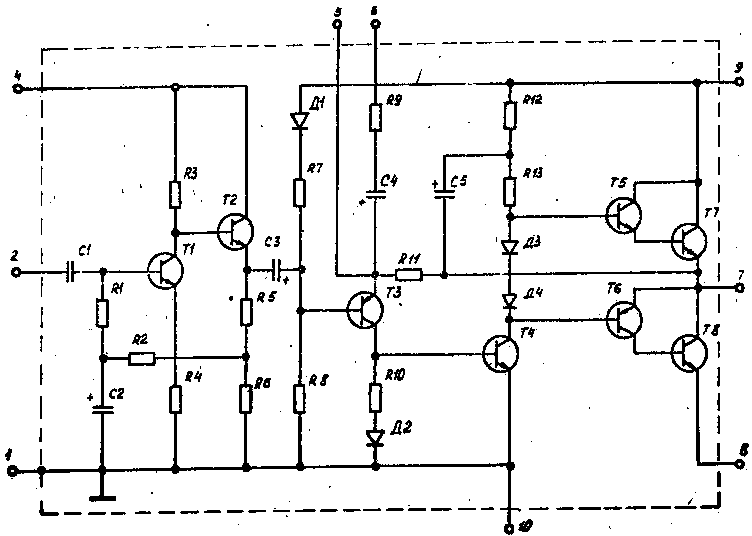

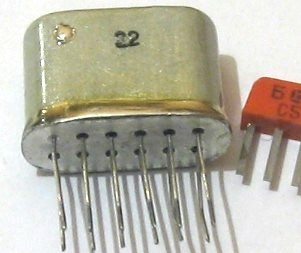

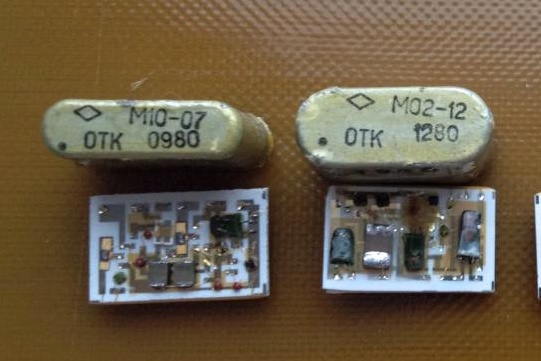

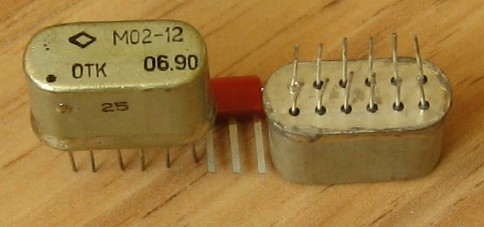

М02-12

Усилитель мощности низкой частоты для работы на динамическую головку манипулятора радиостанции, аналог 04УН020 (ЯЕ2.032.047ТУ).

(фото с Форума радиодеталей)

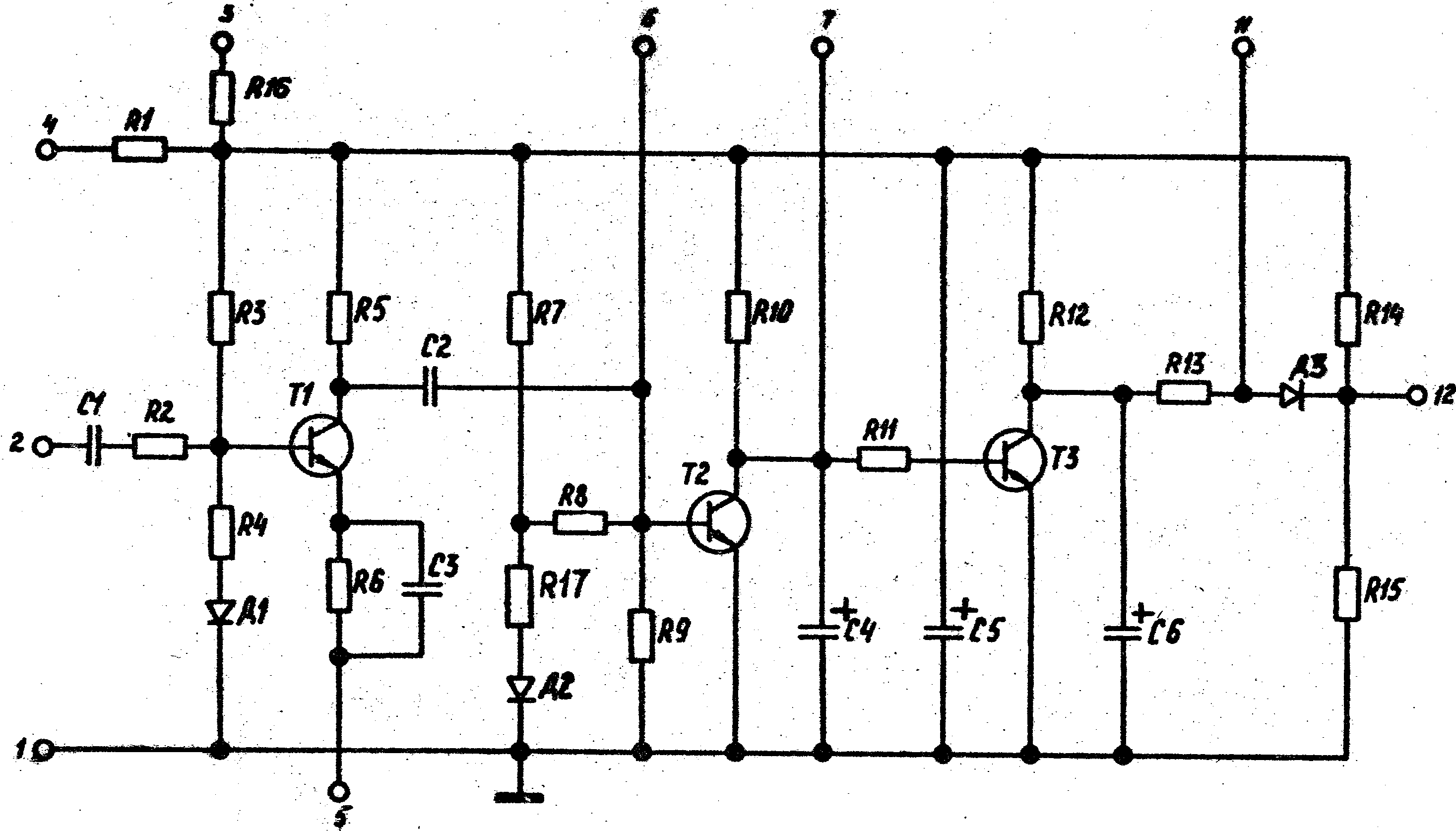

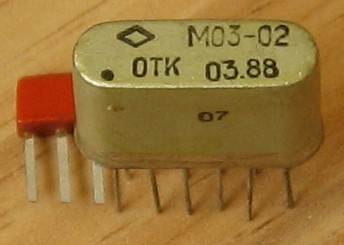

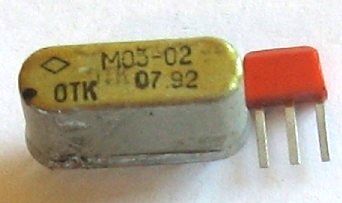

М03-02

Шумоподавитель, аналог 04ГМ003 (ЯЕ2.070.012ТУ).

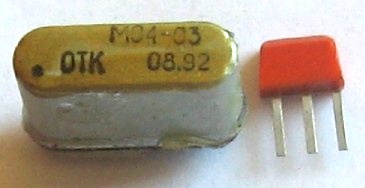

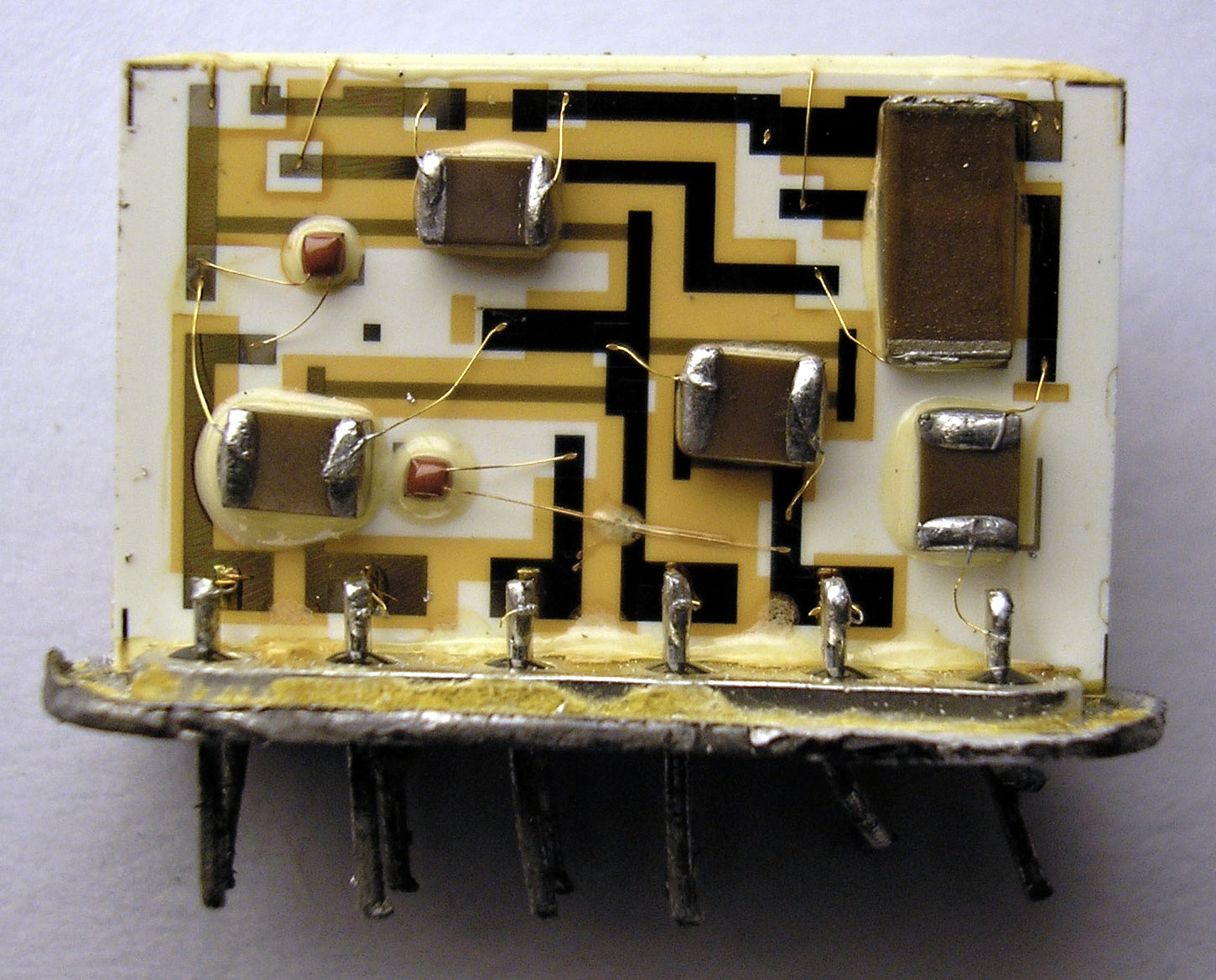

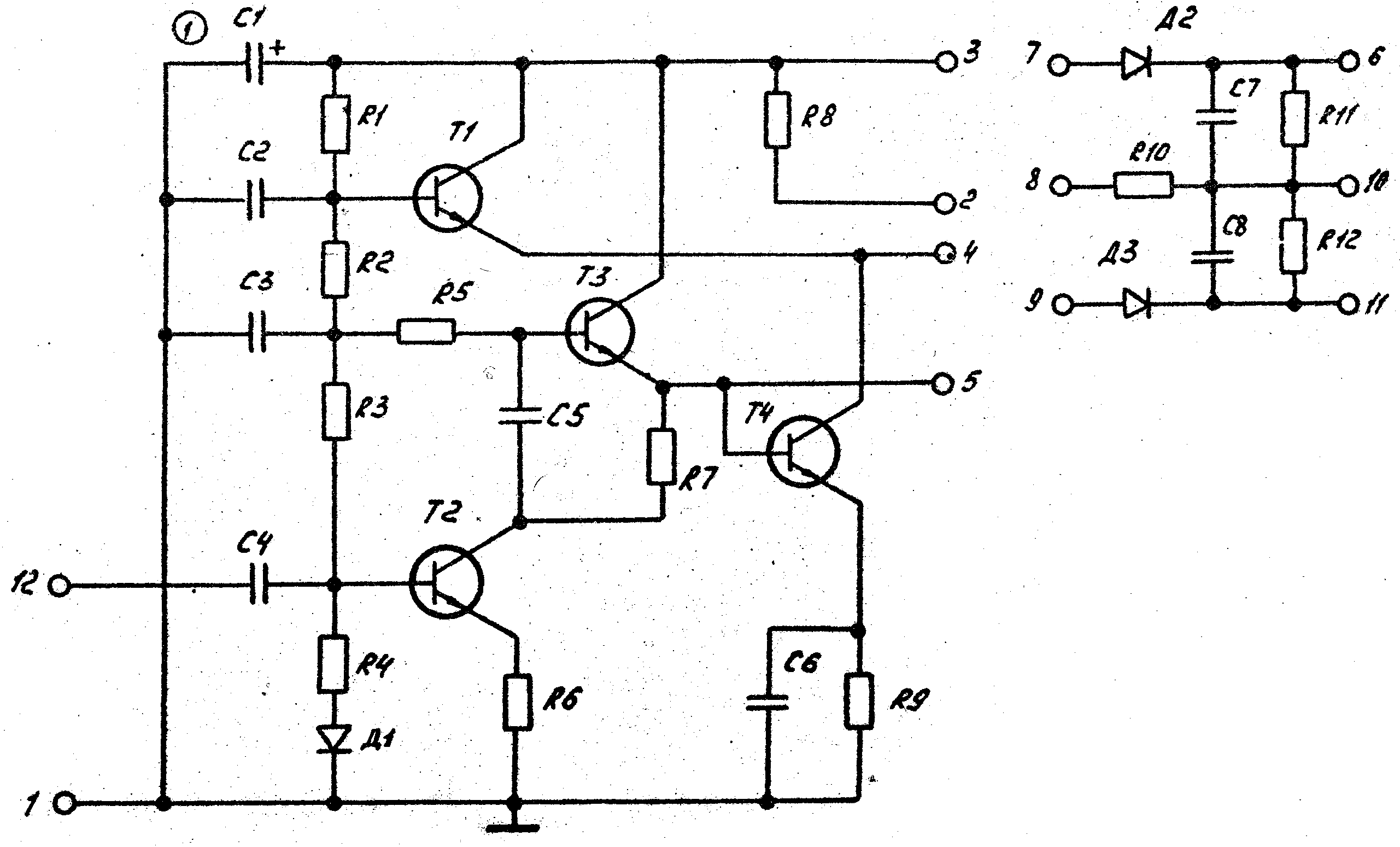

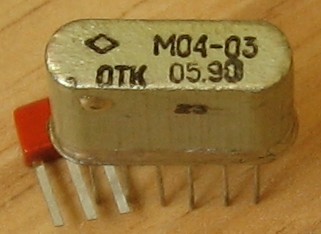

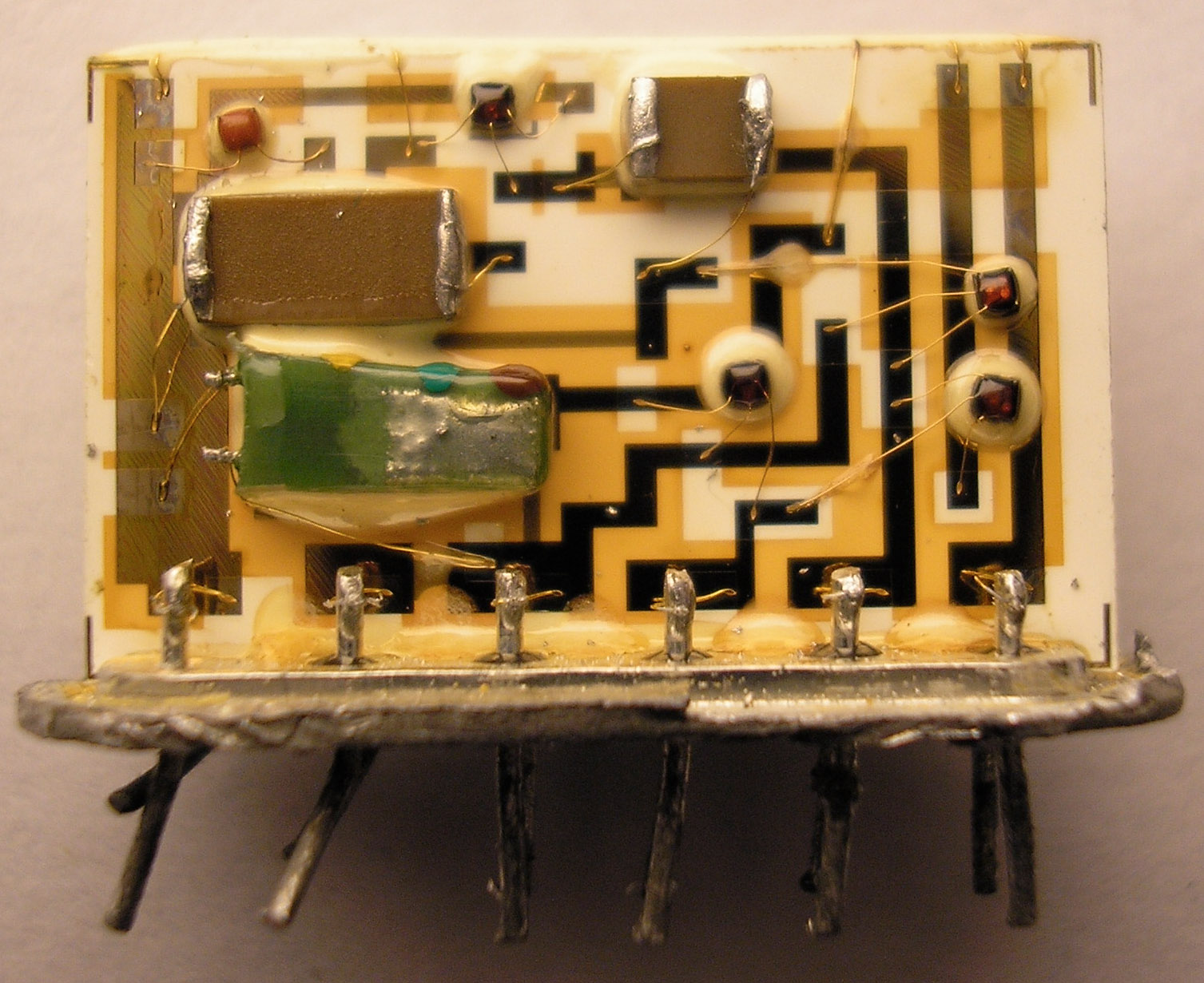

М04-03

Назначение - усилитель-ограничитель ПЧ 500 кГц и ЧМ-детектор.
Применялись в радиостанциях "Виола" и "Вызов".

(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

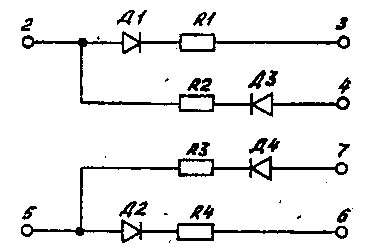

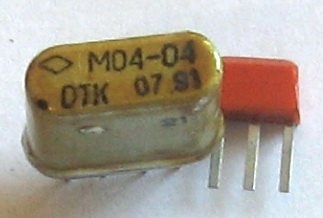

М04-04

Фазовый детектор, аналог 04ДФ003 (ЯЕ2.245.000ТУ). Применялись в радиостанциях "Виола".

М04-04

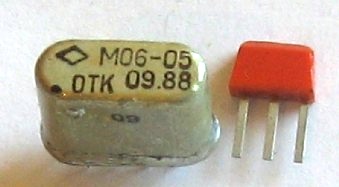

М06-05

Второй смеситель для перехода с первой ПЧ на вторую, со встроенной схемой второго гетеродина.

Справочный лист на него.

Микросборка применялась в радиостанциях "Виола" и "Вызов".

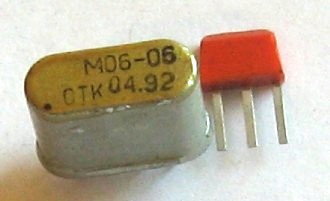

М06-06

Первый смеситель, балансного типа; аналог 04ПС012 (ЯЕ2.206.018ТУ).

Применялись в радиостанциях "Виола"..

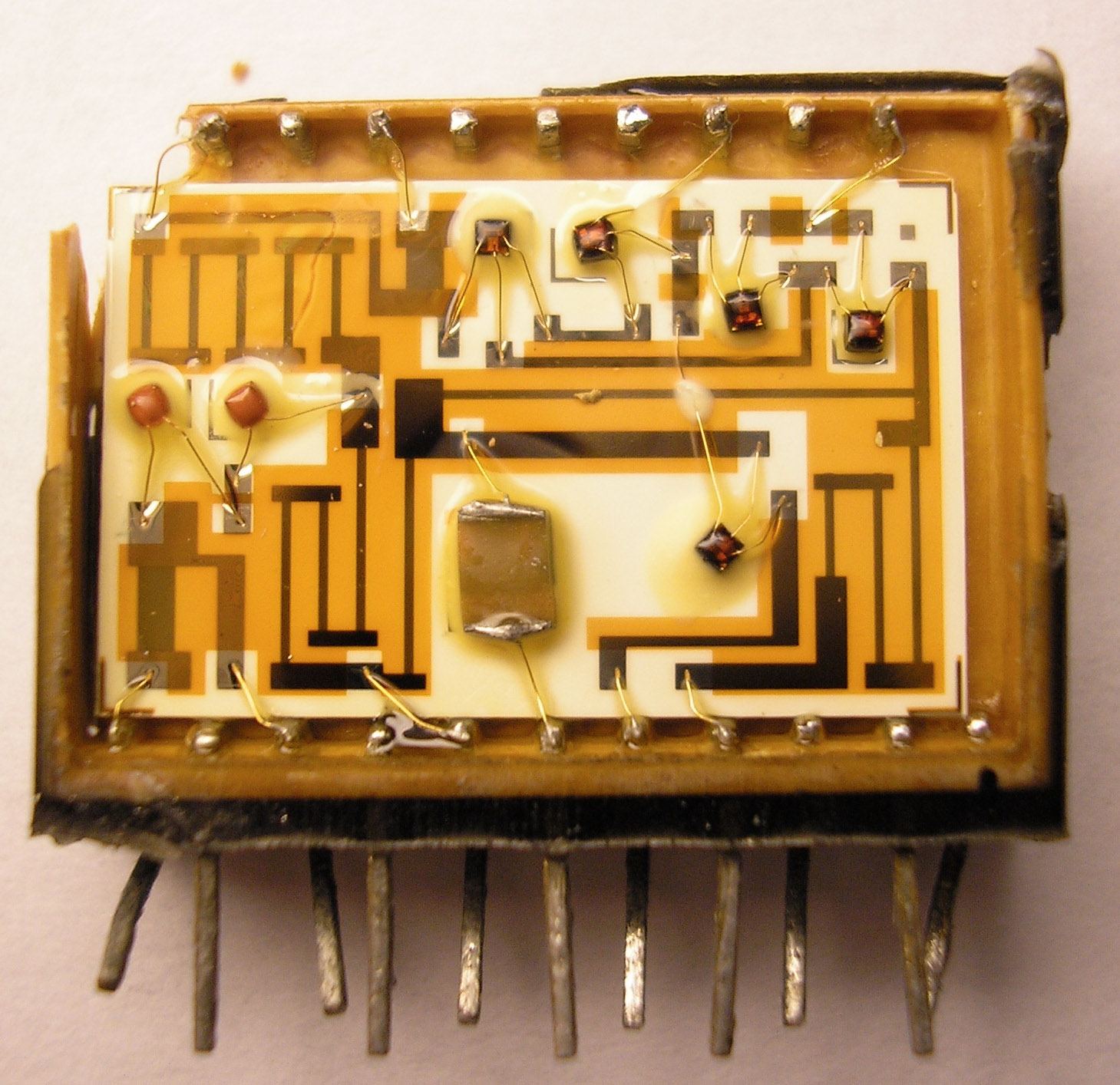

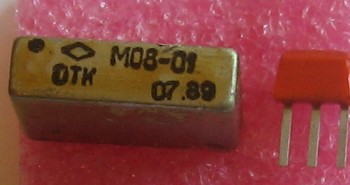

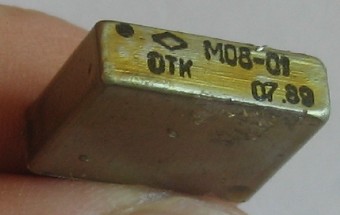

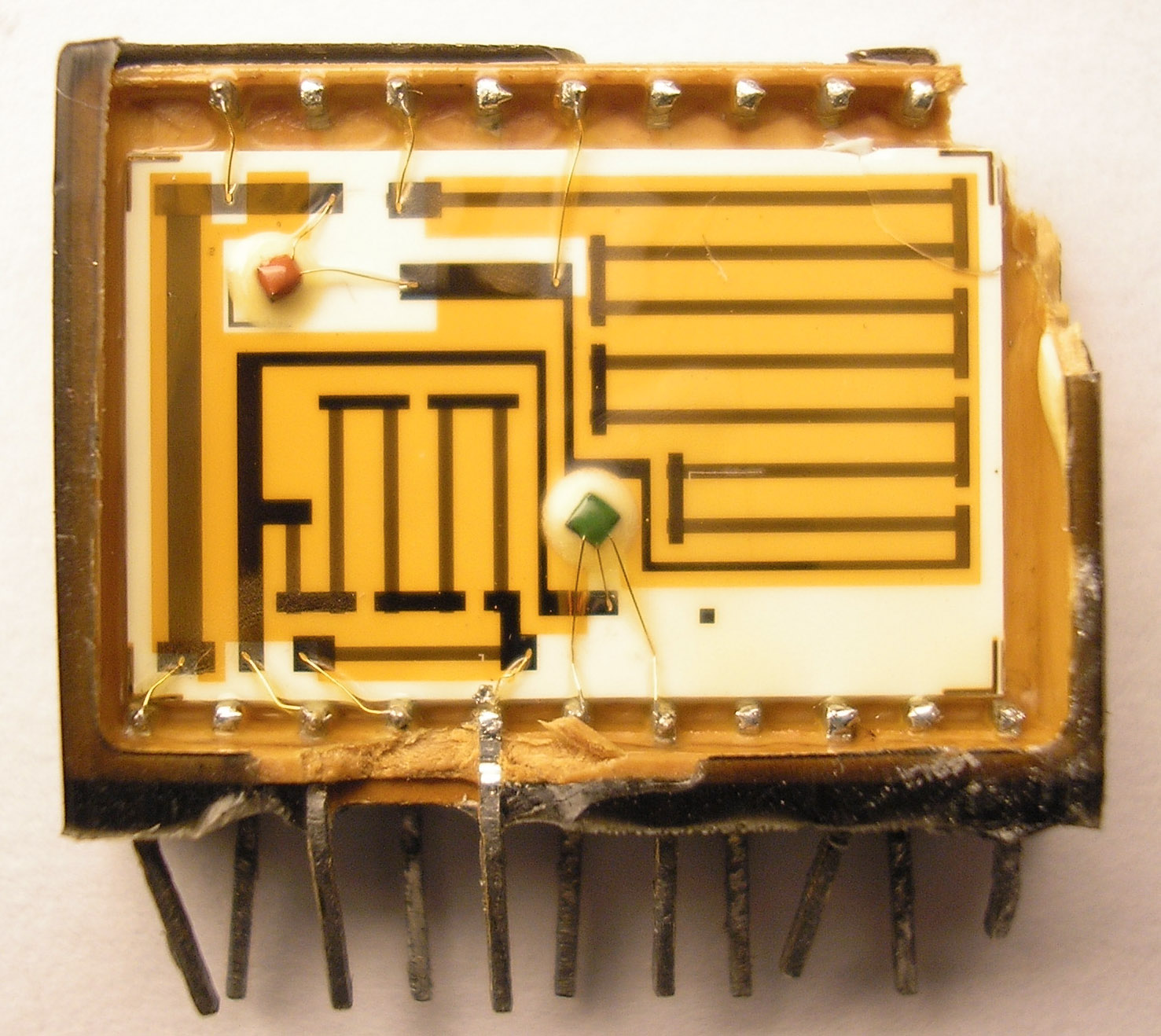

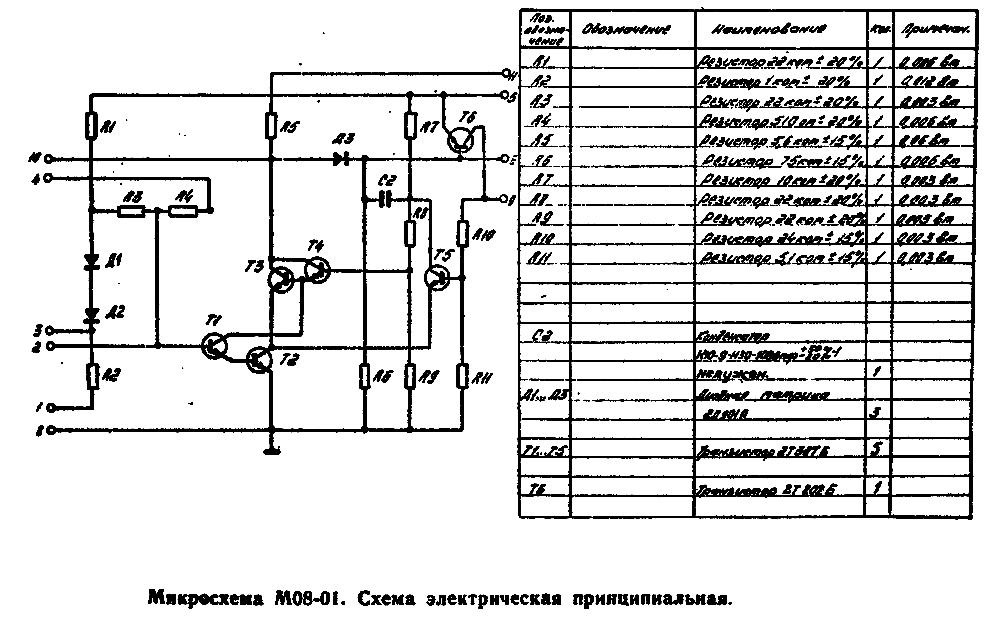

М08-01

Генератор поиска (гм...), позднее переименована в 04ГП005 (ЯЕ2.211.000ТУ). Применялась в радиостанциях "Виола", Р-148.

Электрические параметры:
- частота генерации - 36+14 Гц;
- размах выходного напряжения в режиме генерации - 6 В;
- входное напряжение срыва колебаний – не более 200 мВ;
- дифференциальный коэффициент усиления не менее 50.

(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

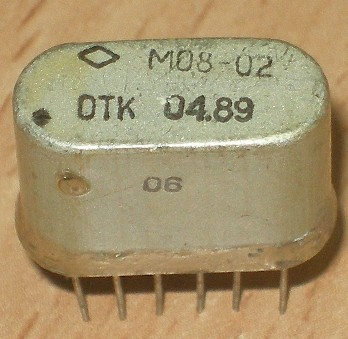

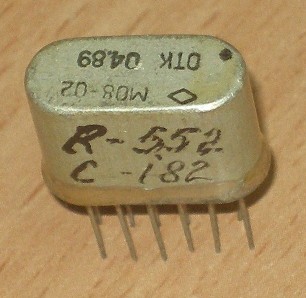

М08-02

Генератор низкой частоты, аналог 04ГП012 (ЯЕ2.211.001ТУ).

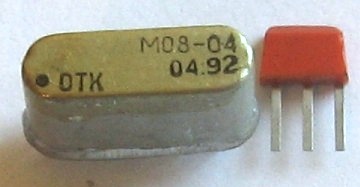

М08-04

Назначение - неизвестно.

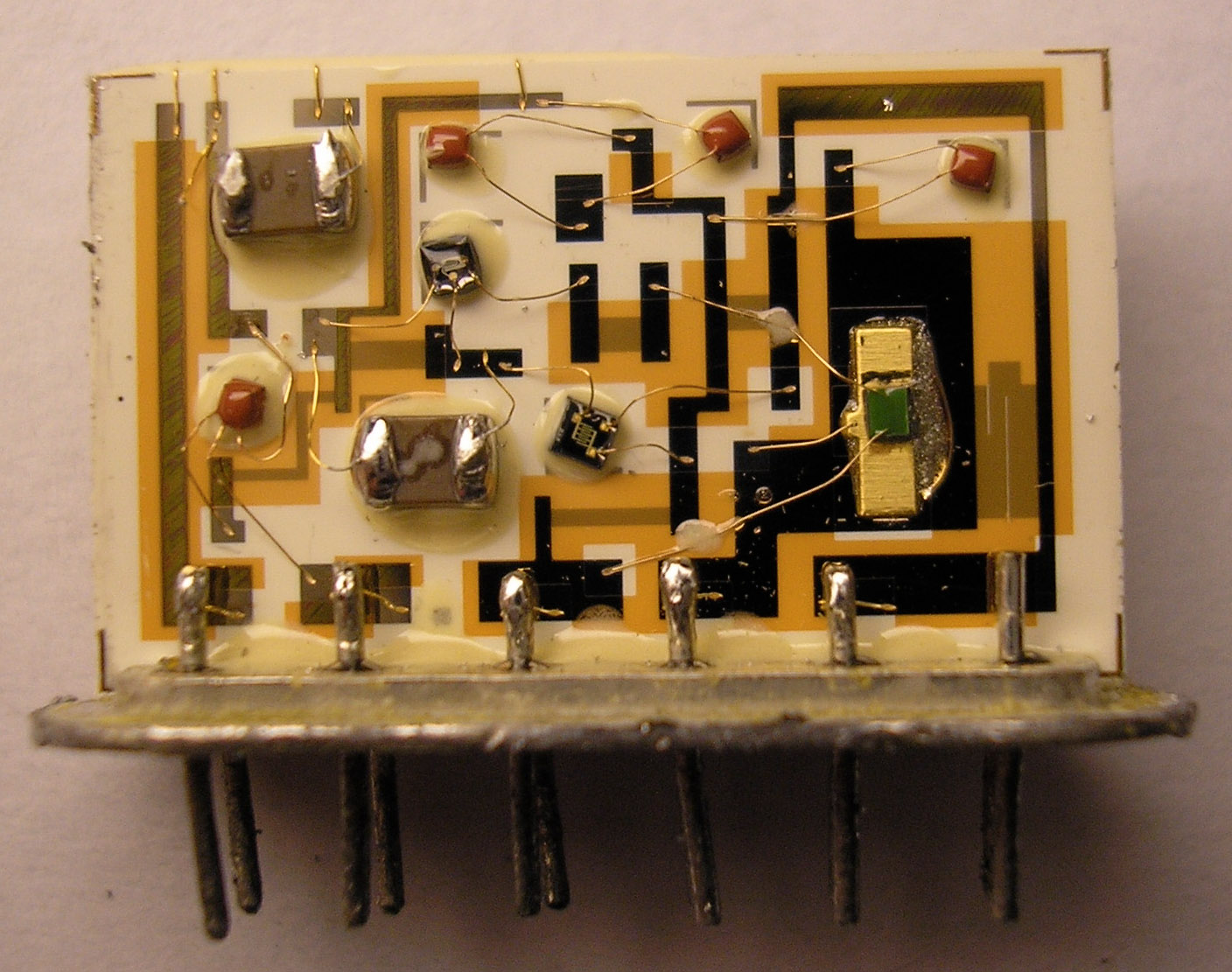

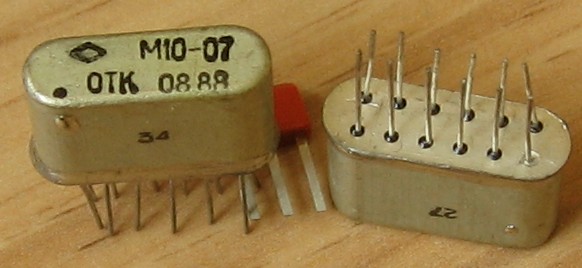

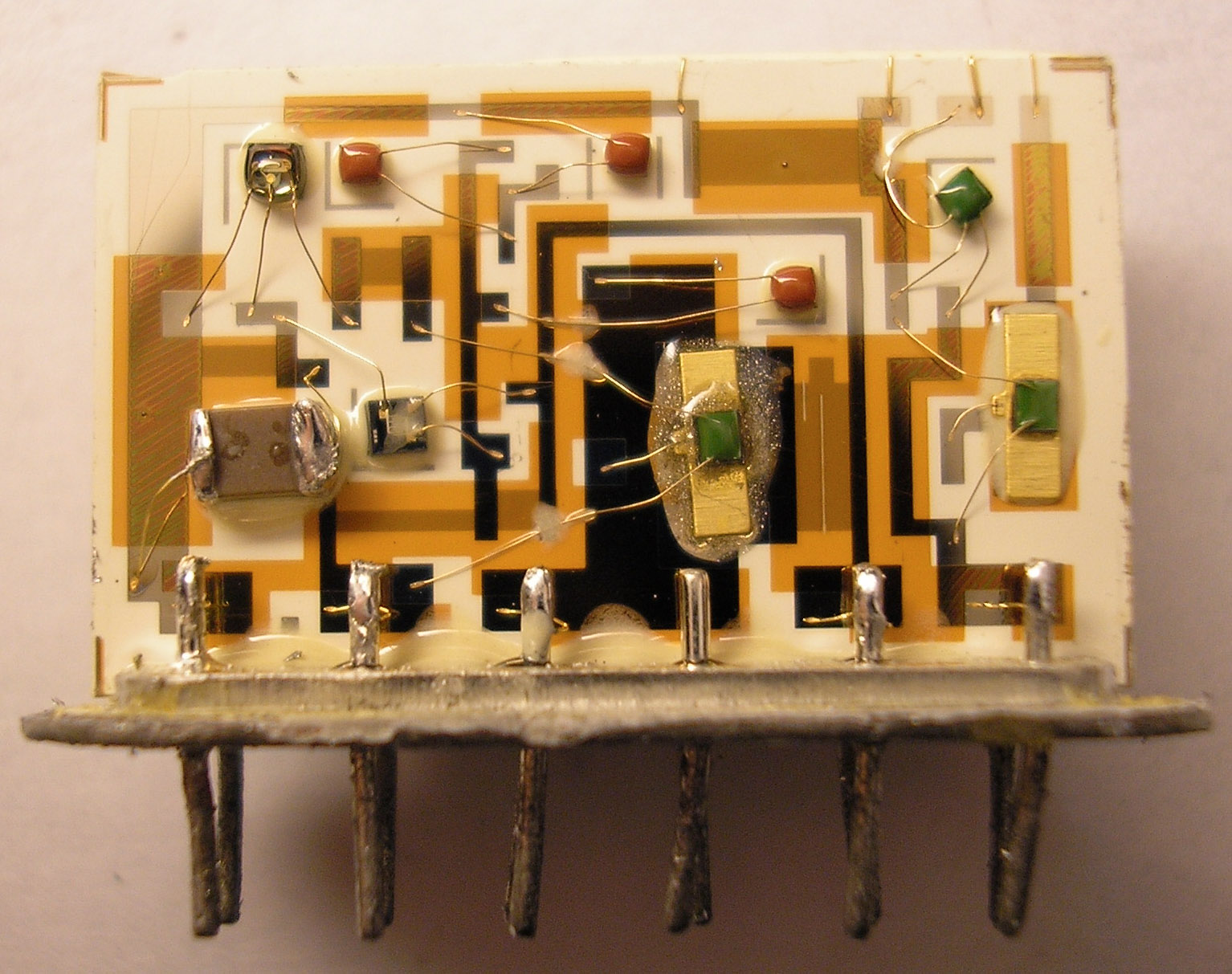

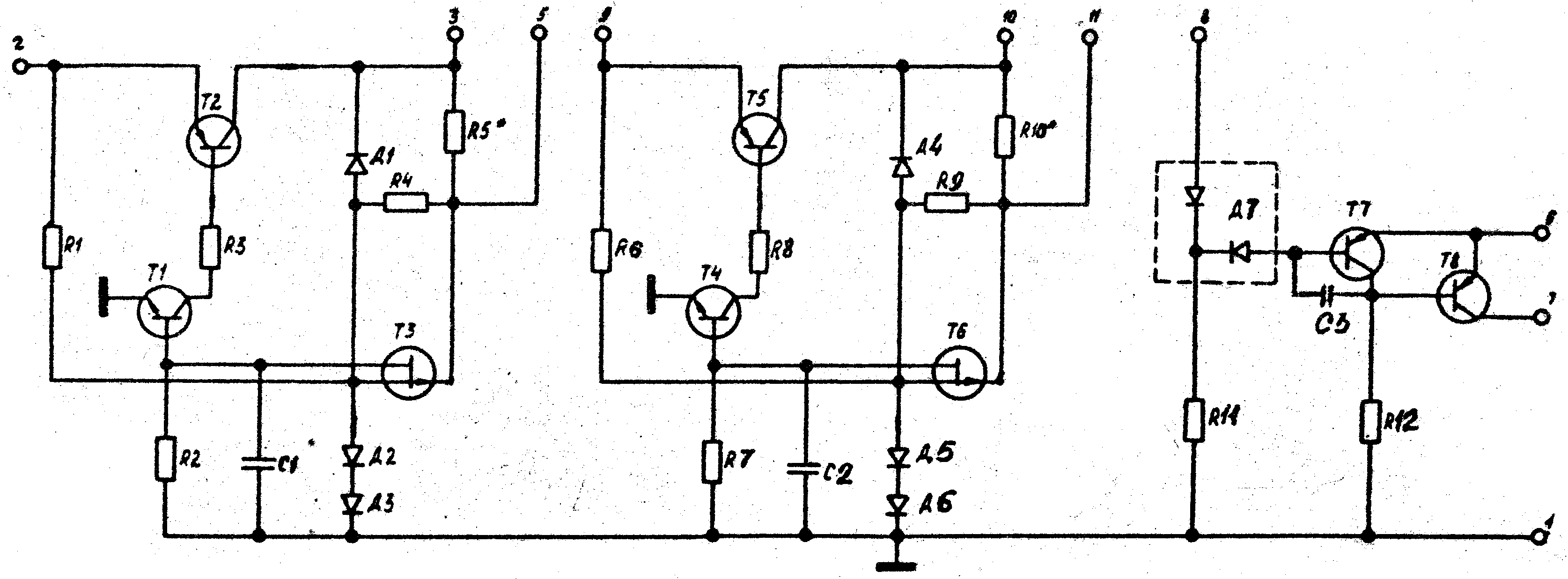

М10-07

Набор стабилизаторов напряжения (ЯЕ3.233.016-1 ТУ), аналог 04ЕН010. Применялись в радиостанциях "Виола"

(фото с форума "Портативное ретрорадио")

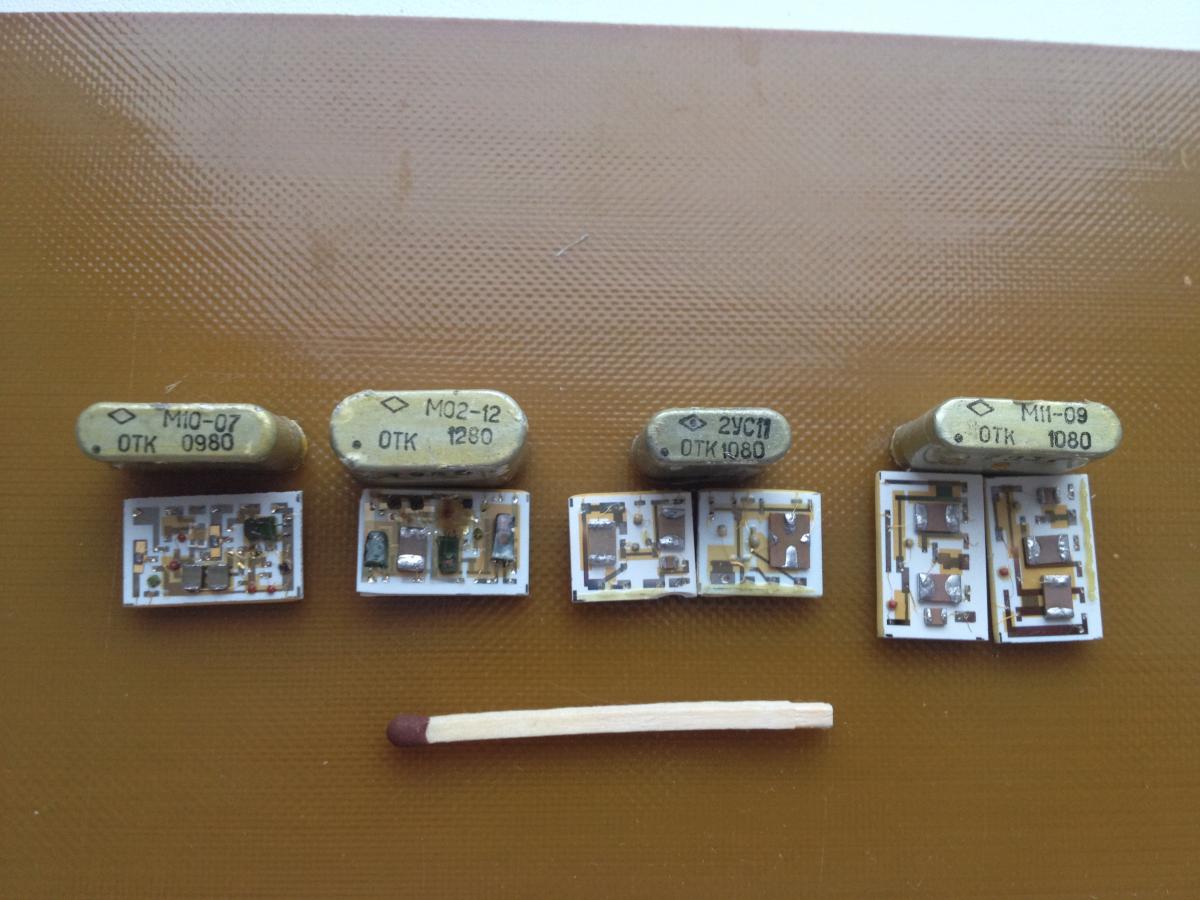

(фото с Форума радиодеталей)

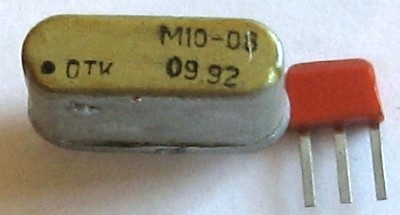

М10-08

Назначение - неизвестно.

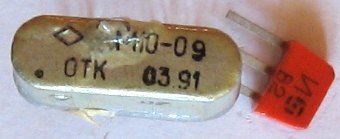

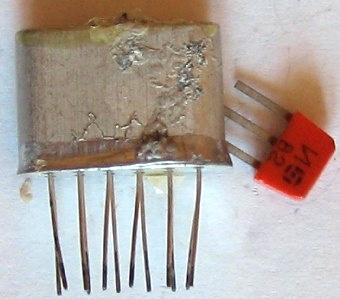

М10-09

Назначение неизвестно...

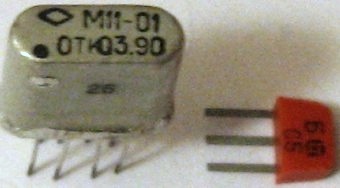

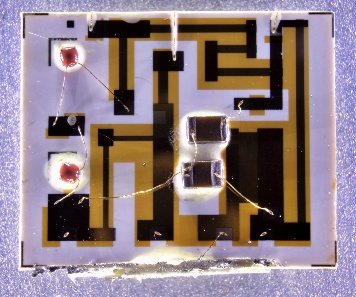

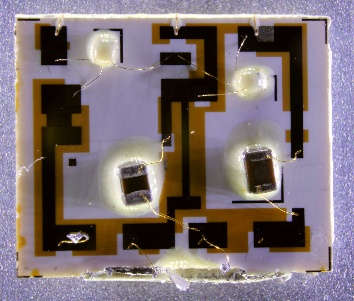

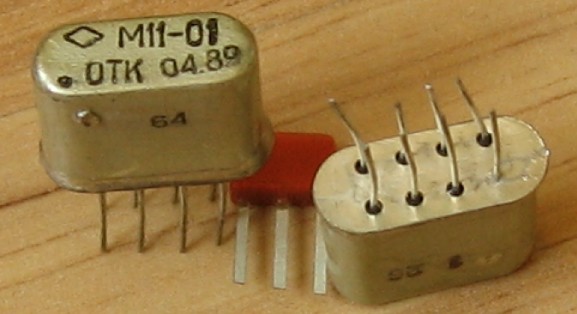

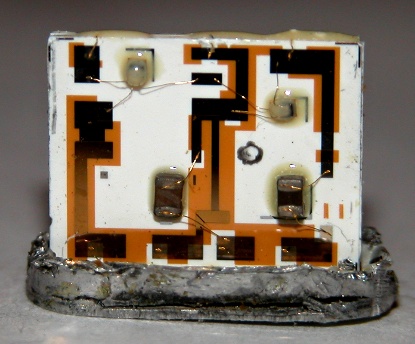

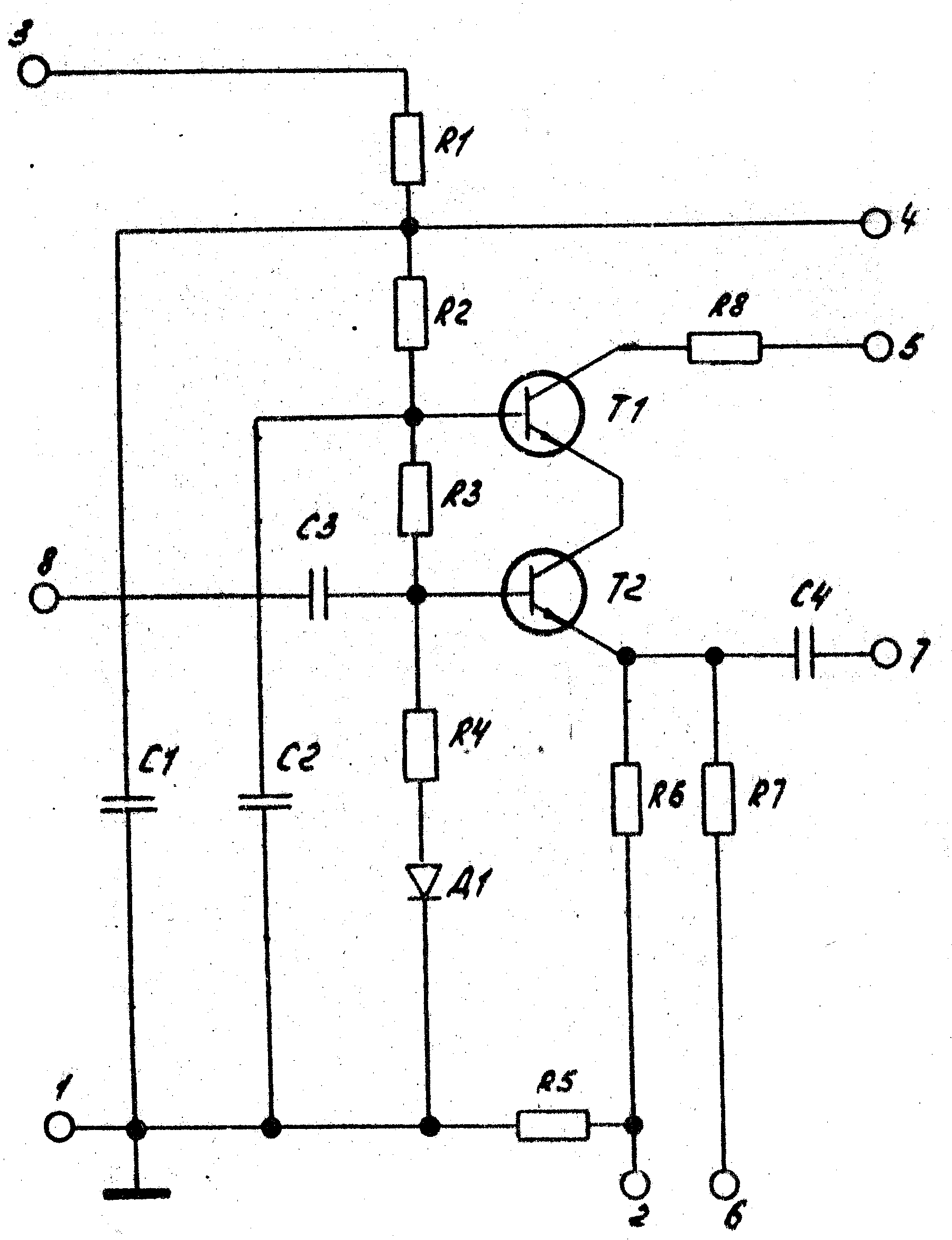

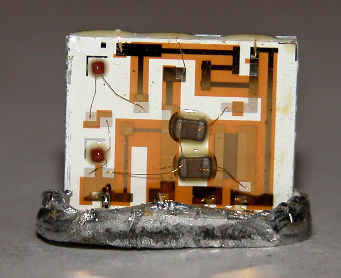

М11-01

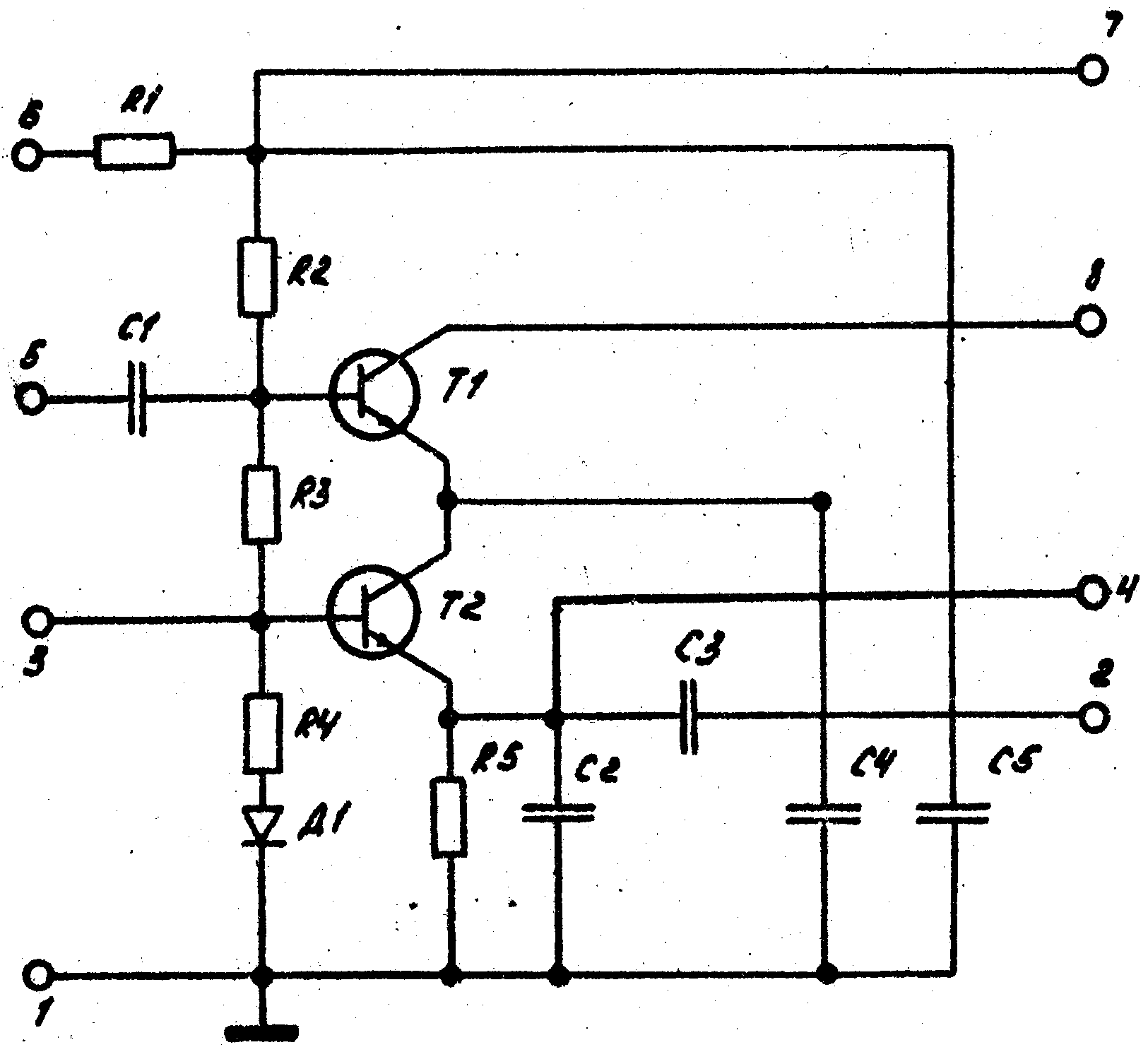

Малошумящий усилитель ВЧ каскодного типа, старое название 04УВ015 (ЯЕ2.030.020ТУ).

Справочные данные на неё.

Благодаря наличию нескольких отводов микросборка позволяет изменять режим работы и может использоваться, к примеру, как задающий кварцевый генератор с внешним резонатором.

Применялась в радиостанциях "Виола" и "Вызов".
