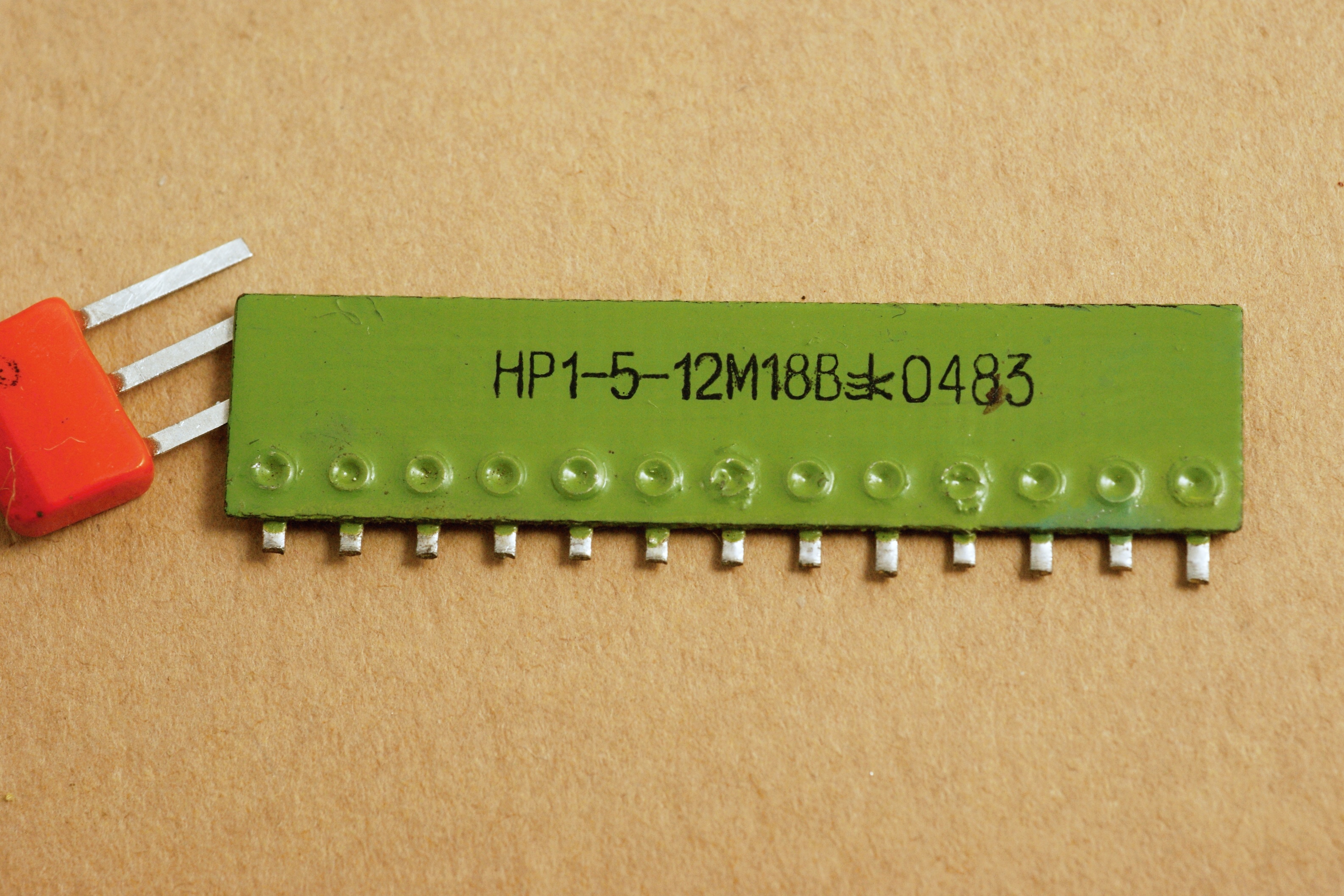

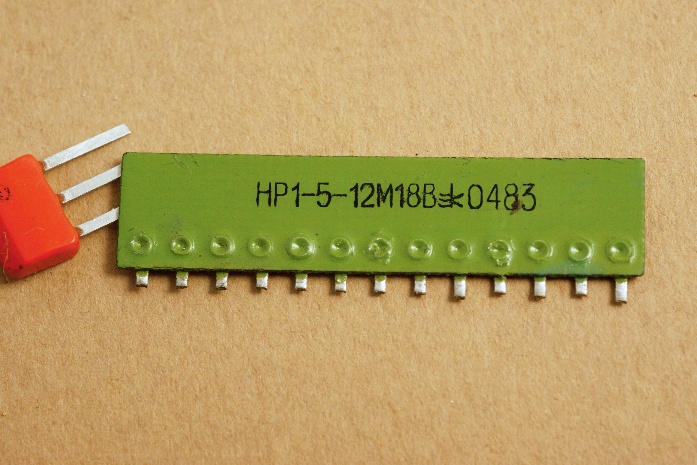

НР1-5-12

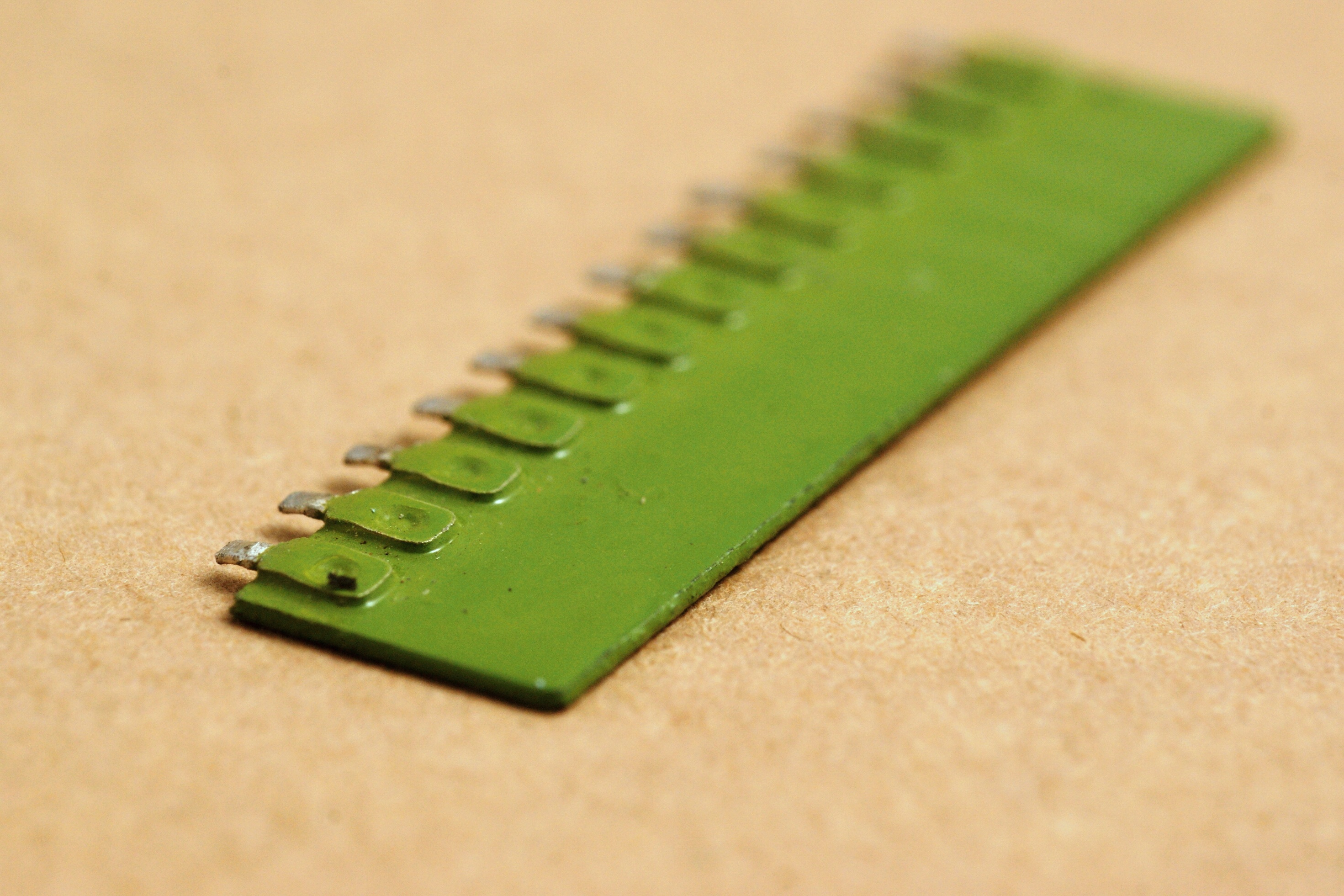

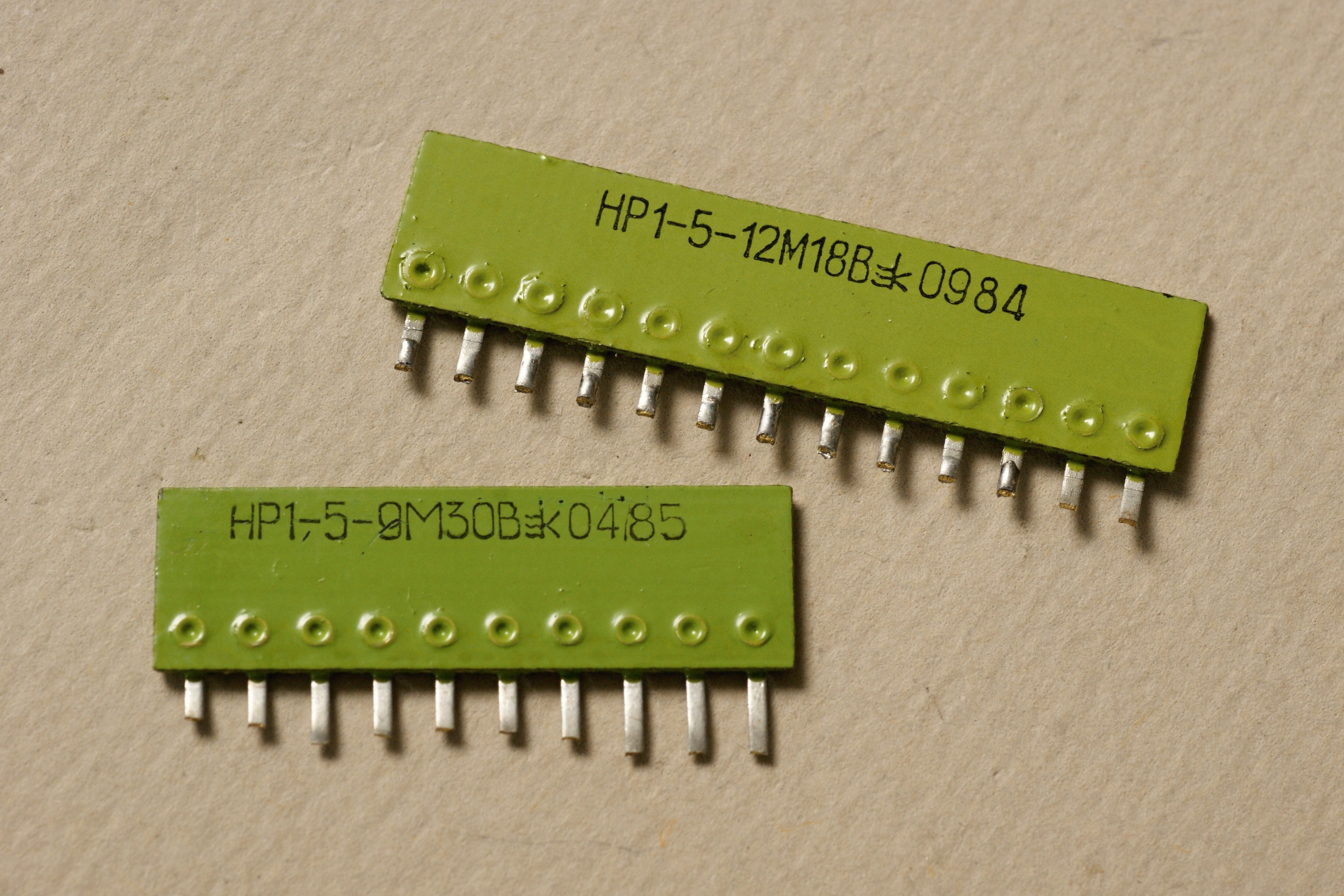

Наборы толстопленочных резисторов НР1-5 подобны широко распространенным НР1-4, но встречаются куда реже. Они могут состоят из матрицы резисторов с общей точкой количеством 8. 9 или 12 штук, номиналами от 1 до 680 кОм. Номинальная мощность рассеяния каждого резистора 0,01 Вт, это наименьшее значение из всех НР1 этой серии. Видимо, поэтому рабочее напряжение ограничено всего 32 В.

Справочные данные на них. В целом, это самые слабые из всего семейства "гребеночных" НР1, у них наихудший ТКС, наихудшая климатическая стойкость, наихудшая сохраняемость и срок наработки. Какими-то выдающимися точностными параметрами они тоже не обладают... Даже не очень ясно, в чем был смысл их разработки.

Производитель - завод "Потенциал", г.Козьмодемьянск (Марий-Эл).

Источники:

1. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
2. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
