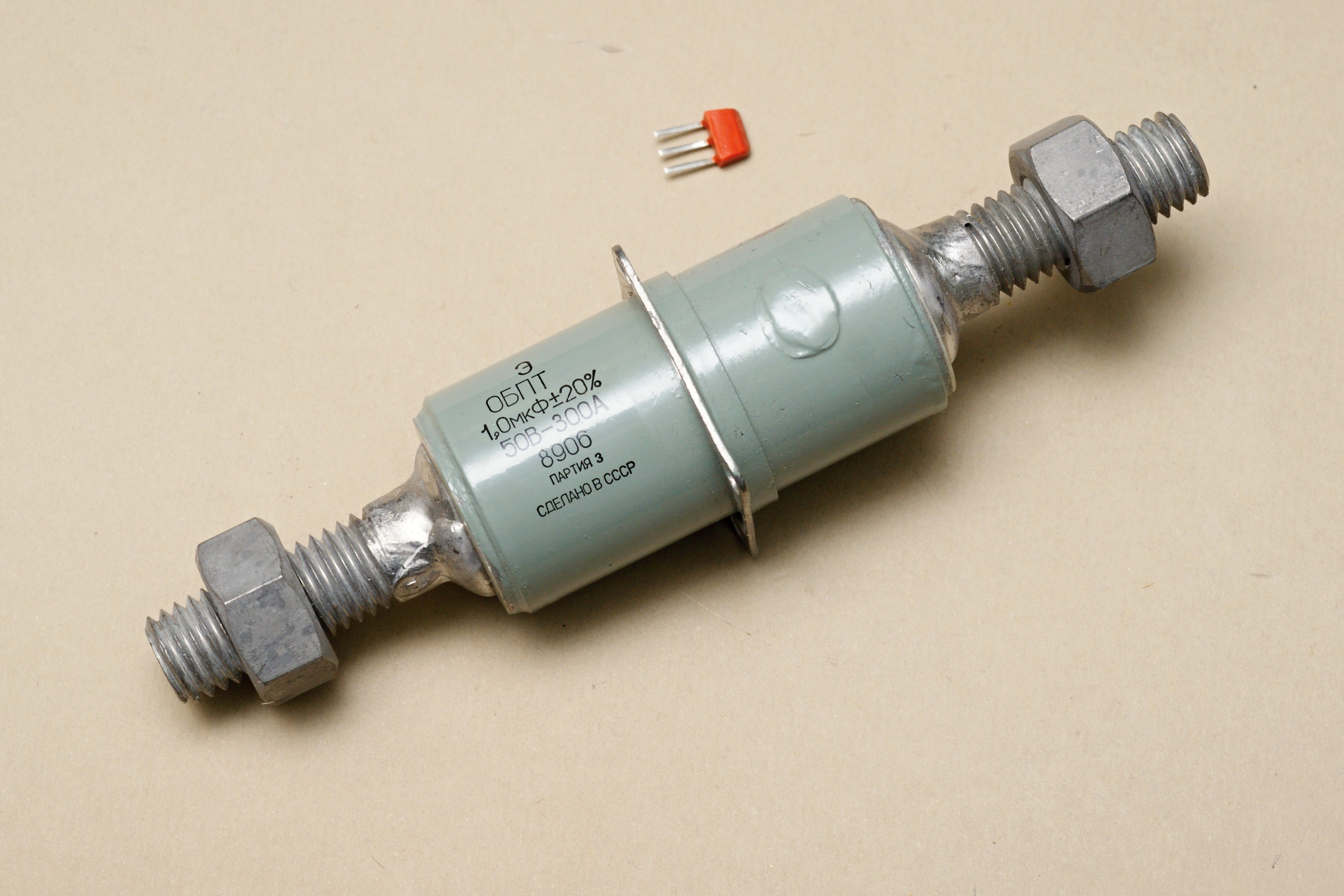

(О)собый (Б)умажный (П)роходной (Т)емпературостойкий конденсатор, предназначенный для защиты аппаратуры от высокочастотных помех диапазона 0,15-150 МГц, проникающих по цепям питания.
Это низковольтный (до 50 В), но весьма мощный конденсатор. Самый мощный отечественный помехозащитный, насколько я знаю, с допустимым током до 300 А. Справочные листы на него, версий 1966 и 1971 года.
Разработан он был павлово-посадским "Экситоном", а выпускал его харьковский завод "Радиодеталь" (в дальнейшем "Элитан"). Как видно, очень долго, и даже на экспорт.
Судя по справочникам, где-то между
1966 и 1969 годом его заметно модернизировали.
Так, старые варианты имели
линейку номиналов 0,25 - 0,5 - 1 мкФ, потом её
привели к более привычному виду 0,22 - 0,47 - 1
мкФ.
Но это мелочь. Интересней, что у ранних
допуск в положительную сторону не
ограничивался (вообще!), минусовой был -10%.
Затем намотчики стали более аккуратными,
укладываясь в +10% или +20%.
И у старой
версии гарантированный срок службы был
мизерный, всего 150 часов! Затем конденсатор
улучшили, но всё равно, 500 часов это выглядит
грустно.
Если бы конденсатор с фото был лет на тридцать моложе, то в документации он назывался бы "ОБПТ-50-300-1 УП0.462.018ТУ специальный". Такую добавку "специальный" я, пожалуй, более ни у каких конденсаторов не встречал. Видимо, ОБПТ имел на то основания.
И ещё одно любопытное примечание встречается в его описании, "Допускается потеря работоспособности у 0,2% от общего количества конденсаторов, поставляемых и вмонтированных в аппаратуру". В общем, как-то он не очень удался поначалу...

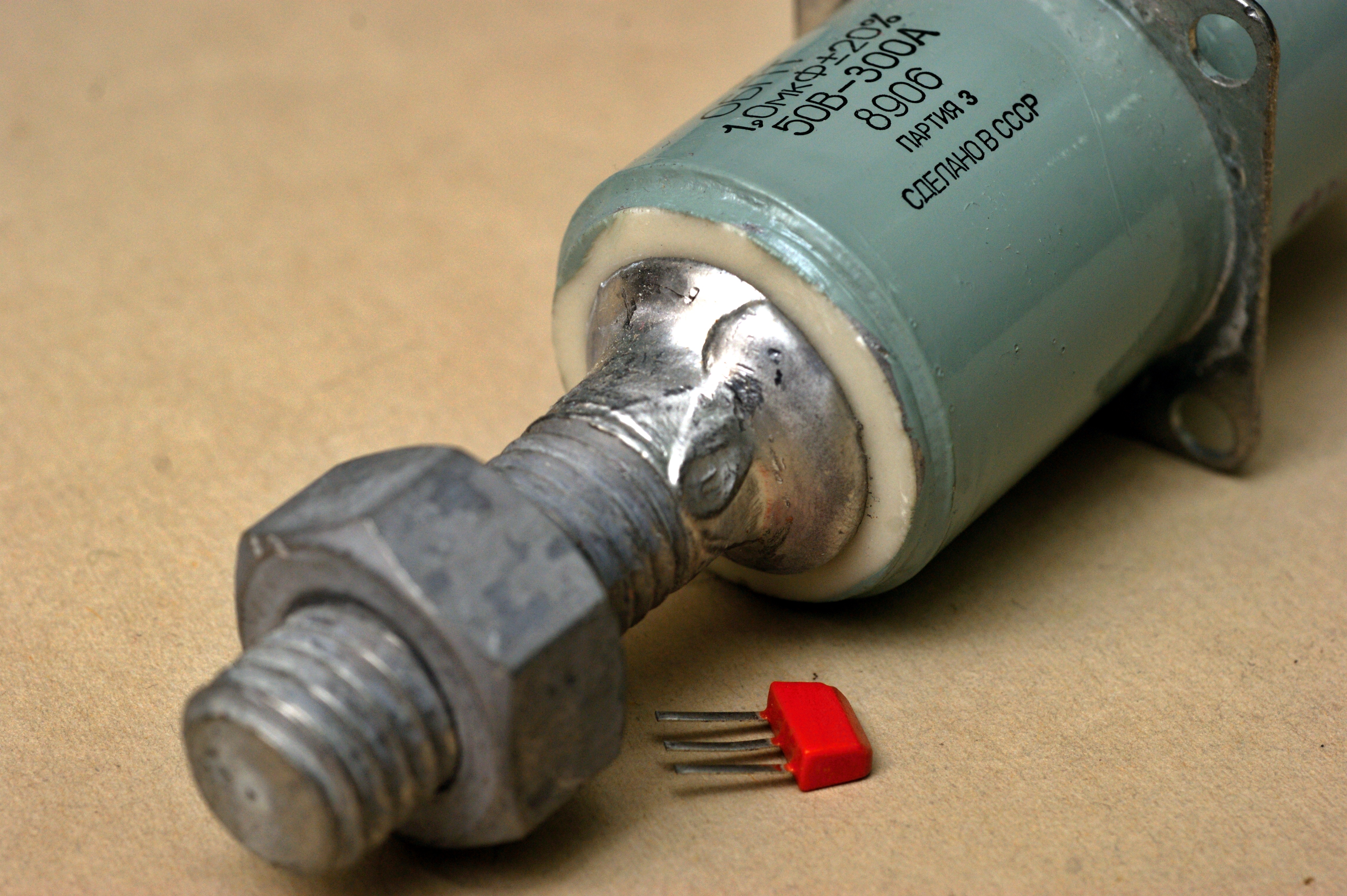

Опаяный стержень на 300 ампер выглядит впечатляюще:
Источники:
1. Каталог радиодеталей. - Издательство "Прапор", Харьков, 1964.
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Каталог радиодеталей и оборудования. - Издательство "ПРАПОР", Харьков, 1969.
4. Конденсаторы. Справочник. Том II. ВНИИ "Электронстандарт", 1973.
5. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
6. Черепанов В.П., Посысаев Е.И. Защита радиоэлектронной аппаратуры от электрических перегрузок.- М.: ИП РадиоСофт, 2010.
