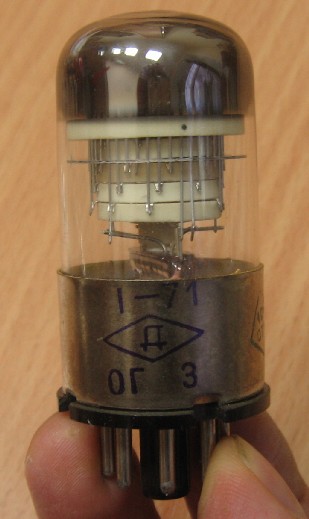

Счетный одноимпульсный декатрон с тремя подкатодами в каждой секции, заполненный гелием с водородом. Он управляется счетным импульсом, формирующим внутри каждой катодной секции три последовательных импульса. Такое газовое заполнение и система управления позволяют довести скорость счета до 20 000 имп/сек.
Справочный лист,
данные из отраслевого каталога и
заводской паспорт на него.
Первые выпуски назывались ЕГ-3.

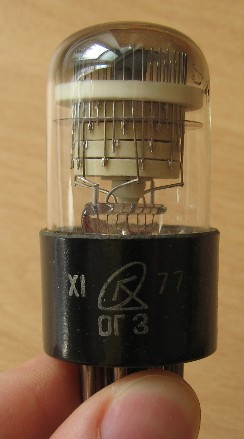

В серию эти декатроны пошли не позже 1959 года. К 1974 году они были сняты с серийного производства, в справочниках стоит пометка "в новых разработках применять не рекомендуется". Однако выпускались и позже, о чем говорит экземпляр 1977 года.
Производители - Московский завод электровакуумных приборов (входил в ПО "МЭЛЗ"; разработчик этих декатронов) и завод "Анод", Дятьково (Брянская обл.).
 |
 |
 |
|

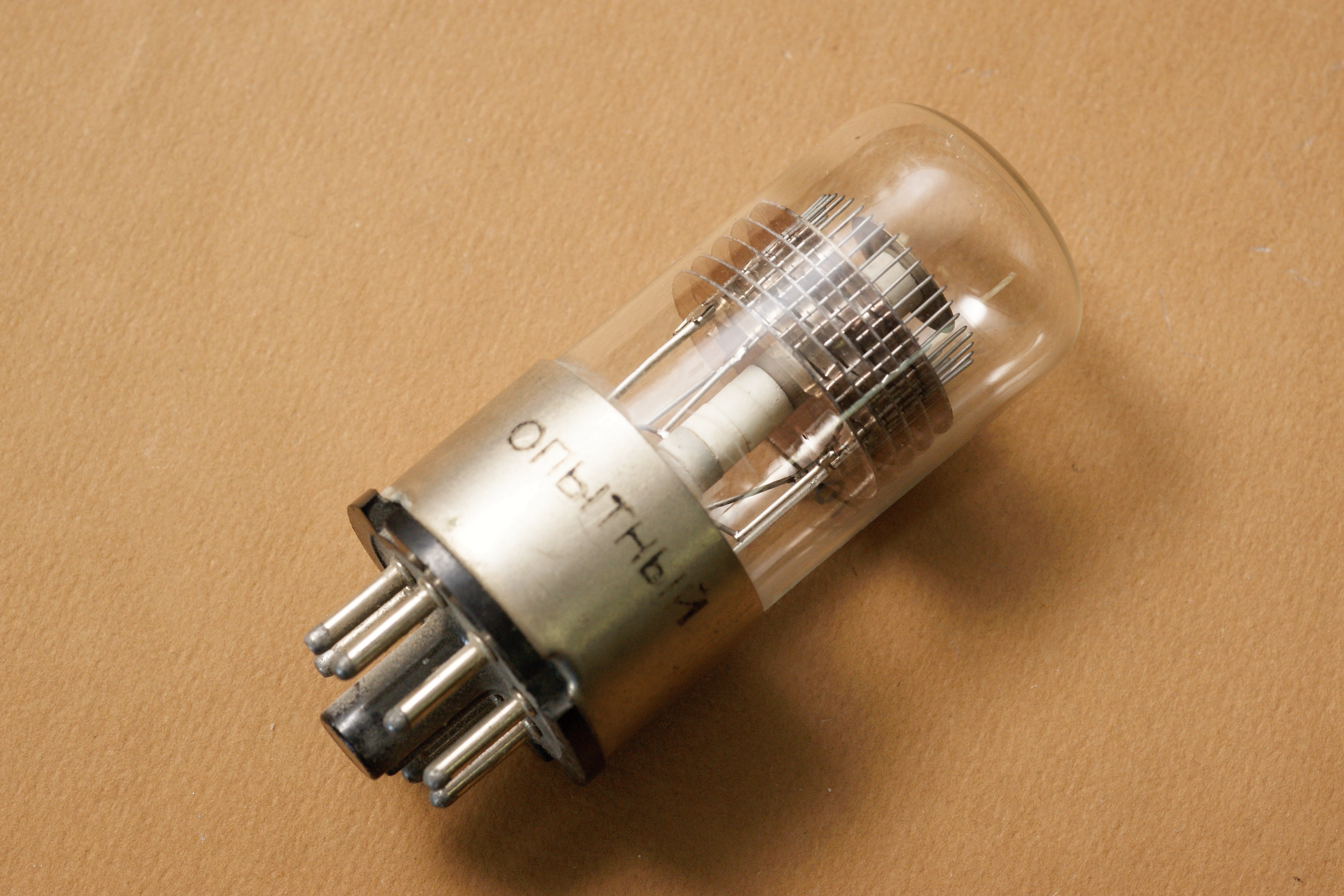

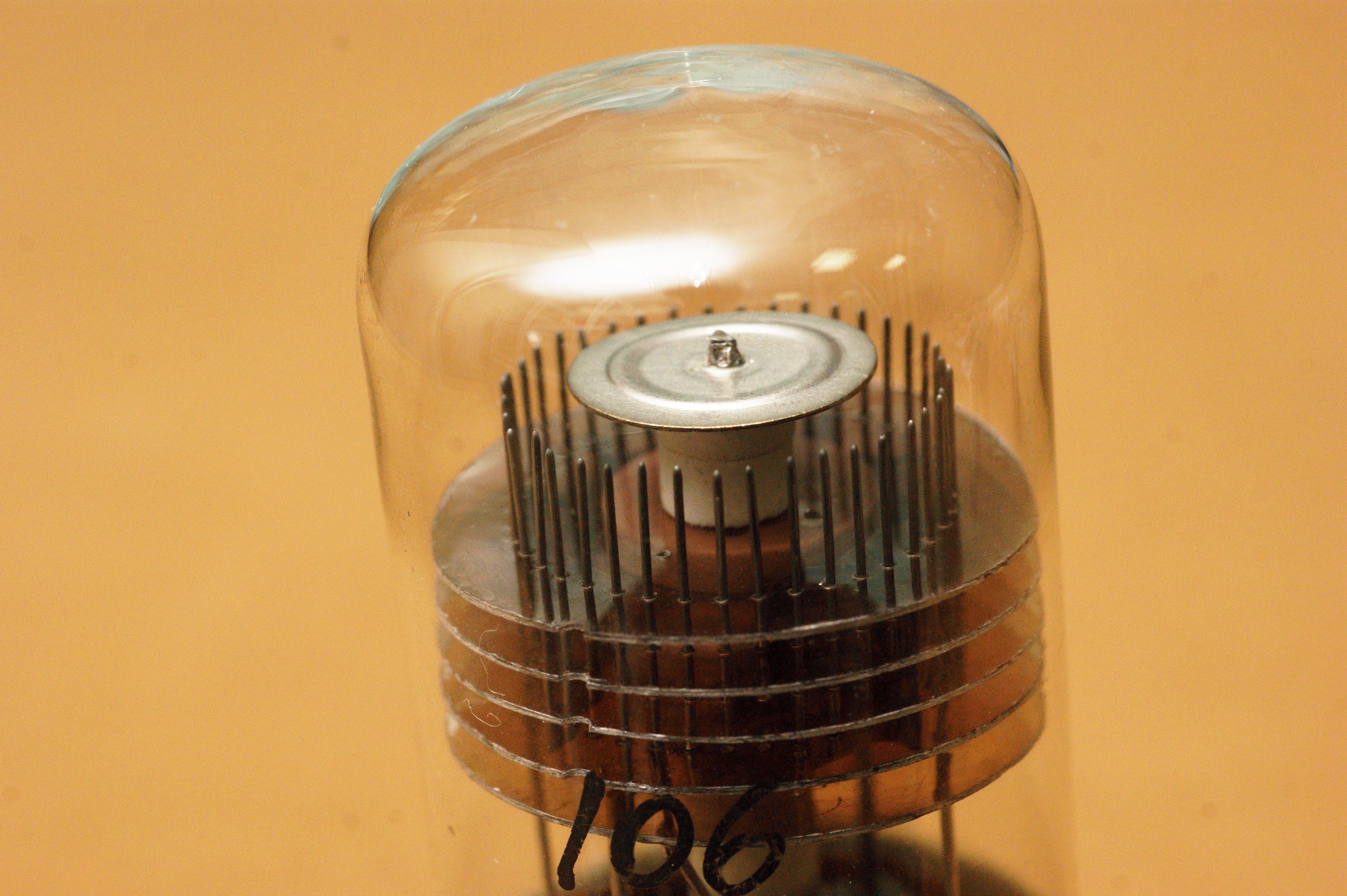

Образец 1961 года, из опытной стадии:
Он имеет довольно заметные отличия в конструкции. Электродная система собрана на слюдяных пластинах, а не на керамических шайбах, как у серийных ОГ-3. И в целом она гораздо выше поднята над цоколем, за счёт дополнительных керамических проставок.
Источники:
1. Крайзмер Л. П. Устройства
хранения дискретной информации. — М.-Л., «Госэнергоиздат»,
1961.
2. Карасев Г. Декатроны. — «Радио», 1962, № 2
3. Справочник. Часть III. Выпуск 1. Электровакуумные приборы. - 1965.
4. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
5. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
6. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
7. Каганов И.Л. Промышленная электроника - М. "Высшая школа", 1968г.
8. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
9. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
10. Згурский В. С. и Лисицын Б. Л. Элементы индикации. Справочник. М., "Энергия", 1974.
11. Кацнельсон Б.В. и др. Электровакуумные электронные и
газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под
общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985
