ОКП


(фото Алексея Абызова)

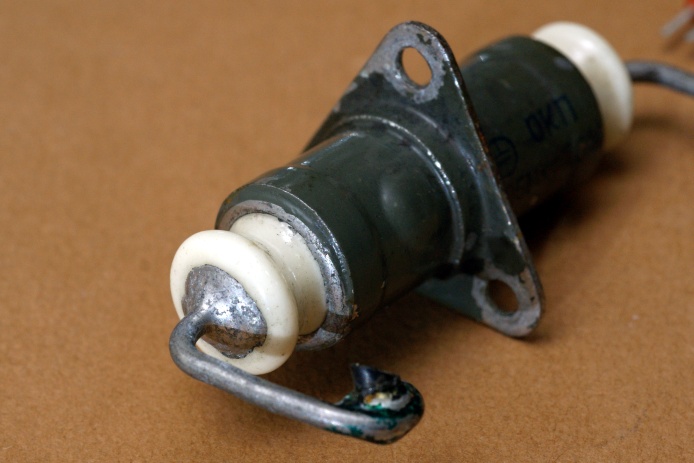

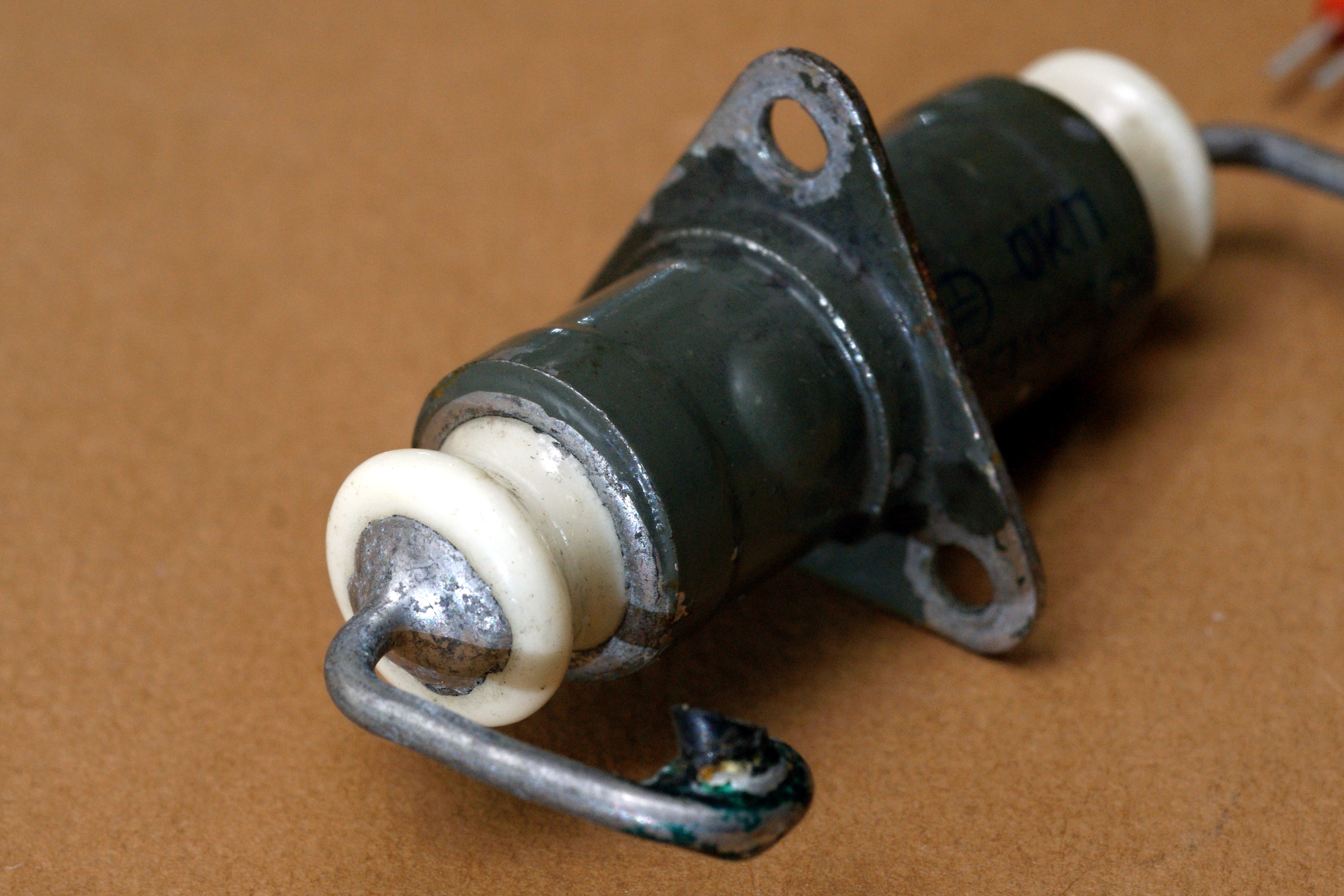

Старый тип герметизированных бумажных проходных конденсаторов - (О)собые (К)онденсаторы (П)роходные.

Предназначены для подавления радиопомех в диапазоне частот от 0,15 до 150 МГц. Отличаются довольно малым сроком службы - всего 500 часов. Подробности можно посмотреть в справочном листе из отраслевого справочника.

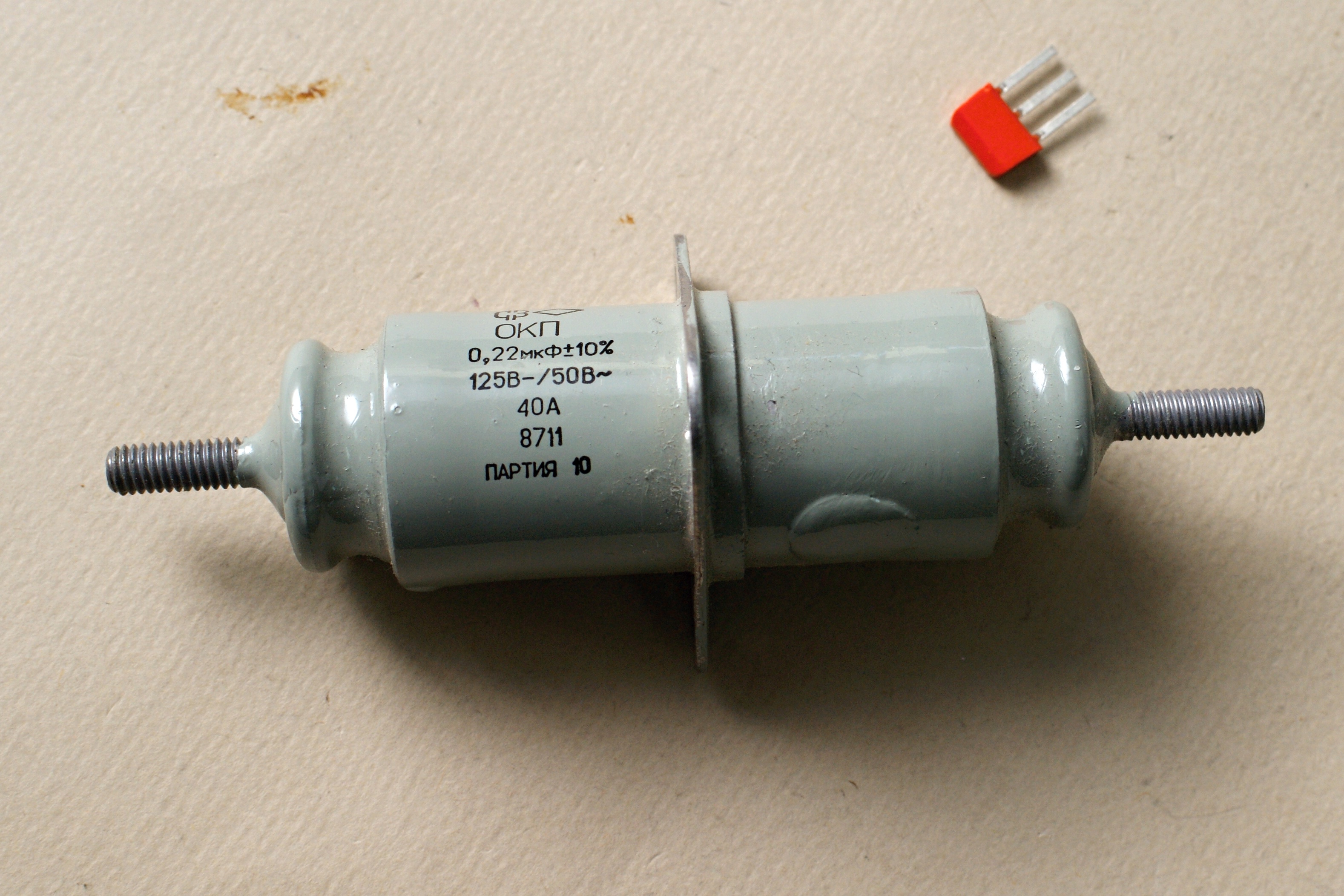

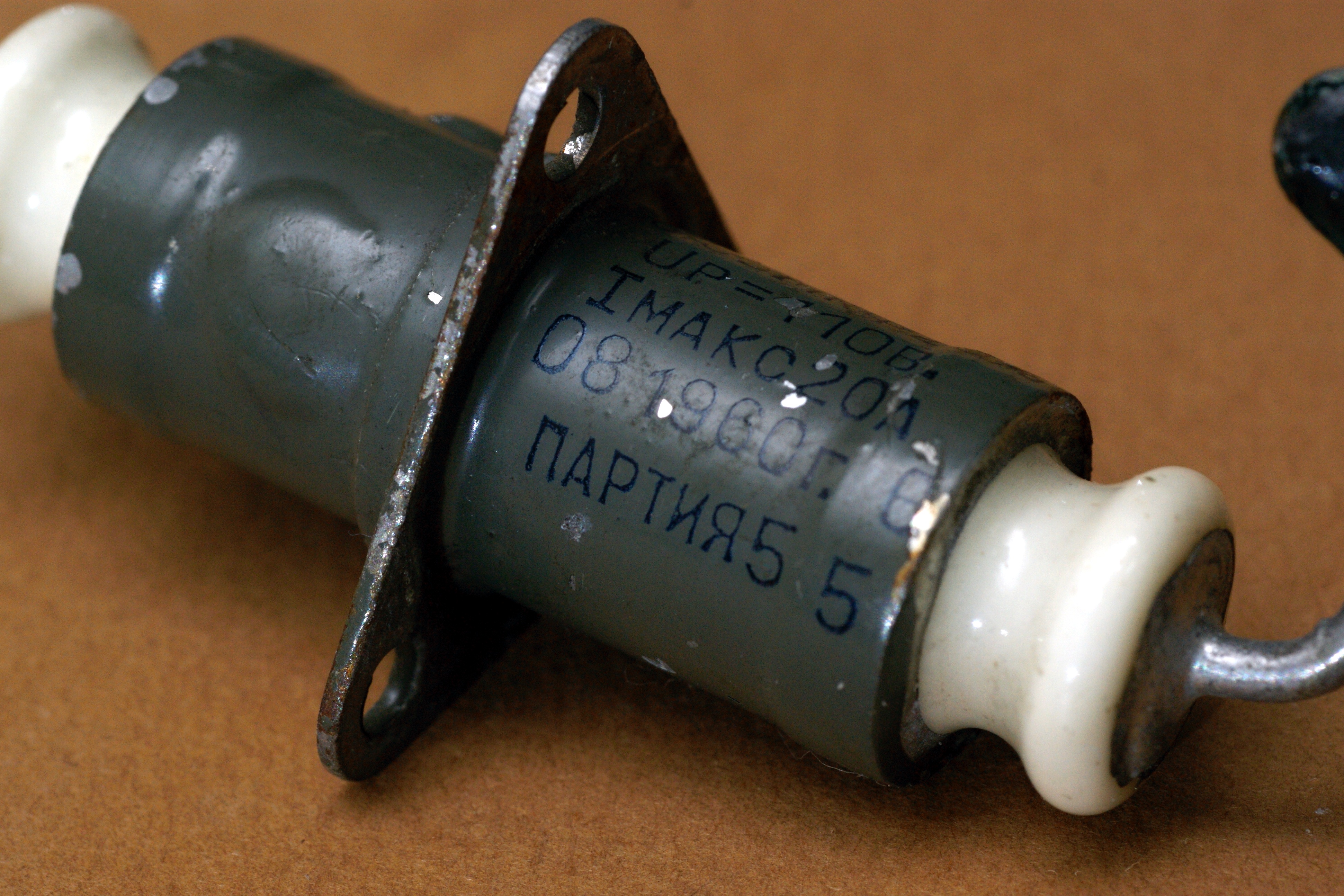

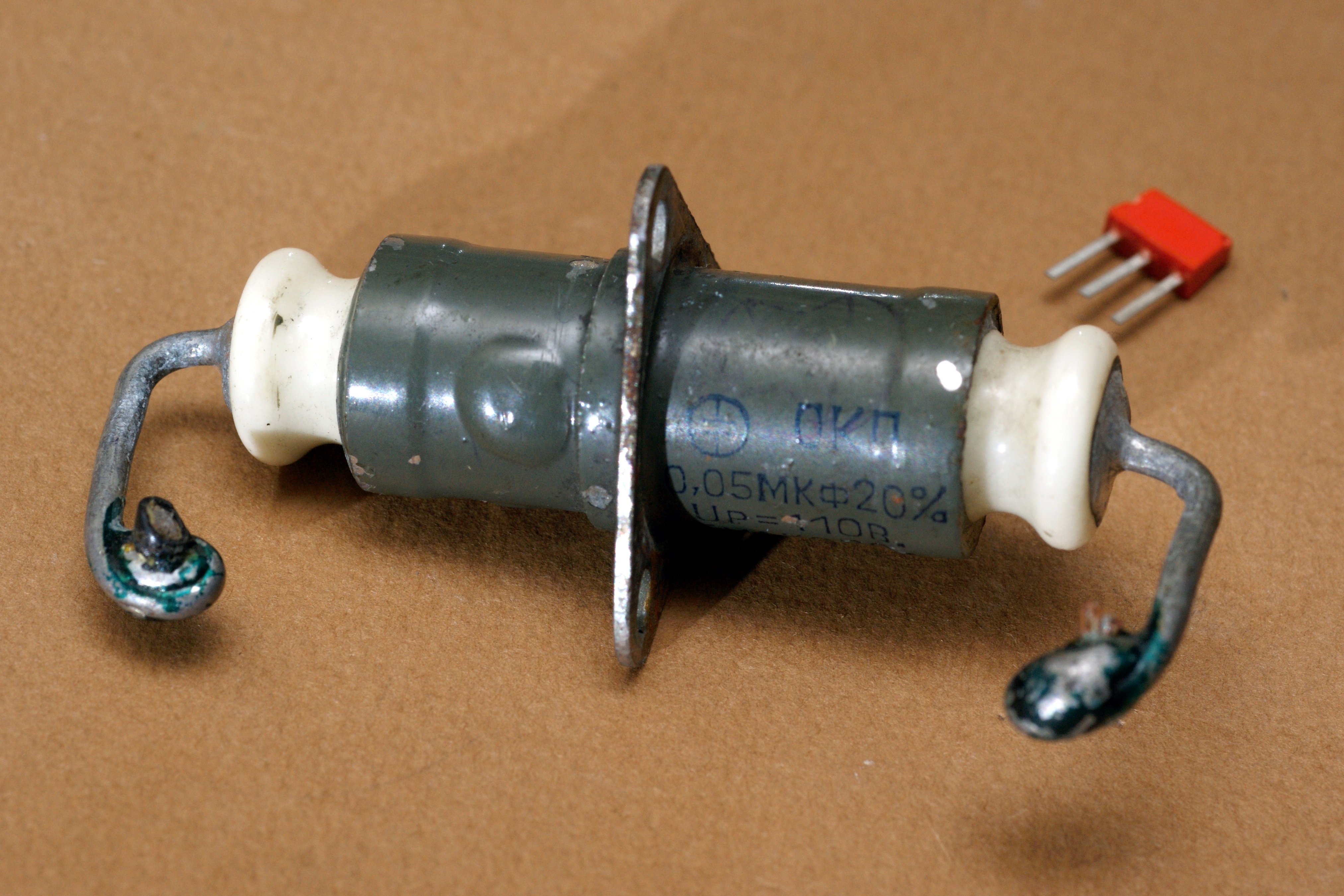

В нём они, кстати, имеют номинальное напряжение 125 В, а образцы на фото - на 110 В. Вариант 110 Вольт приведён в каталоге радиодеталей Харьковского совнархоза за 1964 год, такой же каталог 1969 года демонстрирует уже новую версию, так что смена стандарта произошла где-то в этот промежуток. Старые конденсаторы, кстати, имели номиналы, не привязанные к стандартному ряду Е6 и ещё меньший срок службы - всего 300 часов.

Применялись эти конденсаторы в авиационной аппаратуре, к примеру в умформере УФ-13В (преобразователе 27 В постоянного тока в трехфазный 400 Гц для питания гироскопов).

Производитель - харьковский завод "Радиодеталь" (в дальнейшем "Элитан").


(фото Алексея Абызова)


(фото Алексея Абызова)

Источники:

1. Каталог радиодеталей. - Издательство "Прапор", Харьков, 1964.
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Каталог радиодеталей и оборудования. - Издательство "ПРАПОР", Харьков, 1969.
4. Конденсаторы. Конденсаторы постоянной емкости. Сборник справочных листов (номер не определен) Т.2. Издание официальное. ВНИИ "Электронстандарт".
5. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
6. Черепанов В.П., Посысаев Е.И. Защита радиоэлектронной аппаратуры от электрических перегрузок.- М.: ИП РадиоСофт, 2010.
