ОППТ

Представитель семейства проходных конденсаторов - (О)собый (П)леночный (П)роходной (Т)емпературостойкий.

Такие конденсаторы применяются для подавления помех в цепях переменного тока частотой до 1000 Гц; по существу, это фильтры нижних частот.

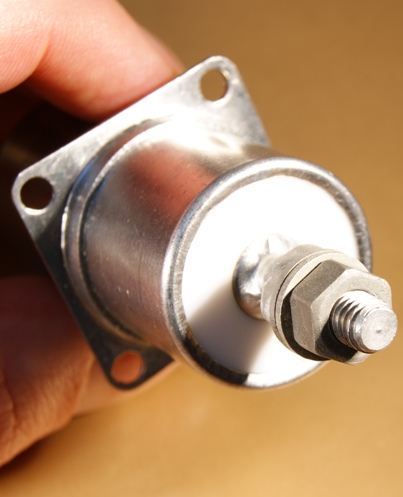

Конденсаторы ОППТ имеют коаксиальную конструкцию, при этом один из выводов представляет собой токонесущий стержень, по которому протекает полный ток (до 60 А) внешней цепи.

В качестве диэлектрика здесь применен полистирол. Интересно, что это единственный проходной конденсатор с пленкой такого состава.

Справочные данные на него из отраслевого каталога.

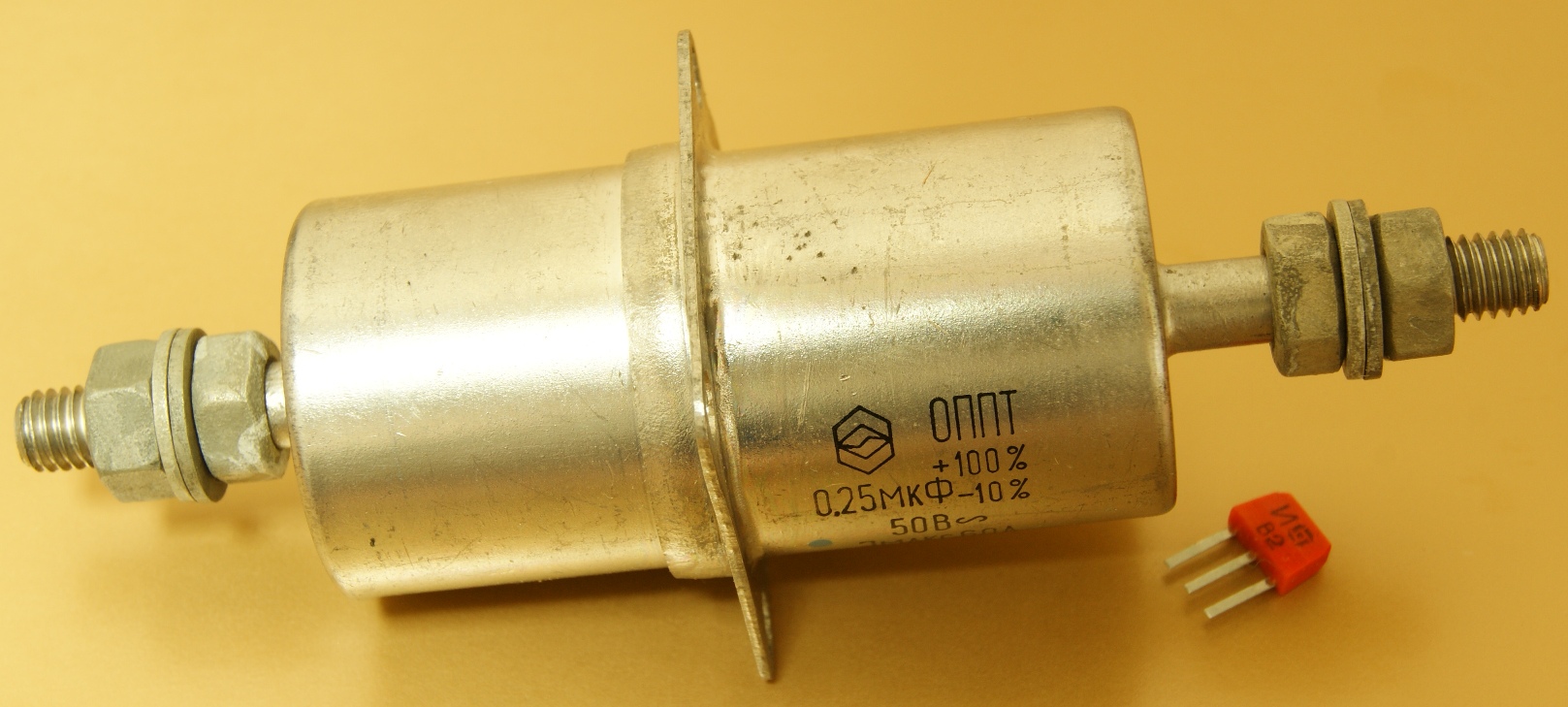

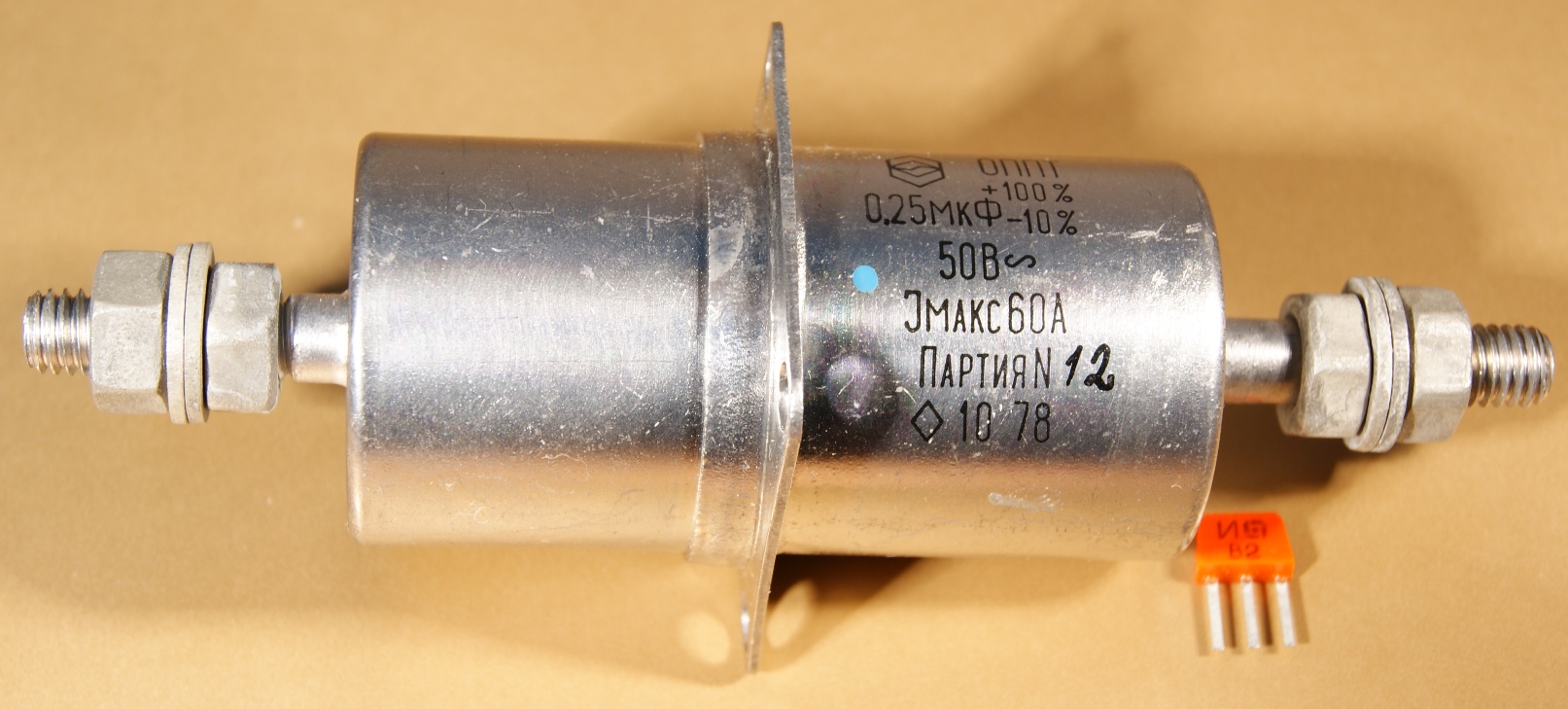

Они выпускались всего двух номиналов - на 0,1 мкФ (на ток до 20 А) и на 0,25 мкФ (60 А). Примечателен у них, на мой взгляд, допуск...

Производитель - Кузнецкий завод конденсаторов (Пензенская обл., г.Кузнецк).

Источники:

1. Конденсаторы. Справочник. Том III. ВНИИ "Электронстандарт", 1973.
2. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
3. Справочник по электрическим конденсаторам / М.Н. Дьяконов, В.И. Карабанов, В.И. Пресняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. - М.: Радио и связь, 1983.
4. Горячева Г.А., Добромыслов Е.Р. Конденсаторы: Справочник.- М.: Радио и связь, 1984 (Массовая радиобиблиотека. Вып. 1079).
